痞子衡嵌入式：瑞萨RA8系列高性能MCU开发初体验

　　大家好，我是痞子衡，是正经搞技术的痞子。今天痞子衡给大家介绍的是瑞萨RA8系列高性能MCU开发上手体验。
　　我们知道瑞萨电子的通用 MCU 产品线主要包含基于自有内核 8/16bit RL78 系列以及 32bit RX 系列，还有这两年明显增加研发投入的基于 Arm Cortex-M 内核的 RA、Synergy 系列，当然还有 RISC-V 内核产品（基于 AndesCore N22/D25F 的 ASSP EASY 系列和自研内核的 R9A02G021）。
　　瑞萨这些 MCU 产品中，痞子衡最感兴趣的当然是基于 Cortex-M85 内核的 RA8 系列，因为它们的性能比较接近痞子衡深耕的 i.MX RT 系列。最近痞子衡手头搞到了一块 EK-RA8M1 开发板，闲着也是闲着，索性就玩玩看，了解一下友商竞品，那我们就从瑞萨提供的软件开发环境以及支持包角度先浅玩一把：
一、RA8系列简介

　　从2023年10月到2024年1月，瑞萨陆续发布了三款基于 Cortex-M85 内核的产品：RA8M1（通用）、RA8D1（显示、语音、AI）、RA8T1（电机），这么短时间连推三款，熟悉半导体研发节奏的朋友都应该能猜到，这三个很有可能是基于一条主线下的 Phantom 项目（纯属瞎猜，不负责任）。

　　从如下 RA8M1 模块框图来看，除了 480MHz 高主频以及 Safety 和 Security 方面是超配的，其它常见外设算是标准配置，此外在 System 一栏里还看到 Low Power Modes，看起来这款高性能 MCU 也为低功耗方面做了设计考虑。

二、开发支持三大件

2.1 开发环境e² studio

　　e² studio 是瑞萨自家的基于 Eclipse 的集成开发环境（IDE），除了 Eclipse 自己强大的代码编辑器外，e² studio 还提供了丰富的扩展功能，e² studio 涵盖了从下载示例代码到调试的所有开发过程。如果不想装免费的 e² studio，坚持用你熟悉的 IAR，Keil MDK，当然也是可以的。

官网地址：https://www.renesas.cn/cn/zh/software-tool/e-studio

2.2 软件包FSP

　　灵活配置软件包 (FSP) 即是瑞萨软件团队设计的 SDK，为什么叫 FSP 而不是 SDK，后面痞子衡会专门出一篇文章详细介绍。FSP 包括高性能、低内存占用的的 HAL 驱动程序，也包含集成了 Azure RTOS 和 FreeRTOS 的中间件协议栈。

官网地址：https://www.renesas.cn/cn/zh/software-tool/flexible-software-package-fsp

2.3 评估板EK

　　痞子衡手里的 EK-RA8M1 评估套件可通过瑞萨的灵活软件包 (FSP) 和 e2 studio IDE，来快速评估 RA8M1 MCU 产品特性。这个评估板上也包含了板载调试器（主控是 RA4M2，预烧录的是 JLink 固件）以及虚拟串口，我们只需要插上 USB 就能供电下载调试。

官网地址：https://www.renesas.cn/cn/zh/products/microcontrollers-microprocessors/ra-cortex-m-mcus/ek-ra8m1-evaluation-kit-ra8m1-mcu-group

三、试跑LPM例程

　　有了 EK-RA8M1 评估板，我们现在需要安装 IDE 和 FSP，可以直接从如下瑞萨官方 github 地址来下载。setup_fsp_v5_4_0_e2s_v2024-04.exe 包含了 IDE 和 FSP，可以一键安装。 这里需要表扬一下，瑞萨在 FSP 软件开源这一块走得还是比较前面的。

IDE&FSP下载地址：https://github.com/renesas/fsp/releases

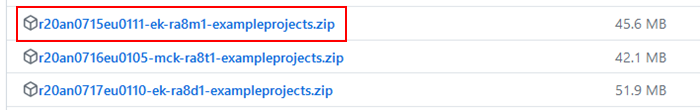

　　瑞萨 FSP 包里主要是 HAL、BSP 驱动以及各种中间件代码，并不包含应用例程，我们还需要单独下载如下例程包：

FSP配套例程下载地址：https://github.com/renesas/ra-fsp-examples/releases

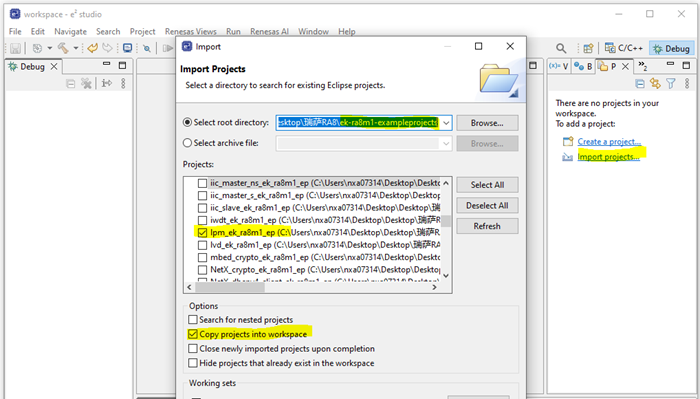

　　有了 r20an0715eu0111-ek-ra8m1-exampleprojects.zip 包后将其解压，然后打开 e² studio，在菜单栏里 File -> Import -> General/Existing Projects into Workspace 选择解压后文件夹路径，就可以导入想跑的例程了。痞子衡正好最近在研究功耗，那就导入一个 lpm 例程吧：

　　编译下载 lpm 例程进 EK-RA8M1 板，打开串口调试助手，便可以看到例程跑起来了。从打印结果来看，LPM 例程设计得还是比较人性化的，四种功耗模式自动按序切换，每个模式下会停留一小段时间，非常便于测量电流（结果已经加进图中，需要注意的是测量过程中 VCC 一直维持 3.33V 没掉电）

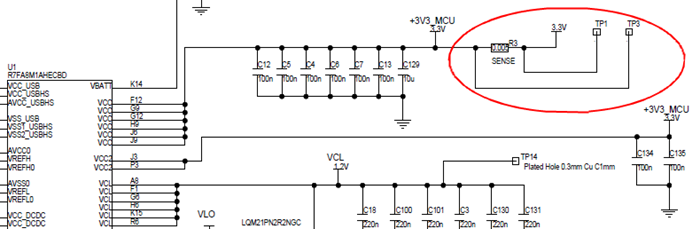

　　在测量电流时发现 EK-RA8M1 板设计时就已经预留好 VCC 电流测量点 TP1,3 了（只需要把电阻 R3 拿掉即可），这个必须点赞，软硬件协作设计在这一刻得到了充分体现。

　　至此，瑞萨RA8系列高性能MCU开发上手体验痞子衡便介绍完毕了，掌声在哪里~~~
