HMI-Board上手指南

介绍

HMI-Board为 RT-Thread 联合瑞萨推出的高性价比图形评估套件，取代传统的 HMI+主控板硬件，一套硬件即可实现 HMI+IoT+控制的全套能力。依托于瑞萨高性能芯片 RA6M3 及 RT-Thread 软件生态，HMI-Board 不仅硬件性能强劲，同时软件生态丰富，助力开发者快速开发出GUI智能硬件产品，这个板子是我参加RT-Thread社区活动接触到的
特性

• R7FA6M3芯片自带2M flash和640K SRAM，这个内存足够给力，了解更多可以看官网的介绍：RA6M3 - 带有 USB 高速、以太网和 TFT 控制器的 120 MHz 32 位微控制器 | Renesas

• 配了一块超大显眼的4.3英寸、16位色RGB屏幕，分辨率为480x232，自带触摸屏

• 板载了RT-Thread自研的WiFi芯片RW007，可惜还不能支持5G信道

• 板载RJ45以太网接口，可以进行有线通信

• 有很多Arduino的兼容接口

• 支持内存卡读写

• 支持can通信

• 板载4个按键（3个用户按键+RESET按键），两路用户LED


开发板包装正面

环境搭建

软件

IDE：RT-Thread Studio 2.2.7，可以参考我之前写的文章《RT-Thread Studio使用教程》来搭建开发环境
RA Smart Configurator：setup_fsp_v3_5_0_rasc_v2021-10.exe，Renesas官方的芯片配置工具，用于图形化配置IO、时钟等
组件

确保SDK Manager安装以下组件

• Board_Support_Packages



  • Renesas



    • HMI-Board



      • 1.1.1







• ToolChain_Support_Packages



  • GNU_Tools_for_ARM_Embedded_Processors



    • 5.4.1





• Debugger_Support_Packages



  • PyOCD



    • 0.2.0






最小程序

新建项目，打开RT-Thread Studio，点击文件(F) -> 新建(N) -> RT-Thread 项目

工程配置如下，依次填写工程名、开发板型号、BSP版本、工程类型、RT-Thread版本号等信息

点击工具栏的齿轮样按钮进入配置工程界面，点击Debugger进行调试器设置

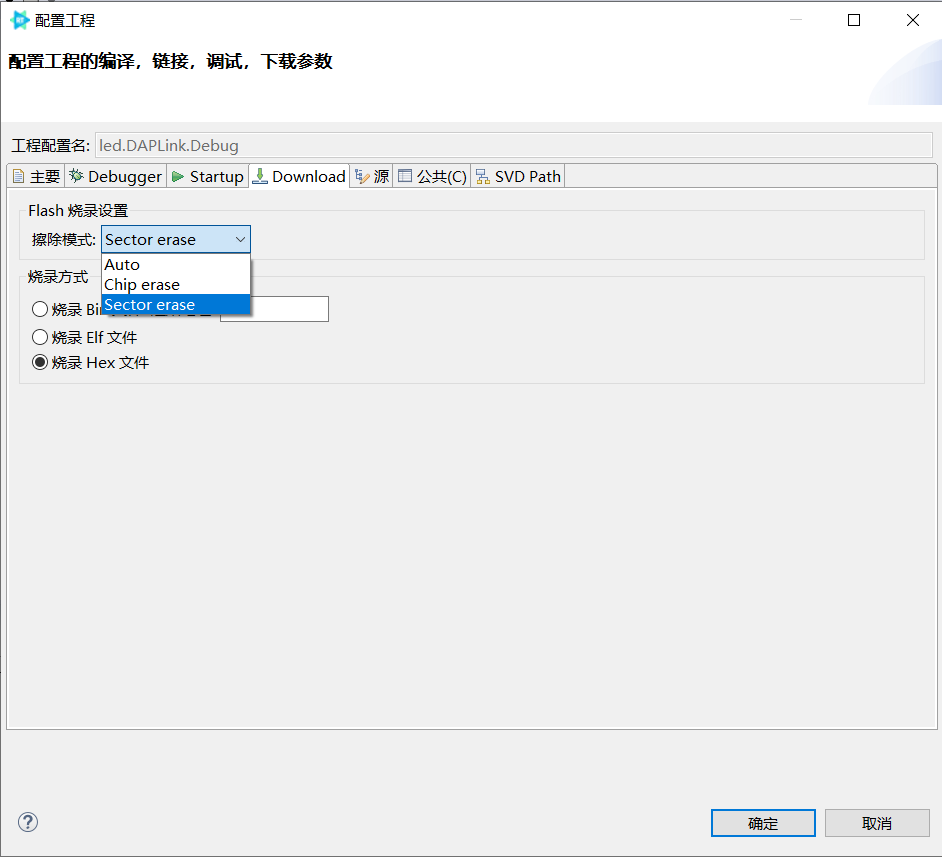

下载器设置，擦除模式选Sector erase

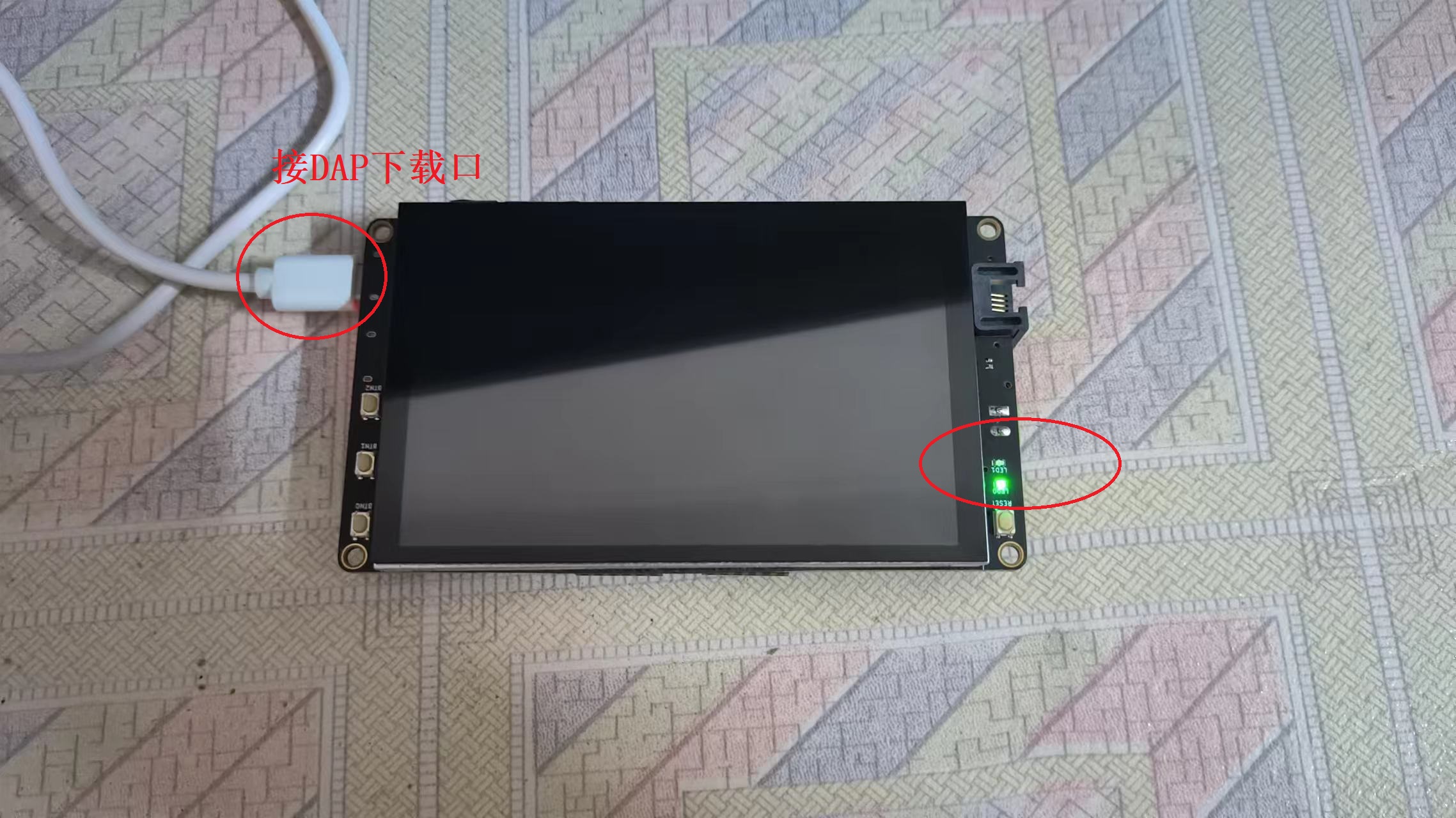

用USB C下载口连接DAP Link，按Ctrl + F5启动调试，编译下载程序后可以发现右下角的LED被循环点亮

总结

• 这个板子很多IO都是图形化的配置方式，可能对一些新手不大适应

• 板载DAP的下载速度真的很慢，可能是PyOCD的缘故，要尽可能选择Sector erase的擦除模式，Bus Speed选12000000Hz

• 板子上面的音频接口貌似还没有驱动
