HMI-Board之LVGL应用

移植

使用默认模板工程新建一个RT-Thread项目，BSP版本为1.1.1

打开RT-Thread Settings，点击右侧箭头按钮进入详细页，在硬件栏开启以下几个配置选项（LCD、触摸屏、demo）

此时，打开board文件夹，发现下面会有一个lvgl的目录，package目录下会有LVGL和lv-music两个目录，如果没有请检查上一步有没有漏掉的步骤

编译、下载程序进行发现开发板已经运行lv-music-demo程序

界面定制

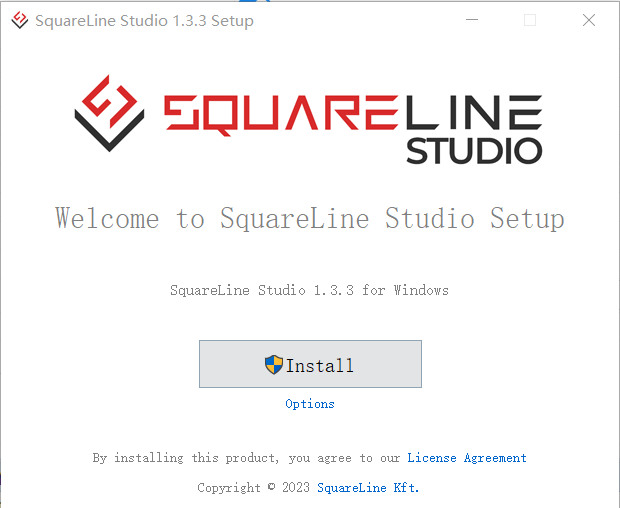

接下来安装SquareLine Studio，定制自己的lvgl界面，我这里下载的是SquareLine_Studio_1.3.3_Setup.exe，一路默认安装就可以了

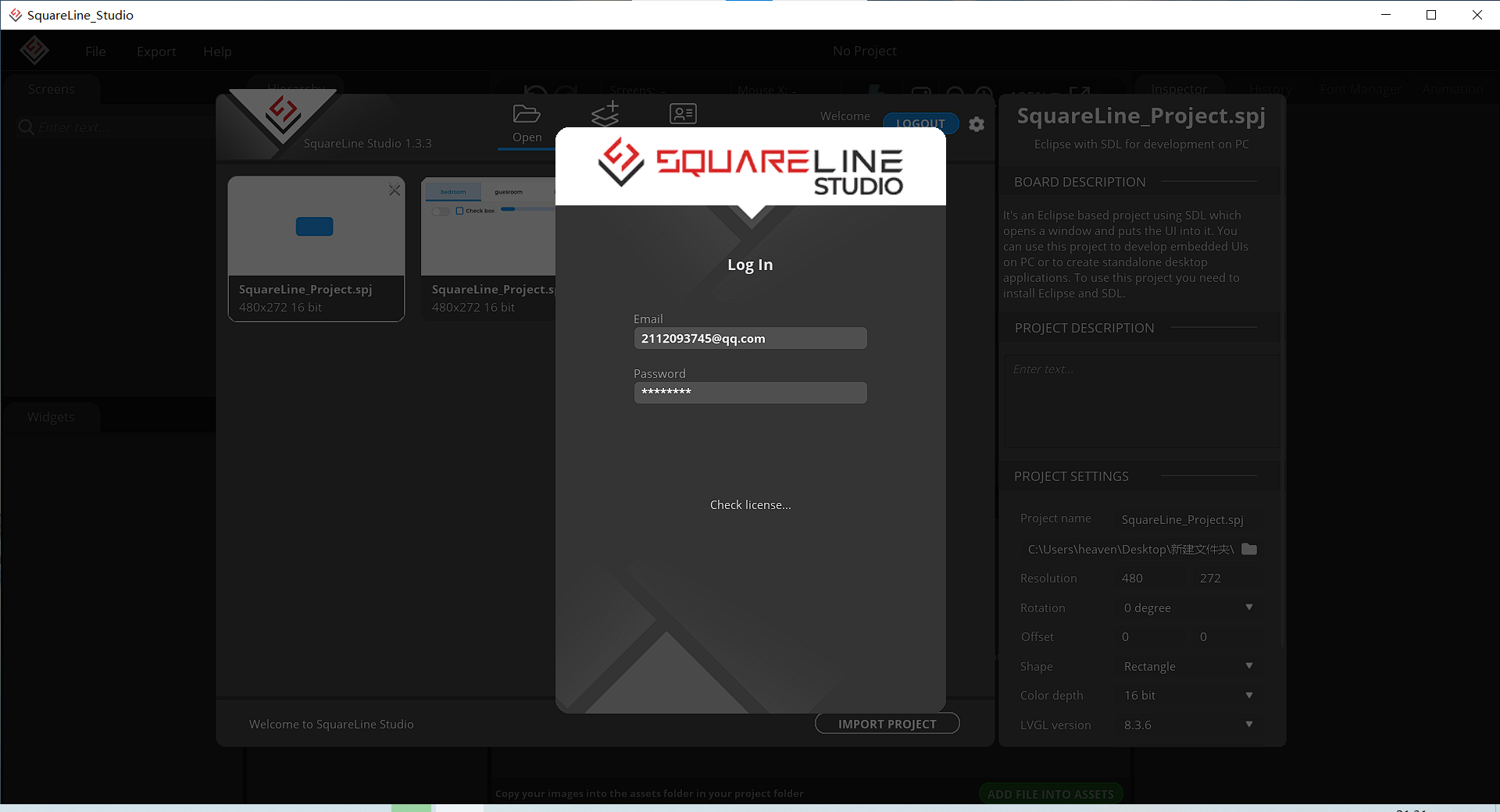

安装完需要登录账号才能使用，没有账户的请注册一下

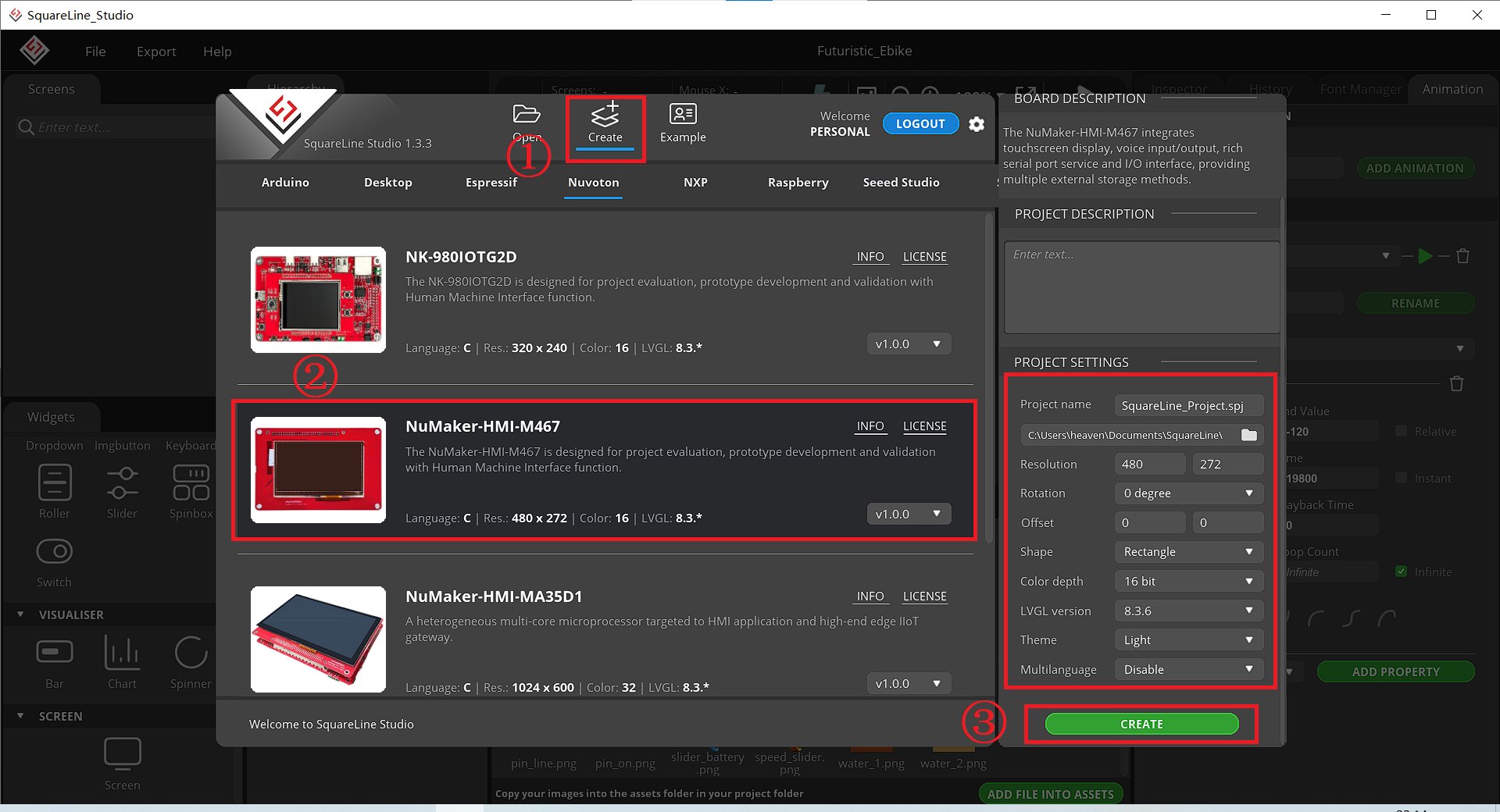

选择Create下的NuMaker-HMI-M467项目，然后CREATE

这个工程自带Sreen，先随意拖几个控件到Screen1上面

导出ui文件到指定文件夹lvgl-demo，生成源代码文件：Export -> Export UI Files

生成的源代码文件如下

拷贝上面的文件夹到lvgl工程的目录packages\lv_music_demo-v0.3.4下面

把lv_demo_music函数改一下改成下面

1. /**
2. * @file lv_demo_music.c
3. *
4. */
6. /*********************
7. *      INCLUDES
8. *********************/
11. #include "lv_demo_rtt_music.h"
12. #include "lvgl-demo/ui.h"
14. #if LV_USE_DEMO_RTT_MUSIC
15. void lv_demo_music(void)
16. {
17.     ui_init();
18. }
19. #endif /*LV_USE_DEMO_RTT_MUSIC*/

复制代码

先清理一下工程，然后再重新构建，没有问题的话lvgl-demo的文件夹会被加到工程目录中去

按Ctrl + F5启动调试，编译下载程序后，自定义的界面已经可以在开发板上面显示

源码分析

用调试器抓一下lvgl的启动过程，基本分为以下几个步骤
① INIT_ENV_EXPORT ：lvgl线程接口作为初始化环境被系统调用
② lvgl_thread_init：lvgl线程初始化
③ lvgl_thread_entry：启动GUI线程，这里会设置一些跟显示屏相关的参数（分辨率、彩色位数等）

1. lv_init();
3. lv_port_disp_init();
5. lv_port_indev_init();
7. lv_user_gui_init();

复制代码

④ lv_user_gui_init：自定义用户代码，最终会调用到ui_init
