D133物联网电子秤项目

D133物联网电子秤项目

项目开始日期：2025，2，28
需求
硬件采购需求：

3.5寸RGB屏幕（目前已适配4.3寸(480x272)RGB565屏幕）
语音播报（语音模块+喇叭）

软件需求:

• lvgl用户交互界面

• 处理电子称串口数据

• 语音播报消息

• wifi上传到服务器


作用：
RGB屏幕实现电子秤输入，同时语音播报。
数据上传服务器
技术细节疑惑：
电子秤菜单串口是否输出计算结果，还是由D133计算？
等待中流程：
采购：屏幕，语音播报模块+喇叭
技术：串口包数据包格式，WiFi上传格式
拆分任务：

• 实现串口收发（解析）

• 移植RGB屏幕

• 移植LVGL

• 初步实现UI界面交互

• 实现wifi上传数据到服务器

• 增加语音播报


目前加急任务：

• 移植屏幕+lvgl

• 串口处理数据包

• WiFi上传数据


期限：三月末
要求：需要有初步结果：lvgl+屏幕+WiFi上传数据包到服务器
拉取SDK

1.     git clone  --depth=1 https://gitee.com/lcsc/luban-lite.git

复制代码

git代码管理

1. git remote add origin https://gitee.com/sword-level_0/digital-scale-d133.git
2. git push -u origin "master"

复制代码

移植UART
串口0为Debug调试打印接口

使用
在user_uart3.c文件中将函数导出为命令，可以在终端开启串口

1. // 导出函数为命令
2. MSH_CMD_EXPORT(uart3_test_on, Test transmission and reception using UART3 serial port);

复制代码

在终端开启

1. uart3_test_on

复制代码

发送

1. send_demoData

复制代码

接受串口数据

移植外设

外设框架

1. [/code][size=4]移植0.96IIC[/size]
3. 复制驱动文件夹至路径
4. [indent][b]application\rt-thread\helloworld\user_bsp\0-96-iic-single-screen[/b]
5. [/indent]在上层路径Kconfig添加
6. 在配置中，配置开启
7. 需要将冲突配置取消：
8. LVGL相关和数字视频接口
9. [code]Application options  --->
10.       [*] LVGL (official): powerful and easy-to-use embedded GUI library  ----
11.       [*] ArtInChip LVGL demo  ----
13. Board options  --->
14.       [*] Using DVP

复制代码

外设路径

外设上层路径

1. test_0_96_iic_single_screen

复制代码

进程间通信（消息队列）
消息队列的使用
发送

1. /* 格式化时间字符串 */
2. snprintf(msg_buf, sizeof(msg_buf), "time=%d", time); // 使用snprintf函数将时间变量格式化为字符串，存储在msg_buf中
3.
4. /* 发送消息到队列 */
5. result = rt_mq_send(mq, msg_buf, sizeof(msg_buf)); // 调用rt_mq_send函数将msg_buf中的消息发送到队列mq中
6. if (result != RT_EOK) // 如果发送失败
7. {
8.      rt_kprintf("Failed to send message\n"); // 打印错误信息
9. }

复制代码

接收

1.     char msg_buf[16]; //  定义一个字符数组，用于存储接收到的消息，数组大小为16字节
2.     rt_err_t result; // 定义一个变量result，用于存储函数返回的错误码
4.     while (1) // 无限循环，程序将一直执行这个循环体
5.     {
6.         /* 阻塞等待消息 */
7.         result = rt_mq_recv(mq, msg_buf, sizeof(msg_buf), RT_WAITING_FOREVER); // 调用rt_mq_recv函数从消息队列mq中接收消息
8.         if (result == RT_EOK)
9.             rt_kprintf("Received: %s\n", msg_buf);
10.         else
11.             rt_kprintf("Recv failed: %d\n", result);
12.     }

复制代码

同一文件

1. #include <stdlib.h>
2. #include <stdio.h>
3. #include <string.h>
4. #include <getopt.h>
5. #include <sys/time.h>
6. #include <rtthread.h>
7. #include "rtdevice.h"
8. #include "aic_core.h"
9. #include "aic_hal_gpio.h"
10. #define RT_USING_OVERFLOW_CHECK
12. static rt_mq_t mq = RT_NULL; // 消息队列句柄
14. /* 消息队列初始化 */
15. static int msg_queue_init(void)
16. {
17.     /* 创建消息队列：名称、消息大小、队列容量、队列模式 */
18.     mq = rt_mq_create("time_mq", 20, 10, RT_IPC_FLAG_FIFO);
19.     if (mq == RT_NULL)
20.     {
21.         rt_kprintf("Failed to create message queue\n");
22.         return -1;
23.     }
24.     return 0;
25. }
26. INIT_APP_EXPORT(msg_queue_init); // 系统启动时自动初始化
28. /* 线程1：发送时间信息 */
29. static rt_thread_t user_app_thread = RT_NULL;
31. static void user_APP_thread_entry(void *param)
32. {
33.     int time = 0;
34.     int count = 0;
35.     char msg_buf[20];
36.     rt_err_t result;
38.     while (1)
39.     {
40.         /* 格式化时间字符串 */
41.         snprintf(msg_buf, sizeof(msg_buf), "time=%d", time);
42.
43.         /* 发送消息到队列 */
44.         result = rt_mq_send(mq, msg_buf, sizeof(msg_buf));
45.         if (result != RT_EOK)
46.         {
47.             rt_kprintf("Failed to send message\n");
48.         }
50.         /* 每两次发送（1秒）增加时间 */
51.         if (++count % 2 == 0)
52.             time++;
54.         rt_thread_mdelay(500); // 500ms间隔
55.     }
56. }
58. /* 启动线程1的命令 */
59. static void usr_APP_run(int argc, char **argv)
60. {
61. // 修改线程创建时的栈大小参数（原512改为2048）
62.     user_app_thread = rt_thread_create(
63.     "user_app_thread",
64.     user_APP_thread_entry, RT_NULL,
65.     2048,  // 修改点：栈大小增加到2048字节
66.     25, 5);
69.     if (user_app_thread)
70.         rt_thread_startup(user_app_thread);
71.     else
72.         rt_kprintf("Create thread1 failed\n");
73. }
74. MSH_CMD_EXPORT(usr_APP_run, "Start time sender thread");
76. /* 线程2：接收并打印信息 */
77. static rt_thread_t user_app2_thread = RT_NULL;
79. static void user_APP2_thread_entry(void *param)
80. {
81.     char msg_buf[16]; // 原20改为16（"time=2147483647"仅需14字节）
82.     rt_err_t result;
84.     while (1)
85.     {
86.         /* 阻塞等待消息 */
87.         result = rt_mq_recv(mq, msg_buf, sizeof(msg_buf), RT_WAITING_FOREVER);
88.         if (result == RT_EOK)
89.             rt_kprintf("Received: %s\n", msg_buf);
90.         else
91.             rt_kprintf("Recv failed: %d\n", result);
92.     }
93. }
95. /* 启动线程2的命令 */
96. static void usr_APP2_run(int argc, char **argv)
97. {
98.     // 修改线程创建时的栈大小参数（原512改为2048）
99.     user_app2_thread = rt_thread_create(
100.     "user_app2_thread",
101.     user_APP2_thread_entry, RT_NULL,
102.     2048,  // 修改点：栈大小增加到2048字节
103.     25, 5);
106.     if (user_app2_thread)
107.         rt_thread_startup(user_app2_thread);
108.     else
109.         rt_kprintf("Create thread2 failed\n");
110. }
111. MSH_CMD_EXPORT(usr_APP2_run, "Start message receiver thread");

复制代码

不同文件

1. #include <stdlib.h>
2. #include <stdio.h>
3. #include <string.h>
4. #include <getopt.h>
5. #include <sys/time.h>
6. #include <rtthread.h>
7. #include "rtdevice.h"
8. #include "aic_core.h"
9. #include "aic_hal_gpio.h"
11. extern rt_mq_t mq; // 消息队列句柄
13. /* 外部线程：接收并打印信息 */
14. static rt_thread_t user_External_app_thread = RT_NULL;
16. static void user_External_app_thread_entry(void *param)
17. {
18.     char msg_buf[16]; // 原20改为16（"time=2147483647"仅需14字节）
19.     rt_err_t result;
21.     while (1)
22.     {
23.         /* 阻塞等待消息 */
24.         result = rt_mq_recv(mq, msg_buf, sizeof(msg_buf), RT_WAITING_FOREVER);
25.         if (result == RT_EOK)
26.             rt_kprintf("Received: %s\n", msg_buf);
27.         else
28.             rt_kprintf("Recv failed: %d\n", result);
29.     }
30. }
32. /* 启动线程的命令 */
33. static void usr_External_app_run(int argc, char **argv)
34. {
35.     // 修改线程创建时的栈大小参数（原512改为2048）
36.     user_External_app_thread = rt_thread_create(
37.     "usr_External_app_thread",  // 线程名
38.     user_External_app_thread_entry, RT_NULL,
39.     2048,  // 修改点：栈大小增加到2048字节
40.     25, 5);
43.     if (user_External_app_thread)
44.         rt_thread_startup(user_External_app_thread);
45.     else
46.         rt_kprintf("Create _External——thread failed\n");
47. }
48. MSH_CMD_EXPORT(usr_External_app_run, "Start message receiver thread");

复制代码

改动
在声明句柄的文件中：

1. static rt_mq_t mq = RT_NULL; // 消息队列句柄

复制代码

去掉

1. static //静态修饰

复制代码

改成

1. rt_mq_t mq = RT_NULL; // 消息队列句柄

复制代码

在外部文件中

1. extern rt_mq_t mq; // 声明引用外部消息队列句柄

复制代码

终端命令

1. 发送消息队列
2. usr_APP_run
4. 接收消息队列，打印
5. usr_APP2_run
7. oled显示+接收消息队列
8. test_0_96_iic_single_screen

复制代码

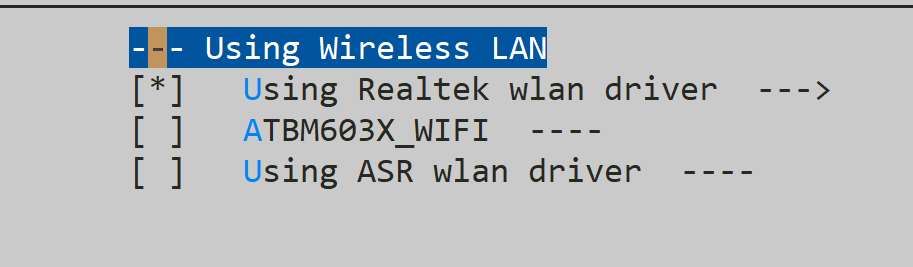

网路（2.4GWIFI）
终端
扫描WIFI

1. wlan wifi_scan

复制代码

连接wifi：
输入名称，密码

1. wlan wifi_connect SSID PASSWORD

复制代码

1. wlan wifi_connect jianzhiji 8765432111

复制代码

开启网卡

1. dhcpc WL0 start

复制代码

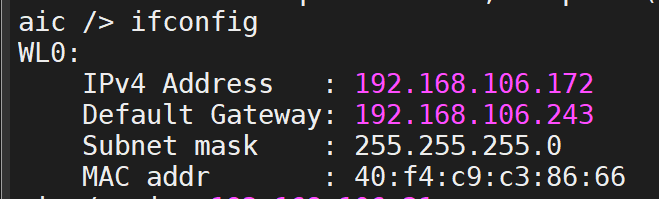

查看ip

1. ifconfig

复制代码

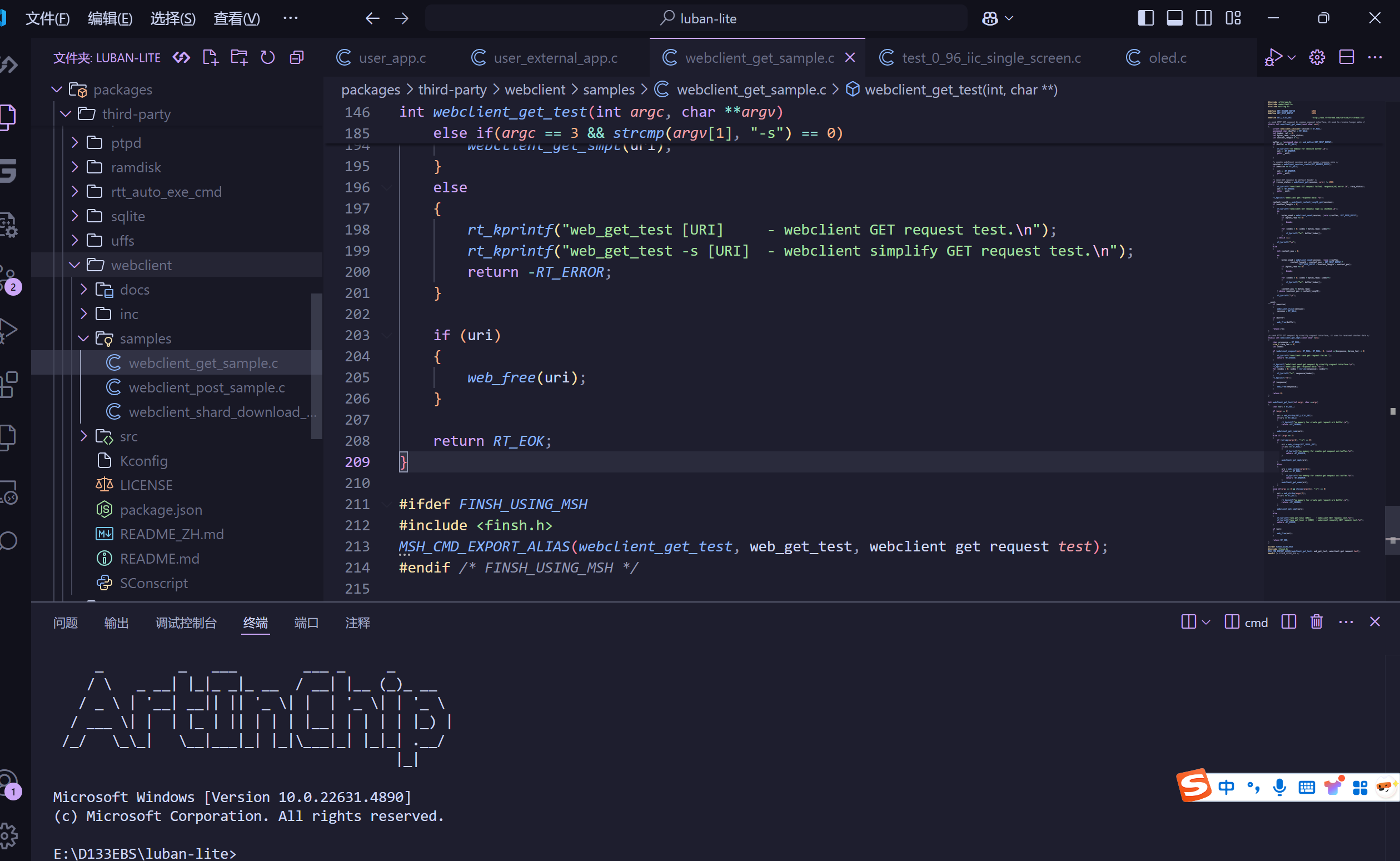

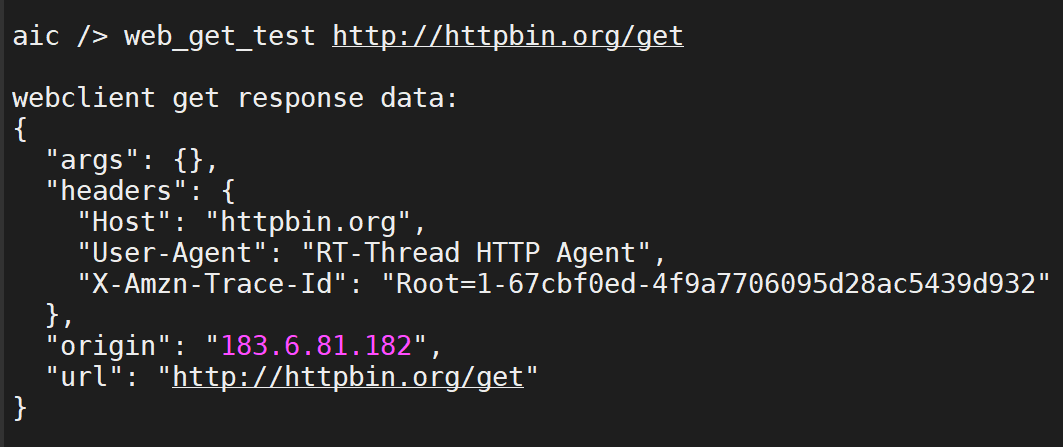

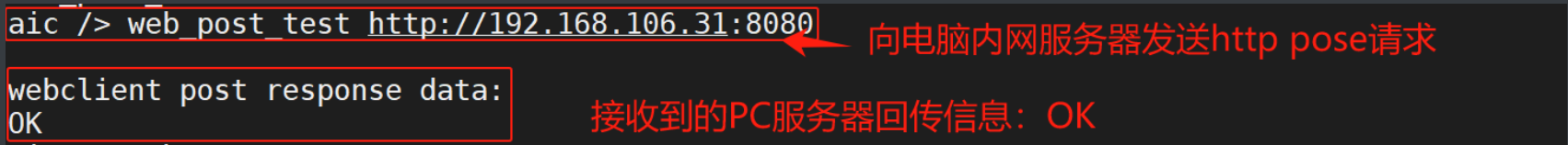

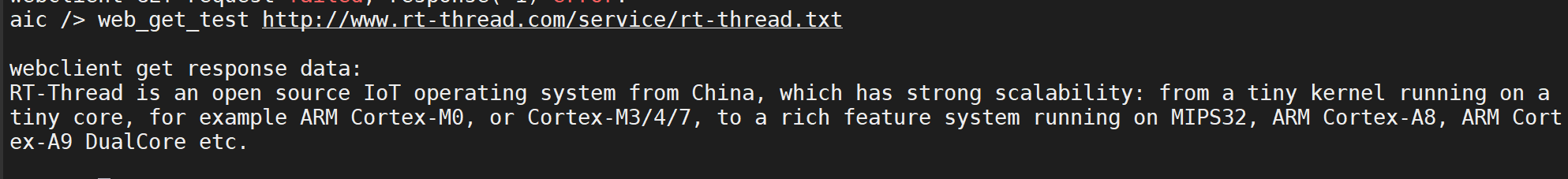

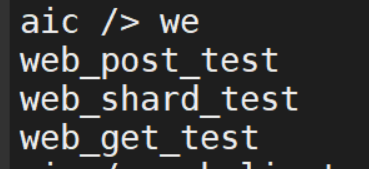

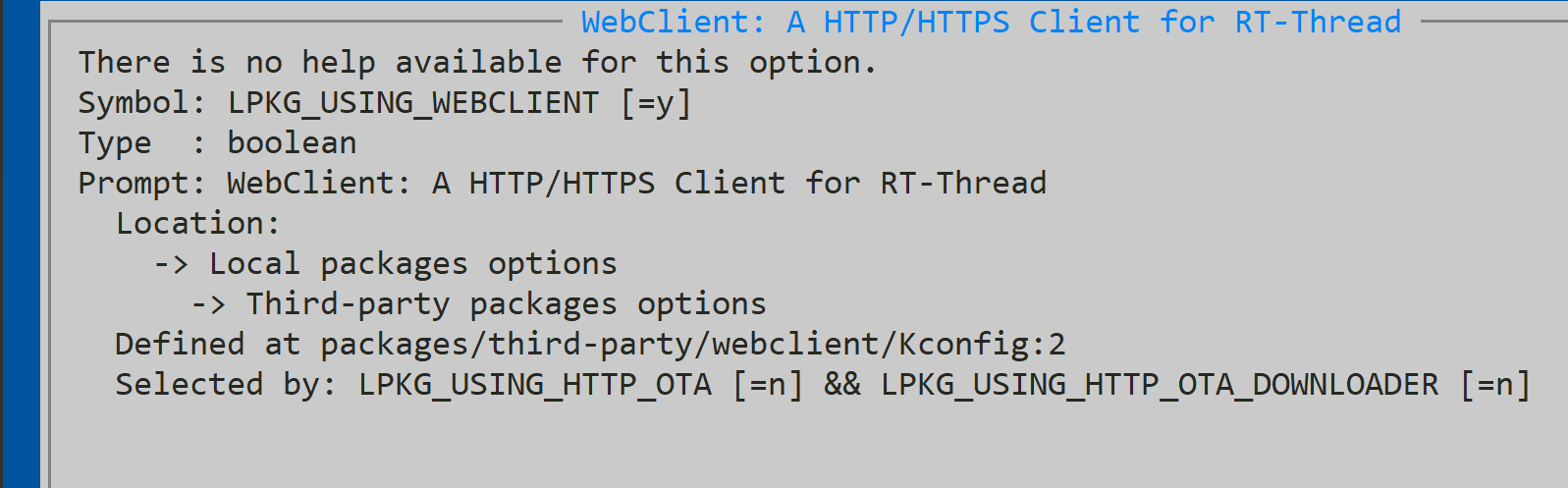

例程分析
例程结构
网络概念解析

LwIP（Light Weight IP）是一个小型开源的TCP/IP协议栈，由瑞典计算机科学院（SICS）的Adam Dunkels开发。它的设计初衷是用少量的资源消耗（尤其是RAM）实现一个较为完整的TCP/IP协议栈，其中“完整”主要指的是TCP协议的完整性。

DNS域名解析

当在浏览器中输入 www.baidu.com 并解析时，整个过程涉及多个步骤和技术协议，最终目的是将域名转换为服务器IP地址并完成网页加载。以下是解析的主要流程及相关技术细节：
1. DNS域名解析

DNS（Domain Name System）负责将域名转换为对应的IP地址，具体步骤如下：

• 本地缓存查询



  • 浏览器首先检查自身缓存（如Chrome的DNS缓存）中是否有该域名的IP记录214。

  • 若无，则查询操作系统缓存（如Windows的hosts文件）和本地DNS缓存14。



• 本地DNS服务器查询



  • 若本地缓存未命中，请求会发送至用户配置的本地DNS服务器（如运营商提供的114.114.114.114）414。

  • 本地DNS服务器若缓存了域名记录，直接返回IP；否则进入递归查询流程14。



• 递归查询与根域名服务器



  • 本地DNS服务器依次向根域名服务器、顶级域名服务器（.com）、权威域名服务器（百度注册的DNS服务器）发起迭代查询，最终获取www.baidu.com的IP地址714。



• 返回IP地址



  • 查询结果逐级返回至浏览器，例如常见的百度IP地址可能为 220.181.111.147 或 202.108.22.5（实际IP可能因负载均衡而变化）27。




相关命令：

• 使用 nslookup www.baidu.com 或 ping www.baidu.com 可直接查看解析后的IP地址3。


2. 建立TCP连接

获取IP地址后，浏览器通过TCP协议与服务器建立连接：

• 三次握手



  • 客户端发送SYN包，服务器返回SYN-ACK包，客户端再发送ACK包确认，完成可靠连接的建立27。



• 端口与协议



  • 服务器默认监听80端口（HTTP）或443端口（HTTPS）212。




3. 发起HTTP请求与响应

• HTTP请求



  • 浏览器发送HTTP GET请求，包含请求头（如User-Agent、Cookie等）和请求路径（如/表示首页）712。



• 服务器处理



  • 百度服务器根据请求生成响应，可能涉及负载均衡、动态内容生成或静态资源返回1213。



• HTTP响应



  • 服务器返回状态码（如200 OK）、响应头（如Content-Type）及HTML内容27。




4. 浏览器渲染页面

• 解析HTML与资源加载



  • 浏览器解析HTML代码，并加载其中的CSS、JavaScript、图片等资源，可能触发多次HTTP请求212。



• 渲染引擎处理



  • 构建DOM树、CSSOM树，合并为渲染树，最终布局和绘制页面712。




5. 连接释放

• 数据传输完成后，通过TCP四次挥手释放连接27。


技术协议总结

协议层级协议与作用应用层HTTP（传输网页）、DNS（域名解析）2传输层TCP（可靠连接）、UDP（DNS查询）27网络层IP（路由选择）、ARP（IP转MAC地址）47链路层以太网帧（物理传输）4以下是关于 lwIP 的线程堆栈大小、MQTT/HTTP 协议使用、DHCP 服务器配置以及调试选项的详细说明：
1. lwIP 线程堆栈大小

作用：
lwIP 在多线程环境下运行时，每个网络线程（如 TCP/IP 主线程、协议处理线程等）需要分配足够的堆栈空间。堆栈大小不足会导致栈溢出、系统崩溃或数据损坏。
配置方法：

• 默认值：
  lwIP 默认堆栈大小取决于移植的平台（如 FreeRTOS、裸机等），通常在 lwipopts.h 或平台配置文件中定义。
  例如，在 FreeRTOS 中，TCP/IP 线程堆栈可能默认为 1KB~4KB。

• 调整堆栈：
  根据协议复杂度和数据量调整。例如：



  • 简单应用（如 UDP Echo）：1KB~2KB

  • 复杂应用（如 HTTP 文件传输）：4KB~8KB

  • MQTT/HTTP + TLS：可能需要 8KB~16KB（加密算法占用更多栈空间）

  在 FreeRTOS 中修改示例：
  1. // FreeRTOS 任务创建时指定堆栈大小
  2. xTaskCreate(tcpip_thread, "lwIP", 4096, NULL, 2, NULL);

  复制代码
• 检测方法：
  使用工具（如 FreeRTOS 的堆栈溢出检测钩子函数 vApplicationStackOverflowHook）或手动填充魔法值检查溢出。

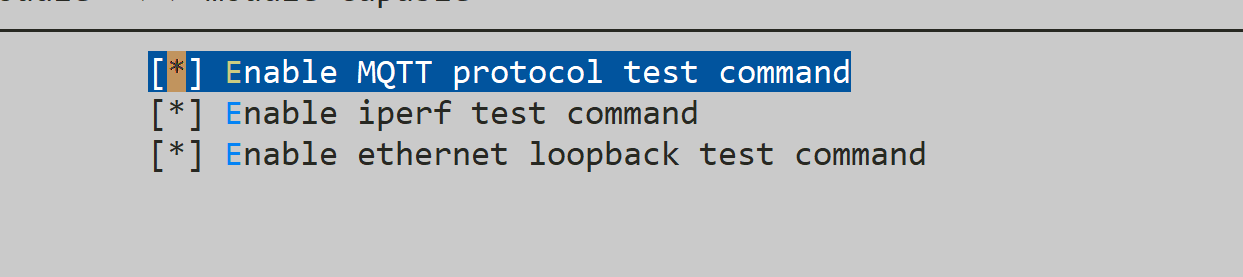

2. 使用 MQTT 协议

实现步骤：

• 启用 lwIP MQTT 模块：
  在 lwipopts.h 中启用 MQTT 支持：
  1. #define LWIP_MQTT 1

  复制代码
• 集成 MQTT 客户端：
  lwIP 提供轻量级 MQTT 客户端，需包含头文件：
  1. #include "mqtt.h"

  复制代码
• 连接与通信示例：
  1. // MQTT 连接配置
  2. struct mqtt_connect_client_info_t ci;
  3. memset(&ci, 0, sizeof(ci));
  4. ci.client_id = "client_id";
  6. // 连接到 Broker
  7. mqtt_client_t *client = mqtt_client_new();
  8. mqtt_connect(client, &ip_addr, 1883, mqtt_connection_cb, NULL, &ci);
  10. // 发布消息
  11. const char *message = "Hello MQTT";
  12. mqtt_publish(client, "topic", message, strlen(message), MQTT_QOS_0, 0, NULL);

  复制代码

3. 使用 HTTP 协议

实现步骤：

• 启用 HTTP 服务器：
  在 lwipopts.h 中启用 HTTP 支持：
  1. #define LWIP_HTTPD 1
  2. #define LWIP_HTTPD_SSI 1   // 可选：支持 SSI
  3. #define LWIP_HTTPD_CGI 1   // 可选：支持 CGI

  复制代码
• 实现 HTTP 回调函数：
  定义页面处理和 CGI 函数：
  1. // 处理 HTTP 请求
  2. const char *http_response = "<html><body>Hello HTTP</body></html>";
  3. err_t http_req_handler(struct pbuf *p, struct tcp_pcb *pcb) {
  4.     tcp_write(pcb, http_response, strlen(http_response), TCP_WRITE_FLAG_COPY);
  5.     tcp_close(pcb);
  6.     return ERR_OK;
  7. }
  9. // 注册 HTTP 路径
  10. http_set_cgi_handlers(http_cgi_handlers, LWIP_ARRAYSIZE(http_cgi_handlers));

  复制代码
• 启动 HTTP 服务器：
  1. httpd_init();

  复制代码

4. 使用 DHCP 服务器

配置方法：

• 启用 DHCP 服务器功能：
  在 lwipopts.h 中启用：
  1. #define LWIP_DHCP 1         // 启用 DHCP 客户端
  2. #define LWIP_DHCPS 1        // 启用 DHCP 服务器

  复制代码
• 设置地址池：
  在代码中配置 DHCP 地址池：
  1. ip4_addr_t dhcp_start, dhcp_end;
  2. IP4_ADDR(&dhcp_start, 192, 168, 1, 100);
  3. IP4_ADDR(&dhcp_end, 192, 168, 1, 200);
  5. dhcp_server_init(netif_default, &dhcp_start, &dhcp_end);

  复制代码
• 处理 DHCP 请求：
  lwIP 自动处理客户端请求，分配 IP 并管理租期。


5. 启用 lwIP 调试选项

作用：
调试选项用于输出网络状态、协议解析细节和错误信息，帮助定位连接问题、内存泄漏或协议错误。
启用方法：

• 全局调试开关：
  在 lwipopts.h 中设置：
  1. #define LWIP_DEBUG 1                // 启用调试
  2. #define LWIP_DBG_MIN_LEVEL LWIP_DBG_LEVEL_ALL  // 输出所有级别日志

  复制代码
• 模块级调试：
  按需启用特定模块的调试：
  1. #define DHCP_DEBUG LWIP_DBG_ON      // DHCP 调试
  2. #define TCP_DEBUG LWIP_DBG_ON       // TCP 调试
  3. #define HTTP_DEBUG LWIP_DBG_ON      // HTTP 调试

  复制代码
• 输出调试信息：
  实现 lwip_log 函数或重定向到串口：
  1. void lwip_log(const char *fmt, ...) {
  2.     va_list args;
  3.     va_start(args, fmt);
  4.     vprintf(fmt, args);  // 输出到控制台或串口
  5.     va_end(args);
  6. }

  复制代码

典型调试场景：

• 内存泄漏：启用 MEM_DEBUG 和 MEMP_DEBUG。

• TCP 重传：启用 TCP_CWND_DEBUG 查看拥塞窗口变化。

• HTTP 请求解析：启用 HTTP_DEBUG 跟踪请求处理。


总结

• 堆栈大小：根据协议复杂度和线程任务调整，避免溢出。

• 协议支持：通过 lwipopts.h 启用 MQTT/HTTP/DHCP，并实现回调函数。

• 调试：启用调试宏并实现日志输出，快速定位问题。


建议结合具体平台（如 FreeRTOS、Linux 等）和硬件资源（内存、CPU）进行参数调优。
开启网络

help

以下是 RT-Thread Shell 命令的中文翻译：
RT-Thread Shell 命令列表

命令功能描述list_fd列出文件描述符sensor传感器测试功能sensor_polling传感器轮询模式测试功能sensor_int传感器中断模式测试功能sensor_fifo传感器 FIFO 模式测试功能free显示系统内存使用情况ps列出系统中的线程help显示 RT-Thread Shell 帮助list列出系统对象list_device列出系统中的设备list_timer列出系统中的定时器list_mempool列出内存池list_memheap列出内存堆list_msgqueue列出消息队列list_mailbox列出邮箱list_mutex列出互斥锁list_event列出事件list_sem列出信号量list_thread列出线程version显示 RT-Thread 版本信息clear清空终端屏幕tail输出文件的最后 N 行数据echo将字符串写入文件df显示磁盘剩余空间umount从文件系统卸载设备mount挂载设备到文件系统：mount   mkfs格式化磁盘为指定文件系统mkdir创建目录pwd显示当前工作目录路径cd切换工作目录rm删除文件cat查看文件内容mv重命名文件或移动文件cp复制文件ls列出目录或文件信息ulog_filter显示 ulog 日志过滤设置ulog_kw设置 ulog 全局关键字过滤ulog_tag设置 ulog 全局标签过滤ulog_lvl设置 ulog 全局日志级别过滤ulog_tag_lvl按标签设置 ulog 日志级别过滤ulog_be_lvl按后端设置 ulog 日志级别过滤f运行一个函数m修改内存值p打印内存值meminfo显示内存信息run_in_loop_thre在循环线程中运行命令run_in_thread在线程中运行命令reboot重启系统reset重置设备模块list_pinmux列出引脚功能配置arecord录制音频为 WAV 文件aplay播放 WAV 文件test_clock测试时钟模块（CMU CLK）test_dma_memset测试 DMA 内存填充（参数：值 长度）test_dma_memcpy测试 DMA 内存复制（参数：长度）test_dvp测试 DVP 和摄像头模块test_gpai测试 GPAI 设备test_gpio测试 GPIO 设备test_eth网络回环测试iperf网络性能测试（-s 为服务端/-c 为客户端）sfSPI Flash 操作falFAL（Flash 抽象层）操作test_tsen温度传感器（TSen）测试top显示 CPU 使用率dhcpc启动/停止 DHCP 客户端（动态主机配置协议），自动分配IP、子网掩码、网关和DNS，这样用户就不用手动配置了ifconfig显示或配置网络信息ping网络连通性测试（输入 ping help 查看帮助）test_0_96_iic_si测试 0.96 英寸 IIC 屏幕usr_APP2_run启动消息接收线程usr_APP_run启动时间发送线程usr_External_app启动外部应用线程（消息接收）send_demoData发送测试数据dma_dump显示 DMA 寄存器（参数：通道号）efuse操作 EFUSEepwm_status显示 EPWM 状态mtop测试 mtop 功能pwm_set_tb设置 PWM 时基pwm_status显示 PWM 状态tsen_status显示温度传感器状态wdt_status显示看门狗状态list_irq列出系统中断canstat显示 CAN 设备状态adcADC 操作（输入 adc help 查看选项）pin引脚操作（输入 pin help 查看选项）pwmPWM 操作（输入 pwm help 查看选项）lptimer_dump显示低功耗定时器（LPTimer）信息pm_dump显示电源管理状态pm_run切换电源管理模式pm_module_delay设置模块延迟休眠请求pm_module_reques请求模块电源管理模式pm_module_releas释放模块电源管理模式计数pm_module_releas释放模块电源模式pm_request请求电源管理模式pm_release_all释放所有电源管理模式计数pm_release释放电源管理模式list_alarm列出闹钟信息date获取/设置日期和时间（本地时区）：date [年 月 日 时 分 秒]player_demo播放器演示audio_player_dem音频播放器演示wlanWiFi 操作（输入 wlan help 查看子命令）使用说明

• 格式：命令 [参数]，例如 ping 192.168.1.1。

• 帮助：输入 命令 help 查看详细用法（如 ping help）。

• 硬件相关命令（如 test_gpio, pwm）需确保硬件支持。


网络相关概念

DHCP

''（Dynamic Host Configuration Protocol，动态主机配置协议）是一种网络协议，用于自动分配和管理网络设备的IP地址及相关配置参数，从而简化网络配置并避免手动操作带来的错误。
一、核心功能

• IP地址自动分配



  • 动态分配：从地址池中临时分配IP（有租期限制）

  • 静态绑定：为特定设备（如服务器）固定分配IP




lwIP

（Lightweight IP） 是一个轻量化的开源 TCP/IP 协议栈，专为资源受限的嵌入式系统设计。它由瑞典计算机科学研究院的 Adam Dunkels 开发，广泛应用于物联网设备、工业控制、传感器网络等场景。

• 模块化架构



  • 支持按需裁剪功能模块（如 DHCP、DNS、IPv6），开发者可灵活配置协议栈功能。



• 多协议支持



  • 包含完整的 TCP/IP 协议族：



    • 网络层：IPv4、IPv6、ICMP、IGMP

    • 传输层：TCP、UDP

    • 应用层：HTTP、SNMP、MQTT（需扩展实现）






lwIP 的典型应用场景

场景说明物联网设备智能家居设备（如 Wi-Fi 插座、传感器）通过 lwIP 实现网络通信。工业控制PLC、工业网关使用 lwIP 接入以太网，支持 Modbus TCP 等协议。嵌入式 Web 服务器通过 lwIP 的 HTTP 模块，在设备上运行轻量级 Web 页面（如配置界面）。低功耗设备结合低功耗无线技术（如 LoRa、BLE），实现电池供电设备的间歇性网络通信。

iperf

iperf 是一款开源的网络性能测试工具，主要用于测量 TCP/UDP 带宽、延迟、抖动和丢包率等网络性能指标。它通过在客户端和服务器之间发送数据流，评估网络的吞吐量和稳定性，是网络工程师和开发者的常用工具。
一、核心功能

功能说明带宽测试测量网络最大传输速率（如测出实际带宽是否达标）协议支持支持 TCP、UDP、SCTP 协议多线程测试可并行多连接测试（模拟多用户场景）数据方向控制支持上行（客户端→服务器）、下行（服务器→客户端）、双向测试统计报告实时输出带宽、抖动（Jitter）、丢包率（Loss%）等详细指标SDMC

通常指 同步数字主控制器（Synchronous Digital Master Controller），是一种用于协调多设备同步操作的高精度时序控制核心模块，尤其在高速数字系统、通信设备和复杂嵌入式系统中广泛应用。
WLAN连接

wifi（RTL8189FTV-WIFI模块2.4GHz，SDIO接口）

扫描wifi

1. wlan wifi_scan

复制代码

连接wifi  （输入名称，密码）

1. wlan  wifi_connect SSID PASSWORD

复制代码

1. wlan wifi_connect jianzhiji 8765432111

复制代码

1. wlan wifi_connect jianzhiji 8765432111

复制代码

1. ifconfig

复制代码

需出现IP地址才算链接成功
可以 通过ping ip来再次确认是否连接到互联网还是内网：

1. ping www.baidu.com
2. //DNS解码的百度ip地址
3. ping 183.2.172.177

复制代码

无线网络

本章节讲解如何在 Luban-Lite 系统中配置 SDIO 接口的无线网络，需要配置的主要有以下几部分：

• 配置 SDMC 接口；

• 配置 WiFi 模组；

• 配置 lwIP 协议栈；

• 配置内核；


配置 SDMC 接口和 WiFi 模组

使用 SDMC 接口前，需将对应 SDMC 接口选中，以 D133CBV-QFN88 开发板为例，使用 scons --menuconfig 命令进行配置：

1. Board options
2.     [ * ] Using SDMC0                                    # 硬件连接哪个 SDMC 接口，选择哪个SDMC
3.     [ * ] Enable the interrupt of sdmc
4.     [ * ] Using Wireless lan --->
5.         [ * ] Using Realtek wlan driver --->
6.             Select Realtek wlan0 modul (rtl8189)--- >    # 以 RTL8189 为例
7.             Realtek wlan0 paramete --->
8.                 (PC.7) realtek wlan0 power on gpio
9.                 (192.168.3.20) wlan0 ip addr
10.                 (192.168.3.1) wlan0 gateway addr
11.                 (255.255.255.0) wlan0 netmask
12.                 [*] Enable Realtek driver debug information

复制代码

使用RTL8189FTV--WIFI模块该选

例程地址：packages -> third-party -> webclient ->samples

配置 lwIP

使用 scons --menuconfig 命令进入配置页面，配置如下：

1. Local packages options --->
2.     Third-party packages options --->
3.     LwIP: light weight TCP/IP stack
4.         [*]   LwIP Examples  --->
5.         [*]   Using net tools
6.         [*]   Enable DNS for name resolution
7.         [*]   Enable alloc ip address through DHCP
8.         [*]   Enable ping features  --->

复制代码

配置内核

1. Rt-Thread options --->
2.     RT-Thread Kernel --->
3.         (4)    The priority level value of timer thread
4.         (4096) The stack size of timer thread
5.     RT-Thread Components --->
6.         Device Drivers --->
7.             (4096) The stack size for sdio irq thread
8.             (5)   The priority level value of sdio irq thread

复制代码

WLAN基础管理命令

以下是这些 wlan 相关命令的详细功能解析和用法说明（按用途分类整理）：
一、WiFi基础管理命令

1. 网络开关

命令功能示例wifi_on启动WiFi模块wifi_onwifi_off关闭WiFi模块wifi_off2. 连接管理

命令功能参数说明示例wifi_connect通过SSID和密码连接网络 wifi_connect MyWiFi 12345678wifi_connect_bssid指定BSSID连接（防AP同名欺骗）  wifi_connect_bssid MyWiFi 1234 AA:BB:CCD:EE:FFwifi_disconnect断开当前连接无wifi_disconnect二、网络扫描与诊断

1. 扫描相关

命令功能参数说明示例wifi_scan执行全频段WiFi扫描无wifi_scanwifi_reoder_scan按信号强度排序扫描结果无wifi_reoder_scanwifi_scan_with_ssid扫描指定SSID是否存在wifi_scan_with_ssid MyWiFiwifi_scan_with_multissid批量扫描多个SSID ...wifi_scan_with_multissid Home Office2. 诊断工具

命令功能参数说明示例ping网络连通性测试 [-t] [-n count]ping 192.168.1.1 -n 5get_auto_chl获取自动信道选择结果无get_auto_chl三、高级调试与监控

1. 混杂模式（抓包）

命令功能参数说明示例wifi_promisc开启混杂模式监听原始数据包wifi_promisc enablerawdata_enable启用原始数据捕获无rawdata_enablerawdata_disable禁用原始数据捕获无rawdata_disablerawdata_send发送原始数据帧（需指定格式）rawdata_send 00AAFF...2. 调试接口

命令功能参数说明示例iwpriv设置/读取私有驱动参数 [值]iwpriv set_power 10wifi_debug开启调试日志（级别可调）wifi_debug 3四、AP模式操作

命令功能参数说明示例wifi_ap启动SoftAP热点模式  [channel]wifi_ap MyHotspot 12345678 6五、系统信息与退出

命令功能参数说明示例wifi_info显示当前连接状态（IP/RSSI/BSSID等）无wifi_infoexit退出命令行界面无exithelp显示命令帮助无help常见问题处理指南

1. 连接失败

1. # 检查驱动状态
2. wifi_info
4. # 扫描确认AP存在
5. wifi_scan_with_ssid MyWiFi
7. # 尝试指定BSSID连接
8. wifi_connect_bssid MyWiFi password AA:BB:CC:DD:EE:FF

复制代码

2. 网络延迟高

1. # 持续ping测试
2. ping 192.168.1.1 -t
4. # 查看当前信道质量
5. iwpriv get_rssi

复制代码

3. 抓包分析

1. wifi_promisc enable
2. rawdata_enable
3. # 此时数据会输出到指定接口（需配合tcpdump或wireshark）

复制代码

参数顺序规则（重要！）

• 对于ping命令，选项顺序影响参数有效性：
  1. # 正确：发送5次请求
  2. ping 192.168.1.1 -n 5
  4. # 错误：-t出现在-n之后会被忽略
  5. ping 192.168.1.1 -n 5 -t  # 实际只执行5次

  复制代码

调试日志级别说明

级别日志详细程度0关闭所有调试输出1关键错误信息2基本连接状态变更3协议交互过程（推荐调试级别）4详细数据包跟踪5底层寄存器操作（开发者用）建议调试时先设置 wifi_debug 3 查看关键交互信息。
HTTP

[单片机] → (连接Wi-Fi) → [TCP握手] → [发送HTTP请求] → [接收响应] → [处理数据]
E:\D133EBS\WIFI\luban-lite\kernel\rt-thread\components\net\lwip\lwip-2.1.2\src\apps\http\http_client.c
E:\D133EBS\WIFI\luban-lite\packages\third-party\lwip\src\apps\http\http_client.c

• 1. 1. 包含头文件**： 在你的源文件中包含 `http_client.h` 头文件，以便使用 HTTP 客户端的接口和数据结构。
  3.    \#include "lwip/apps/http_client.h"
  5. 2. **配置 HTTP 客户端连接**： 配置 `httpc_connection_t` 结构体，设置代理地址、端口和回调函数等。
  7.    *httpc_connection_t* settings;
  9.    *memset*(&*settings*, 0, sizeof(settings));
  11.    settings.result_fn = my_result_callback;
  13.    settings.headers_done_fn = my_headers_done_callback;
  15. 3. **定义回调函数**： 实现 HTTP 客户端的回调函数，用于处理 HTTP 请求的结果和接收的头部信息。
  17.    void *my_result_callback*(void **arg*, *httpc_result_t* *httpc_result*, *u32_t* *rx_content_len*, *u32_t* *srv_res*, *err_t* *err*) {
  19.      *// 处理 HTTP 请求结果*
  21.    }
  23.    *err_t* *my_headers_done_callback*(*httpc_state_t* **connection*, void **arg*, struct pbuf **hdr*, *u16_t* *hdr_len*, *u32_t* *content_len*) {
  25.      *// 处理接收到的 HTTP 头部信息*
  27.      return ERR_OK;
  29.    }
  31. 4. **发起 HTTP 请求**： 使用 `httpc_get_file` 或 `httpc_get_file_dns` 函数发起 HTTP 请求。
  33.    *ip_addr_t* server_addr;
  35.    *IP4_ADDR*(&*server_addr*, 192, 168, 1, 1); *// 设置服务器 IP 地址*
  37.    const char *uri = "/path/to/resource";
  39.    *httpc_state_t* *connection;
  41.    *err_t* err = *httpc_get_file*(&*server_addr*, HTTP_DEFAULT_PORT, uri, &*settings*, my_recv_callback, NULL, &*connection*);
  43.    if (err != ERR_OK) {
  45.      *// 处理错误*
  47.    }
  49. 5. **接收数据回调函数**： 实现数据接收回调函数，用于处理接收到的数据。
  51.    *err_t* *my_recv_callback*(void **arg*, struct altcp_pcb **pcb*, struct pbuf **p*, *err_t* *err*) {
  53.      if (p != NULL) {
  55.    ​    *// 处理接收到的数据*
  57.    ​    *altcp_recved*(pcb, p->tot_len);
  59.    ​    *pbuf_free*(p);
  61.      }
  63.      return ERR_OK;
  65.    }
  67. 通过上述步骤，你可以使用 [http_client.c](vscode-file://vscode-app/d:/VS Code/resources/app/out/vs/code/electron-sandbox/workbench/workbench.html) 文件中的 HTTP 客户端功能发起 HTTP 请求并处理响应。确保在你的项目中正确配置 lwIP 库，并根据需要调整回调函数的实现。

  复制代码

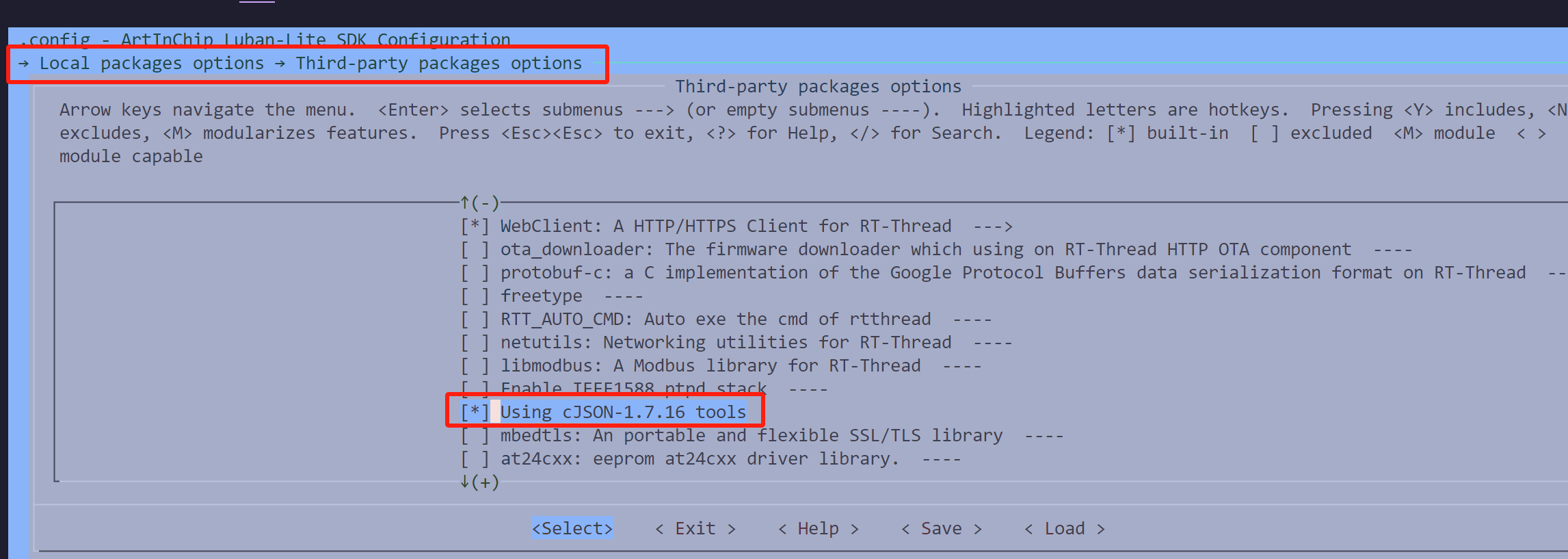

menuconig开启http

例程路径

1. luban-lite\packages\third-party\webclient\samples

复制代码

例程运行逻辑：

终端执行：

tab提示命令：

使用例程：

先连接WIFI

1. wlan  wifi_connect jianzhiji 8765432111

复制代码

检查是否分配ip地址

1. ifconfig

复制代码

1. ping 183.2.172.177

复制代码

请求：webclient_get_sample：

运行命令：

1. web_get_test

复制代码

请求网站并返回数据
作用：

演示如何使用 WebClient 软件包发送 HTTP GET 请求并接收响应数据。文件中的代码展示了如何创建 WebClient 会话、发送 GET 请求、接收响应数据并处理内存分配错误等操作。
例程实现的功能

• HTTP GET请求发送



  • 支持向指定URI（如 http://www.rt-thread.com/service/rt-thread.txt）发送GET请求。

  • 可处理 普通请求（分块传输或固定长度）和 简化请求（短数据场景）。



• 响应数据处理



  • 接收服务器返回的响应数据，并打印输出到终端。

  • 自动处理 分块传输编码（Chunked Transfer Encoding） 和 固定内容长度（Content-Length） 两种HTTP响应格式。



• 命令行交互支持



  • 通过RT-Thread的 FINSH/MSH 命令行接口，提供用户可配置的测试命令，支持自定义URI和请求模式。




终端输出结果：

使用函数命令，访问

1. web_get_test url

复制代码

例如访问官方测试网站

1. web_get_test http://www.rt-thread.com/service/rt-thread.txt

复制代码

终端返回的结果

网站内容：

内容可以对应上，证明成功请求网站并返回了内容
自定义URI——访问个人网站

1. web_get_test https://www.cnblogs.com/tianwuyvlianshui

复制代码

该问题表示未启用https,确实如其言，我们只开启了http，后续开启https再尝试

测试其他http网站

1. # 测试 GET 请求
2. curl http://httpbin.org/get
4. # 测试 POST 请求
5. curl -X POST http://httpbin.org/post -d "key=value"
7. # 返回指定状态码（如 404）
8. curl http://httpbin.org/status/404

复制代码

1、测试 GET 请求

1. web_get_test http://httpbin.org/get

复制代码

httpbin.org

• 用途：最全面的 HTTP 测试服务，支持 GET/POST/PUT/DELETE 等方法，可返回请求头、IP、状态码等。


该网站是测试网站，用于测试 HTTP 请求的公共服务，它会将你的请求信息原样返回。

测试带参数请求

1. web_get_test http://httpbin.org/get?name=RT-Thread&id=123

复制代码

成功添加访问参数

1.   "name": "RT-Thread",
2.   "id": "123"

复制代码

测试html网站

1. web_get_test http://example.com

复制代码

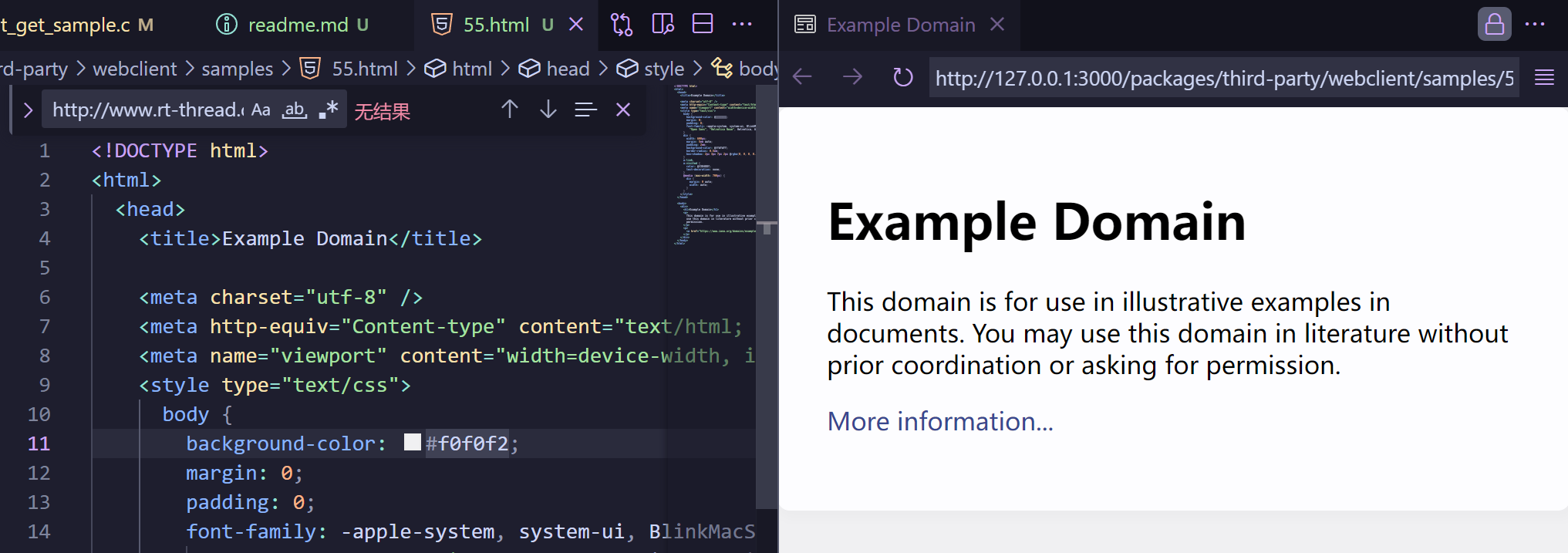

成功返回该静态网站的html文件
将返回的html保存打开就是该网站

测试 返回指定状态码（如 404）

1. web_get_test http://httpbin.org/status/404

复制代码

webclient_post_sample：

运行命令：

1. web_post_test

复制代码

1. web_post_test url

复制代码

1. web_post_test http://www.rt-thread.com/service/echo

复制代码

作用：

演示如何使用 WebClient 软件包发送 HTTP POST 请求并接收响应数据。文件中的代码展示了如何创建 WebClient 会话、发送 POST 请求、接收响应数据并处理内存分配错误等操作。
实现了如何使用 WebClient 软件包发送 HTTP POST 请求并接收响应数据。具体实现了以下功能：

• 定义常量和变量：定义了响应缓冲区大小、请求头缓冲区大小和默认的 POST 请求 URI。

• 发送普通 POST 请求：



  • 函数 webclient_post_comm 创建 WebClient 会话，构建请求头，发送 POST 请求，并接收和打印响应数据。



• 发送简化 POST 请求：



  • 函数 webclient_post_smpl 创建请求头，发送 POST 请求，并接收和打印响应数据。



• 测试函数：



  • 函数 webclient_post_test 根据命令行参数选择发送普通 POST 请求或简化 POST 请求，并处理 URI 内存分配和释放。



• 命令行集成：



  • 使用 FinSH 命令行系统集成测试命令 web_post_test，可以在命令行中执行 POST 请求测试。




终端输出结果：

webclient_shard_download_sample：

运行命令：

1. web_shard_test

复制代码

作用：

演示如何使用 WebClient 软件包进行分片下载。文件中的代码展示了如何发送 HTTP GET 请求并分片接收响应数据，以及如何处理和打印接收到的数据。

终端输出结果：

测试http pose：

如果服务器是回显服务（如 http://www.rt-thread.com/service/echo），响应内容应与发送的 post_data 完全一致
终端测试命令：

1. web_post_test http://www.rt-thread.com/service/echo

复制代码

pose发送内容：

终端打印pose响应

响应内容应与发送的 post_data 完全一致
D133 ping 电脑

电脑与板子同连手机热点
电脑ip

板卡ip

可以看到在同一局域网192.168.106.xxx
理论上可以ping通，实际则可能不行，原因是电脑防护墙阻挡
关闭则可以ping通（测试完记得重新开启）

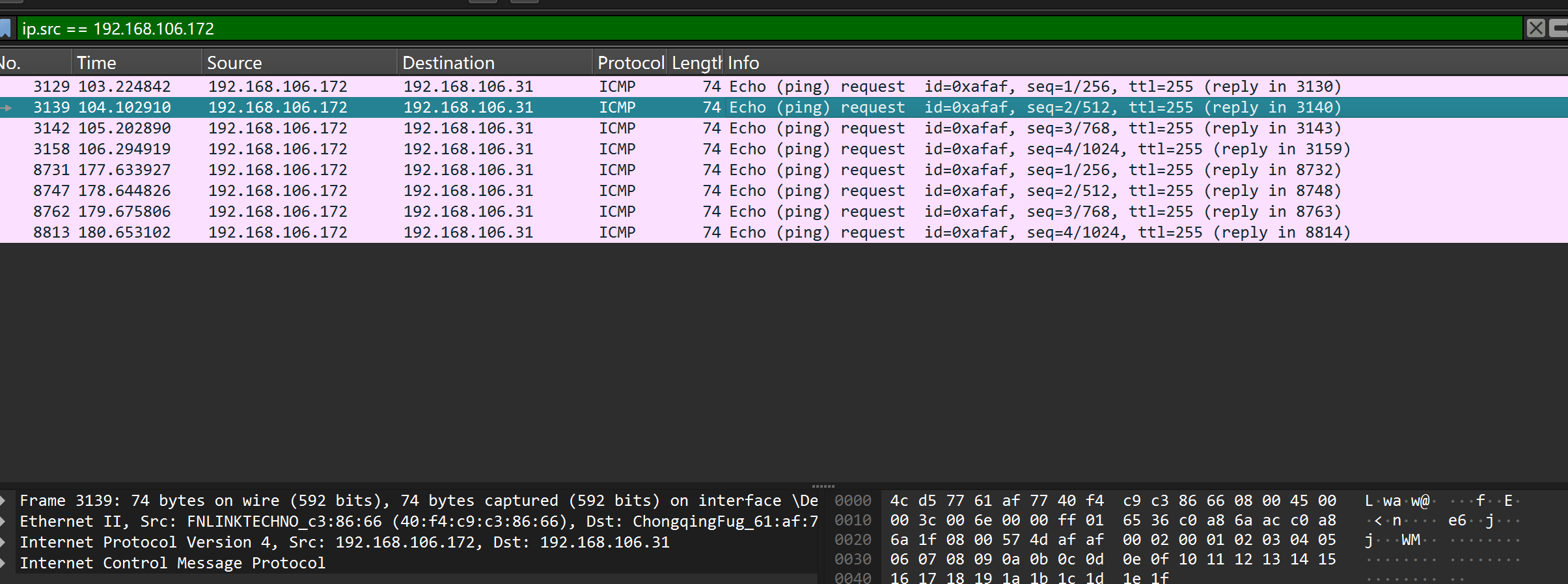

抓包

1. web_post_test http://192.168.106.31:8080

复制代码

带参数

1. web_post_test http://192.168.106.31:8080?a=1&b=2&c=3

复制代码

测试单片机http pose请求
使用python搭建内网服务器

1. from http.server import BaseHTTPRequestHandler, HTTPServer  # 从http.server模块导入BaseHTTPRequestHandler和HTTPServer类
2. import time  # 导入time模块，用于处理时间相关功能
4. host_ip = "0.0.0.0"  # 监听所有IP地址，表示服务器将接受来自任何IP的请求
5. port = 8080          # 端口号
7. class RequestHandler(BaseHTTPRequestHandler):
8.     # 定义一个处理POST请求的方法
9.     def do_POST(self):
10.         # 从请求头中获取Content-Length字段，该字段表示请求体的长度
11.         content_length = int(self.headers['Content-Length'])
12.         # 读取请求体数据，长度为content_length，并将其解码为utf-8字符串
13.         post_data = self.rfile.read(content_length).decode('utf-8')
14.         # 打印接收到的POST数据
15.         print(f"Received POST data: {post_data}")
16.         # 发送HTTP响应状态码200，表示请求成功
17.         self.send_response(200)
18.         # 发送响应头，设置Content-type为text/plain，表示响应体是纯文本
19.         self.send_header('Content-type', 'text/plain')
20.         # 结束响应头
21.         self.end_headers()
22.         # 向客户端发送响应体数据"OK"，表示处理成功
23.         self.wfile.write(b"OK")
25. server = HTTPServer((host_ip, port), RequestHandler)
26. print(f"Server running at http://{host_ip}:{port}")
27. server.serve_forever()

复制代码

D133端（客户端，发送端，发送HTTP POST请求到服务器（内网））：
请求的数据（默认POST请求数据）

将数据通过http post 发送到服务器

命令（命令+网址）：

1. web_post_test http://192.168.106.31:8080

复制代码

在PC

PC端（内网服务器，服务端，作接收端）

数据上报对接api

URL头部

1. http://xxx

复制代码

URL头部+api

1. web_post_test http://xxx/api/yyy

复制代码

Postman

Postman 是一款广泛应用于 API 开发与测试 的协作工具，旨在简化 API 的生命周期管理（设计、开发、测试、部署、监控等）。
主要功能

• API 请求测试与调试



  • 支持发送 HTTP/HTTPS 请求（GET、POST、PUT、DELETE 等）。

  • 可自定义请求头（Headers）、参数（Params）、身份验证（OAuth、JWT 等）和请求体（Body）。

  • 直观的界面帮助快速调试 API，查看响应状态码、响应时间和返回数据（JSON、XML 等）。



• 自动化测试



  • 使用 JavaScript 编写测试脚本，验证 API 响应是否符合预期。

  • 支持断言（Assertions）、动态变量和环境变量，提升测试灵活性。

  • 集成 CI/CD 工具（如 Jenkins、GitHub Actions）通过 Newman 命令行工具运行自动化测试。



• 协作与文档



  • 团队可共享 API 集合（Collections） 和环境配置，提升协作效率。

  • 自动生成 API 文档，支持一键发布，便于前后端开发者或第三方调用者查阅。



• Mock 服务器



  • 创建虚拟 API 端点，模拟真实响应，支持前端开发与后端 API 并行工作。



• 监控与性能测试



  • 定期运行 API 测试，监控服务可用性与性能，生成报告分析潜在问题。




适用场景

• 开发者：快速调试接口，验证功能逻辑。

• 测试工程师：设计自动化测试用例，确保 API 稳定性。

• 团队协作：统一管理 API 资产，减少沟通成本。

• 文档编写：自动生成易读的 API 文档，替代手动维护。


版本与平台

• 免费版：满足个人基础需求（请求测试、简单自动化）。

• 付费版（Pro/Enterprise）：解锁团队协作、高级监控、私有 API 文档等功能。

• 跨平台支持：提供 Windows、macOS、Linux 客户端及网页版。


优势

• 用户友好：图形化操作降低学习成本，替代命令行工具（如 cURL）。

• 生态丰富：支持 OpenAPI 规范、WebSocket 测试、GraphQL 等扩展场景。

• 云端同步：数据云端存储，多设备无缝切换。


简单示例

• 在 Postman 中新建请求，输入 API 地址。

• 设置请求方法（如 POST），添加 JSON 格式的请求体。

• 添加测试脚本验证响应状态码是否为 200。

• 保存到集合，分享给团队成员或生成文档。


无论是独立开发还是团队协作，Postman 都能显著提升 API 开发效率，是现代软件工程中不可或缺的工具之一。
API文档解析与使用

api接口网址

1. http://xxx

复制代码

涉及实际产品，略
Postman测试应用

api接口网址

1. http://xxx

复制代码

时间戳转换网站

1. https://tool.lu/timestamp/

复制代码

网站头URL

1. http://xxx

复制代码

使用方式：网站头URL+API尾部
例如
则使用该api的URL为

1. http://xxx/api/yyy

复制代码

添加CJSON解析库

在串口终端控制HTTP_API访问服务器

[code]/*演示如何使用 WebClient 软件包发送 HTTP POST 请求并接收响应数据。文件中的代码展示了如何创建 WebClient 会话、发送 POST 请求、接收响应数据并处理内存分配错误等操作。*/#include #include #include #include // 定义POST请求响应缓冲区的大小为1024字节#define POST_RESP_BUFSZ                1024// 定义POST请求头部缓冲区的大小为1024字节#define POST_HEADER_BUFSZ              1024**涉及实际产品，略**typedef enum {    API_GET_BALANCE_NO,      // 远程编码    API_LOAD_KEY,            // 获取密钥    **涉及实际产品，略**} API_TYPE;// API地址映射表static const char* API_URI_MAP[] = {    [API_GET_BALANCE_NO]    = "**涉及实际产品，略**",    .......};// 获取API地址的宏#define GET_API_URI(api_type) (API_URI_MAP[(api_type)])/* 静态函数获取URI */static inline const char* get_api_uri(API_TYPE type) {    return API_URI_MAP[type];}// /* 函数调用初始化 */// const char* POST_LOCAL_URI = NULL;// void post_api_uris(char str) {//     POST_LOCAL_URI = get_api_uri(str);// }// 获取时间戳函数（get）// 定义一个静态函数get_timestamp，用于获取时间戳并存储在buffer中static int get_timestamp(char *buffer, size_t buffer_size){    // 定义一个指向webclient_session结构体的指针session，并初始化为RT_NULL    struct webclient_session *session = RT_NULL;    // 定义一个指向字符数组的指针response_buf，用于存储HTTP响应，并初始化为RT_NULL    char *response_buf = RT_NULL;    // 定义一个整型变量ret，用于存储函数返回值，并初始化为RT_EOK（表示成功）    int ret = RT_EOK;    // 定义一个常量字符串url，指向获取时间戳的URL    const char *url = "http://acs.m.taobao.com/gw/mtop.common.getTimestamp/";    // 创建一个webclient会话，缓冲区大小为512字节    session = webclient_session_create(512);    // 如果会话创建失败，打印错误信息并返回内存不足错误码    if (!session) {        rt_kprintf("[ERROR] Create session failed\n");        return -RT_ENOMEM;    }    // 使用webclient发送GET请求，如果返回值不是200（HTTP OK），打印错误信息并设置返回值为错误码    if ((ret = webclient_get(session, url)) != 200) {        rt_kprintf("[ERROR] GET failed (%d)\n", ret);        ret = -RT_ERROR;        // 跳转到退出标签，进行资源释放        goto __exit;    }    // 分配256字节的内存用于存储HTTP响应    response_buf = web_malloc(256);    // 如果内存分配失败，设置返回值为内存不足错误码并跳转到退出标签    if (!response_buf) {        ret = -RT_ENOMEM;        goto __exit;    }    // 从webclient会话中读取响应数据到response_buf，最多读取256字节    int total_read = webclient_read(session, response_buf, 256);    // 如果读取失败或没有读取到数据，设置返回值为错误码并跳转到退出标签    if (total_read
