Cesium & QGIS加载图新地球LRC自定义图层

近期接触到一个新的地理数据信息格式——lrc，在网上没查到具体的标准定义文件，只查到它是一个类似XML的文本文件[1]，我需要将lrc文件描述的图层加载到Cesium场景中。

目录

• 1.文件格式一览

• 2.添加到QGIS地图

• 3.添加到Cesium场景


1.文件格式一览

起初我并不知道它就是一个XML文档。根据网上找到的相关文档，我下载了一个图新地球，使用它可以正常加载lrc图层，从加载结果上看目标图层不是矢量类型，更像是WMS或WMTS，而在这款软件里，则称之为“自定义图层”。
使用文本软件打开其中一个lrc[2]，里面是一些图层信息，结构有点类似OGC的capability描述。

1. <?xml version="1.0" encoding="GB18030"?><DataDefine>
2. <Version>0</Version>
3. <Name>img</Name>
4. <GeoGridType>WebMercatorWGS84</GeoGridType>
5. <SampleSize>256</SampleSize>
6. <FileExt></FileExt>
7. <DataVersion></DataVersion>
8. <DataType>urlformat</DataType>
9. <TileRowDir>NorthToSouth</TileRowDir>
10. <LocalPath></LocalPath>
11. <MapSpaceType>GCJ02</MapSpaceType>
12. <UrlParamOrder>z,x,y</UrlParamOrder>
13. <NetPath>http://mapservices.u-care.net.cn/V1/UcareLimitedFlightArea_Test/?z=%d&x=%d&y=%d&tilesize=256&layer=no_flyregion&token=</NetPath>
14. <Range>
15. <West>-180</West>
16. <East>180</East>
17. <South>-85</South>
18. <North>85</North>
19. <LevelBegin>1</LevelBegin>
20. <LevelEnd>20</LevelEnd>
21. </Range>
22. </DataDefine>

复制代码

其中NetPath这个标签的值就是图层源地址，

1. http://mapservices.u-care.net.cn/V1/UcareLimitedFlightArea_Test/?z=%d&x=%d&y=%d&tilesize=256&layer=no_flyregion&token=

复制代码

乍一看和标准的XYZ地图URL很像，如果直接复制到QGIS里是无法获取地图瓦片的，需要做一些修改，因为格式不对，修改为如下。

1. http://mapservices.u-care.net.cn/V1/UcareLimitedFlightArea_Test/?z={z}&x={x}&y={y}&tilesize=256&layer=no_flyregion&token=

复制代码

2.添加到QGIS地图

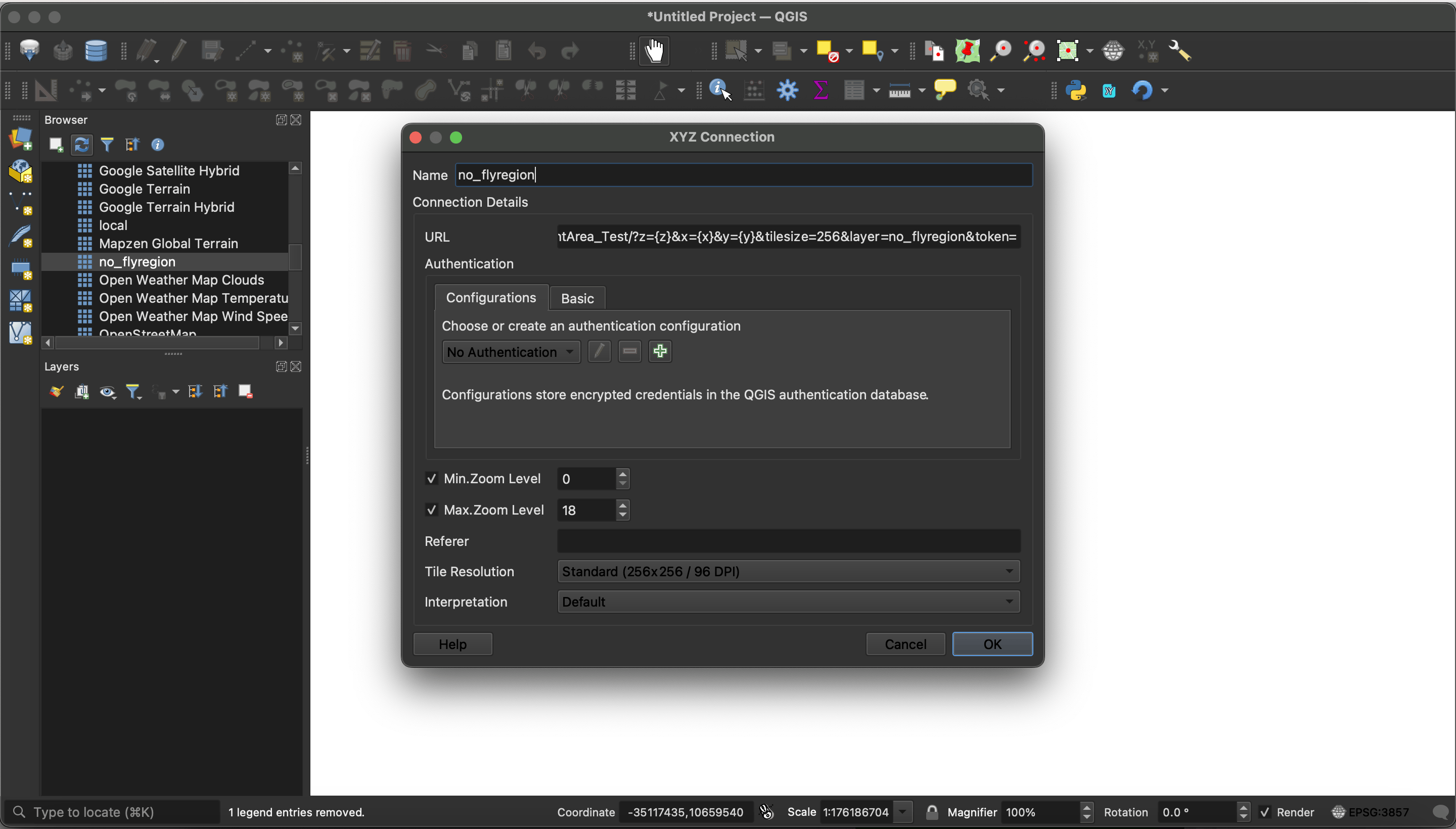

在QGIS里，添加上述XZY图层源

接着将图层添加到地图画布里，成功显示。

3.添加到Cesium场景

对于XZY地图，Cesium有专门的支持，以下是添加该类型图层的示例伪代码。

1. const viewer = new Cesium.Viewer({...});
3. viewer.imageryLayers.addImageryProvider(
4.   new Cesium.UrlTemplateImageryProvider({
5.     url: 'http://mapservices.u-care.net.cn/V1/UcareLimitedFlightArea_Test/?z={z}&x={x}&y={y}&tilesize=256&layer=no_flyregion&token=',
6.   })
7. );

复制代码

---

• https://baijiahao.baidu.com/s?id=1714195213806840128&wfr=spider&for=pc ↩︎

• https://www.cnblogs.com/tuxingis/p/17545136.html ↩︎
