QGIS开发笔记（四）：QgsRasterLayer加载Cesium二维地图的瓦片地图数据到QGIS

前言

  地图引擎加载瓦片地图是基本操作，本篇对qgis添加图片瓦片地图。

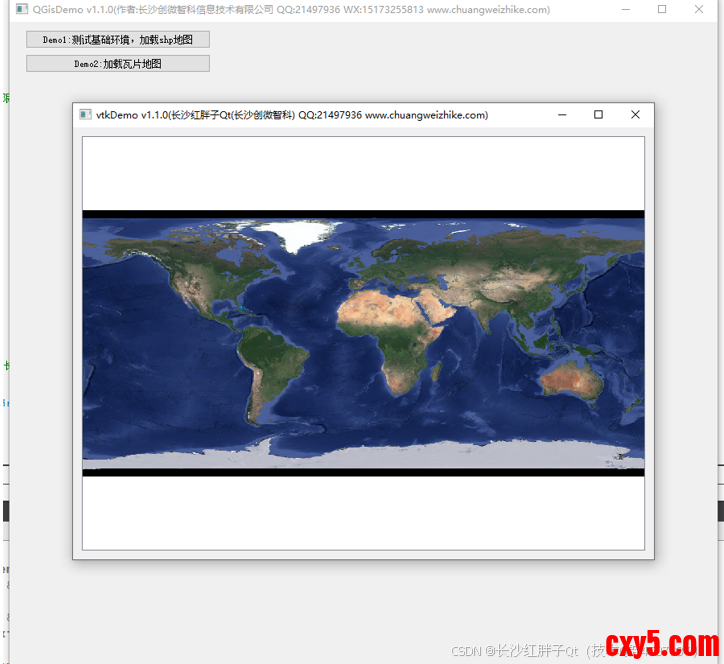

 Demo

  

  

 专业名词

波段

  波段（Band） 是指栅格数据中具有特定波长范围的信息层，类似于数字图像中的 “通道”。它是栅格数据（尤其是遥感影像）的核心组成部分，不同波段对应地物在不同电磁波谱范围内的反射或辐射特性。
  不同波段的电磁波与地物相互作用的方式不同，因此能反映地物的不同特征：

• 单波段灰度：选择单个波段，以黑白灰度显示（如单独查看近红外波段）；

• 多波段色彩：将3个不同波段分别映射到红（R）、绿（G）、蓝（B）通道，形成彩色图像（如真彩色、假彩色合成）；

• 伪彩色：对单波段数据使用色带渐变显示（如 DEM 的高程渲染）


图层

  图层是管理和展示地理数据的核心单元，所有空间数据（如矢量数据、栅格数据、瓦片地图等）都以图层形式加载和处理。QGIS 支持多种类型的图层：

• 矢量图层（Vector Layers）

• 栅格图层（Raster Layers）

• 瓦片图层（Tile Layers）

• 标注图层（Label Layers）

• 网格图层（Grid Layers）

• 三维图层（3D Layers）

• 其他图层


栅格数据

  一种以规则网格（像素或像元）形式存储的地理空间数据，每个网格单元（像素）包含一个或多个数值，用于表示连续的地理现象（如地形、温度、植被覆盖等）。QGIS 支持多种栅格格式，常见的包括：

• TIFF/GeoTIFF（.tif/.tiff）：最常用的带地理信息的栅格格式，支持多波段、压缩和空间参考。

• JPEG/JPEG2000（.jpg/.jp2）：常用于卫星影像或航空照片，压缩率高。

• PNG（.png）：支持透明通道，适合作为底图或符号。

• GRID（ArcGIS Grid）：ESRI 的栅格格式，由多个文件组成。

• NetCDF（.nc）：用于存储气象、海洋等多维栅格数据。

• HDF（.hdf）：常用于遥感数据（如 MODIS、Landsat）。


 QgsRasterLayer

概述

  QgsRasterLayer是处理栅格数据的核心类，负责加载、显示渲染和操作栅格图层（如卫星影像、DEM 数据、遥感图像等）。
  QgsRasterLayer对象通常由QgsProject管理生命周期，添加到项目后不需要手动删除。
  QGIS的大部分API不是线程安全的，应避免在非主线程中操作栅格图层。
  QgsRasterLayer支持多种栅格格式，具体取决于编译 QGIS 时启用的 GDAL 驱动。
核心功能与特性

• 栅格数据加载：支持多种栅格格式（GeoTIFF、JPEG、PNG、DEM 等），底层通过GDAL库实现格式解析。

• 属性信息获取：可获取图层范围、分辨率、波段数、坐标参考系（CRS）等元数据。

• 像素数据访问：提供接口读取指定坐标或区域的像素值，支持单像素查询和区域数据提取。

• 渲染控制： 支持多种渲染方式（单波段灰度、多波段 RGB、伪彩色等），可自定义颜色映射。

• 项目集成：可添加到QgsProject中进行管理，与地图画布（QgsMapCanvas）联动显示。


常用属性和操作

创建栅格图层

1. // 栅格文件路径和图层名称
2. QString rasterPath = "/path/to/your/raster.tif";
3. QString layerName = "My Raster Layer";
4. // 创建栅格图层
5. QgsRasterLayer* rasterLayer = new QgsRasterLayer(rasterPath, layerName);
6. // 检查图层是否有效
7. if (!rasterLayer->isValid())
8. {
9.   qDebug() << "栅格图层加载失败: " << rasterLayer->error().message();
10.   delete rasterLayer;
11.   return 1;
12. }

复制代码

 工程模板v1.1.0

  

 入坑

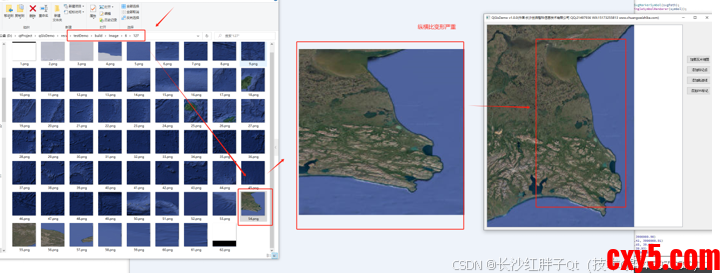

入坑一：纵横比显示错误

问题

  纵横比显示错误，导致变形
  

  

原因

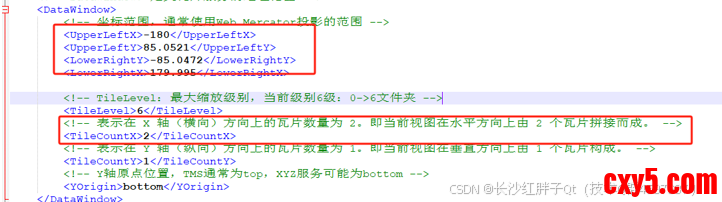

  Xml的坐标系范围不对
解决

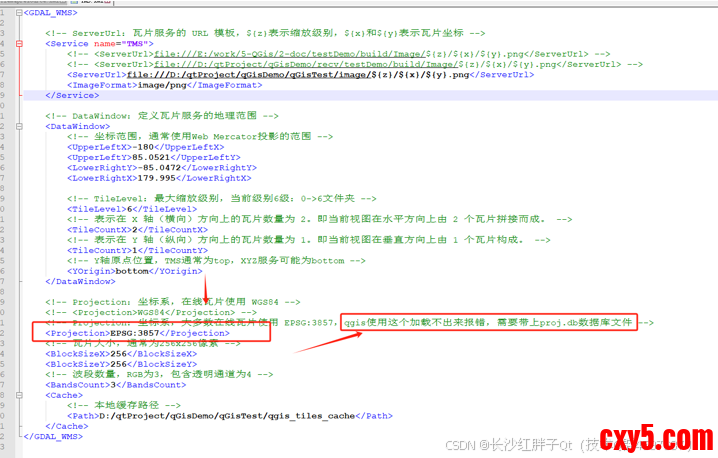

  修正xml配置参数
  

入坑二：修改坐标系种类后空白

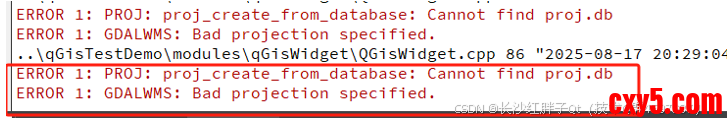

问题

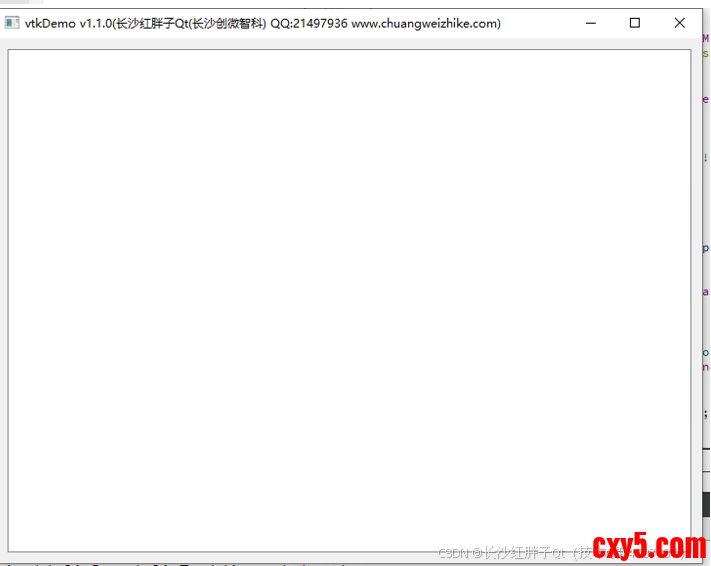

  修改坐标系后空表
  

  

  

尝试

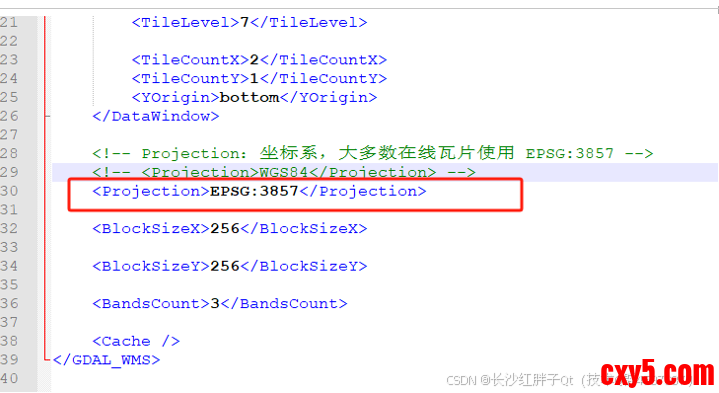

  确保投影定义使用正确的EPSG代码格式，确认没问题。

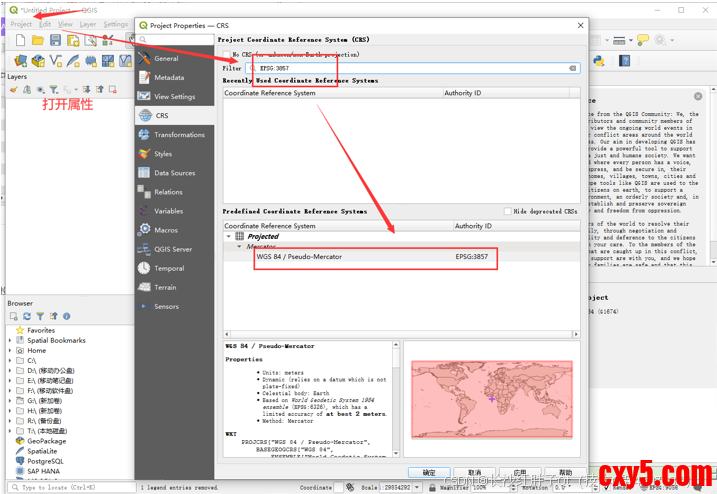

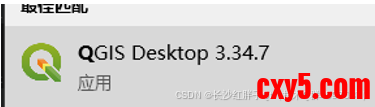

  打开桌面版QGIS看他支持不：
  

  

  是支持的。
解决

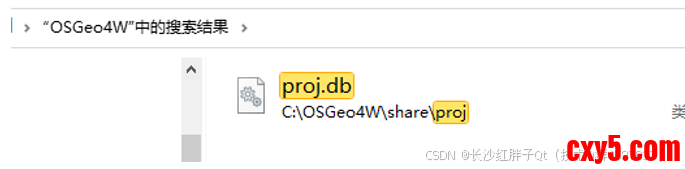

  是数据库.db的问题，部署环境的时候，需要带上：
  

  开发环境的把proj.db带上去，再测试可以了：
  

  
