一、 实验过程中发现的问题
使用ISE进行项目的实现时出现以下错误。
意思很简单,就是使用DSP48E1的数量超出限制,因为没有接触过DSP48E1,所以尝试了很多错误的方法后,我找到项目下的.mrp文件,里面有一行显示 Number of DSP48E1s: 496 out of 480 103%,也就是说我使用的 XC6V1x130t 型号FPGA只有480个DSP48E1,但是我使用了496个。
我的项目中用到了4个fir滤波器,都是160阶的,而且其中两个系数对称,另外两个系数不对称,我在代码中尝试添加其中的某个滤波器,发现系数对称的滤波器会占用80个DSP48E1,系数不对称的fir滤波器会占用160个DSP48E1,并且结合查阅到的资料,DSP48E1主要是用来做乘法器使用的,这就非常合理了。
于是,我适当减少了fir滤波器的系数个数,最终可以成功实现。
二、学习DSP48E1
图中带*号的信号是级联专用信号,只在级联时使用,用户逻辑访问不了。我们只需要关注A、B、C、D、P、INMODE、OPMODE、ALUMODE这几个信号的使用即可。
INMODE

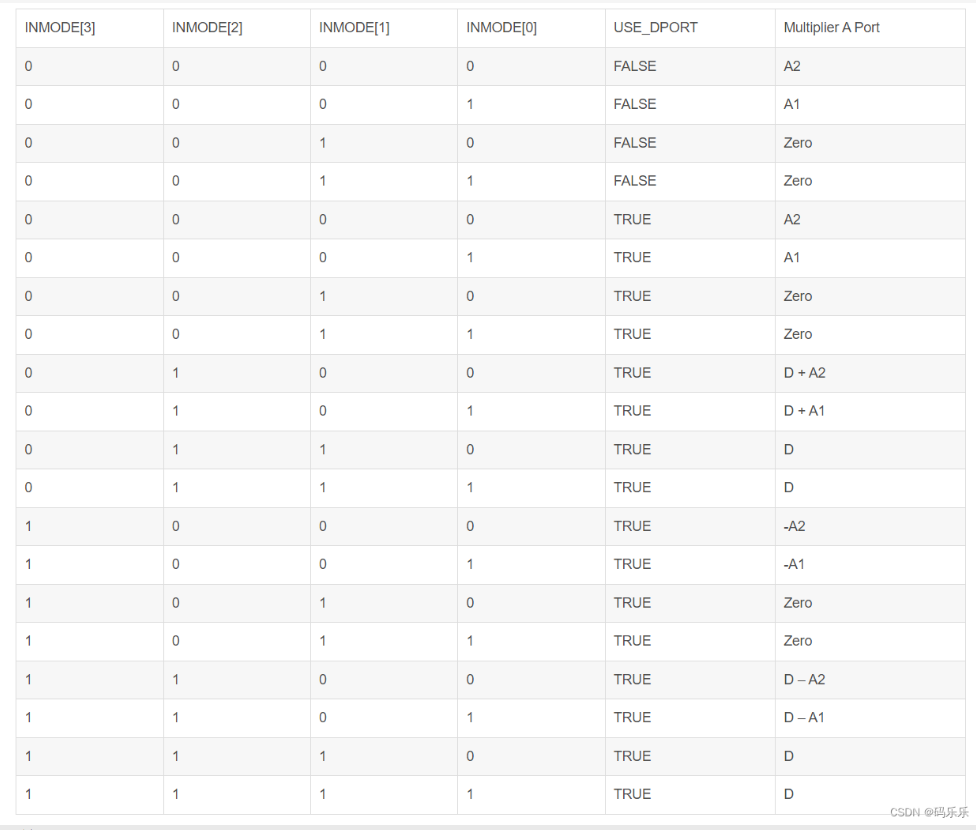

上图主要反映了INMODE与打拍寄存器的关系,可以用下面两个表概括,INMODE一般配置为7'b0000101,做乘法器使用。
OPMODE
X、Y、Z输出与OPMODE的关系如下表所示。
ALUMODE
最终P端口输出与ALUMODE的关系如下所示,其中的CIN就是48位输入信号C。
例程
[code]`timescale 1ns / 1ps//////////////////////////////////////////////////////////////////////////////////// Company: // Engineer: // // Create Date: 2024/06/19 16:58:05// Design Name: // Module Name: tb_DSP48E1// Project Name: // Target Devices: // Tool Versions: // Description: // // Dependencies: // // Revision:// Revision 0.01 - File Created// Additional Comments:// //////////////////////////////////////////////////////////////////////////////////module tb_DSP48E1(); reg R_clk; reg R_reset; reg[29:0] R_A; reg[24:0] R_D; reg[47:0] R_C; reg[17:0] R_B; wire[47:0] W_P; wire[47:0] W_PCIN; reg[4:0] INMODE; reg[6:0] OPMODE; reg[3:0] ALUMODE; reg[3:0] R_num; initial begin R_clk = 1'b0; R_reset = 1'b1; R_A = 30'd100; R_B = 18'd2; R_C = 48'd2000; R_D = 25'd200; R_num = 4'd0; OPMODE = 7'b0000101; // X-M Y-M Z-0 INMODE = 5'b00101; // (D+A1) * B2 这三个输出刚好对齐,第三拍得到运算结果 ALUMODE = 4'b0000; // X+Y+Z+C #100 R_reset = 1'b0; end always#5 R_clk = ~R_clk; always @(posedge R_clk) begin if(R_reset)begin R_A |
