配电监控DLT645电表数据 转EthernetIP项目案例

目录
1        案例说明        1
2        VFBOX网关工作原理        1
3        准备工作        2
4        配置VFBOX网关采集DLT645电表数据        2
5        使用ETHERNETIP转发数据        5
6        其他说明        7
7        案例总结        7
1        案例说明

• 设置网关采集DLT645电表数据数据

• 把采集的数据转成EthernetIP协议转发给其他系统。


2        VFBOX网关工作原理
VFBOX网关是协议转换网关，是把一种协议转换成另外一种协议。网关可以采集西门子，欧姆龙，三菱，AB PLC，DLT645，DLT698电表，modbus rtu tcp，环保的HJ212协议，opc ua和opc da，电力的IEC103 IEC104， IEC61850等，以及EthernetIP，Profinet IO，CCLink，EtherCAT现场总线协议，bacnet，MQTT，mysql，sqlserver数据库。不同型号的网关支持不同的协议，具体支持的协议参考网关侧面标签上的型号。依托500多种型号的网关产品，可以实现多种不同协议之间的互联互通。

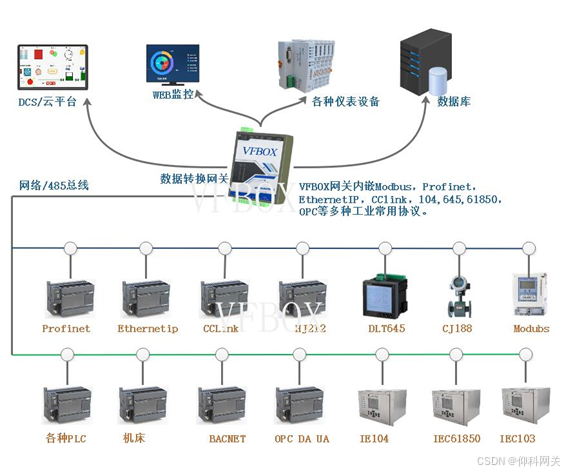

网关连接在不同协议的设备之间，就像一个“翻译”，把一种设备支持的协议，转换成另一种设备支持的协议，从而实现两个不同协议的设备之间的数据交换。工作架构如下：

3        准备工作

• VFBOX网关。支持采集DLT645电表数据，EthernetIP协议转发。

• 电脑。IP设置成192.168.1.198，和网关在同一个网段。

• 网线、12V电源。


4        配置VFBOX网关采集DLT645电表数据

• 打开VFBOX STUDIO软件。新建一个工程。设备类型参考网关背面的标签。可选的型号有：VB301-1100，VB301-1200，VB301-1400，VB302-2400，VB303-2400.




• 新建设备，选择DLT645协议。




• 选择和电表连接的网关上的串口。波特率设置成和电表保持一致。一般是1200（1997）或者2400（2007），偶校验。

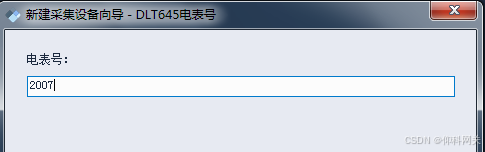

• 输入12位的电表表号。必须是12位。不能确认可找电表厂家确认。如果网关只连接了一个电表，也可以输入AAAAAAAAAAAA，作为广播表号进行单个电表测试。

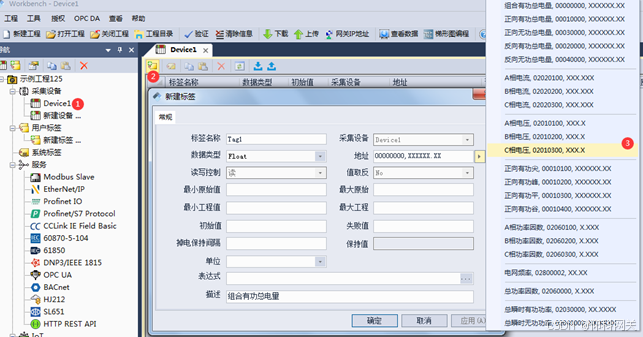

• 按如下顺序，添加要采集的数据。可添加多个数据。

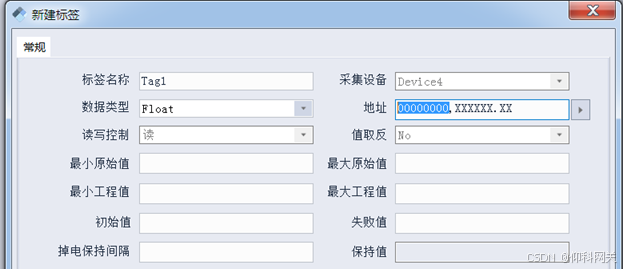

• 如果要采集的数据没有在右面的弹出框中出现，可打开电表的说明书，找到要采集的数据的寄存器地址，手动输入地址即可。如下：00000000修改成寄存器的地址。XXXXXX.XX代表有6位整数部分，2位小数部分，可根据实际情况修改。




• 如下为采集电表的三相电压。




• 完成上述配置后，点击“下载”，把工程下载到网关中，点击“查看数据”，查看网关采集到的数据情况。


5        使用EthernetIP转发数据

• 网关可以作为Ethernet/IP协议的从站，外部设备做Ethernet/IP的主站。

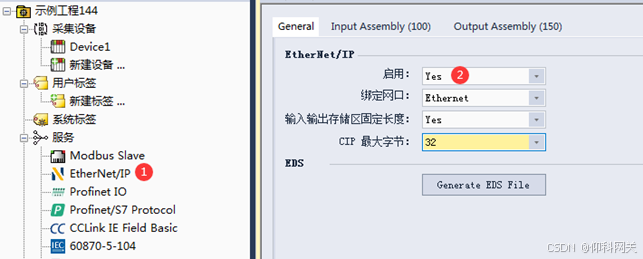

• 到菜单“服务-EtherNet/IP”，启用设置成Yes。





参数        说明
绑定网口        如果是单网口设备，不需要更改。
两个网口的网关，选择网关连接EthernetIP设备的网口。
输入输出存储区固定长度        输入输出区的固定长度，一般选择Yes。对应下面的“CIP最大字节”使用。如果选择yes，CIP最大字节是32，则输入区长度为32个字节，输出区固定长度为32个字节
CIP最大字节        选择输入去和输出区的最大字节长度。单位字节。
Input Assembly（100），        输入数据区，网关输出给主站的数据，路径地址是100
Output Assembly（150）        输出数据区，主站输出给网关的数据，路径地址是150

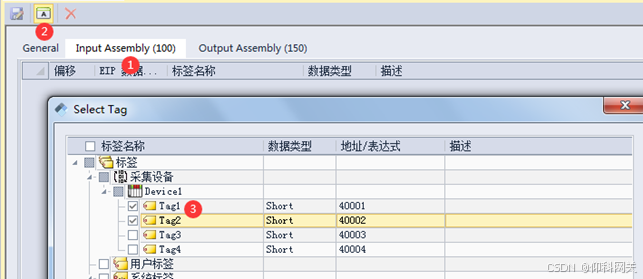

• 点击“Input Assembly”，添加两个数据。Input Assembly是指外部系统来网关读取的数据。

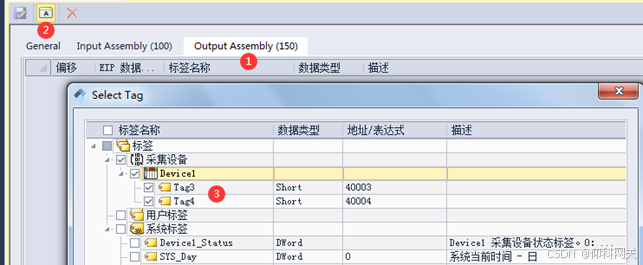

• 点击“Output Assembly”,添加两个数据。Output Assembly是指外部系统要写入到网关的数据。




• 完成以上设置后，点击下载，把工程下载的网关里。

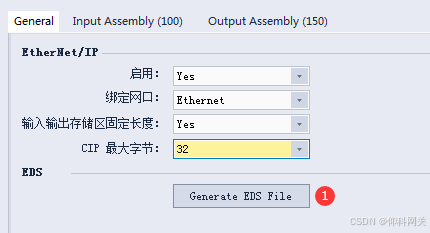

• 点击“Generate EDS File”可以生成EDS文件，把生成的EDS文件下载到EthernetIP主站设备后，就可以和网关进行数据通信了。




• 如果修改了某些参数，需要重新下载工程到网关中，并重新生产EDS文件，然后再导入到相应的设备中。


6        其他说明

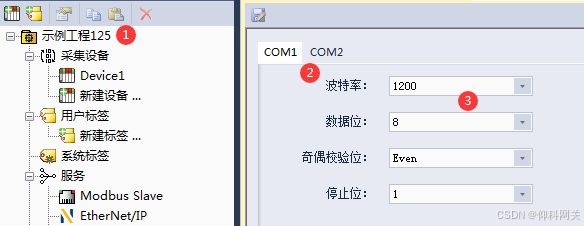

• 如下可以修改网关串口的波特率。




• 如果不能采集到电表的数据。可在检查一下这几个参数配置。1）网关和电表的波特率是否一致。一般电表是1200或者2400，偶检验。2）电表的表号是否正确。如果不能确定，可以输入12个A，进行测试。


7        案例总结
使用协议转换网关可以很方便的实现不同协议的设备之间的数据转换。大量节省了项目实施过程的时间成本，人力成本。VFBOX网关产品都是工业级品质，符合工业应用的场景。只需要简单的参数配置，可以很快完成设备和系统之间的连接。方案优点：

• 不需要修改设备里的程序。

• 不影响设备原有的工作方式和功能。

• 只需要简单的配置就可以实现功能需求。

• 设备长期稳定工作。

• 网关运行架构如下
