《ESP32-S3使用指南—IDF版 V1.6》第二十章 IIC_EEPROM实验

第二十章 IIC_EEPROM实验
1）实验平台：正点原子DNESP32S3开发板
2）章节摘自【正点原子】ESP32-S3使用指南—IDF版 V1.6
3）购买链接：https://detail.tmall.com/item.htm?&id=768499342659
4）全套实验源码+手册+视频下载地址：http://www.openedv.com/docs/boards/esp32/ATK-DNESP32S3.html
5）正点原子官方B站：https://space.bilibili.com/394620890
6）正点原子DNESP32S3开发板技术交流群：132780729

本章将介绍使用ESP32-S3驱动板载的EEPROM进行读写操作。通过本章的学习，读者将学习到使用IIC接口驱动24C02器件。
本章分为如下几个小节：
20.1 24C02简介
20.2 硬件设计
20.3 程序设计
20.4 下载验证
20.1 24C02简介
24C02是一个2K bit的串行EEPROM存储器，内部含有256个字节。在24C02里面还有一个8字节的页写缓冲器。该设备的通信方式IIC，通过其SCL和SDA与其他设备通信，芯片的引脚图如图35.1.2.1所示。

图20.1.1 24C02引脚图
上图的WP引脚是写保护引脚，接高电平只读，接地允许读和写，我们的板子设计是把该引脚接地。每一个设备都有自己的设备地址，24C02也不例外，但是24C02的设备地址是包括不可编程部分和可编程部分，可编程部分是根据上图的硬件引脚A0、A1和A2所决定。设备地址最后一位用于设置数据的传输方向，即读操作/写操作，0是写操作，1是读操作，具体格式如下图20.1.2所示：

图20.1.2 24C02设备地址格式图
根据我们的板子设计，A0、A1和A2均接地处理，所以24C02设备的读操作地址为：0xA1；写操作地址为：0xA0。
在前面已经说过IIC总线的基本读写操作，那么我们就可以基于IIC总线的时序的上，理解24C02的数据传输时序。
下面把实验中到的数据传输时序讲解一下，分别是对24C02的写时序和读时序。24C02写时序图见图20.1.3所示：

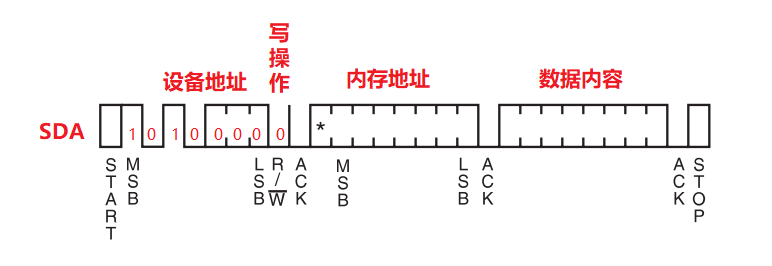

图20.1.3 24C02写时序图
上图展示的主机向24C02写操作时序图，主机在IIC总线发送第1个字节的数据为24C02的设备地址0xA0，用于寻找总线上找到24C02，在获得24C02的应答信号之后，继续发送第2个字节数据，该字节数据是24C02的内存地址，再等到24C02的应答信号，主机继续发送第3字节数据，这里的数据即是写入在第2字节内存地址的数据。主机完成写操作后，可以发出停止信号，终止数据传输。
上面的写操作只能单字节写入到24C02，效率比较低，所以24C02有页写入时序，大大提高了写入效率，下面看一下24C02页写时序图，图20.1.4所示。

图20.1.4 24C02页写时序
在单字节写时序时，每次写入数据时都需要先写入设备的内存地址才能实现，在页写时序中，只需要告诉24C02第一个内存地址1，后面数据会按照顺序写入到内存地址2，内存地址3等，大大节省了通信时间，提高了时效性。因为24C02每次只能8bit数据，所以它的页大小也就是1字节。页写时序的操作方式跟上面的单字节写时序差不多，所以不作过多解释了。参考以上说明去理解页写时序。
说完两种写入方式之后，下面看一下图20.1.5关于24C02的读时序：

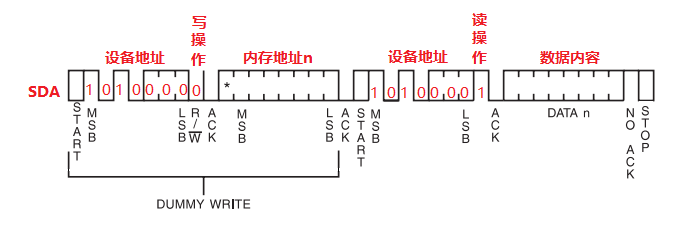

图20.1.5 24C02读时序图
24C02读取数据的过程是一个复合的时序，其中包含写时序和读时序。先看第一个通信过程，这里是写时序，起始信号产生后，主机发送24C02设备地址0xA0，获取从机应答信号后，接着发送需要读取的内存地址；在读时序中，起始信号产生后，主机发送24C02设备地址0xA1,获取从机应答信号后，接着从机返回刚刚在写时序中内存地址的数据，以字节为单位传输在总线上，假如主机获取数据后返回的是应答信号，那么从机会一直传输数据，当主机发出的是非应答信号并以停止信号发出为结束，从机就会结束传输。
20.2 硬件设计
20.2.1 例程功能
通过按下KEY0~4按键来控制蜂鸣器和LED灯开关状态，KEY0和KEY1控制蜂鸣器开与关；KEY2和KEY3控制LED灯开与关。
20.2.2 硬件资源

• LED
  LED- IO1

• 独立按键
  KEY0(XL9555)- IO1_7
  KEY1(XL9555)- IO1_6

• UART_NUM_0（U0TX、U0RX连接至板载USB转串口芯片上）
  U0TXD- IO43
  U0RXD- IO44

• 24C02
  IIC_SCL- IO42
  IIC_SDA- IO41
  20.2.3 原理图
  本章实验使用了板载的24C02芯片，该芯片是一个EEPROM，MCU是通过两个GPIO与该EEPROM进行连接与通信的，该EEPROM与MCU的连接原理图，如下图所示：





图20.1.3.1 24C02与MCU的连接原理图
20.3 程序设计
20.3.1 程序流程图
程序流程图能帮助我们更好的理解一个工程的功能和实现的过程，对学习和设计工程有很好的主导作用。下面看看本实验的程序流程图：

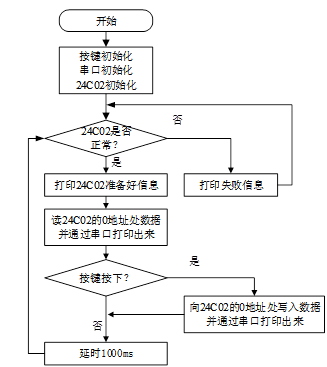

图20.3.1.1 24C02实验程序流程图
20.3.2 IIC_EEPROM函数解析
ESP-IDF提供了一套API来配置IIC。要使用此功能，需要导入必要的头文件：

1. #include "driver/i2c.h"

复制代码

接下来，作者将介绍一些常用的ESP32-S3中的IIC函数，以及24C02中用到的函数，这些函数的描述及其作用如下：
1，设置IIC初始化参数
该函数用给定的配置，来配置IIC总线，该函数原型如下所示：

1. esp_err_t i2c_param_config(i2c_port_t i2c_num, const i2c_config_t *i2c_conf);

复制代码

该函数的形参描述如下表所示：

表20.3.2.1 i2c_param_config函数形参描述
返回值：ESP_OK表示配置成功。其他表示配置失败。
该函数使用i2c_config_t类型的结构体变量传入，该结构体的定义如下所示：

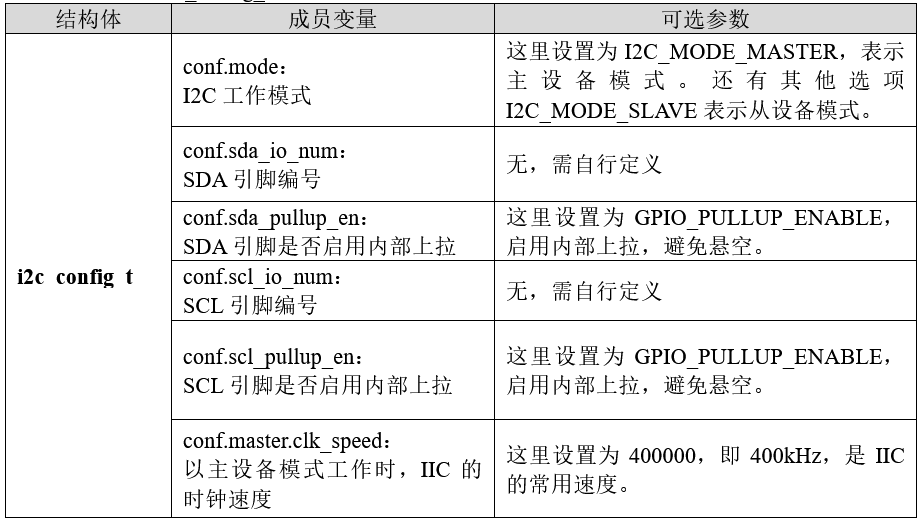

表20.3.2.2 i2c_config_t结构体参数值描述
完成上述结构体参数配置之后，可以将结构传递给 i2c_param_config() 函数，用以实例化IIC并返回IIC句柄。
2，安装IIC驱动
该函数设置某个管脚的中断服务函数，该函数原型如下所示：

1. esp_err_t i2c_driver_install(i2c_port_t i2c_num,
2.                              i2c_mode_t mode,
3.                              size_t slv_rx_buf_len,
4.                              size_t slv_tx_buf_len,
5.                              int intr_alloc_flags);

复制代码

该函数的形参描述如下表所示：

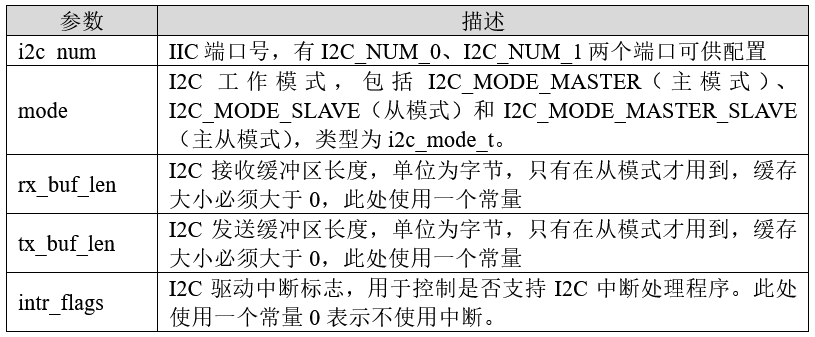

表20.3.2.3 i2c_driver_install()函数形参描述
返回值：ESP_OK表示配置成功。其他表示配置失败。
3，IIC读写操作
根据函数功能，以下函数可以归为一类进行讲解，下面将以表格的形式逐个介绍这些函数的作用与参数。

表20.3.2.4 IIC读写操作函数描述
4，初始化24C02的IIC引脚
在配置24C02芯片引脚之前，需要对IIC初始化进行一个判断。因为ESP32系统不支持同一个外设进行两次初始化，否则会出现系统不断复位的现象。因此，我们需要在24C02的初始化前面添加IIC端口判断。
5，在指定地址写入数据
该函数用于在24C02指定地址写入一个数据，其函数原型如下所示：

1. voidat24cxx_write_one_byte(uint16_t addr, uint8_t data);

复制代码

该函数的形参描述，如下表所示：

表20.3.2.5 函数at24cxx_write_one_byte ()形参描述
返回值：无。
6，在指定地址读出数据
该函数用于在24C02指定地址读出一个数据，其函数原型如下所示：

1. uint8_tat24cxx_read_one_byte(uint16_t addr);

复制代码

该函数的形参描述，如下表所示：

表20.3.2.6  函数at24cxx_read_one_byte ()形参描述
返回值：读取的数据。
7，检查24C02是否正常
在器件的末地址写如：0X55,然后再读取, 如果读取值为0X55则表示检测正常。否则，则表示检测失败，其函数原型如下所示：

1. uint8_t at24cxx_check(void);

复制代码

返回值：1表示检验成功。0表示检验失败。
8，在指定地址读出数据
在24C02里面的指定地址开始读出指定个数的数据，其函数原型如下所示：

1. void at24cxx_read(uint16_t addr, uint8_t *pbuf, uint16_t datalen);

复制代码

该函数的形参描述，如下表所示：

表20.3.2.7  函数at24cxx_read()形参描述
返回值：无。
9，在指定地址读出数据
在24C02里面的指定地址开始读出指定个数的数据，其函数原型如下所示：

1. void at24cxx_write(uint16_t addr, uint8_t *pbuf, uint16_t datalen);

复制代码

该函数的形参描述，如下表所示：

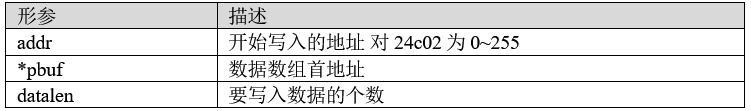

表20.3.2.8  函数at24cxx_write ()形参描述
返回值：无。
20.3.3 IIC_EEPROM驱动解析
在IDF版的10_iic_eeprom例程中，作者在10_iic_eeprom \components\BSP路径下新增了一个24CXX文件夹，用于存放24cxx.c和24cxx.h这两个文件。其中，24cxx.h文件负责声明24CXX相关的函数和变量，而24cxx.c文件则实现了24CXX的驱动代码。下面，我们将详细解析这两个文件的实现内容。
1，24cxx.h文件
为了使代码功能更加健全，所以在24cxx.h中宏定义了不同容量大小的24C系列型号，具体定义如下：

1. #define AT24C01     127
2. #define AT24C02     255
3. #define AT24C04     511
4. #define AT24C08     1023
5. #define AT24C16     2047
6. #define AT24C32     4095
7. #define AT24C64     8191
8. #define AT24C128    16383
9. #define AT24C256    32767
10. /* 开发板使用的是24c02，所以定义EE_TYPE为AT24C02 */
11. #define EE_TYPE     AT24C02

复制代码

2，24cxx.c文件
在24cxx.c文件中，读/写操作函数对于不同容量大小的24Cxx芯片都有相对应的代码块解决处理。下面先看一下at24cxx_write_one_byte函数，实现在AT24Cxx芯片指定地址写入一个数据，代码如下：
[code]/*** @brief        在AT24CXX指定地址写入一个数据* @param       addr: 写入数据的目的地址* @param        data:要写入的数据* @retval       无*/voidat24cxx_write_one_byte(uint16_t addr, uint8_t data){   i2c_cmd_handle_t cmd = i2c_cmd_link_create();   i2c_master_start(cmd);          if(EE_TYPE > AT24C16)    {       i2c_master_write_byte(cmd,                              (AT_ADDR > 8, ACK_CHECK_EN);    /* 发送高地址 */                               }    else    {       i2c_master_write_byte(cmd,0XA0 + ((addr/256)  8, ACK_CHECK_EN);    /* 发送高地址 */                               }    else    {       i2c_master_write_byte(cmd,                               0XA0 + ((addr / 256)
