我们知道，.net编译器在生成托管代码时会将一些重要信息写入PE文件的header和.text section(后边我会介绍这些写入程序集的重要信息是什么)，本文介绍当我们双击一个托管代码写的exe程序时发生的事情。
以下说明所使用的工具是VS2005+sos.dll，示例程序代码如下： using System;
using System.Collections.Generic;
using System.Text;
namespace hello
{
class Program
{
static void Main(string[] args)
{
Int32 a = 1;
Int32 b = 2;
b = a + b;
Console.WriteLine(b);
Console.ReadKey();
}
}
}
那么CLR是如何被加载的呢？
1、当你双击一个.exe文件时，Windows操作系统提供的PE Loader会将该exe文件载入内存；
(1)、首先明确一点，PE Loader问什么能加载exe文件呢？因为exe文件就是一种PE文件，PE(Portable Execute)文件是微软Windows操作系统上的程序文件，
EXE、DLL、OCX、SYS文件以及COM组件都是PE文件。
(2)、有必要了解一下PE文件的结构：
图 1
1) Dos stub
由100个左右的字节所组成，用来输出类似“这个程序不能在DOS下运行！”这样的错误信息；
2) PE Signature
DWORD类型，PE文件签名，用来表示这是个PE文件，用ASCII码表示；
3) File Header
包含PE文件最基本信息，通过dumpbin可以看到，如图2所示 从这里可以看到：CPU类型为14c，是Intel I386、I486或者I586；section的数量为2；链接器产生这个文件的日期；COFF符号表的文件偏移量，为0；COFF符号表的符号数目，为0；Optional Header的大小。
图2
4) Optional Header
用来存储除了基本信息以外的其他重要信息，具体含义大家可以查阅PE文件格式的相关资料，我这里对一些关心的域根据图3进行一下说明：
-- entry point，指明这个PE文件的入口地址，是一个RVA(相对虚拟地址)；
-- base of code，代码块起始地址的RVA，在内存中，代码块通常在PE首部之后，数据块之前；
-- base of data，数据块；
-- image base，PE文件被链接器重定位后的内存地址，可以是链接器优化，节省载入时间和空间；
-- subsystem，可执行文件的用户界面使用的子系统类型。具体值的含义为：
1 不需要子系统（比如设备驱动）
2 在Windows图形用户界面子系统下运行
3 在Windows字符子系统下运行（控制台程序）
5 在OS/2字符子系统下运行（仅对OS/2 1.x）
7 在 Posix 字符子系统下运行
所以可以看到我们的程序是一个控制台程序。
-- 最后定义了一些数据目录，具体内容不再赘述。
图 3
5) section header
Section header可以有一个或多个，见图4、图5、图6。
-- name，表示这个section的名字，例如这个section的名字为.text；
-- virtual address，保存section中数据被载入内存后的RVA；
-- file pointer to raw data，从文件开头到section中数据的偏移量。
图 4
-- Section 的原始数据
图 5
图 6
-- CLR头，从图7可以找到随托管代码IL同时生成的元数据表的RVA。
图 7
2、PE loader通过查找CLR头发现该目录不为空，则自动将mscoree.dll载入进程地址空间中，mscoree.dll一定是唯一的，且总是处于系统目录的system32下，例如我的机器为C:\WINDOWS\system32目录下。.net 2.0的mscoree.dll的大小只有256k左右，这个dll被叫做shim，它的作用是连接PE文件和CLR之间的一个桥梁。
3、PE loader接着会找到entry point，例如本例中图3所示，这个PE文件的入口点地址为0040251E，然后通过这个地址来查找.text section的原始数据表，由图6所示，0040251E这个地址开始的6个字节的内容为【FF 25 00 20 40 00】，这个内容就是由编译器写入PE文件的.text section的重要信息，FF在x86汇编语言与机器码对照表中代表无条件转移指令Jmp，这条指令的作用是无条件跳转到00402000地址处，从图3可以看到image base 是00400000，2000是import address table的RVA地址，由图7可以看到，此时程序会跳转到00402000这个地址所引用的mscoree.dll的_CorExeMain(_CorExeMain为mscoree.dll的入口方法)方法，所有的托管应用都会通过上述过程找到并执行_CorExeMain方法；
4、_CorExeMain方法会帮助程序找到并载入适当的CLR版本，在.net 2.0以后实现CLR的程序集为mscorwks.dll或mscorsvr.dll，例如，在我的机器上mscorwks.dll的位置是：C:\WINDOWS\Microsoft.NET\Framework\v2.0.50727\；
5、启动CLR服务，开始初始化工作，这个初始化工作包括:
-- 分配一块内存空间，建立托管堆及其它必要的堆，由GC监控整个托管堆
-- 创建线程池
-- 创建应用程序域(AppDomain):利用sos.dll可以查看CLR创建了哪些AppDomain。
用VS2005打开我们的程序，在即时窗口中敲入：.load sos.dll。

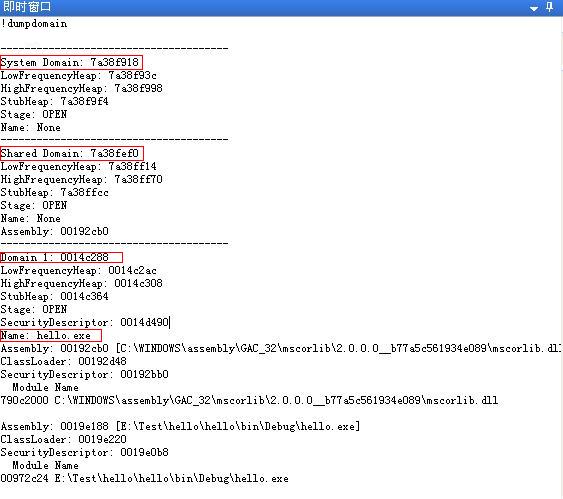

在VS2005的即时窗口中敲入：!dumpdomain，（注：这个结果是完成步骤7后的结果），但是依然可以说明问题：
图 8
由图8可见，CLR创建了System Domain、Shared Domain和Domain1，这个Domain1是默认Appdomain。
6、接下来就会向默认AppDomain中载入mscorlib.dll，由图八可见，任何托管代码，CLR在创建好默认AppDomain后，第一个载入的组件一定是mscorlib.dll，实际上这个组件定义了System.Object、所有基元类型：如System.Int32等，利用sos.dll可以看到有哪些类被载入，依据Domain 1里的Module地址，在即时窗口敲入命令!dumpmodule -mt 790c2000，结果如下，比较长，我只列出部分：
图 9
从图9可以看到System.Object被第一个加载进来，接着是System.ICloneable、System.IEnumerable、System.Collection.ICollection、
System.Collection.IList、System.Array……
7、产生主线程后可能会触发一些mscorlib.dll里的类型并加载入内存，接着，当你的PE文件：hello.exe被载入后，默认Appdomain的名字被改为你的PE文件的名字，载入过程完成后的结果可见图8。
8、包含在mscorwks.dll中的_CorExeMain2方法接管主线程，_CorExeMain2的代码如下：
_CorExeMain2
__int32 STDMETHODCALLTYPE _CorExeMain2( // Executable exit code.
PBYTE pUnmappedPE, // -> memory mapped code
DWORD cUnmappedPE, // Size of memory mapped code
__in LPWSTR pImageNameIn, // -> Executable Name
__in LPWSTR pLoadersFileName, // -> Loaders Name
__in LPWSTR pCmdLine) // -> Command Line
{
// This entry point is used by clix
BOOL bRetVal = 0;
//BEGIN_ENTRYPOINT_VOIDRET;
// Before we initialize the EE, make sure we've snooped for all EE-specific
// command line arguments that might guide our startup.
HRESULT result = CorCommandLine::SetArgvW(pCmdLine);
if (!CacheCommandLine(pCmdLine, CorCommandLine::GetArgvW(NULL))) {
LOG((LF_STARTUP, LL_INFO10, " rogram exiting - CacheCommandLine failed\n"));
bRetVal = -1;
goto exit;
}
if (SUCCEEDED(result))
result = CoInitializeEE(COINITEE_DEFAULT | COINITEE_MAIN);
if (FAILED(result)) {
VMDumpCOMErrors(result);
SetLatchedExitCode (-1);
goto exit;
}
// This is here to get the ZAPMONITOR working correctly
INSTALL_UNWIND_AND_CONTINUE_HANDLER;
// Load the executable
bRetVal = ExecuteEXE(pImageNameIn);
if (!bRetVal) {
// The only reason I've seen this type of error in the wild is bad
// metadata file format versions and inadequate error handling for
// partially signed assemblies. While this may happen during
// development, our customers should not get here. This is a back-stop
// to catch CLR bugs. If you see this, please try to find a better way
// to handle your error, like throwing an unhandled exception.
EEMessageBoxCatastrophic(IDS_EE_COREXEMAIN2_FAILED_TEXT, IDS_EE_COREXEMAIN2_FAILED_TITLE);
SetLatchedExitCode (-1);
}
UNINSTALL_UNWIND_AND_CONTINUE_HANDLER;
exit:
STRESS_LOG1(LF_STARTUP, LL_ALWAYS, "rogram exiting: return code = %d", GetLatchedExitCode());
STRESS_LOG0(LF_STARTUP, LL_INFO10, "EEShutDown invoked from _CorExeMain2");
EEPolicy::HandleExitProcess();
//END_ENTRYPOINT_VOIDRET;
return bRetVal;
}
我们可以看到它有一句bRetVal = ExecuteEXE(pImageNameIn); 而ExecuteEXE将调用System Domain中的SystemDomain::ExecuteMainMethod方法，代码如下：
ExecuteEXE
BOOL STDMETHODCALLTYPE ExecuteEXE(__in LPWSTR pImageNameIn)
{
STATIC_CONTRACT_GC_TRIGGERS;
WCHAR wzPath[MAX_PATH];
DWORD dwPathLength = 0;
EX_TRY_NOCATCH
{
// get the path of executable
dwPathLength = WszGetFullPathName(pImageNameIn, MAX_PATH, wzPath, NULL);
if (!dwPathLength || dwPathLength > MAX_PATH)
{
ThrowWin32( !dwPathLength ? GetLastError() : ERROR_FILENAME_EXCED_RANGE);
}
SystemDomain::ExecuteMainMethod( NULL, (WCHAR *)wzPath );
}
EX_END_NOCATCH;
return TRUE;
}
然后由ExecuteMainMethod方法对默认应用程序域进行一些设置，最后通过pDomain->m_pRootAssembly->ExecuteMainMethod(NULL)，这里pDomain是一个AppDomain类型的实例，代码如下：
Assembly::ExecuteMainMethod
INT32 Assembly::ExecuteMainMethod(PTRARRAYREF *stringArgs)
{
CONTRACTL
{
INSTANCE_CHECK;
THROWS;
GC_TRIGGERS;
MODE_ANY;
ENTRY_POINT;
INJECT_FAULT(COMPlusThrowOM());
}
CONTRACTL_END;
HRESULT hr = S_OK;
INT32 iRetVal = 0;
BEGIN_ENTRYPOINT_THROWS;
Thread *pThread = GetThread();
MethodDesc *pMeth;
{
// This thread looks like it wandered in -- but actually we rely on it to keep the process alive.
pThread->SetBackground(FALSE);
GCX_COOP();
pMeth = GetEntryPoint();
if (pMeth) {
RunMainPre();
hr = ClassLoader::RunMain(pMeth, 1, &iRetVal, stringArgs);
}
}
//RunMainPost is supposed to be called on the main thread of an EXE,
//after that thread has finished doing useful work. It contains logic
//to decide when the process should get torn down. So, don't call it from
// AppDomain.ExecuteAssembly()
if (pMeth) {
if (stringArgs == NULL)
RunMainPost();
}
else {
StackSString displayName;
GetDisplayName(displayName);
COMPlusThrowHR(COR_E_MISSINGMETHOD, IDS_EE_FAILED_TO_FIND_MAIN, displayName);
}
if (FAILED(hr))
ThrowHR(hr);
END_ENTRYPOINT_THROWS;
return iRetVal;
}
代码中GetEntryPoint将通过MetaData表提供的接口查找包含.entrypoint的类型，接着返回入口方法(在C#中这个入口方法一定是Main方法)的一个MethodDesc类型的实例，获取MethodDesc类型实例的这个过程我认为是：CLR通过读取元数据表，定位入口方法所属的类型，建立这个类型的EECLASS(EECLASS结构中包含重要信息有：指向当前类型父类的指针、指向方法表的指针、实例字段和静态字段等)和这个类型所包含方法的Method Table(方法表由一个个Method Descripter组成，具体到内存中就是指向若干MethodDesc类型实例的地址)，通过EEClass::FindMethod方法找到并返回入口方法的MethodDesc类型实例。
最后通过ClassLoader::RumMain来执行入口方法。

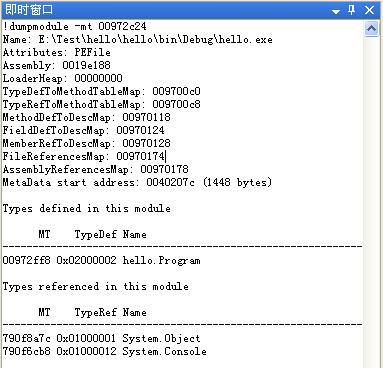

(1)、在即时窗口敲入命令!dumpmodule -mt 0097c24，有如下结果：
图 10
从图10可以看到在当前模块中所定义的类型：hello.Program和所引用的类型：System.Object和System.Console。

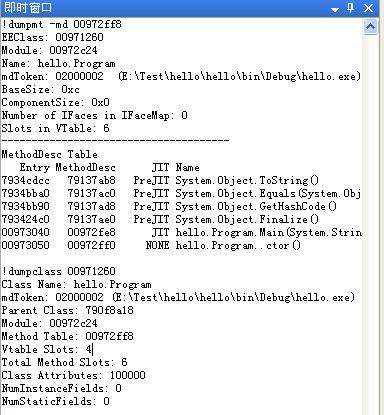

(2)、在即时窗口敲入命令!dumpmt –md 00972ff和!dumpclass 00971260后，有如下结果：

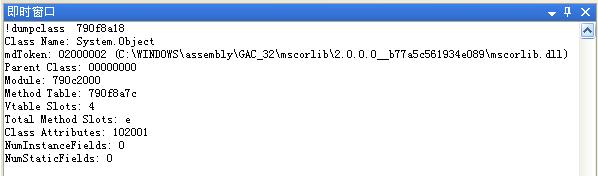

图 11 由图11可以得到如下信息：为hello.Program类型分配的EECLASS在内存中的地址为00971260，通过这个地址查看其信息，发现hello.Program的父类地址为： 790f8a18，在即时窗口敲入命令!dumpclass 790f8a18，有图12，可见hello.Program类型的父类为：System.Object。
图 12 方法表Method Table的地址为00972ff8。
(3)、方法表里存的是什么呢？其实是当前类型中所有定义和引用到的方法的入口点，这个入口点被叫做Method descriptors，从图11可以看到。
(4)、实际上Method descriptors被分为两个部分，第一部分是m_CodeOrIL，在当前方法没有被JIT的时候，m_CodeOrIL存的是这个方法的MSIL的RVA，也就是从这个RVA可以找到当前方法的MSIL代码；第二部分是对JIT编译器的一个Stub(存根)，当方法是第一次被调用的时候，CLR会通过这个Stub调用mscorjit.dll组件，通过查找元数据表中入口方法的RVA和.Text section中的原始表的数据，找到这个方法对应的MSIL代码，然后将其编译为本地CPU指令，假设这里存到地址RVA1，最后将m_CodeOrIL和Stub的值都修改为RVA1，那么当这个方法第二次被调用的时候将会直接通过RVA1去寻找本地代码，换句话说只有当方法第一次被调用的时候才会被Jit编译器编译，之后则直接使用编译好的本地代码。同时这也说明托管代码被编译了两次，第一次编译是将托管代码编译为MSIL代码，并同时生成Metadata元数据文件，第二次编译发生在方法被调用时由Jit编译器完成。
(5)、在即时窗口敲入命令!dumpmd 00972fe8和!dumpmd 00972f0可以看到已经被Jit过的和还没有被Jit的方法的信息：
图 13
被Jit过得方法则会修改m_CodeOrIL，如Main方法的m_CodeOrIL被指向地址00e50070，而没有被Jit的方法m_CodeOrIL的值为ffffffffffffffff。
(6)、在即时窗口敲入命令!u 00e50070，结果如下：
图 14
图14列出helloProgram.Main方法的本地代码。而如果在即时窗口敲入命令!u ffffffffffffffff则显示Unmanaged code。
9、进入Main方法，进而执行后续程序。
最后，从上述分析也可以看出，.NET的几个核心组件的被调用顺序大致是： mscoree.dll -----> mscorwks.dll(mscorsvr.dll) -----> mscorlib.dll ----->mscorjit.dll。
一般来说调试.NET程序使用VS2005就可以了，但是要想得到更详细的信息，如内存情况等就需要借助其他工具了，个人觉得sos.dll和Windbg是很好的工具，Windbg可以在http://www.microsoft.com/whdc/devtools/debugging/default.mspx下载，而如果你装的是VS2005 Team Version，那么自带sos.dll。
关于CLR的详细内容，大家可以通过微软的 Shared Source Common Language Infrastructure(SSCLI)，来了解关于CLR的一些内部机理，大家可以到
http://www.microsoft.com/downloads/details.aspx?FamilyId=8C09FD61-3F26-4555-AE17-3121B4F51D4D&displaylang=en下载，相信会对理解CLR有所帮助，另外就是由蔡學鏞写的http://www.microsoft.com/taiwan/msdn/columns/DoNet/loader.htm，文章挺早，但很经典，大家可以看看。
