本章，我们将继续使用ESP32-S3的硬件IIC接口去驱动AP3216C传感器，检测环境光强度（ALS）、接近距离（PS）和红外线强度（IR）等环境参数。本章分为如下几个小节：
本章分为如下几个小节：
25.1 AP3216C简介
25.2 硬件设计
25.3 程序设计
25.4 下载验证
25.1 AP3216C介绍
AP3216C是敦南科技推出的一款三合一环境传感器， 包含了：数字环境光传感器（ALS）、接近传感器（PS）和一个红外LED（IR）。该芯片通过IIC接口和MCU连接，并支持中断（INT）输出。AP3216C实物图如下图所示：

图25.1.1 AP3216C实物图
AP3216C的特点如下：
l   IIC接口，支持高达400KHz通信速率
l   支持多种工作模式（ALS、PS+IR、ALS+PS+IR等）
l   内置温度补偿电路
l   工作温度支持-30~80℃
l   环境光传感器具有16位分辨率
l   接近传感器具有10位分辨率
l   红外传感器具有10位分辨率
l   超小封装（4.12.41.35mm）
因为以上一些特性，AP3216C被广泛应用于智能手机上面，用来检测光强度（自动背光控制），和接近开关控制（听筒靠近耳朵，手机自动灭屏功能）。

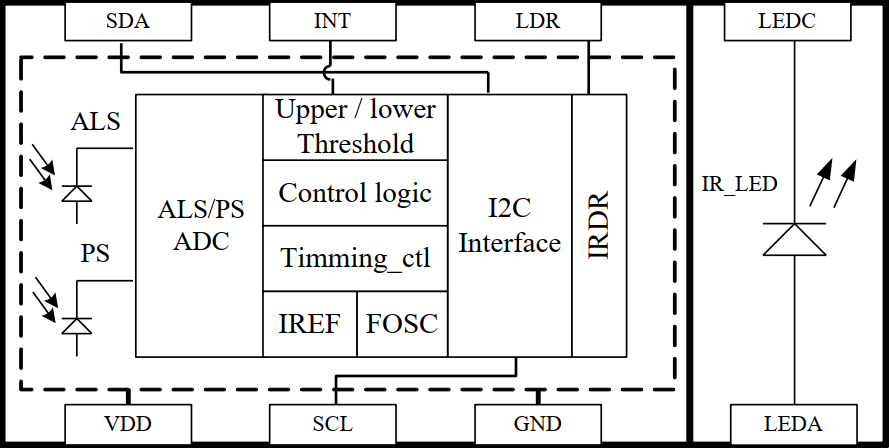

AP3216C的框图如下图所示。

图25.1.2 AP3216C框图

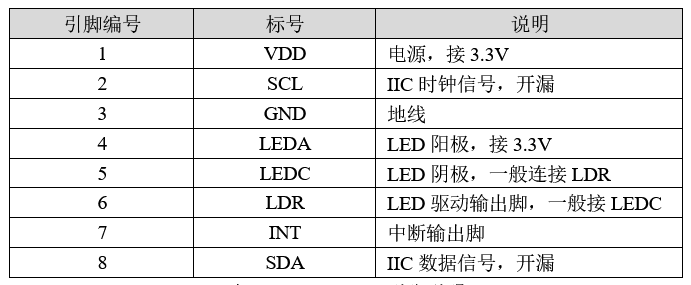

AP3216C的引脚说明如下表所示。

表25.1.1 AP3216C引脚说明
AP3216C和主控芯片只需要连接SCL、SDA和INT，就可以实现驱动。其SCL和SDA同24C02、XL9555共用，连接在IO41和IO42上，INT脚连接在XL9555的P0_0上。
25.1.1 AP3216C寻址
要进行IIC通信，首先得知道器件地址，AP3216C器件地址是7位的，具体格式如下表。

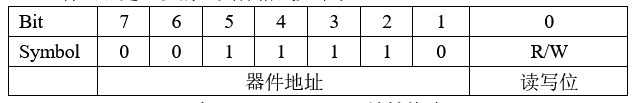

表25.1.1.1 AP3216C地址格式

AP3216C器件地址为“0011110”即0x1E。读操作地址就为0x3D（0x1E
