allegro01

1.dsn文件即design文件

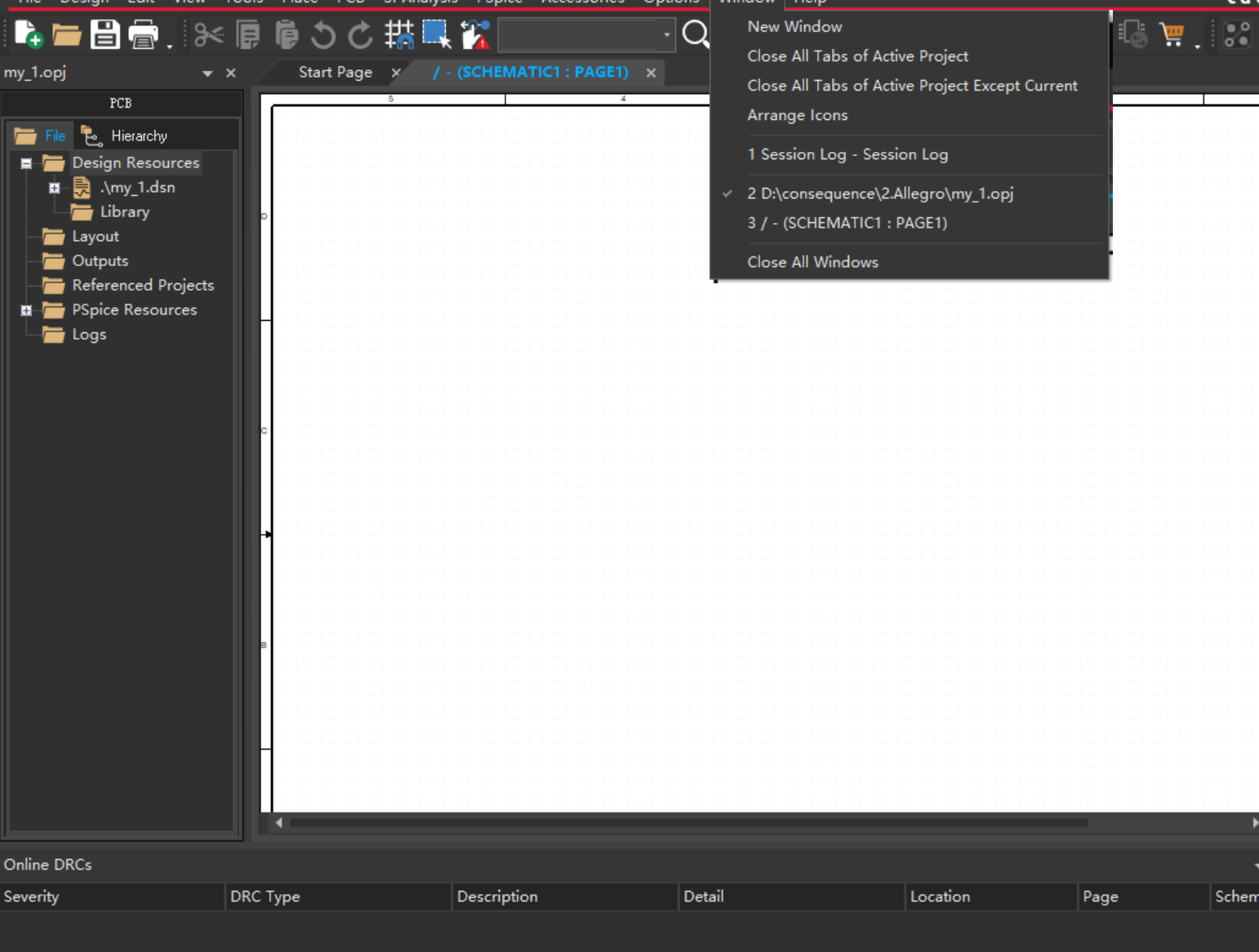

sessinlog 即反映错误，windows->session log

 2.工程管理器

preference project 可以引入想要参考的文件，放置在该wenjian

design cache 放置记录，对相同的器件记录一次，相同器件变化的话会额外记录，主要用来更新原理图和建库

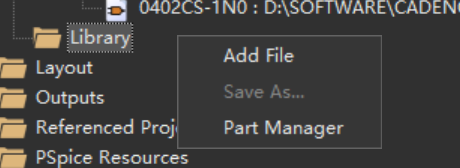

 添加或者新建原理图库
二、Capture环境设置
1.Preference设置

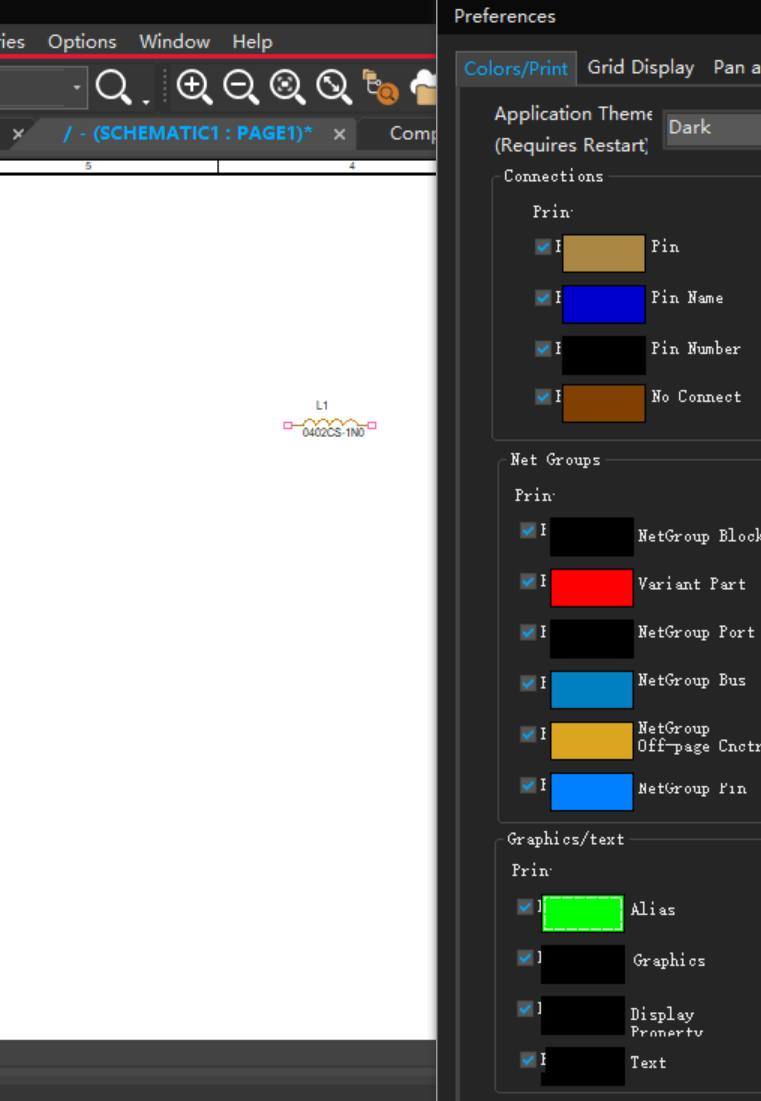

• 颜色与打印

•

   options->preference->可以设置网表颜色(alias)

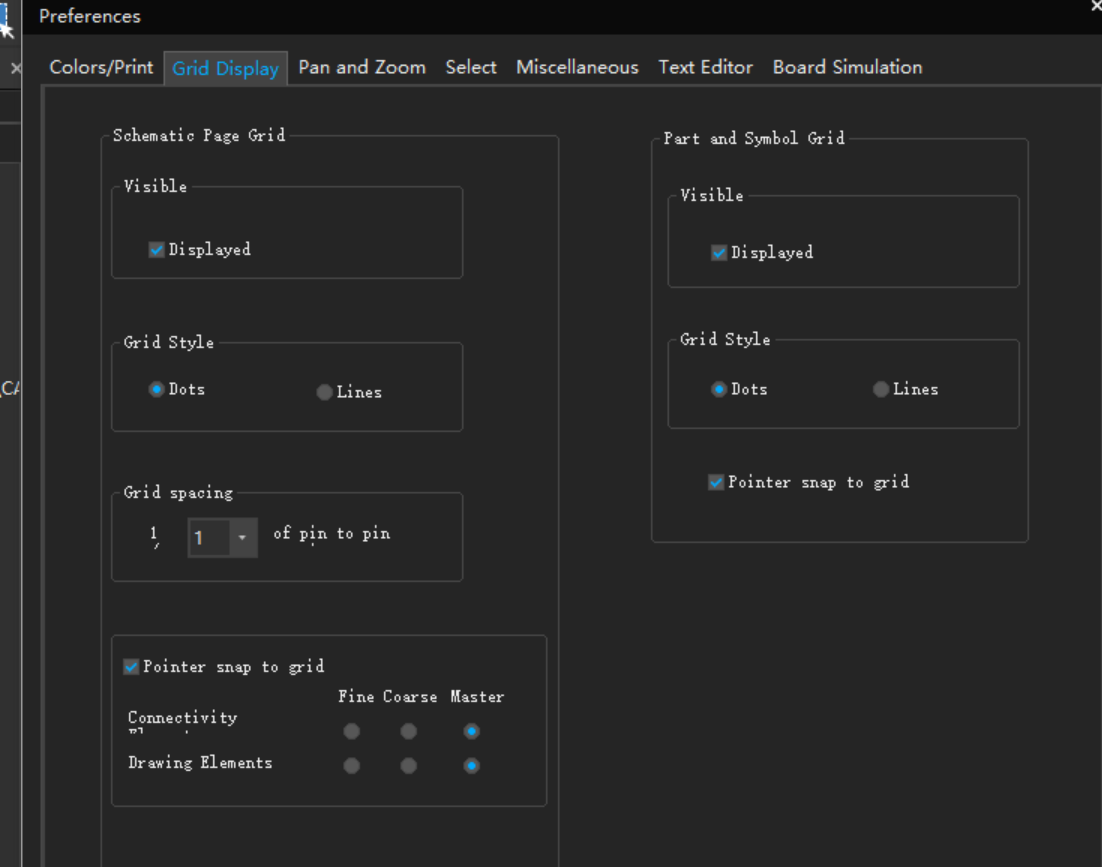

• 栅格显示

•


• 分别对应原理图绘制的栅格和器件绘制的栅格，grid spacing表示栅格大小

• 缩放比例 pan and zoom

• 选择模式 select 框选

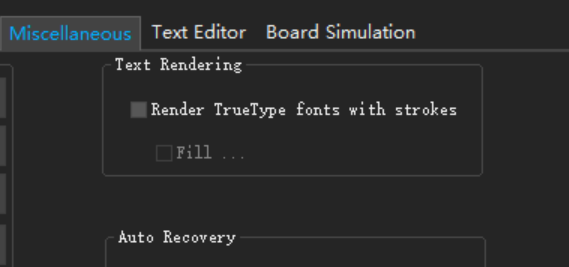

• 文字编辑 miscellaneous 做标识用

•

   库里面文字实心空心，auto recovery 设置自动保存时间，auto reference 放置元器件自动编号，wire drag即允许两个元器件放在一起引脚自动连接

• 电路板仿真

• 杂项
