1-STM32F103最小系统

本文摘要

STM32F103C8T6单片机最小系统，就是让单片机能够正常运行，最少且必须的器件所组成的系统。所以只有硬件部分，不涉及软件编程。故本文只给出了最小系统原理图和说明。下一篇文章介绍软件编程将SYSCLK配置为72MHz，并进行点灯实验。
一、说明

本系列，将整理STM32F103内置外设的使用，“基于标准库“进行学习开发，并将手册说明与标准库代码进行对应学习,文章最后提供参考资料链接。
1.本文参考资料如下：

1. ## 1.硬件平台
2. STM32F103C8T6最小系统板
3. ## 2.软件平台
4. MDK5
5. ## 3.参考文档
6. 1.《1-STM32F10x-中文参考手册》
7. 2.《3-STM32F103xCDE数据手册(中文)》
8. 3. 《STM32F103C8T6核心板原理图》

复制代码

二、STM32命名规则如图所示

1. * STM32 = 基于ARM的32位为控制器
2. * F = 通用系列
3. * 103  = 增强型
4. * C = 48脚
5. * 8 = 64K字节的闪存存储器
6. * T = LQFP封装
7. * 6 = 工业级温度范围：-40°C~85°C

复制代码

三、STM32F103C8T6最小系统

定义： 所谓单片机最小系统，就是让单片机能够正常运行，最少且必须的器件所组成的系统。
单片机最小系统上电之后，单片机可以正常复位，下载程序，除此之外没有其他任何功能。
在最小系统保证正确的基础上，可以依次添加其他功能模块或器件，使之单片机具有实际功能。
STM32单片机最小系统包括5个部分：

1. 1. 电源电路
2. 2. 时钟电路
3. 3. 下载电路
4. 4. 复位电路
5. 5. 启动电路

复制代码

1.STM32F103C8T6最小系统板如下图所示：

四、STM32F103C8T6最小系统原理图

除开STM32F103C8T6芯片外，还需要图中的5个外围电路，单片机才能正常工作。
1.电源电路

使用micro usb接口供电，使用MIC5219-3.0YM5-TR线性稳压器芯片将5V电压转换位3.3V电压供给STM32F103C8T6芯片。
LED1作为通电指示灯，插上micro usb后，LED1亮起表示供电正常。
2.时钟电路

单片机要正常工作，需要稳定的时钟，STM32F103C8T6的系统时钟(SYSCLK)来源有3个时钟源可以选择(HSI、HSE、PLL),即外部高速时钟HSE，内部高速时钟HSI，PLL时钟是通过HSE倍频得到的。由于HSI只有8MHz,而且精度较差，所以通常外接8MHz高速时钟HSE,通过单片机内部倍频器后PLL变成72MHz,然后PLL作为SYSCLK时钟,最终单片机系统时钟SYSCLK为72MHz。

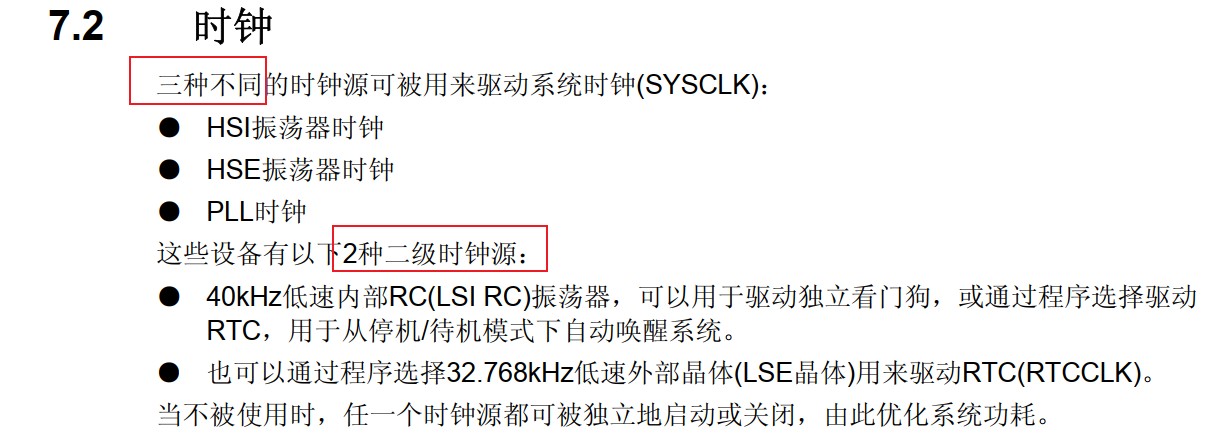

2.1 STM32中文参考手册 RCC节 时钟源说明：

3.下载电路

STM32F103C8T6支持SW和JTAG两种下载接口，由于标准JTAG需要20条线，而SW只需要3条线即可下载程序，所以通常都使用SW接口进行下载程序。
4.复位电路

STM32F10xxx支持3复位形式:系统复位、上电复位、备份区域复位。其中系统复位又包括：

• NRST引脚低电平复位

• WWDG复位

• IWDG复位

• SW复位

• 低功耗管理复位
  这五种之中，只有NRST引脚是硬件上复位，所以当程序跑飞后，使用此方式复位单片机。

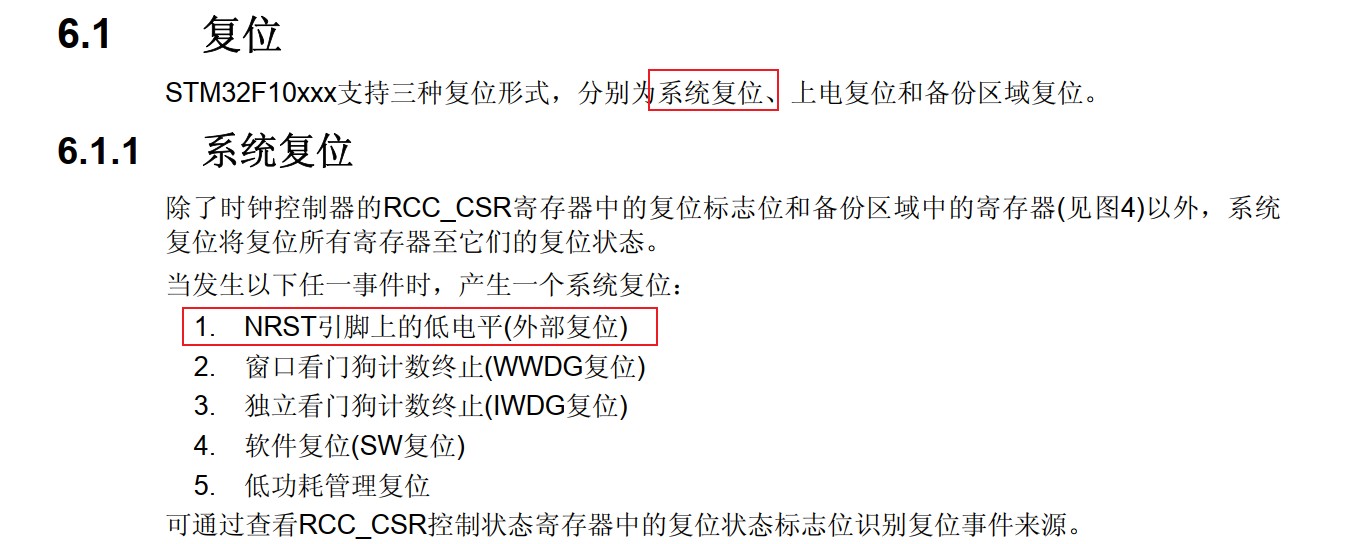

4.1 STM32中文参考手册 复位节 复位方式说明：

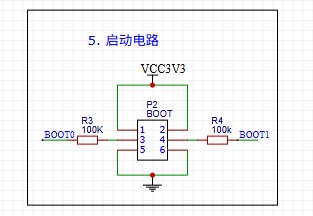

5.启动电路

STM32支持三种启动方式，通过boot0和boot1两个引脚的高低电平组合来进行选择。通常使用主闪存启动方式，即flash启动(boot0=0,boot1=0)。

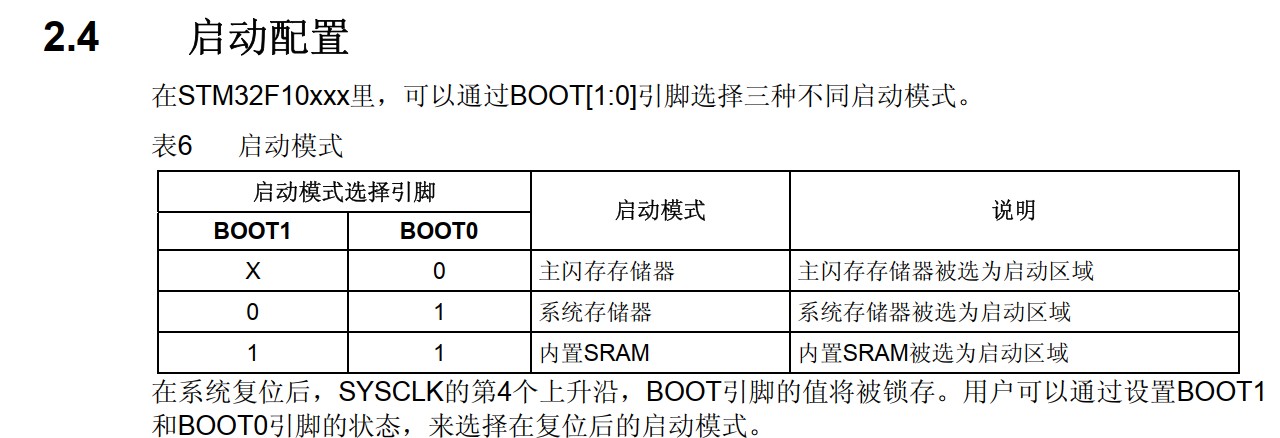

5.1 STM32中文参考手册 启动配置 说明：

五、结语

STM32最小系统板也就10块钱左右，但是其中包含的硬件知识还是挺多的，初学者建议大家直接购买最小系统板，自己画原理图打板焊接调试的话，还是有不小难度，主要精力可放在软件编程上，熟悉大致硬件原理即可。后续大家熟悉了之后可以自己动手画一个最小系统板并焊接，然后调试看看能否下载程序和点亮一颗LED灯。
六、文章参考资料链接

https://gitee.com/muzi_wood/stm32-f103
