数据转换扩展板

1.总体介绍

数据转换板是一种用于通过串行通信I2C接口来采集信号波形或输出信号的扩展模块，具有以下主要特点：

• 小尺寸设计：可以与XIAO系列主控板直接连接，也可以作为独立模块使用；使用IPEX1接口作为信号输入和输出，尺寸小。

• I2C接口：提供I2C总线接口进行堆叠式级联，最多支持4个扩展板连接，支持高达16通道的信号输入和2通道的信号输出，板载16位高精度ADC和12位DAC芯片，可应用于信号精确采集场景。

• 信号输入与输出：输入信号采样率高达860Hz，输出信号最高频率为50KHz，单个扩展板支持4通道信号输入和1通道信号输出。

• 信号输入滤波：信号输入部分使用了小滤波电容，用于滤除高频噪声，确保输入信号更加平滑。

• 信号输出缓冲隔离：在信号输出端放置了电压跟随器，提高输出信号的驱动能力，同时隔离电路前后级。

• 稳定供电：在运放部分加入钽电容进行滤波，保证供电稳定。





2.接口说明

2.1 通信接口

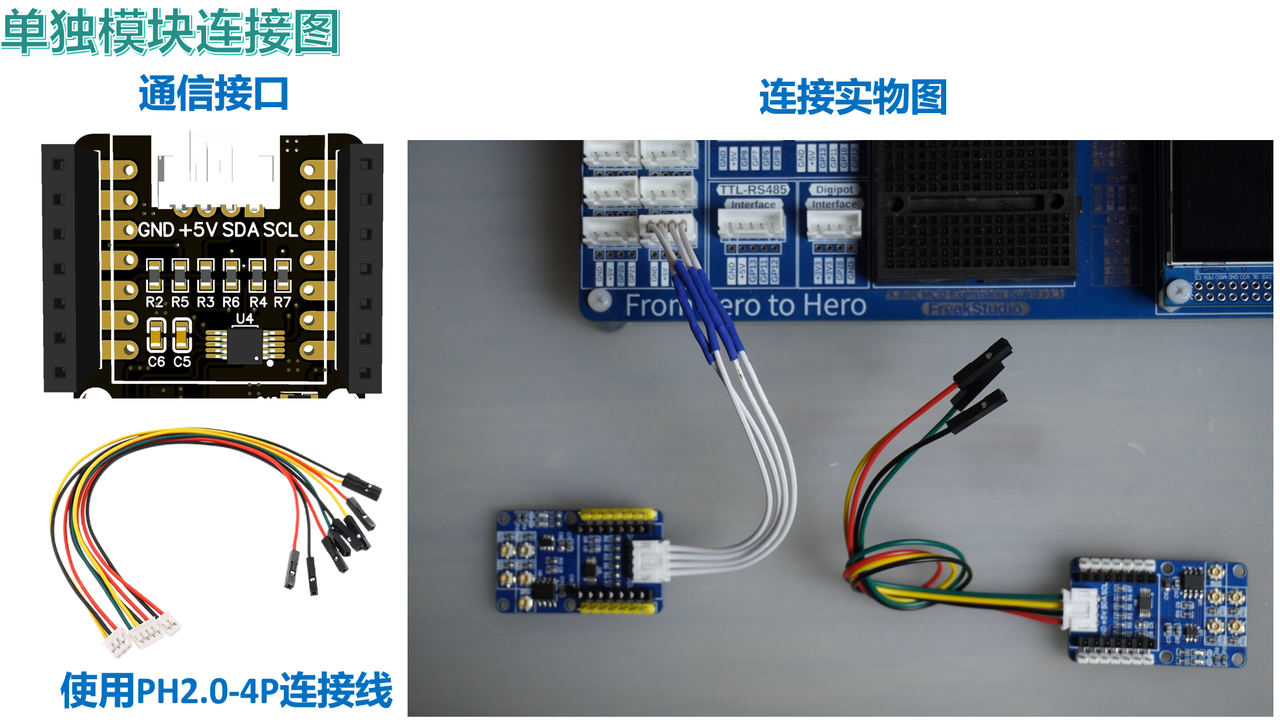

使用时，通过PH2.0连接线连接主控模块和扩展板，如下图所示：

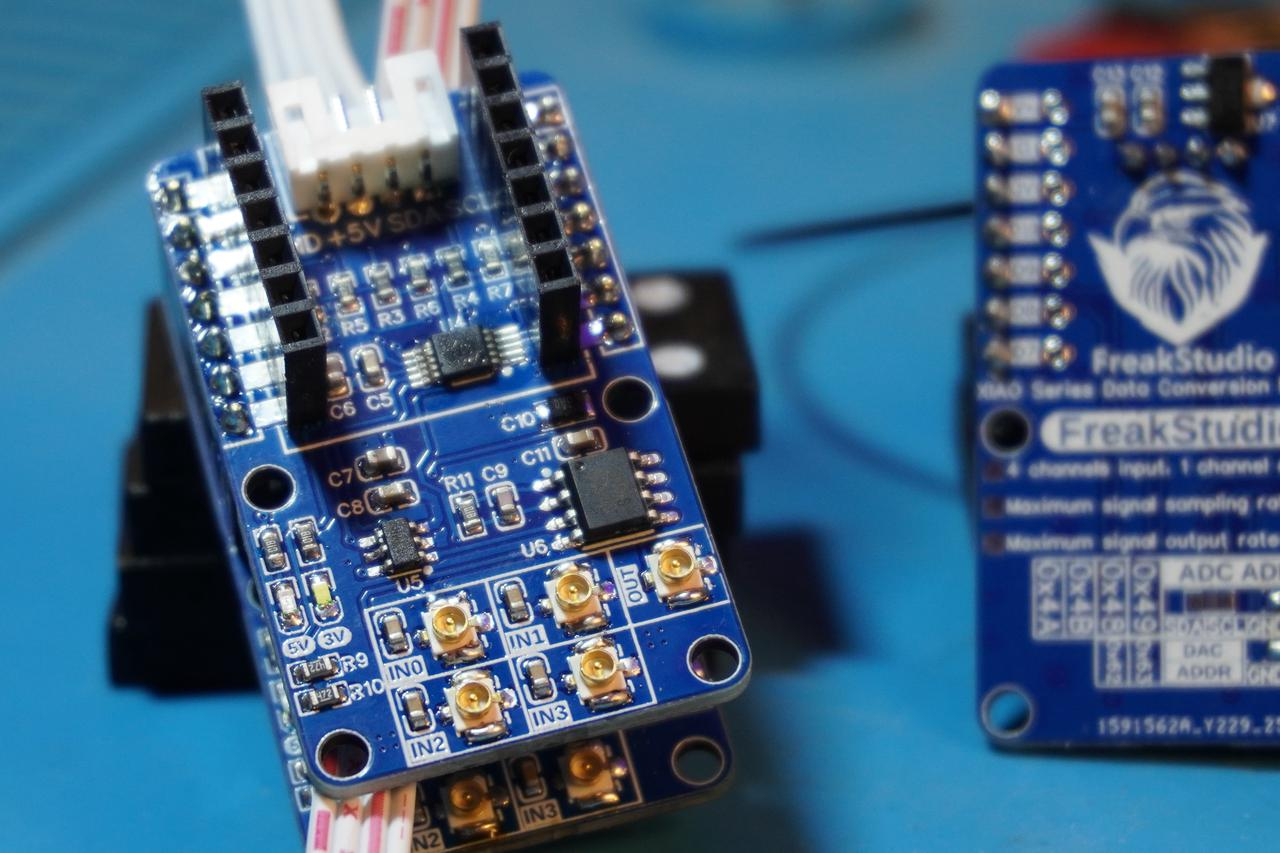

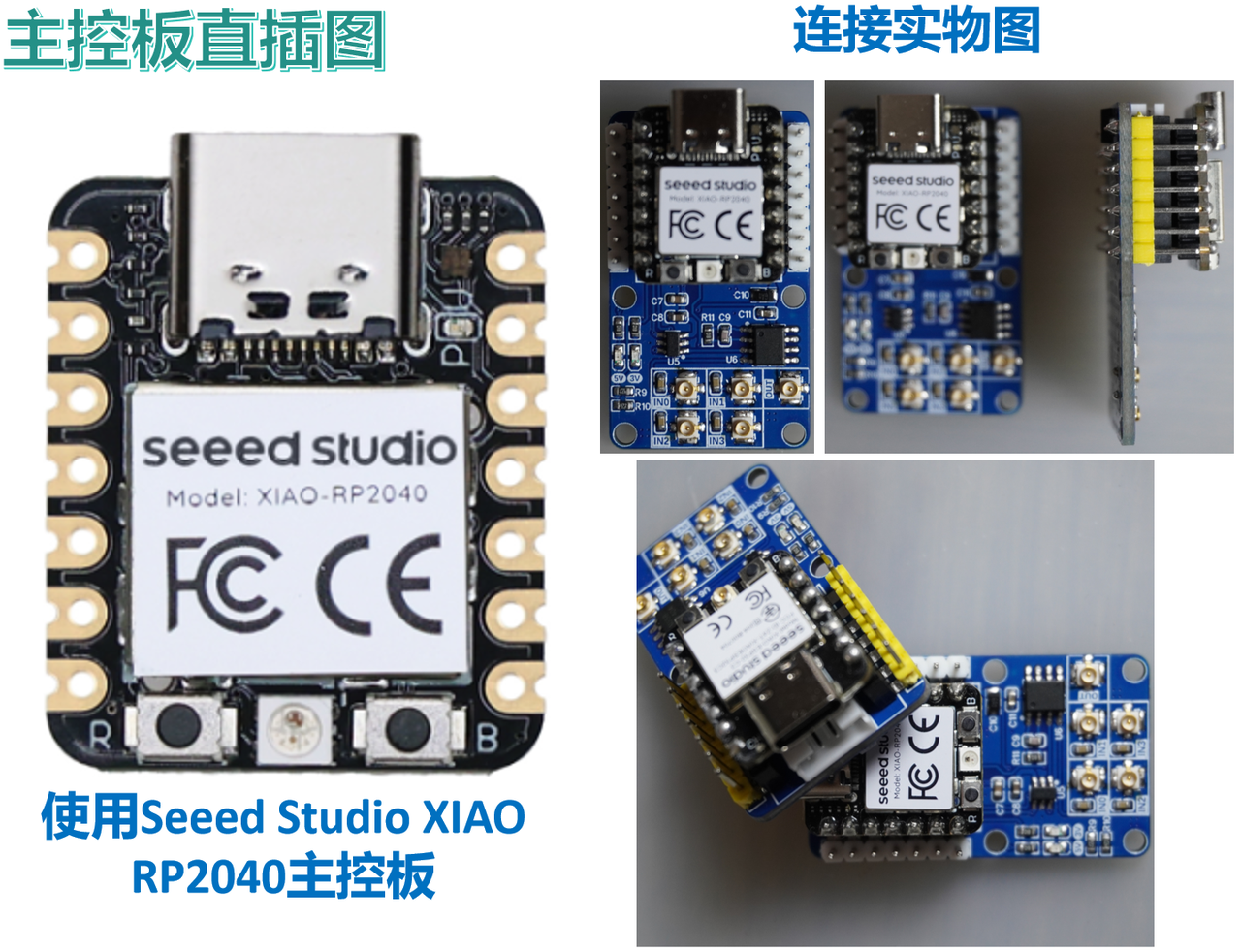

也可以使用主控板直接插入到扩展板的排母接口上：

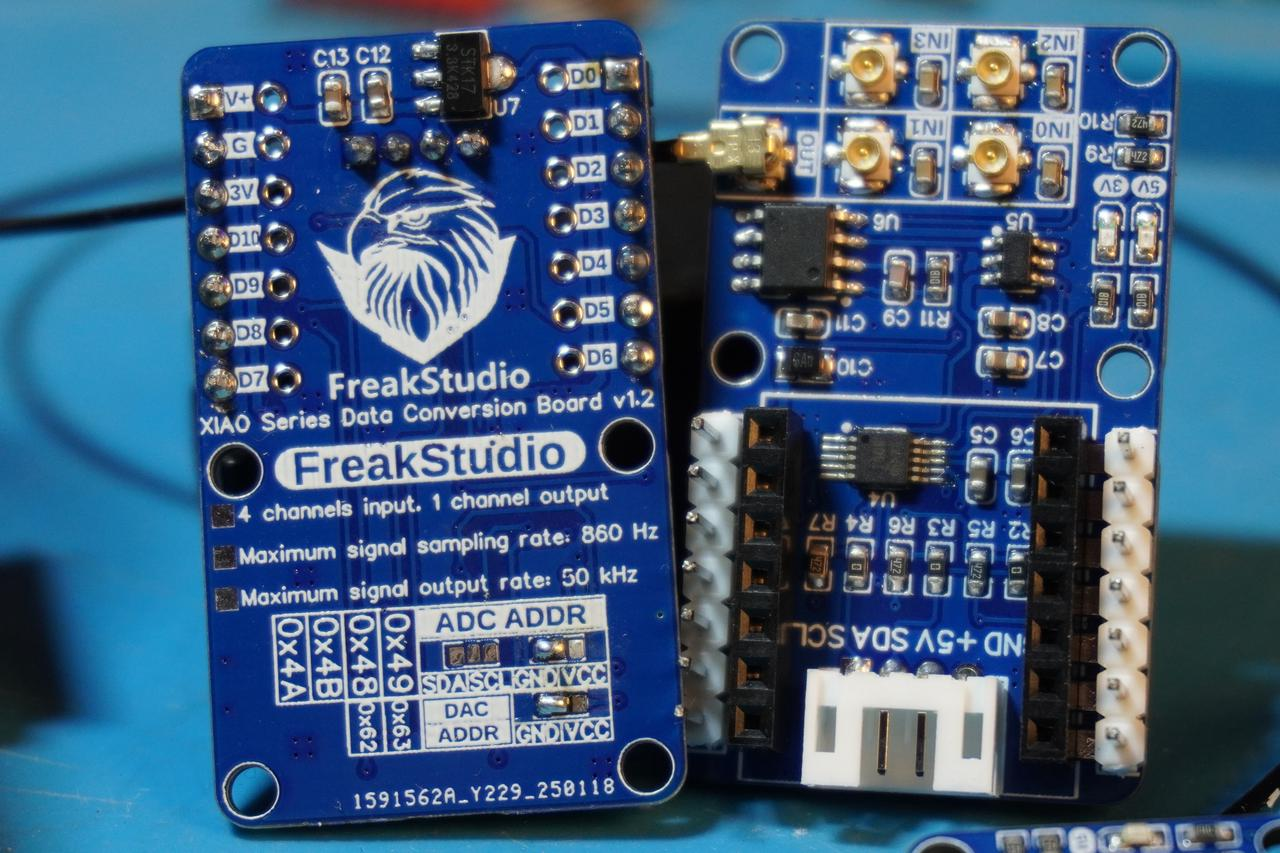

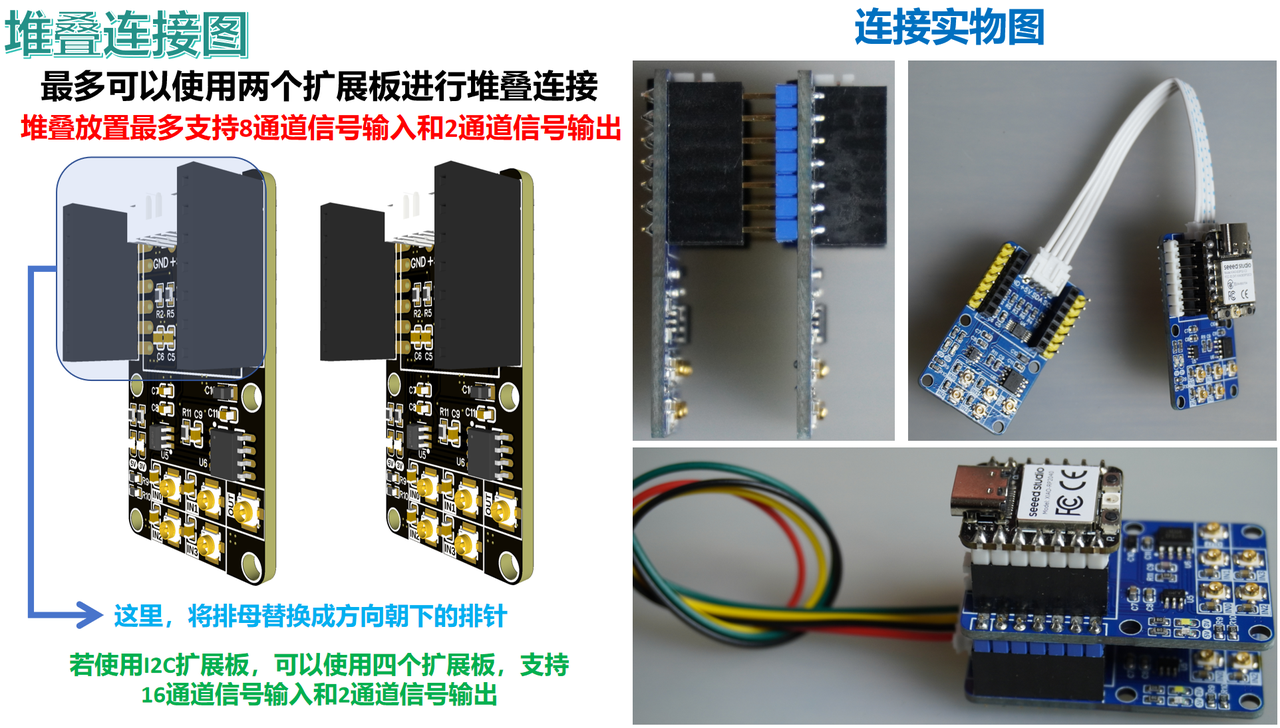

多个扩展板也可以通过更改外侧插孔中排针排母方向实现堆叠连接，此种情况主要用于需要更多输入通道进行信号采样和波形输出，最多可以使用两个扩展板进行堆叠连接，堆叠放置最多支持8通道信号输入和2通道信号输出；若使用I2C扩展板，可以使用四个扩展板，支持16通道信号输入和2通道信号输出：

2.2 信号接口

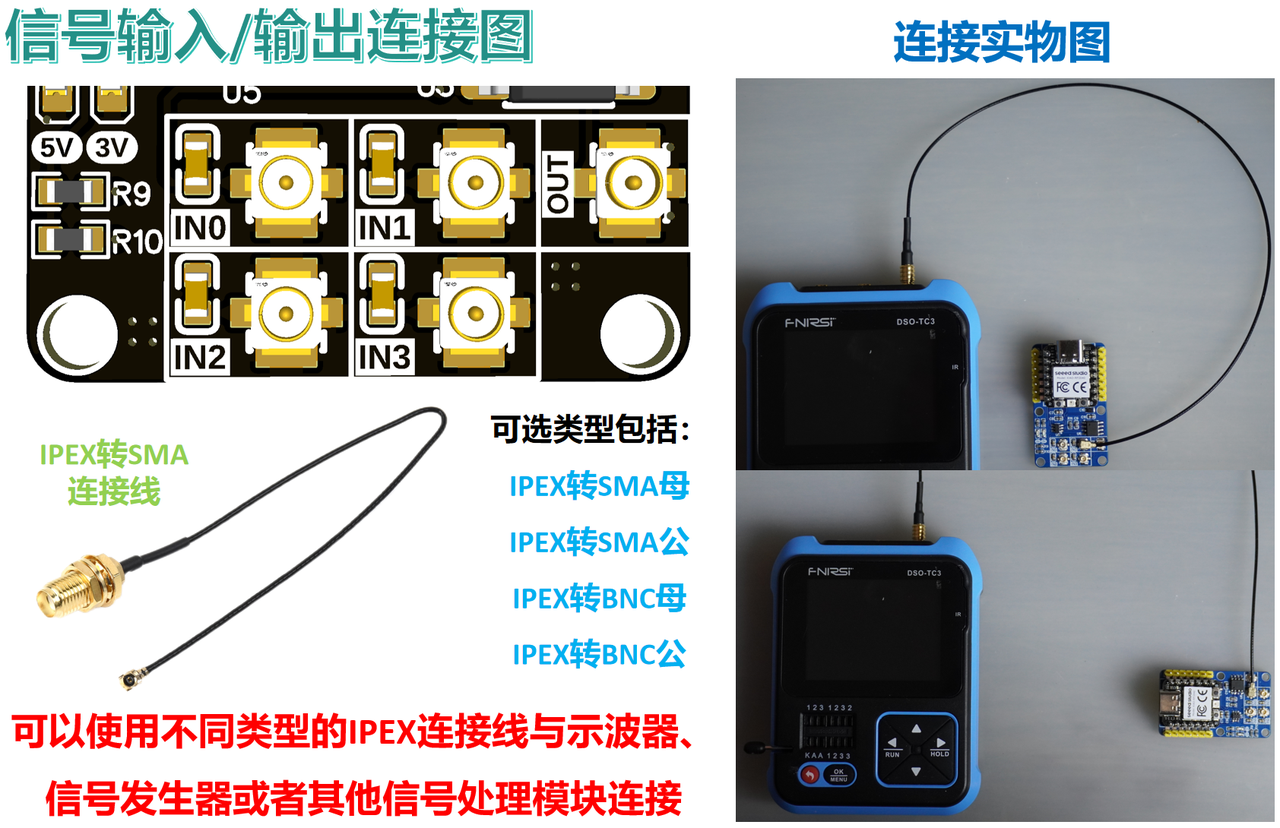

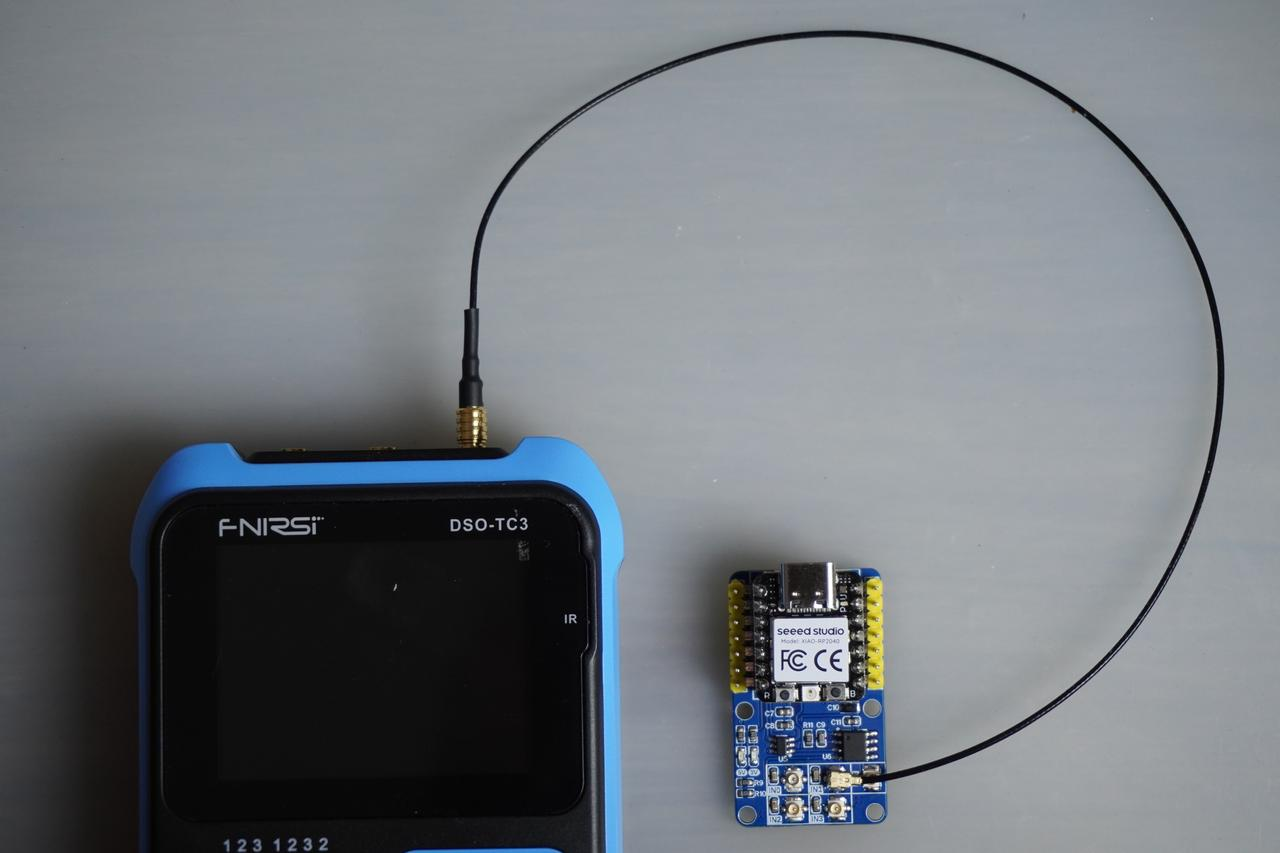

在信号输入和输出部分，我们可以使用不同类型的IPEX连接线与示波器、信号发生器或者其他信号处理模块连接：

3.硬件细节

3.1 稳定供电

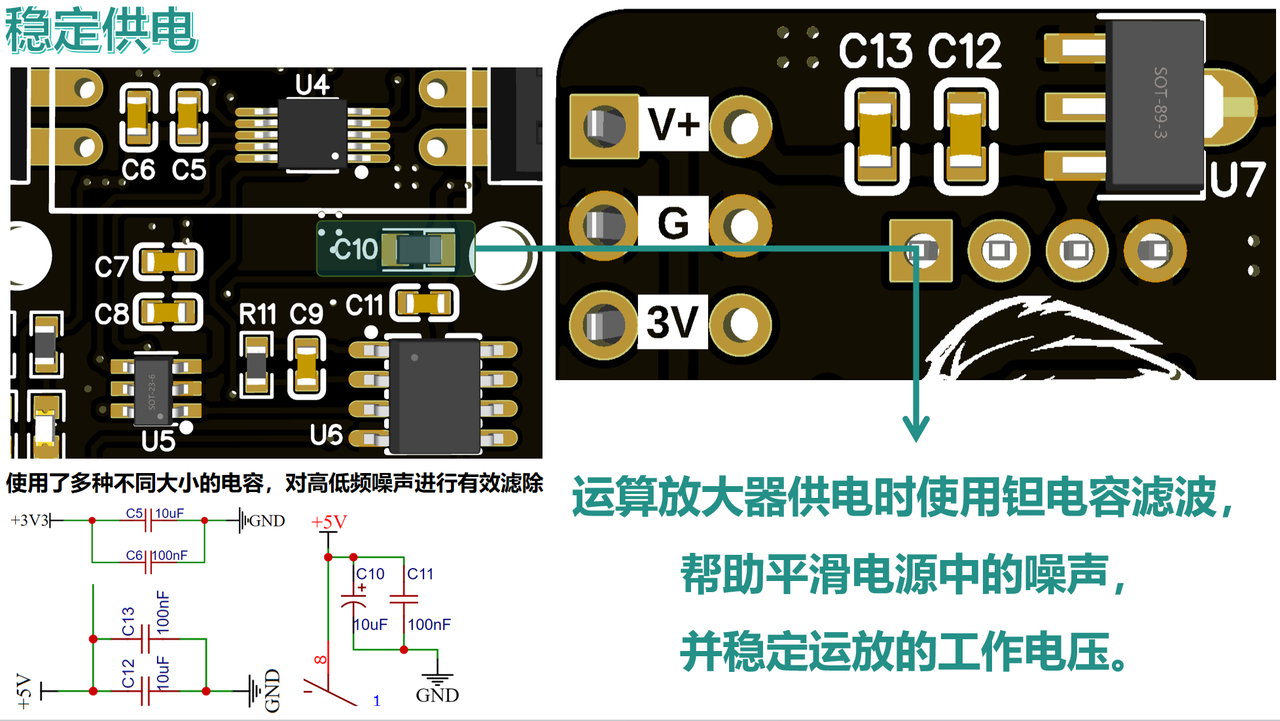

在运算放大器部分，我们使用钽电容滤波，帮助平滑电源中的噪声，并稳定运放的工作电压；在芯片供电部分，我们使用了多种不同大小的电容，对高低频噪声进行有效滤除：

3.2 信号输入

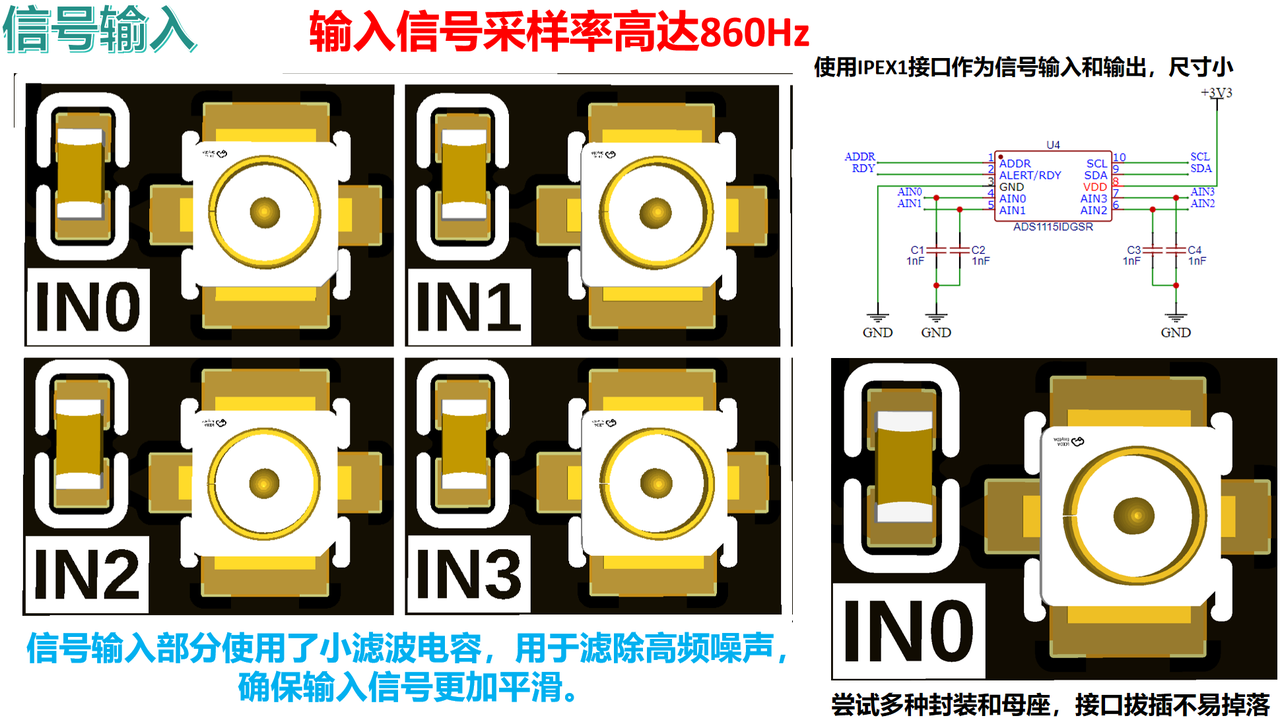

信号输入部分使用了小滤波电容，用于滤除高频噪声，确保输入信号更加平滑，同时使用IPEX1接口作为信号输入和输出，尺寸小，我们也尝试了多种封装和母座，保证接口拔插不易掉落：

3.3 信号输出

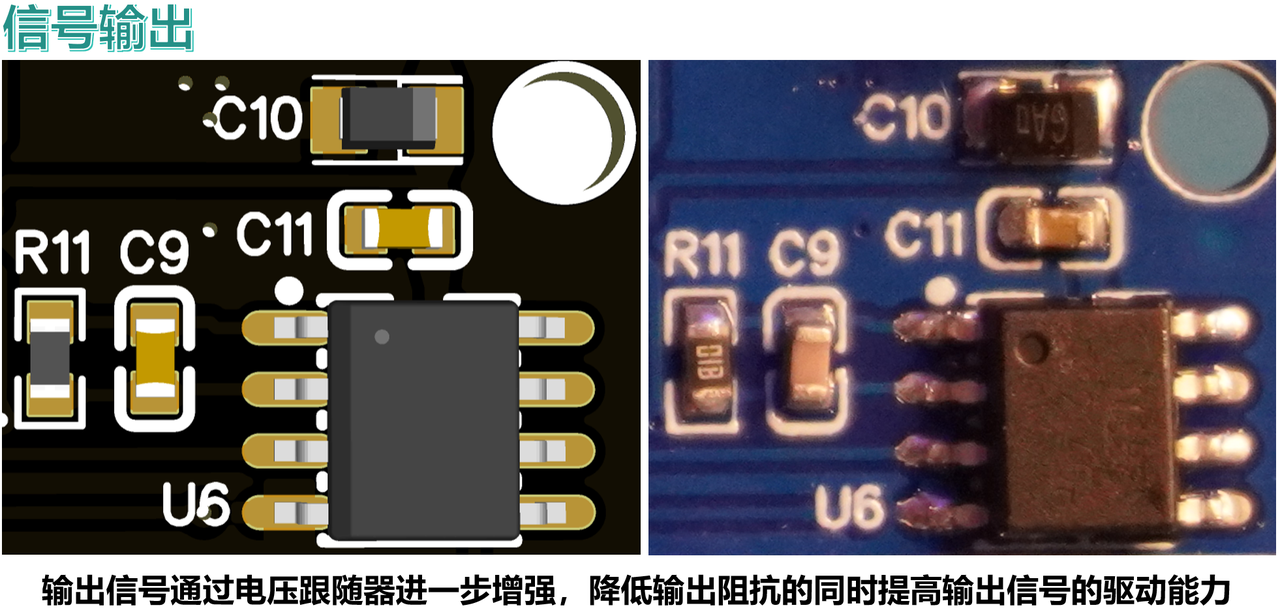

在信号输出部分，我们放置了电压跟随器，提高输出信号的驱动能力，同时隔离电路前后级：

3.4 地址设置

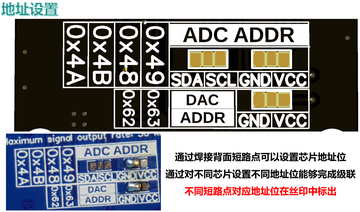

通过焊接背面短路点可以设置芯片地址位，通过对不同芯片设置不同地址位能够完成多个扩展板的级联和芯片区分，并且在这里不同短路点对应地址位在丝印中标出：

4.提供代码和使用须知

在使用烧录完程序后的主控板通过扩展板输入或输出信号前，务必确保示波器、信号发生器或其他信号调理模块和信号输入或输出端子接线正确，供电无误：

示例代码包括以下版本：

• MicroPython版本：数据转换板MicroPython示例程序

• Arduino版本：数据转换板Arduino示例程序


5.获取链接

• 商品链接：数据转换购买链接

• 硬件开源链接：硬件开源资料链接
