Redis的ZSet底层数据结构，ZSet类型全面解析

佟棠华 2025-6-10 16:38:01
文章目录
一、ZSet有序集合类型

  • 1.1 简介
  • 1.2 应用场景
  • 1.3 底层结构
  • 1.4 ZSet常用命令
二、ZSet底层结构详解

  • 2.1 数据结构
  • 2.2 压缩列表ZipList
  • 2.3 跳表详解

    • 2.3.1 跳表是什么（what）
    • 2.3.2 跳表怎么做的（how）
    • 2.3.3 为什么需要跳表（WHY）/跳表高效的动态插入和删除
    • 2.3.4 ZSet中的跳表

  • 2.4 什么时候采用压缩列表、什么时候采用跳表
三、Redis跳表与MySQL B+树

  • 3.1 对比
  • 3.2 MySQL为什么用B+树，而不是跳表
  • 3.3 ZSet为什么用跳表，而不是B+树/红黑树/二叉树
四、Hash、B+树、跳表的比较

一、ZSet有序集合类型

1.1 简介

详细介绍：Redis五种数据类型、String、List、Set、Hash、ZSet
ZSet（有序集合）即SortedSet，是一个自动根据元素score排序的有序集合。它是一个可排序的set集合，在 Set 的基础上增加了一个权重参数 score，使得集合中的元素能够按 score 进行有序排列。在 Redis 中，有序集合的最大成员数是 2^32 - 1。ZSet具备下列特性：

  • 可排序。根据score值排序，如果多个元素score相同 则会按照字典进行排序
  • 元素不重复，member必须唯一。注意：集合成员是唯一的，但评分可以重复
  • 查询速度快，也可以根据member查询分数
在 Zset 中，集合元素的添加、删除和查找的时间复杂度都是 O(logn)，这得益于 Redis 使用跳表SkipList来实现 Zset。
因为ZSet的可排序特性，经常被用来实现排行榜这样的功能。

1.2 应用场景


  • 排行榜应用：有序集合使得我们能够方便地实现排行榜，比如网站的文章排行、学生成绩排行等。
  • 带权重的消息队列：可以通过 score 来控制消息的优先级。
  • 时间线：使用 Zset 来实现时间线功能。例如将发布的消息作为元素、消息的发布时间作为分数，然后用 Zset 来存储和排序所有的消息。你可以很容易地获取到最新的消息，或者获取到任何时间段内的消息。
  • 延时队列：你可以将需要延时处理的任务作为元素，任务的执行时间作为分数，然后使用 Zset 来存储和排序所有的任务。你可以定期扫描 Zset，处理已经到达执行时间的任务。
以上只是 ZSet 的一些常见应用场景，实际上Zset 的应用非常广泛，只要是需要排序和排名功能的场景，都可以考虑使用 ZSet。
1.3 底层结构

ZSet与Java中的TreeSet有些类似，但底层数据结构却差别很大。ZSet中的每一个元素都带有一个score属性，可以基于score属性对元素排序。底层实现有两种方式：当元素较少或总体元素占用空间较少时，使用压缩列表ZipList来实现；当不符合使用压缩列表的条件时，使用跳表SkipList+ 字典hashtable来实现。注意，集合成员是唯一的，但是评分可以重复。

  • Redis ZSet 的底层实现为跳跃列表和哈希表两种，跳跃列表保证了元素的排序和快速的插入性能，哈希表则提供了快速查找的能力。

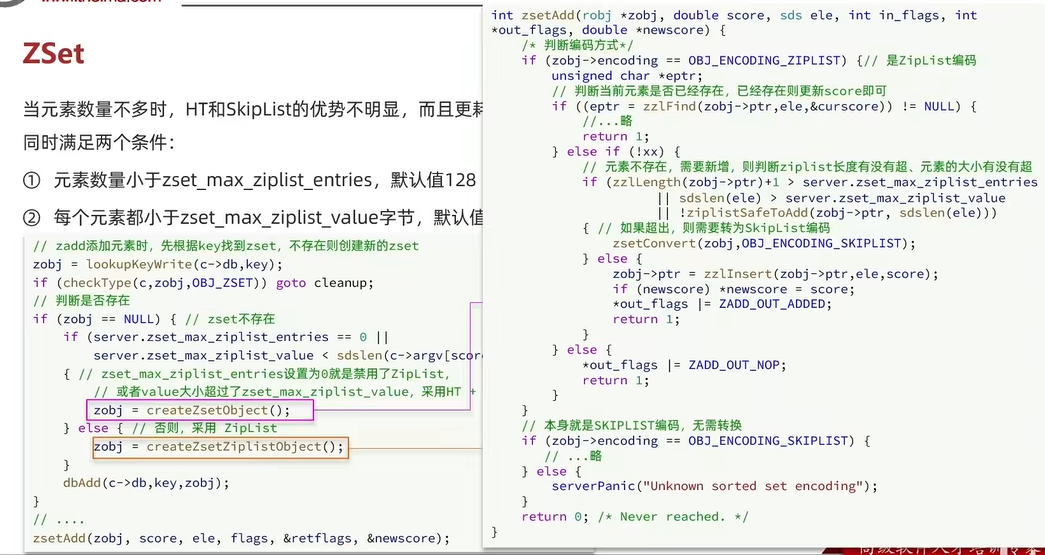

  • 当元素数量不多时，HT和SkipList的优势不明显，而且更耗内存。因此zset还会采用ZipList结构来节省内存，不过需要同时满足两个条件：

    • 元素数量小于zset_max_ziplist_entries，默认值128
    • 每个元素都小于zset_max_ziplist_value字节，默认值64

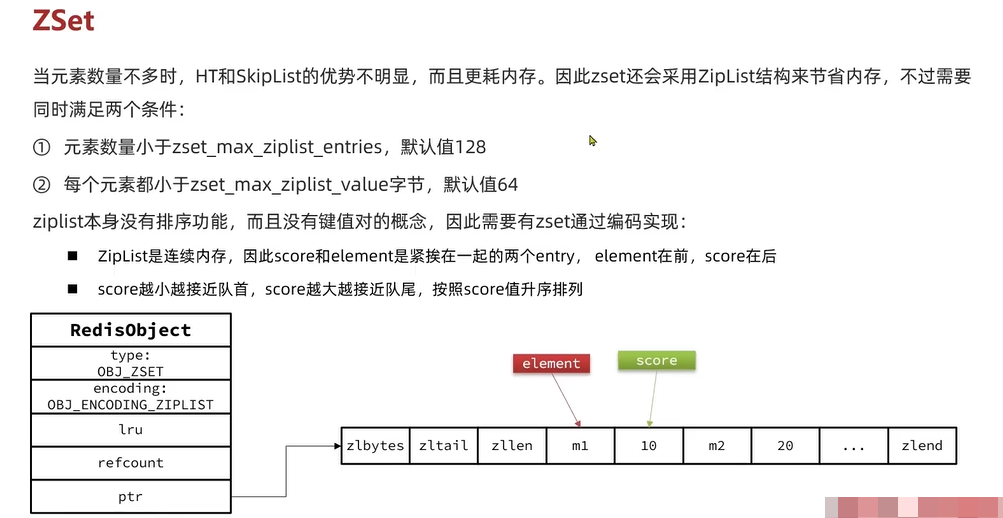

补充：ziplist本身没有排序功能，而且没有键值对的概念，因此需要有zset通过编码实现：

  • ZipList是连续内存，因此score和element是紧挨在一起的两个entry，element在前，score在后
  • score越小越接近队首，score越大越接近队尾，按照score值升序排列

注意事项：

  • 有序集合中的元素是唯一的，但分数（score）可以重复。
  • 插入、删除、查找的时间复杂度都是 O(log(N))。对于获取排名（排行榜）的操作，Redis 有序集合是非常高效的。
1.4 ZSet常用命令

ZSet的常见命令有：

  • ZADD key [NX|XX] [CH] [INCR] score member [score member ...] ：添加一个或多个元素到zset ，如果已经存在则更新其score值
  • ZREM key member [member ...] ：删除zset中的一个指定元素
  • ZSCORE key member : 获取zset中的指定元素的score值
  • ZRANK key member：获取指定元素在zset 中的排名（从0开始）
  • ZCARD key：获取zset中的元素个数
  • ZCOUNT key min max：统计score值在给定范围内的所有元素的个数
  • ZINCRBY key increment member：让zset中的指定元素自增，步长为指定的increment值
  • ZRANGE key start stop [WITHSCORES]：按返回有序集合中的，下标在 之间的元素(有 WITHSCORES 会显示评分)
  • zrevrange key start stop [WITHSCORES] ：
  • ZRANGEBYSCORE key min max [WITHSCORES] [LIMIT offset count]：返回score值介于到之间（含两端）的成员，limit offset count即是偏移数目（score从小到大）
  • zrevrangebyscore key max min [WITHSCORES] [LIMIT offset count] ：根据score值从大到小排列
  • ZDIFF、ZINTER、ZUNION：求差集、交集、并集
注意：所有的排名默认都是升序，如果要降序则在命令的Z后面添加REV即可，例如：

  • 升序获取sorted set 中的指定元素的排名：ZRANK key member
  • 降序获取sorted set 中的指定元素的排名：ZREVRANK key memeber

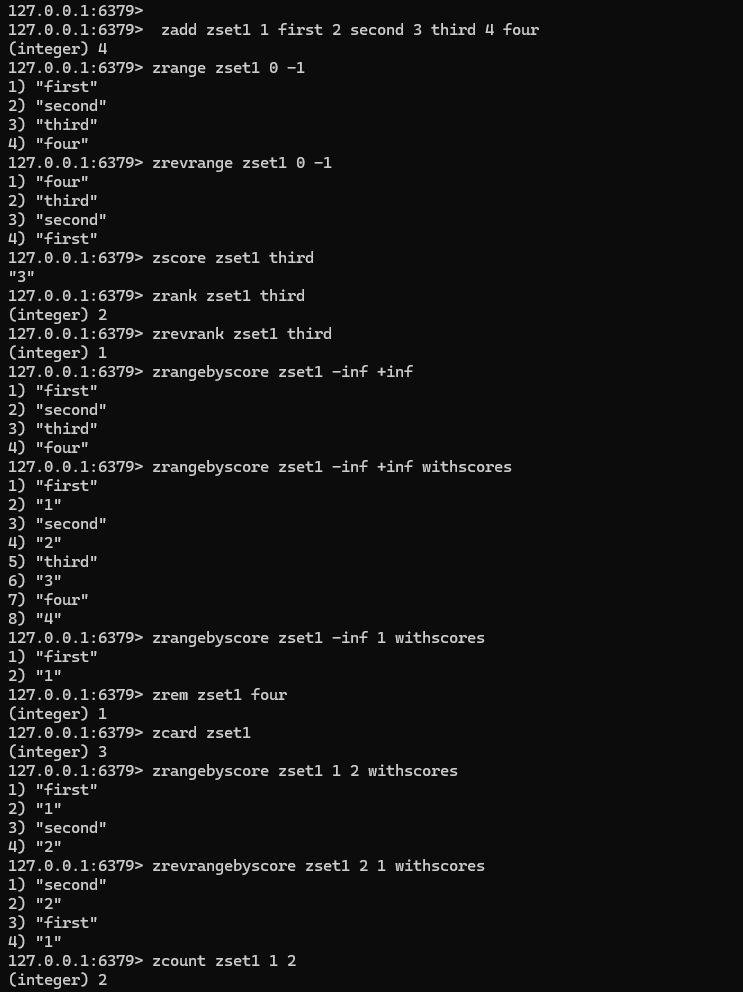

  1. 127.0.0.1:6379>  zadd zset1 1 first 2 second 3 third 4 four  #往zset添中加一个或多个元素
  2. (integer) 4
  3. 127.0.0.1:6379> zrange zset1 0 -1                    #返回有序集合中、下标在<start> <end>之间的元素(有 WITHSCORES 会显示评分)。0 -1 表示所有元素
  4. 1) "first"
  5. 2) "second"
  6. 3) "third"
  7. 4) "four"
  8. 127.0.0.1:6379> zrevrange zset1 0 -1
  9. 1) "four"
  10. 2) "third"
  11. 3) "second"
  12. 4) "first"
  13. 127.0.0.1:6379> zscore zset1 third                #获取zset中的third元素的score值
  14. "3"
  15. 127.0.0.1:6379> zrank zset1 third                 #返回third在集合中的排名，从0开始
  16. (integer) 2
  17. 127.0.0.1:6379> zrevrank zset1 third
  18. (integer) 1
  19. 127.0.0.1:6379> zrangebyscore zset1 -inf +inf     #给zset集合中的元素从小到大排序，-inf：负无穷，+inf：正无穷。返回score值介于-inf到+inf之间（含两端）的成员（score从小到大）
  20. 1) "first"
  21. 2) "second"
  22. 3) "third"
  23. 4) "four"
  24. 127.0.0.1:6379> zrangebyscore zset1 -inf +inf withscores    #从小到大排序并输出键值
  25. 1) "first"
  26. 2) "1"
  27. 3) "second"
  28. 4) "2"
  29. 5) "third"
  30. 6) "3"
  31. 7) "four"
  32. 8) "4"
  33. 127.0.0.1:6379> zrangebyscore zset1 -inf 1 withscores      #指定负无穷到1的范围
  34. 1) "first"
  35. 2) "1"
  36. 127.0.0.1:6379> zrem zset1 four                            #移除zset集合中指定的元素
  37. (integer) 1
  38. 127.0.0.1:6379> zcard zset1                                #查看zset集合中元素个数
  39. (integer) 3
  40. 127.0.0.1:6379> zrangebyscore zset1 1 2 withscores         #根据score值从小到大排列
  41. 1) "first"
  42. 2) "1"
  43. 3) "second"
  44. 4) "2"
  45. 127.0.0.1:6379> zrevrangebyscore zset1 2 1 withscores      #根据score值从大到小排列
  46. 1) "second"
  47. 2) "2"
  48. 3) "first"
  49. 4) "1"
  50. 127.0.0.1:6379> zcount zset1 1 2                           #统计score值在1到2之间的元素个数
  51. (integer) 2
复制代码

二、ZSet底层结构详解

2.1 数据结构

有序集合Zset底层实现会根据实际情况选择使用压缩列表（ziplist）或者跳跃表（skiplist）：当元素较少或总体元素占用空间较少时，使用压缩列表ZipList来实现；当不符合使用压缩列表的条件时，使用跳表SkipList+ 字典hashtable来实现。

  • Redis ZSet 的底层实现为跳跃列表和哈希表两种，跳跃列表保证了元素的排序和快速的插入性能，哈希表则提供了快速查找的能力。
  • 当元素数量不多时，HT和SkipList的优势不明显，而且更耗内存。因此zset还会采用ZipList结构来节省内存，不过需要同时满足两个条件：

    • 元素数量小于zset_max_ziplist_entries，默认值128
    • 每个元素都小于zset_max_ziplist_value字节，默认值64


具体细节可参考本文1.3小节
2.2 压缩列表ZipList

ZipList是一种特殊的“双端链表”（并非链表），由一系列特殊编码的连续内存块组成，像内存连续的数组。可以在任意一端进行压入/弹出操作，并且该操作的时间复杂度为O(1)。

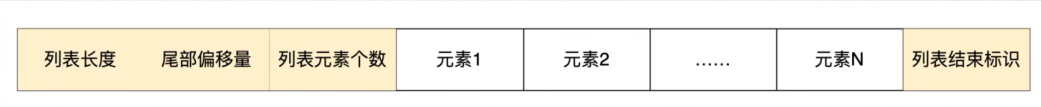

压缩列表 底层数据结构：本质是一个数组，增加了列表长度、尾部偏移量、列表元素个数、以及列表结束标识，有利于快速寻找列表的首尾节点；但对于其他正常的元素，如元素2、元素3，只能一个个遍历，效率仍没有很高效。

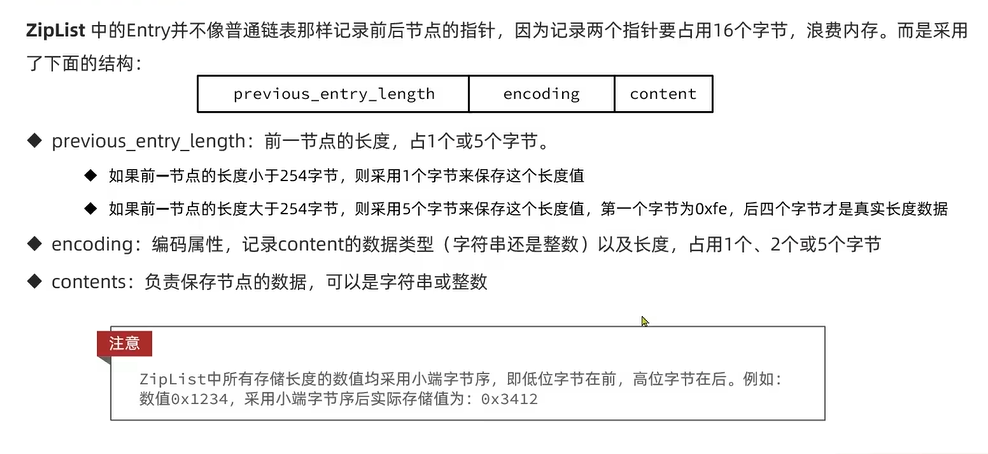

属性类型长度说明zlbytesuint32_t4字节一个 4 字节的整数，表示整个压缩列表占用的字节数量，包括  自身的大小zltailuint32_t4字节一个 4 字节的整数，记录压缩列表表尾节点距离压缩列表的起始地址有多少字节，通过这个偏移量，可以确定表尾节点的地址zllenuint16_t2字节一个 2 字节的整数，表示压缩列表中的节点数量。最大值为UINT16_MAX（65534），如果超过这个数，此处会记录为65535，但节点的真实数量需要遍历整个压缩列表才能计算出entry列表节点不定压缩列表中的元素，每个元素都由一个或多个字节组成，节点的长度由节点保存的内容决定。每个元素的第一个字节（又称为"entry header"）用于表示这个元素的长度以及编码方式zlenduint8_t1字节一个字节，特殊值0xFF（十进制255），表示压缩列表的结束

注意：

  • 如果查找定位首个元素或最后1个元素，可以通过表头 “zlbytes”、“zltail_offset” 元素快速获取，复杂度是 O(1)。但是查找其他元素时，就没有这么高效了，只能逐个查找下去，比如 entryN 的复杂度就是 O(N)
  • ZipList虽然节省内存，但申请内存必须是连续空间，如果内存占用较多，申请效率较低。
2.3 跳表详解

学习一个新知识，从三方面分析：WHAT、WHY、HOW
2.3.1 跳表是什么（what）

**SkipList（跳表）**首先是链表，在有序链表的基础上，增加了多级索引，通过多级索引位置的转跳，实现了快速查找元素。但与传统链表相比有几点差异：

  • 元素按照升序排列存储
  • 节点可能包含多个指针，指针跨度不同

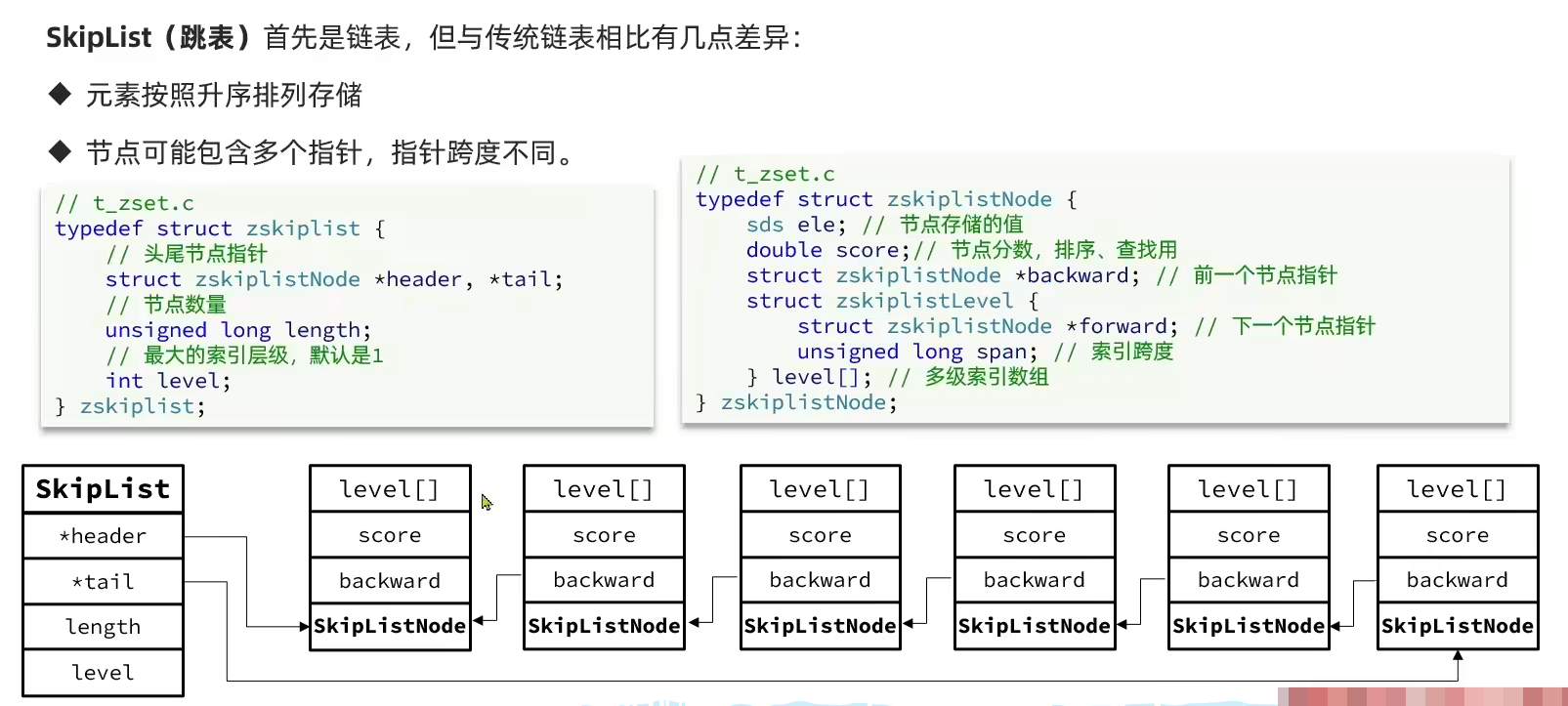

在 Redis 源码中，跳跃表的结构定义如下：
  1. typedef struct zskiplistNode {
  2.     robj *obj;
  3.     double score;
  4.     struct zskiplistNode *backward;
  5.     struct zskiplistLevel {
  6.         struct zskiplistNode *forward;
  7.         unsigned int span;
  8.     } level[];
  9. } zskiplistNode;
  11. typedef struct zskiplist {
  12.     struct zskiplistNode *header, *tail;
  13.     unsigned long length;
  14.     int level;
  15. } zskiplist;
复制代码

  • zskiplistNode 结构体表示跳跃表中的一个节点，包含元素对象（obj）、分数（score）、指向前一个节点的指针（backward）和一个包含多个层的数组（level）。每一层都包含一个指向下一个节点的指针（forward）和一个表示当前节点到下一个节点的跨度（span）。
  • zskiplist 结构体表示一个跳跃表，包含头节点（header）、尾节点（tail）、跳跃表中的节点数量（length）和当前跳跃表的最大层数（level）。
跳表查找、插入和删除操作的时间复杂度都是 O(logN)。


SkipList的特点：

  • 跳跃表是一个双向链表，每个节点都包含score和ele值
  • 节点按照score值排序，score值一样则按照ele字典排序
  • 每个节点都可以包含多层指针，层数是1到32之间的随机数
  • 不同层指针到下一个节点的跨度不同，层级越高，跨度越大
  • 增删改查效率与红黑树基本一致，实现却更简单
对于一个单链表来说，即使链表中的数据是有序的，如果我们想要查找某个数据，也必须从头到尾的遍历链表，很显然这种查找效率是十分低效的，时间复杂度为O(n)。

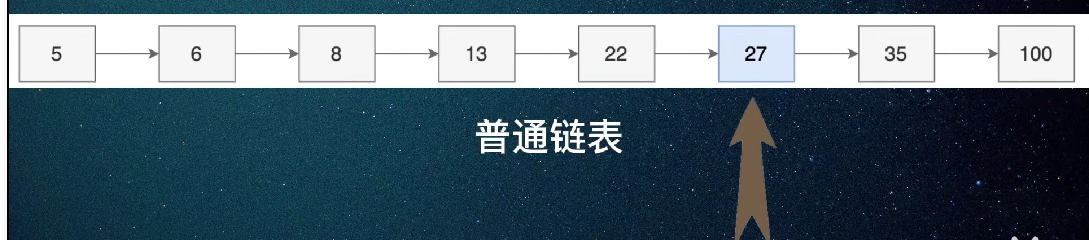

普通链表想查找元素27，只能从链表头部一个个往后遍历，需要遍历6次 才能找到元素27

2.3.2 跳表怎么做的（how）

跳表怎么做的（how）：建立多级索引

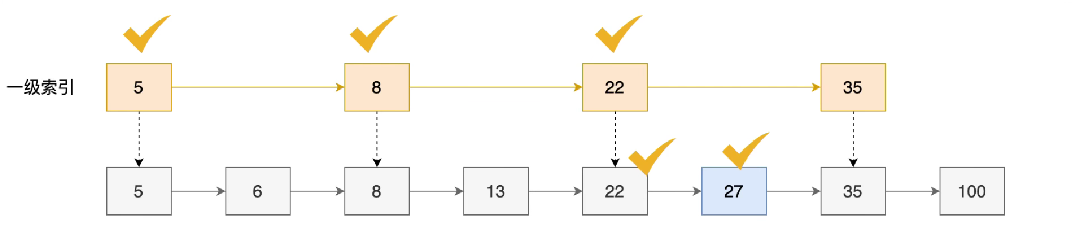

如建立一级索引

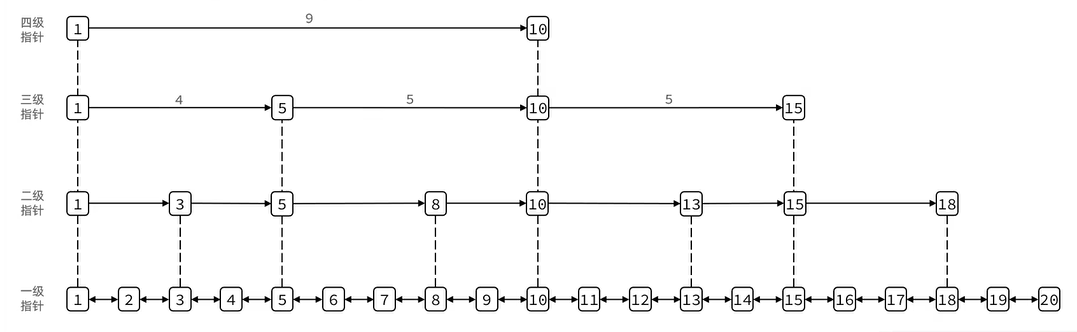

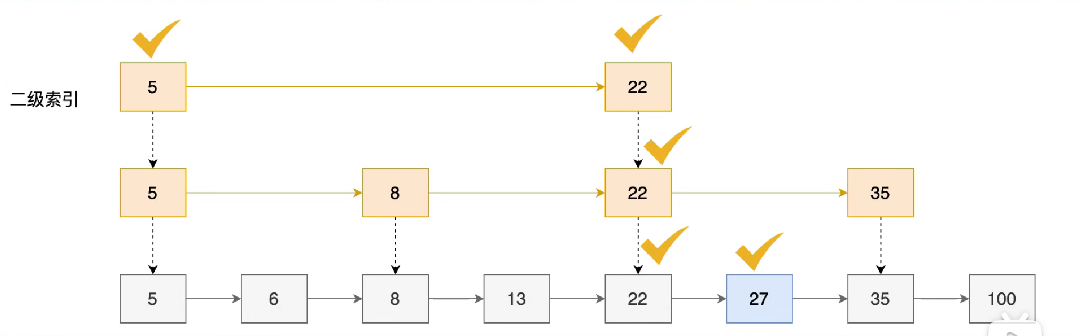

如果觉得慢，可以建立二级索引

当数据量特别大的时候，跳表的时间复杂度为 O(logN)。其本身利用的思想，有点类似于二分法。
2.3.3 为什么需要跳表（WHY）/跳表高效的动态插入和删除

因为普通链表查找一个元素 时间复杂度O(n)；而跳表查找的时间复杂度为O(logn)，查找速度更快。不仅如此，删除、插入等操作的时间复杂度也是O(logn)

  • 跳表这个动态数据结构，不仅支持查找操作，还支持动态的插入、删除操作，而且插入、删除操作的时间复杂度也是 O(logn)。
  • 对于单纯的单链表，需要遍历每个结点来找到插入的位置。但是对于跳表来说，因为其查找某个结点的时间复杂度是 O(logn)，所以这里查找某个数据应该插入的位置，时间复杂度也是 O(logn)。
2.3.4 ZSet中的跳表

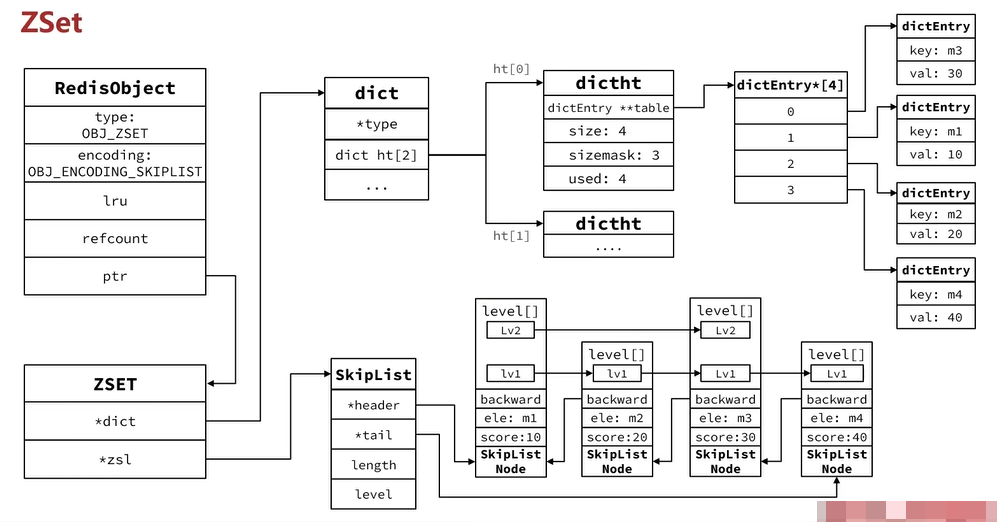

SkipList作为ZSet的存储结构，整体存储结构如下图，核心点主要是包括一个dict对象和一个skiplist对象。dict保存key、value，key为元素，value为分值；skiplist保存的有序的元素列表，每个元素包括元素和分值。

上图中 zskiplist 结构包含以下属性：

  • header：指向跳表的表头节点
  • tail：指向跳表的表尾节点
  • level：记录目前跳表内，层数最大的那个节点层数（表头节点的层数不计算在内）
  • length：记录跳表的长度，也就是跳表目前包含节点的数量（表头节点不计算在内）

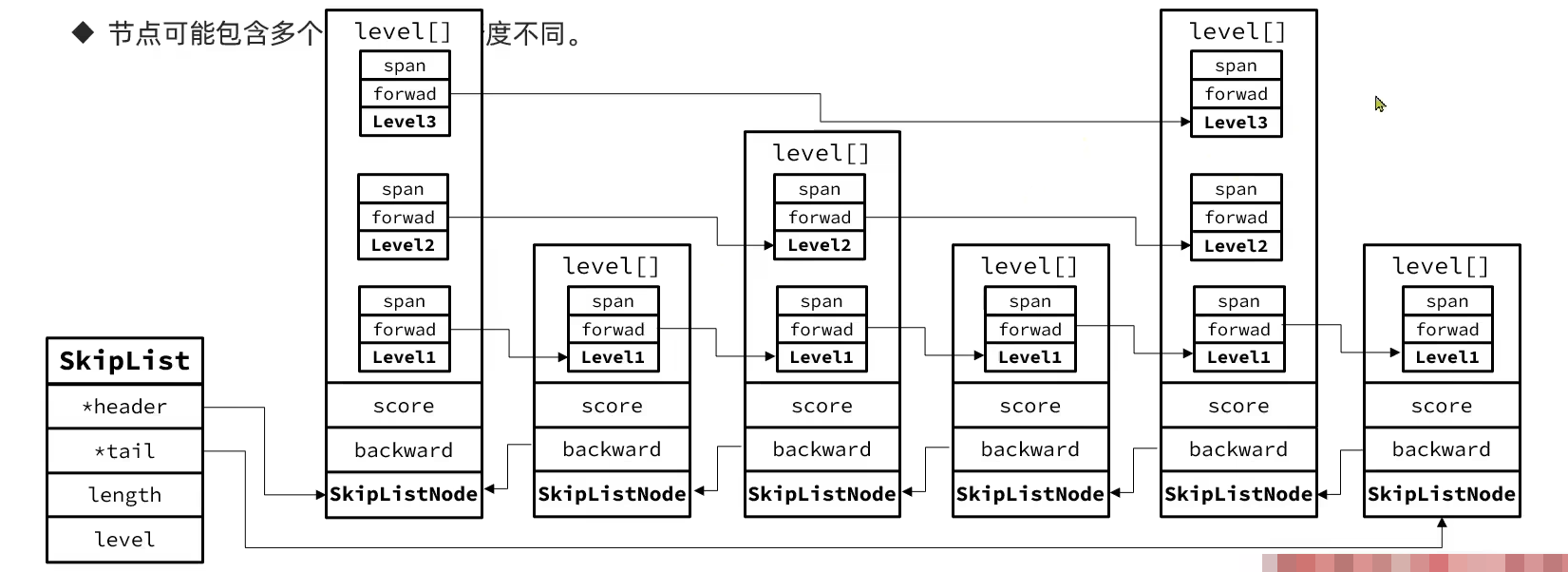

位于 zskiplist 结构右侧是四个 zskiplistNode 结构，该结构包含以下属性：

  • 层（level）：节点中用 L1、L2、L3 等字样标记节点的各个层，L1 代表第一层，L2 代表第二层，以此类推。每个层都带有两个属性：前进指针和跨度。前进指针用于访问位于表尾方向的其它节点，而跨度则记录了前进指针所指向节点和当前节点的距离。
  • 后退（backward）指针：节点中用 BW 字样标识节点的后退指针，它指向位于当前节点的前一个节点。后退指针在程序从表尾向表头遍历时使用。
  • 分值（score）：各个节点中的 1.0、2.0 和 3.0 是节点所保存的分值。在跳跃表中，节点按各自所保存的分值从小到大排列。
  • 成员对象（obj）：各个节点中的 o1、o2 和 o3 是节点所保存的成员对象。
2.4 什么时候采用压缩列表、什么时候采用跳表

什么时候采用压缩列表、什么时候采用跳表呢

  • 有序集合保存的元素数量小于128个
  • 有序集合保存的所有元素的长度小于64字节
上述 1且2的时候，采用压缩列表；否则采用跳表
三、Redis跳表与MySQL B+树

3.1 对比

Redis跳表：

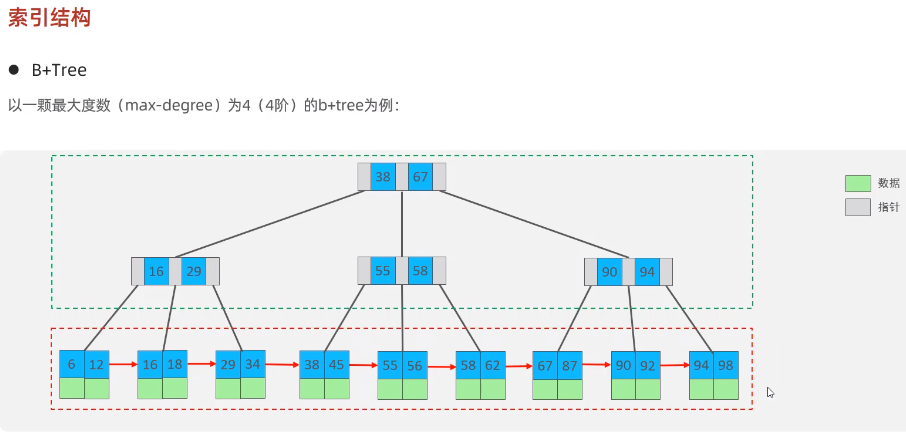

B+Tree：

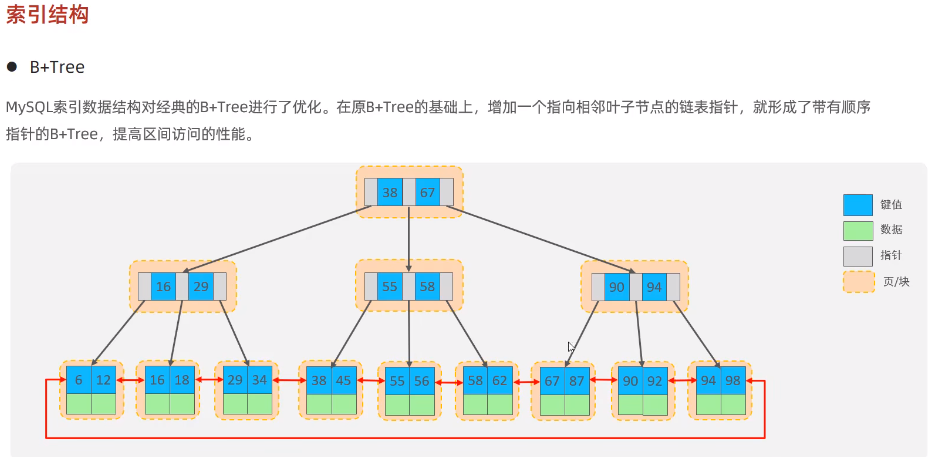

MySQL B+树：

相比于标准的B+树，InnoDB使用的B+树有如下特点：

  • B+ 树的叶子节点之间是用「双向链表」进行连接，既能向右遍历、也能向左遍历
  • B+ 树点节点内容是数据页，数据页里存放了用户的记录以及各种信息，每个数据页默认大小是 16 KB
区别：
MySQL 的 B+ 树、Redis 的跳表都是用于存储有序数据的数据结构，但它们有一些关键的区别，使得它们在不同的场景和用途中各有优势。

  • 结构差异：B+ 树是一种多路搜索树，每个节点可以有多个子节点，而跳表是一种基于链表的数据结构，每个节点只有一个下一个节点，但可以有多个快速通道指向后面的节点。
  • 空间利用率：B+ 树的磁盘读写操作是以页（通常是 4KB）为单位的，每个节点存储多个键值对，可以更好地利用磁盘空间，减少 I/O 操作。而跳表的空间利用率相对较低。
  • 插入和删除操作：跳表的插入和删除操作相对简单，时间复杂度为 O(logN)，并且不需要像 B+ 树那样进行复杂的节点分裂和合并操作。
  • 范围查询：B+ 树的所有叶子节点形成了一个有序链表，因此非常适合进行范围查询。而跳表虽然也可以进行范围查询，但效率相对较低。
因此，B+ 树和跳表不能简单地相互替换。在需要大量进行磁盘 I/O 操作和范围查询的场景（如数据库索引）中，B+ 树可能是更好的选择；而在主要进行内存操作，且需要频繁进行插入和删除操作的场景（如 Redis）中，跳表可能更有优势。
3.2 MySQL为什么用B+树，而不是跳表

MySQL是持久化数据库、即存储到磁盘上，因此查询时要求更少磁盘 IO，且 Mysql 是读多写少的场景较多，显然 B+ 树更加适合Mysql。
Redis是直接操作内存的、并不需要磁盘io；而MySQL需要去读取磁盘io，所以MySQL使用b+树的方式去减少磁盘io。B+树原理是 叶子节点存储数据、非叶子节点存储索引，每次读取磁盘页时就会读取一整个节点，每个叶子节点还要指向前后节点的指针，其目的是最大限度地降低磁盘io
数据在内存中读取 耗费时间是磁盘IO读取的百万分之一，而Redis是内存中读取数据、不涉及IO，因此使用了跳表，跳表模型是更快更简单的方式
3.3 ZSet为什么用跳表，而不是B+树/红黑树/二叉树

1）ZSet为什么不用B+树，而用跳表

  • 时间复杂度优势：跳表是一种基于链表的数据结构，可以在O(log n)的时间内进行插入、删除和查找操作。而B树需要维护平衡，操作的时间复杂度较高，通常为O(log n)或者更高。在绝大多数情况下，跳表的性能要优于B树。
  • 简单高效：跳表的实现相对简单，并且容易理解和调试。相比之下，B树的实现相对复杂一些，需要处理更多的情况，例如节点的分裂和合并等操作。
  • 空间利用率高：在关键字比较少的情况下，跳表的空间利用率要优于B树。B树通常需要每个节点存储多个关键字和指针，而跳表只需要每个节点存储一个关键字和一个指针。
  • 并发性能好：跳表的插入和删除操作比B树更加简单，因此在并发环境下更容易实现高性能。在多线程读写的情况下，跳表能够提供较好的并发性能。
总的来说，Redis选择跳表作为有序集合数据结构的底层实现，是基于跳表本身的优点：时间复杂度优势、简单高效、空间利用率高和并发性能好。这使得Redis在处理有序集合的操作时能够获得较好的性能和并发能力。Redis是内存数据库、不存在IO的瓶颈，而B+树纯粹是为了MySQL这种IO数据库准备的。B+树的每个节点的数量都是一个MySQL分区页的大小。
2）ZSet为什么不用红黑树、二叉树

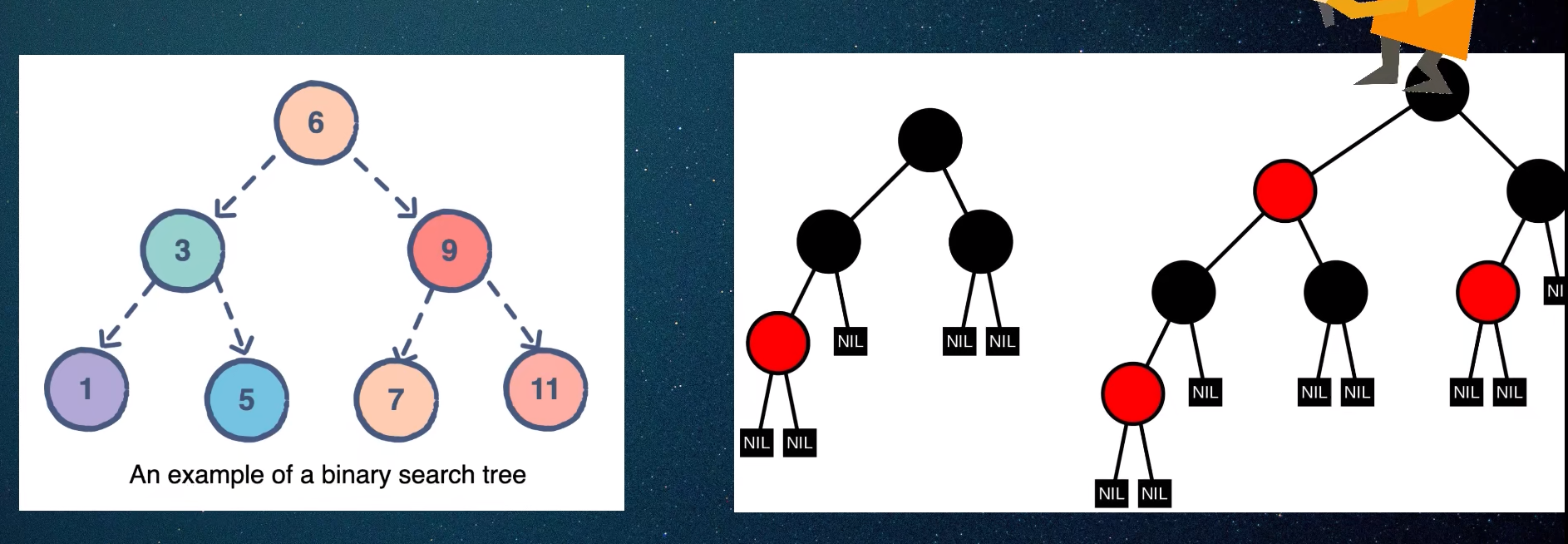

红黑树、二叉树查找一个元素的时间复杂度也是O(logn)


  • ZSet有个核心操作，范围查找：跳表效率比红黑树高，跳表可以做到 logn 时间复杂度内，快速查找，找到区间起点、依次往后遍历即可，但红黑树范围查找的效率没有跳表高（每一层加了指针）
  • 跳表实现比红黑树及平衡二叉树简单、易懂：可以有效控制跳表的索引层级来控制内存的消耗，
四、Hash、B+树、跳表的比较

[table][tr]数据结构实现原理key查询方式查找效率存储大小插入、删除效率[/tr][tr][td]Hash[/td][td]哈希表[/td][td]支持单key[/td][td]接近O(1)[/td][td]小，除了数据没有额外的存储[/td][td]O(1)[/td][/tr][tr][td]B+树[/td][td]平衡二叉树扩展而来[/td][td]单key，范围，分页[/td][td]O(logn)[/td][td]除了数据，还多了左右指针，以及叶子节点指针[/td][td]O(logn)，需要调整树的结构，算法比较复杂[/td][/tr][tr][td]跳表[/td][td]有序链表扩展而来[/td][td]单key，分页[/td][td]O(logn)[/td][td]除了数据，还多了指针，但是每个节点的指针小于
