独立按键的扫描

电路原理分析

按键部分[以使用K9\K10\K11\K12为例]

首先，将 KeyOut3 置 0 ，其他三条分路[KeyOut1、KeyOut2、KeyOut4]置1，此时， KeyOut3 分路的按键 K9\K10\K11\K12 作为 4 个独立按键处理
将此 4 个按键的状态直接送给小灯，即可控制小灯的亮灭：
按下 K9 ,此时 KeyIn1 变为 0
按下 K10 ,此时 KeyIn2 变为 0
按下 K11 ,此时 KeyIn3 变为 0
按下 K12 ,此时 KeyIn4 变为 0
小灯部分

小灯部分的电路原理分析详见https://www.cnblogs.com/EricsT/p/18442768
以下做简单概要

P1.4 置 0，即 ENLED 置0
在下图中将跳线连接在显示译码部分，即 ADDR0 与 P1.0 连线，ADDR1 与 P1.1 连线，ADDR2 与 P1.2 连线，ADDR3 与 P1.3 连线
P1.3 置 1，即 ADDR3 置1

通过以上使能下图的U3[74HC138]芯片
P1.0 置 0，即 ADDR0 置 0
P1.1 置 1，即 ADDR1 置 1
P1.2 置 1，即 ADDR2 置 1

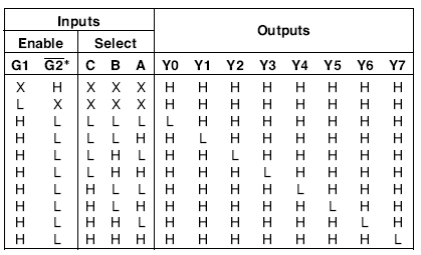

通过以上，则U3芯片 A2 置 1，A1 置 1，A0 置 0，查询下图真值表可知 LEDS6 为 0

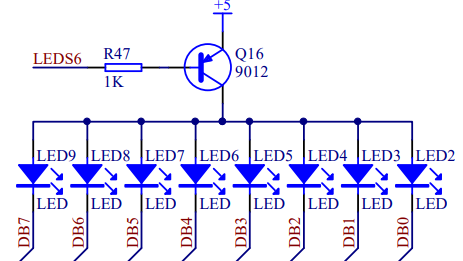

通过以上，下图中的Q16[9012]三极管导通，此时，只要DBX为0，则小灯就被点亮

即小灯被点亮：P1.0 = 0; P1.1 = 1; P1.2 = 1; P1.3 = 1; P1.4 = 0;
综合分析

KeyOut3 置 0，即 P2.1 置 0
P1.0 = 0; P1.1 = 1; P1.2 = 1; P1.3 = 1; P1.4 = 0; P2.1 = 0;其余为默认值
将 KeyIn1 的值给 DB7 ，则 K9 的状态控制 LED9 的状态
将 KeyIn2 的值给 DB6 ，则 K10 的状态控制 LED8 的状态
将 KeyIn3 的值给 DB5 ，则 K11 的状态控制 LED7 的状态
将 KeyIn4 的值给 DB4 ，则 K12 的状态控制 LED6 的状态
代码实现

1. #include <reg52.h>
3. sbit ADDR0 = P1 ^ 0;
4. sbit ADDR1 = P1 ^ 1;
5. sbit ADDR2 = P1 ^ 2;
6. sbit ADDR3 = P1 ^ 3;
7. sbit ENLED = P1 ^ 4;
9. sbit LED9 = P0 ^ 7;
10. sbit LED8 = P0 ^ 6;
11. sbit LED7 = P0 ^ 5;
12. sbit LED6 = P0 ^ 4;
14. sbit KeyIn4 = P2 ^ 7;
15. sbit KeyIn3 = P2 ^ 6;
16. sbit KeyIn2 = P2 ^ 5;
17. sbit KeyIn1 = P2 ^ 4;
19. void main(void)
20. {
21.     //使能U3[74HC138]芯片
22.     ADDR3 = 1;
23.     ENLED = 0;
24.
25.     // LEDS6 为 0
26.     ADDR0 = 0;
27.     ADDR1 = 1;
28.     ADDR2 = 1;
29.
30.     //keyOut3 为0，其他均为1
31.     P2 = 0xFD;
32.
33.     while (1)
34.     {
35.         LED9 = KeyIn1;//K9控制LED9
36.         LED8 = KeyIn2;//K10控制LED8
37.         LED7 = KeyIn3;//K11控制LED7
38.         LED6 = KeyIn4;//K12控制LED6
39.     }
40. }

复制代码

电路原理分析

数码管部分

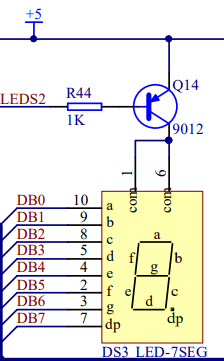

LEDS2为低电平，Q14导通，数码管可使用
数码管电路以及真值表内容详见https://www.cnblogs.com/EricsT/p/18460817
代码部分

1. #include <reg52.h>
3. sbit ADDR0 = P1 ^ 0;
4. sbit ADDR1 = P1 ^ 1;
5. sbit ADDR2 = P1 ^ 2;
6. sbit ADDR3 = P1 ^ 3;
7. sbit ENLED = P1 ^ 4;
9. sbit KeyIn4 = P2 ^ 7;
11. unsigned char code LedChar[] =//数码管显示字符转换表
12. {
13.         0xC0, 0xF9, 0xA4, 0xB0, 0x99, 0x92, 0x82, 0xF8,
14.         0x80, 0x90, 0x88, 0x83, 0xC6, 0xA1, 0x86, 0x8E
15. };
17. void main(void)
18. {
19.         bit backup = 1;//定义一个位变量，保存前一次扫描的按键值
20.         unsigned char cnt = 0;//定义一个计数变量，记录按下的次数
22.         ENLED = 0;//选择数码管DS3进行显示
23.         ADDR3 = 1;
24.         ADDR2 = 0;
25.         ADDR1 = 1;
26.         ADDR0 = 0;
28.         P2 = 0xF7;//P2.3置0,即keyOut1输出低电平
29.         P0 = LedChar[cnt];//显示按键次数初值
31.         while (1)
32.         {
33.                 if (backup != KeyIn4)//当前值与前次值不相等说明此时按键有动作
34.                 {
35.                         if (0 == backup)//如果前次值为0，则说明当前由0变1，即按键弹起
36.                         {
37.                                 cnt++;//按键次数+1
38.                                 if (cnt >= 10)//只用一个数码管显示，所以加到10就清零重新开始
39.                                         cnt = 0;
40.                                 P0 = LedChar[cnt];
41.                         }
42.                         backup = KeyIn4;//更新备份为当前值，以备进行下次比较
43.                 }
44.         }
45. }

复制代码

 bit51单片机特有的变量类型，bit型是1位数据，只占用一个位(bit)的内存，用法和其他的基本数据类型一样。优点：节省内存空间，8个bit变量才相当于一个char变量所占用的空间。只有0和1两个值
以上代码实现的主要功能：在按下按键后弹起的过程中，数码管会显示按键弹起次数，当按键弹起10次数码管会变成0，重新开始计数，按下的时候，不作任何处理
