GStreamer开发笔记（五）：gstreamer创建组件、管道和总线实现简单的播放器

雌鲳签 2025-6-9 10:31:35
前言

  前面是自动构建管道。本篇实例化每个元素并将它们链接在一起来手动构建一个管道。
  本篇创建管道分为：创建组件，连接组件，获取总线，阻塞提取需要的消息并处理。
 Demo

  

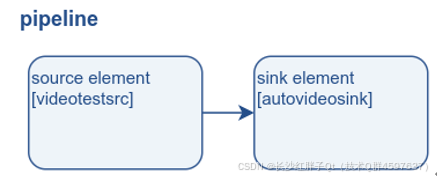

 管道图

  

  我们创建了两个元素：videotestsrc和autovideosink。不创建过滤元件。因此，管道看起来如下：
  

 连接源组件和接收组件程序

步骤一：初始化gst

  

步骤二：创建组件

  

  使用gst_element_factory_make()创建新组件。第一个参数是要创建的元素类型（默认就有一些常见类型，可通过gstreamer工具获取所有可用类型的列表）。第二个参数是给这个特定实例起的名字。如果没有保留指针，为元素命名对于以后检索它们很有用（并且可以获得更有意义的调试输出）。但是，如果为名称传递NULL，GStreamer将为您提供一个唯一的名称。
  代码创建了两个元素：videotestsrc和autovideosink。不创建过滤元件。因此，管道看起来如下：
  


  • videotestsrc是一个源组件（它生成数据），用于创建测试视频模式。此元素可用于调试目的，通常在实际应用程序中找不到。
  • autovideosink是一个接收组件（它消耗数据），它在窗口上显示它接收到的图像。根据操作系统的不同，存在几种具有不同功能的视频接收器。autovideosink会自动选择并实例化最佳的一个，因此不必担心细节，并且代码更加独立于平台。

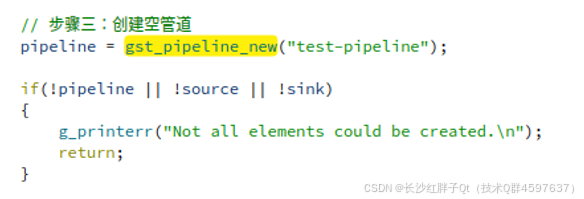

步骤三：创建空管道

  

  GStreamer中的所有元素通常必须包含在管道中才能使用，因为它负责一些时钟和消息传递功能。我们使用gst_pipeline_new()创建管道。

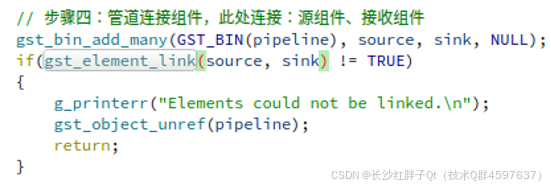

步骤四：管道连接组件，此处连接：源组件、接收组件

  

步骤五：修改源组件属性

  

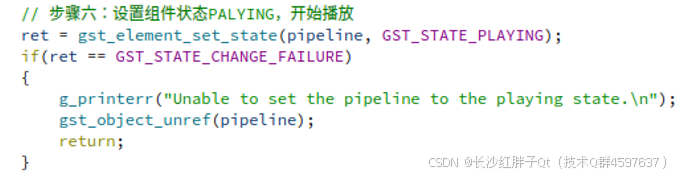

步骤六：设置组件状态PALYING，开始播放

  

步骤七：获取bus总线，阻塞函数直至总线触发错误或流结束后继续

  

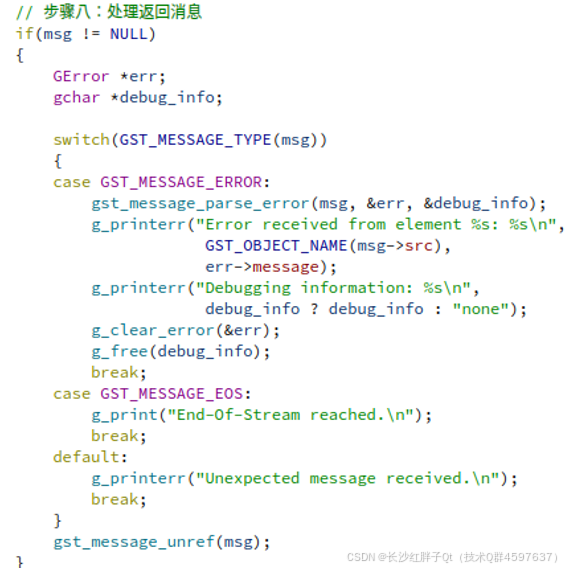

步骤八：处理返回消息

  

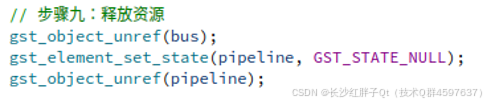

步骤九：释放资源

  

 关键函数

gst_element_factory_make()

  gst_element_factory_make 是 GStreamer 框架中的一个函数，用于创建 GStreamer 元素（Element）。GStreamer 是一个强大的多媒体框架，允许开发者构建媒体处理管道，而元素是这些管道的基本构建块。
  1. GstElement* gst_element_factory_make(const gchar *factoryname, const gchar *name);
复制代码

  • 参数一：要创建的元素的工厂名称。例如，如果想创建一个视频源元素，可以使用 “videotestsrc”
  • 参数二：为创建的元素指定一个名称。如果为NULL，GStreamer 会为该元素自动分配一个唯一的名称。
      成功时：返回指向新创建元素的指针（GstElement*），失败时：返回NULL。
gst_pipeline_new()

  gst_pipeline_new()是GStreamer框架中的一个函数，用于创建一个新的管道（Pipeline）。管道是 GStreamer 中用于连接和管理多个元素的核心结构，它定义了媒体数据从源到接收器的处理路径。
  1. GstElement* gst_pipeline_new(const gchar *name);
复制代码

  • 参数一：为创建的管道指定一个名称。如果为 NULL，GStreamer 会为管道自动分配一个唯一的名称。
      成功时：返回指向新创建管道的指针（GstElement*），实际上是一个GstPipeline 类型的对象，但通常通过 GstElement 指针来引用。失败时：返回NULL。
gst_bin_add_many()

  gst_bin_add_many()是GStreamer框架中的一个函数，用于将多个元素添加到一个GstBin（如GstPipeline）中。GstBin 是一个可以包含其他元素的容器，GstPipeline是GstBin的一种特殊类型，用于管理媒体处理流程。
  1. guint gst_bin_add_many(GstBin *bin, GstElement *element_1, ..., NULL);
复制代码

  • 参数一：指向目标 GstBin 的指针，通常是一个 GstPipeline。
  • 参数二（实际多个）：可变参数，GstElement* 类型，要添加到bin中的元素列表，可变参数允许一次添加多个元素，最后一个参数必须是 NULL，以指示参数列表的结束。
      成功时：返回添加的元素数量（不包括最后的NULL）。失败时：如果任何元素无法添加，函数将返回 0，并且不会添加任何元素。
gst_element_link()

  gst_element_link() 是 GStreamer 框架中的一个函数，用于将两个元素链接在一起，以便媒体数据可以在它们之间流动。在 GStreamer 管道中，元素通过“链接”来形成一个处理链，数据从源元素流向接收器元素，经过各种处理步骤。
  1. gboolean gst_element_link(GstElement *src, GstElement *dest);
复制代码

  • 参数一：指向源元素的指针，数据将从该元素流出。
  • 参数二：指向目标元素的指针，数据将流入该元素。
      成功时：返回 TRUE。失败时：返回 FALSE。
 Demo源码
  1. #include <gst/gst.h>
  3. Int main (int argc, char *argv[])
  4. {
  5.     GstElement *pipeline, *source, *sink;
  6.     GstBus *bus;
  7.     GstMessage *msg;
  8.     GstStateChangeReturn ret;
  10.     // 步骤一：初始化gst
  11.     gst_init (&argc, &argv);
  13.     // 步骤二：创建组件
  14.     source = gst_element_factory_make("videotestsrc", "source");
  15.     sink = gst_element_factory_make("autovideosink", "sink");
  17.     // 步骤三：创建空管道
  18.     pipeline = gst_pipeline_new("test-pipeline");
  20.     if(!pipeline || !source || !sink)
  21.     {
  22.         g_printerr("Not all elements could be created.\n");
  23.         return -1;
  24.     }
  26.     // 步骤四：管道连接组件，此处连接：源组件、接收组件
  27.     gst_bin_add_many(GST_BIN(pipeline), source, sink, NULL);
  28.     if(gst_element_link(source, sink) != TRUE)
  29.     {
  30.         g_printerr("Elements could not be linked.\n");
  31.         gst_object_unref(pipeline);
  32.         return -1;
  33.     }
  35.     // 步骤五：修改源组件属性
  36.     g_object_set(source, "pattern", 0, NULL);
  38.     // 步骤六：设置组件状态PALYING，开始播放
  39.     ret = gst_element_set_state(pipeline, GST_STATE_PLAYING);
  40.     if(ret == GST_STATE_CHANGE_FAILURE)
  41.     {
  42.         g_printerr("Unable to set the pipeline to the playing state.\n");
  43.         gst_object_unref(pipeline);
  44.         return -1;
  45.     }
  47.     // 步骤七：获取bus总线，阻塞函数直至总线触发错误或流结束后继续
  48.     bus = gst_element_get_bus(pipeline);
  49.     msg = gst_bus_timed_pop_filtered(bus, GST_CLOCK_TIME_NONE, GST_MESSAGE_ERROR | GST_MESSAGE_EOS);
  51.     // 步骤八：处理返回消息
  52.     if(msg != NULL)
  53.     {
  54.         GError *err;
  55.         gchar *debug_info;
  57.         switch(GST_MESSAGE_TYPE(msg))
  58.         {
  59.         case GST_MESSAGE_ERROR:
  60.             gst_message_parse_error(msg, &err, &debug_info);
  61.             g_printerr("Error received from element %s: %s\n",
  62.                         GST_OBJECT_NAME(msg->src),
  63.                         err->message);
  64.             g_printerr("Debugging information: %s\n",
  65.                         debug_info ? debug_info : "none");
  66.             g_clear_error(&err);
  67.             g_free(debug_info);
  68.             break;
  69.         case GST_MESSAGE_EOS:
  70.             g_print("End-Of-Stream reached.\n");
  71.             break;
  72.         default:
  73.             g_printerr("Unexpected message received.\n");
  74.             break;
  75.         }
  76.         gst_message_unref(msg);
  77.     }
  79.     // 步骤九：释放资源
  80.     gst_object_unref(bus);
  81.     gst_element_set_state(pipeline, GST_STATE_NULL);
  82.     gst_object_unref(pipeline);
  83.     return 0;
  84. }
复制代码
 工程模板v1.1.0

  

 入坑

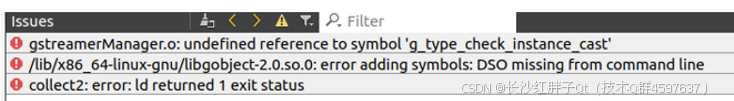

入坑一：无法连接g_type_check_instace_cast

问题

  未定义库，无法连接
原因

  这是gobject2.0库的
解决

  
