多模态算法QwenVL、KimiVL等算法原理

最新内容：https://www.big-yellow-j.top/posts/2025/08/28/MultiModal2.html

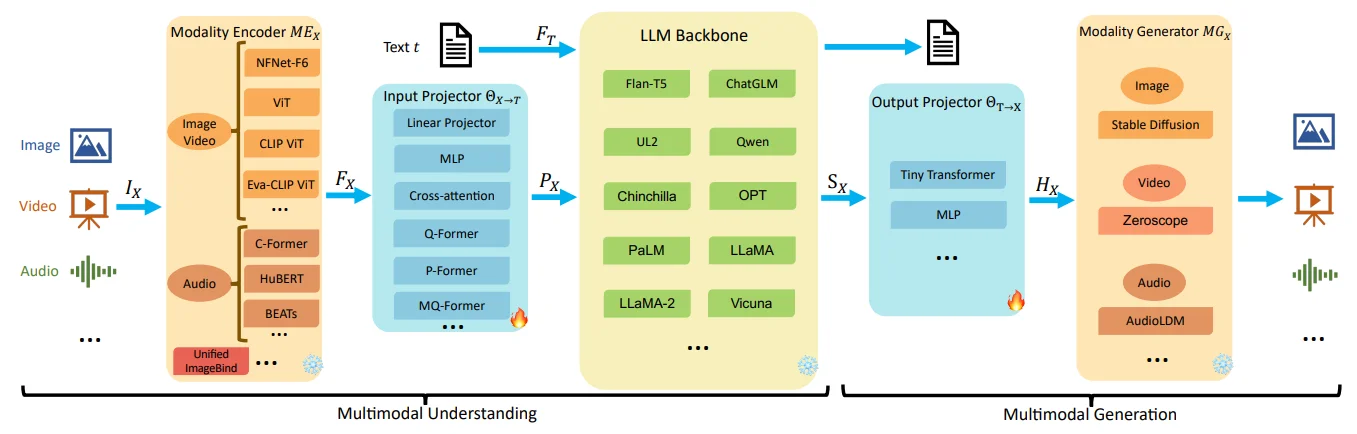

对于多模态系列模型大致的多模态大语言模型的通用模型框架和每个模块的一些实现方法[1]：

基本上就是对于图片/视频等通过不同的视觉编码器（Vit/Clip等）进行编码，对于text通过编码器进行编码，而后将视觉模态信息通过映射层（q-former/mlp等）将两部分维度对齐而后丢到LLM中输出结果。简单总结常用的多模态模型。
QwenVL系列

目前QwenVL迭代更新迭代到2.5（截至2025.09.21）主要介绍QwenVL、QwenVL2、QwenVL2.5这3个多模态模型，其中对于这3个模型其中最大的改进都集中在视觉模态处理上
QwenVL

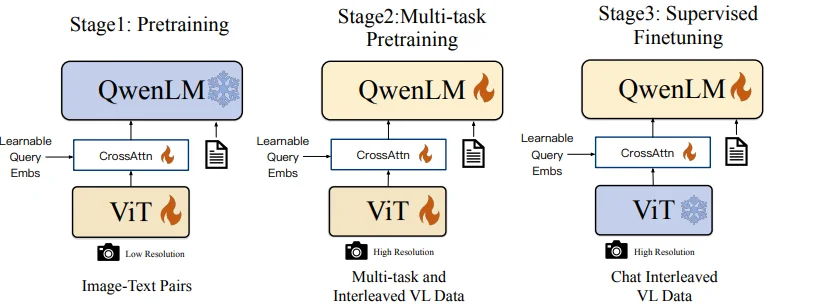

在QwenVL[2]中在论文里面作者提到的其模型的整个训练过程如下：

仅从提供的不同阶段还是很容易发现QwenVL还是是采用和BLIP相似的使用 learned-query来对齐模态信息
语言模型使用（7.7B）：Qwen-7B
视觉编码器（1.9B）：Vit-bigG
融合器（0.08B）：Learnable Query

不过论文里面对于模型细节介绍不是很多，从代码角度出发窥其模型结构：
模型视觉编码器：视觉编码器使用的是ViT架构（Vision Transformer），ViT的网络设置和初始化参数使用了OpenCLIP预训练好的ViT-bigG模型。具体的代码处理过程（代码），其中模型输出维度变化过程：1x3x448x448-->1x1664x32x32（首先卷积处理）-->1x1024x1664（拉平交换维度）
特征融合器：上述ViT处理后，对于\(448\times 448\)分辨率的图像，生成一个 [1024, 1664]的序列，也就是向量维度为1664的长度为1024的序列。为了压缩视觉token的输入长度，Qwen-VL引入了一个Adapter来压缩图像特征。这个Adaper就是一个随机初始化的单层Cross-Attention模块。该模块使用一组可学习的query向量，将来自ViT的图像特征作为Key向量。通过Cross-Attention操作后将视觉特征序列压缩到固定的256长度（也就是将视觉特征压缩到 256 1644）
此外，考虑到位置信息对于精细图像理解的重要性，Qwen-VL将二维绝对位置编码（三角位置编码）整合到Cross-Attention的 \(q,k\)中，以减少压缩过程中可能丢失的位置细节。随后将长度为256的压缩图像特征序列输入到大型语言模型中。
QwenVL-2

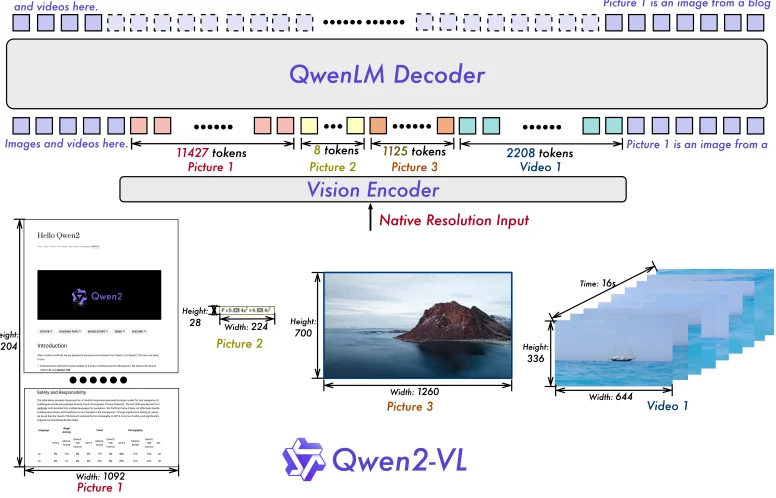

对于QwenVL-2[3]其模型的基本结构如下：

1、使用动态分辨率（也就是说输入图像不需要再去改变图像尺寸到一个固定值），于此同时为了减少 visual-token数量，将2x2的的相邻的token进行拼接到一个token而后通过MLP层进行处理。

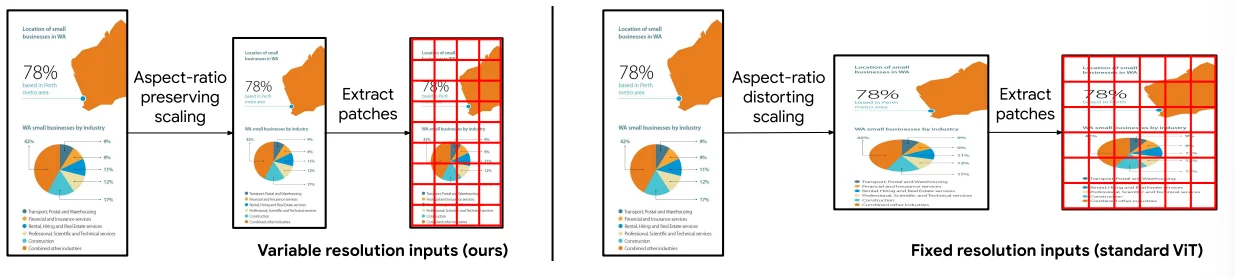

动态分辨率处理如上，通过指定[mix_pixels, max_pixels]范围然后将图像保持原始的纵横比去缩减图像到上面的范围中（处理过程，首先计算原始图像的像素数量，而后判断和上面指标的范围，如果超出范围就去计算需要修改的比例，在将整个比例去处理到分辨率上）
在通过使用动态分辨率处理图像之后会在单一图片增加时间维度也就是将：CHW-->TCHW（这点是为了和视频处理过程进行对齐），在源码中T选择数值为2也就是将图片“复制一次”，而后对帧序列进行Patchification操作

1. def _preprocess():
2.     ......
3.     channel = patches.shape[1]
4.     grid_t = patches.shape[0] // self.temporal_patch_size
5.     grid_h, grid_w = resized_height // self.patch_size, resized_width // self.patch_size
6.     patches = patches.reshape(
7.         grid_t,                            # 0
8.         self.temporal_patch_size, channel, # 1 2
9.         grid_h // self.merge_size,         # 3
10.         self.merge_size, self.patch_size,  # 4 5
11.         grid_w // self.merge_size,         # 6
12.         self.merge_size, self.patch_size,  # 7 8
13.     ) # self.merge_size=2 self.patch_size=14 self.temporal_patch_size=2
14.     ### 将2x2的邻域Patch放到一起，方便后续做领域的Patch过Projector层做聚合压缩
15.     patches = patches.transpose(0, 3, 6, 4, 7, 2, 1, 5, 8)
16.     ### Patch序列化，并保留Patch位置信息（时间，高，宽）
17.     flatten_patches = patches.reshape(
18.         grid_t * grid_h * grid_w, channel * self.temporal_patch_size * self.patch_size * self.patch_size
19.     )

复制代码

上面过程也就是进行所谓的“2x2的相邻token拼接”，最后得到[grid_t * grid_h * grid_w, channel * temporal_patch_size(2) * patch_size(14) * patch_size(14)]（其中grid_h=resized_height // self.patch_size(14)）
2、多模态的旋转位置编码（M-RoPE）,也就是将原来位置编码所携带的信息处理为：时序（temporal）、高度（height）、宽度（width）。比如下图中对于文本处理直接初始化为：\((i,i,i)\)。但是对于图片而言就是：\((i,x,y)\) 其中 \(i\) 是恒定的，而对于视频就会将 \(i\) 换成视频中图像的顺序
总结处理过程：动态分辨率处理-->复制时间维度-->将序列切割为patch。这样一来就会直接将图像处理为：[grid_t * grid_h * grid_w, channel * temporal_patch_size(2) * patch_size(14) * patch_size(14)]（其中grid_h=resized_height // self.patch_size(14)）除此之外而后去计算 3d-RoPE最后通过一层线性层处理就得到最后的视觉token。
QwenVL-2.5

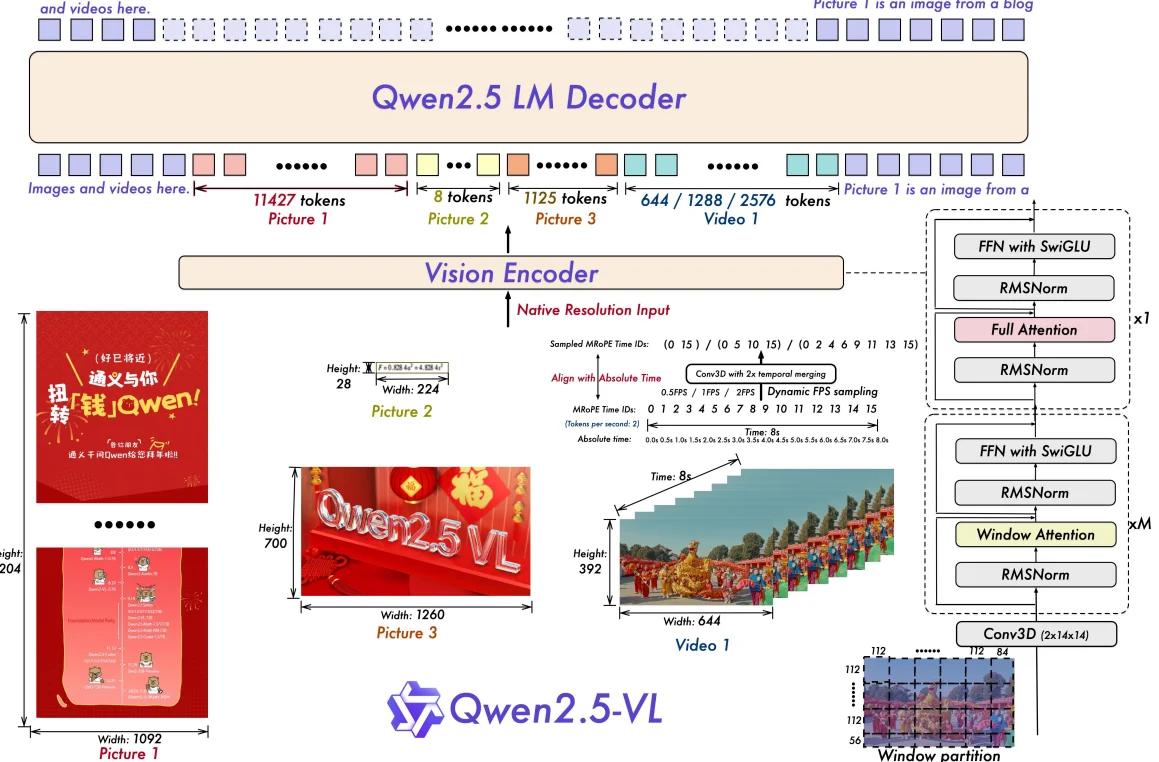

在QwenVL2.5中[4]模型具体的代码处理过程参考Blog[5]具体模型结构：

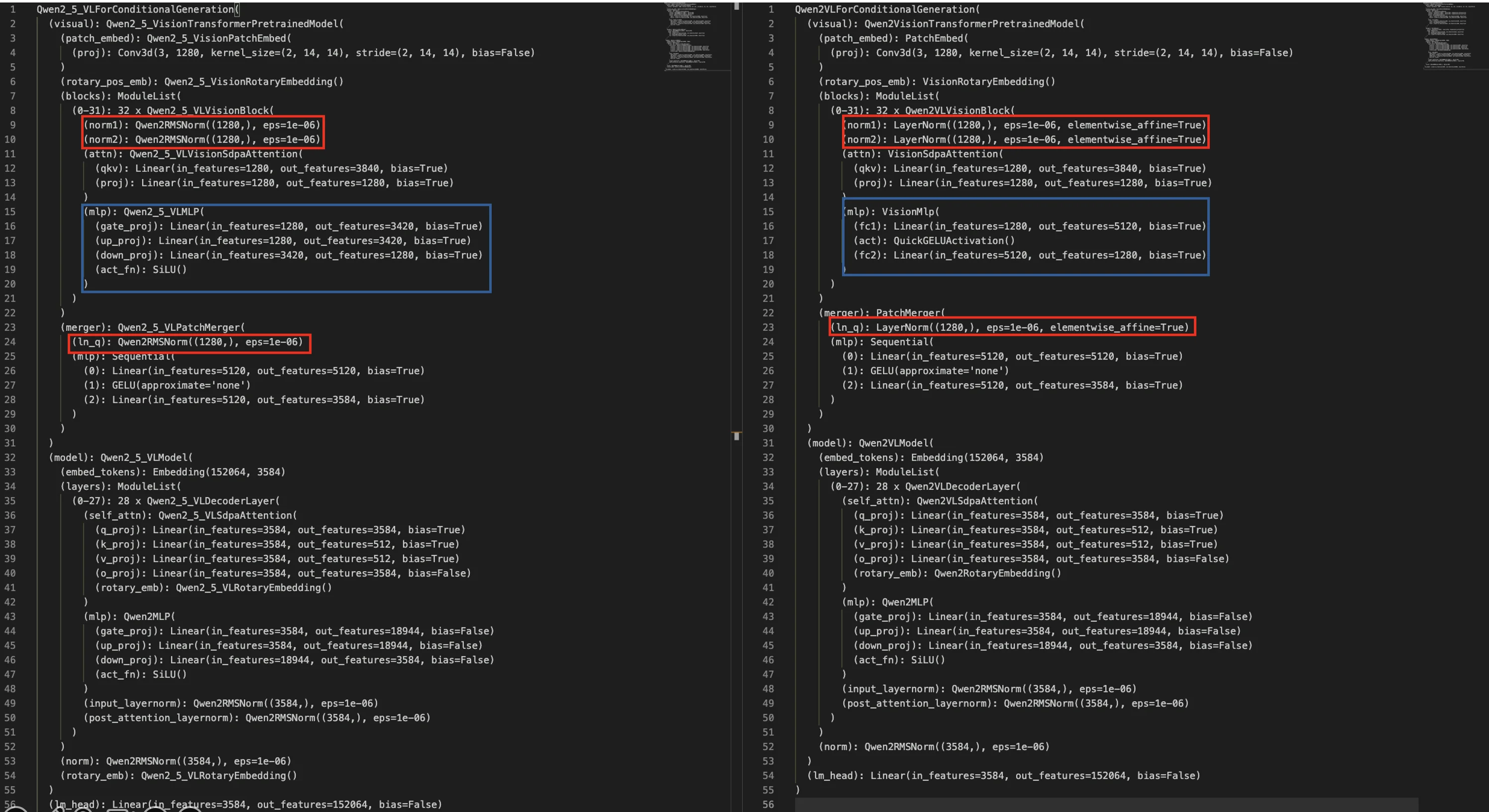

在图像处理过程上和QwenVL2差异不大都是直接：动态分辨率处理-->复制时间维度-->将序列切割为patch，对比两个模型差异：

1、采用 RMSNorm 替换了所有 LayerNorm；2、ViT中每一个VisionBlock中的MLP换成了SwiGLU 结构。只从模型结构上差异不到，在QwenVL2.5中主要进行改动：1、使用window-attention（对应上述结构中的Qwen2_5_VLVisionAttention）对于具体的划分window方法（代码）：根据输入的图像大小 (gird_t, grid_h, grid_w)去得到窗口索引 (window_index) 和 累积序列长度 (cu_window_seqlens)。具体例子如下：

1. # 数据数据特征
2. [ [ 0,  1,  2,  3,  4,  5],
3.   [ 6,  7,  8,  9, 10, 11],
4.   [12, 13, 14, 15, 16, 17],
5.   [18, 19, 20, 21, 22, 23],
6.   [24, 25, 26, 27, 28, 29],
7.   [30, 31, 32, 33, 34, 35] ]
8. # 保证可以被window_size划分需要进行填充
9. [ [ 0,  1,  2,  3,  4,  5, X, X],
10.   [ 6,  7,  8,  9, 10, 11, X, X],
11.   [12, 13, 14, 15, 16, 17, X, X],
12.   [18, 19, 20, 21, 22, 23, X, X],
13.   [24, 25, 26, 27, 28, 29, X, X],
14.   [30, 31, 32, 33, 34, 35, X, X],
15.   [ X,  X,  X,  X,  X,  X, X, X],
16.   [ X,  X,  X,  X,  X,  X, X, X] ]
17. # 而后直接更具window大小得到每个需要计算注意力的window
18. # window-0
19. [ 0,  1,  2,  3]
20. [ 6,  7,  8,  9]
21. [12, 13, 14, 15]
22. [18, 19, 20, 21]
23. # 展平重新排列得到：
24. # window-0
25. [0, 1, 2, 3, 6, 7, 8, 9, 12, 13, 14, 15, 18, 19, 20, 21]
26. # window-1
27. [4, 5, 10, 11, 16, 17, 22, 23]
28. # 计算累计长度
29. seqlens = (index_padded != -100).sum([2, 3]) # 计算有效长度：window-0：16 window-1：8.....
30. cu_seqlens_tmp = seqlens.cumsum(0) * 4 + cu_window_seqlens[-1]
31. cu_window_seqlens.extend(cu_seqlens_tmp.tolist())
32. # [0, 64, 96, 128, 144]
33. # 得到最后返回结果window_index, cu_window_seqlens

复制代码

在得到window_index和cu_window_seqlens之后就是计算注意力过程

1. for i in range(1, len(cu_seqlens)):
2.   attention_mask[..., cu_seqlens[i - 1] : cu_seqlens[i], cu_seqlens[i - 1] : cu_seqlens[i]] = 0
4. q = q.transpose(0, 1)
5. k = k.transpose(0, 1)
6. v = v.transpose(0, 1)
7. attn_weights = torch.matmul(q, k.transpose(1, 2)) / math.sqrt(self.head_dim)
8. attn_weights = attn_weights + attention_mask
9. attn_weights = nn.functional.softmax(attn_weights, dim=-1, dtype=torch.float32).to(q.dtype)

复制代码

总结

从QwenVL到QwenVL2.5视觉编码器处理过程：
QwenVL：将图像转化为固定的分辨率而后将输入到Vit-bigG进行处理得到视觉特征之后再去使用类似Q-former处理过程（QwenVL中使用的是一个随机初始化的单层Cross-Attention模块）使用learned-query（压缩到固定的256长度的token）将视觉token进行压缩而后输入到LLM中。
QwenVL2：首先使用动态分辨率（将图像除以固定的factor而后保持横纵比将其缩减到 [mix_pixels, max_pixels]中）去处理图像而后将其输入到视觉编码器中，而后将2x2的的相邻的token进行拼接（也就是将图像补充一个时间帧得到TCHW，而后再去在THW三个维度划分得到不同的patch：grid_t,grid_h,grid_w）到一个token而后通过MLP层进行处理。
QwenVL2.5：整体框架上和QwenVL2差异不大，区别在于使用了window-attention以及2D-RoPE
KimiVL系列

参考

---

• https://arxiv.org/abs/2504.07491 ↩︎

• https://arxiv.org/pdf/2308.12966 ↩︎

• http://arxiv.org/abs/2409.12191 ↩︎

• https://arxiv.org/abs/2502.13923 ↩︎

• https://www.big-yellow-j.top/posts/2025/08/29/QwenVLCode.html ↩︎
