FreeRTOS简单内核实现3 任务管理

0、思考与回答

0.1、思考一

对于 Cortex-M4 内核的 MCU 在发生异常/中断时，哪些寄存器会自动入栈，哪些需要手动入栈？
会自动入栈的寄存器如下

• R0 - R3：通用寄存器

• R12：通用寄存器

• LR （Link Register）：链接寄存器，保存返回地址

• PC （Program Counter）：程序计数器，保存当前执行指令的地址

• xPSR （Program Status Register）：程序状态寄存器


需要手动入栈的寄存器如下

• R4 - R11：其他通用寄存器


0.2、思考二

这些入栈的寄存器是怎么找到要入栈的地址的呢？
依靠堆栈指针来确定入栈的地址，Cortex-M4 的堆栈指针寄存器 SP 在同一物理位置上有 MSP 和 PSP 两个堆栈指针，默认情况下会使用主堆栈指针 MSP
0.3、思考三

自动入栈的寄存器什么时候入栈，什么时候出栈恢复原来的处理器状态？
进入异常处理时会发生自动入栈，当异常处理完成并执行异常返回指令（bx r14）时，处理器会自动从堆栈中弹出这些寄存器的值
1、任务控制块

通常使用名为任务控制块（TCB）的结构体来对每个任务进行管理，该结构体中包含了任务管理所需要的一些重要成员，其中栈顶指针 pxTopOfStack 作为结构体的第一个成员，其地址也即任务控制块的地址，具体如下所示

1. /* task.h */
2. // 任务控制块
3. typedef struct tskTaskControlBlock
4. {
5.     volatile StackType_t  *pxTopOfStack;                        // 栈顶
6.     ListItem_t            xStateListItem;                       // 任务节点
7.     StackType_t           *pxStack;                             // 任务栈起始地址
8.     char                  pcTaskName[configMAX_TASK_NAME_LEN];  // 任务名称
9. }tskTCB;
10. typedef tskTCB TCB_t;

复制代码

configMAX_TASK_NAME_LEN 是一个宏，用于设置任务名称长度，具体定义如下

1. /* FreeRTOSConfig.h */
2. // 任务名称字符串长度
3. #define configMAX_TASK_NAME_LEN                 24

复制代码

2、创建任务

2.1、xTaskCreateStatic( )

静态创建任务时需要指定任务栈（地址和大小）、任务函数、任务控制块等参数，该函数就是负责将这些分散的变量联系在一起，方便后续对任务进行管理，但是其并不是真正的创建任务的函数，具体如下所示

1. /* task.c */
2. // 静态创建任务函数
3. #if (configSUPPORT_STATIC_ALLOCATION == 1)
4. TaskHandle_t xTaskCreateStatic(TaskFunction_t pxTaskCode,     // 任务函数
5.                             const char* const pcName,         // 任务名称
6.                             const uint32_t ulStackDepth,      // 任务栈深度
7.                             void* const pvParameters,         // 任务参数
8.                             StackType_t* const puxTaskBuffer, // 任务栈起始指针
9.                             TCB_t* const pxTaskBuffer)        // 任务栈控制指针
10. {
11.         TCB_t* pxNewTCB;
12.         TaskHandle_t xReturn;
13.         // 任务栈控制指针和任务栈起始指针不为空
14.         if((pxTaskBuffer != NULL) && (puxTaskBuffer != NULL))
15.         {
16.                 pxNewTCB = (TCB_t*)pxTaskBuffer;
17.                 // 将任务控制块的 pxStack 指针指向任务栈起始地址
18.                 pxNewTCB->pxStack = (StackType_t*)puxTaskBuffer;
19.
20.                 // 真正的创建任务函数
21.                 prvInitialiseNewTask(pxTaskCode,
22.                                                          pcName,
23.                                                          ulStackDepth,
24.                                                          pvParameters,
25.                                                          &xReturn,
26.                                                          pxNewTCB);
27.         }
28.         else
29.         {
30.                 xReturn = NULL;
31.         }
32.         // 任务创建成功后应该返回任务句柄，否则返回 NULL
33.         return xReturn;
34. }
35. #endif
37. /* task.h */
38. // 函数声明
39. TaskHandle_t xTaskCreateStatic(TaskFunction_t pxTaskCode,
40.                             const char* const pcName,
41.                             const uint32_t ulStackDepth,
42.                             void* const pvParameters,
43.                             StackType_t* const puxTaskBuffer,
44.                             TCB_t* const pxTaskBuffer);

复制代码

configSUPPORT_STATIC_ALLOCATION 是一个宏，用于配置和裁剪 RTOS 静态创建任务的功能，具体定义如下所示

1. /* FreeRTOSConfig.h */
2. // 是否支持静态方式创建任务
3. #define configSUPPORT_STATIC_ALLOCATION         1

复制代码

TaskHandle_t 是一个 void * 类型的变量，用于表示任务句柄，TaskFunction_t 是一个函数指针，用于表示任务函数，具体定义如下所示

1. /* task.h */
2. // 任务句柄指针
3. typedef void* TaskHandle_t;
4. // 任务函数指针
5. typedef void (*TaskFunction_t)(void *);

复制代码

2.2、prvInitialiseNewTask( )

函数 xTaskCreateStatic() 最终调用了真正的创建任务函数 prvInitialiseNewTask() ，该函数主要是对任务栈内存、任务控制块成员等进行初始化，具体如下所示

1. /* task.c */
2. // 使用的外部函数声明
3. extern StackType_t* pxPortInitialiseStack(StackType_t* pxTopOfStack,
4.                                           TaskFunction_t pxCode,
5.                                           void* pvParameters);
6. // 真正的创建任务函数
7. static void prvInitialiseNewTask(TaskFunction_t pxTaskCode,    // 任务函数
8.                             const char* const pcName,          // 任务名称
9.                             const uint32_t ulStackDepth,       // 任务栈深度
10.                             void* const pvParameters,          // 任务参数
11.                             TaskHandle_t* const pxCreatedTask, // 任务句柄
12.                             TCB_t* pxNewTCB)                   // 任务栈控制指针
13. {
14.         StackType_t *pxTopOfStack;
15.         UBaseType_t x;
16.
17.         // 栈顶指针，用于指向分配的任务栈空间的最高地址
18.         pxTopOfStack = pxNewTCB->pxStack + (ulStackDepth - (uint32_t)1);
19.         // 8 字节对齐
20.         pxTopOfStack = (StackType_t*)(((uint32_t)pxTopOfStack)
21.                                      & (~((uint32_t)0x0007)));
22.         // 保存任务名称到TCB中
23.         for(x = (UBaseType_t)0;x < (UBaseType_t)configMAX_TASK_NAME_LEN;x++)
24.         {
25.                 pxNewTCB->pcTaskName[x] = pcName[x];
26.                 if(pcName[x] == 0x00)
27.                         break;
28.         }
29.         pxNewTCB->pcTaskName[configMAX_TASK_NAME_LEN-1] = '\0';
30.
31.         // 初始化链表项
32.         vListInitialiseItem(&(pxNewTCB->xStateListItem));
33.
34.         // 设置该链表项的拥有者为 pxNewTCB
35.         listSET_LIST_ITEM_OWNER(&(pxNewTCB->xStateListItem), pxNewTCB);
36.
37.         // 初始化任务栈
38.         pxNewTCB->pxTopOfStack =
39.                   pxPortInitialiseStack(pxTopOfStack, pxTaskCode, pvParameters);
40.
41.         if((void*)pxCreatedTask != NULL)
42.         {
43.             *pxCreatedTask = (TaskHandle_t)pxNewTCB;
44.         }
45. }

复制代码

2.3、pxPortInitialiseStack( )

初始化任务栈函数，内存具体被初始化为什么样可以阅读 "2.4 任务内存详解" 小节

1. /* port.c */
2. // 错误出口
3. static void prvTaskExitError(void)
4. {
5.     for(;;);
6. }
7. // 初始化栈内存
8. StackType_t* pxPortInitialiseStack(StackType_t* pxTopOfStack,
9.                                                                    TaskFunction_t pxCode,
10.                                                                    void* pvParameters)
11. {
12.     // 异常发生时，自动加载到CPU的内容
13.     pxTopOfStack --;
14.     *pxTopOfStack = portINITIAL_XPSR;
15.     pxTopOfStack --;
16.     *pxTopOfStack = ((StackType_t)pxCode) & portSTART_ADDRESS_MASK;
17.     pxTopOfStack --;
18.     *pxTopOfStack = (StackType_t)prvTaskExitError;
19.
20.     // r12、r3、r2 和 r1 默认初始化为 0
21.     pxTopOfStack -= 5;
22.     *pxTopOfStack = (StackType_t)pvParameters;
23.
24.     // 异常发生时，手动加载到 CPU 的内容
25.     pxTopOfStack -= 8;
26.
27.     // 返回栈顶指针，此时 pxTopOfStack 指向空闲栈
28.     return pxTopOfStack;
29. }

复制代码

1. /* portMacro.h */
2. #define portINITIAL_XPSR            (0x01000000)
3. #define portSTART_ADDRESS_MASK      ((StackType_t) 0xFFFFFFFEUL)

复制代码

2.4、任务内存详解

使用静态方式创建任务之前需要提前定义好任务句柄、任务栈空间、任务控制块和任务函数，具体如下程序所示

1. // 任务句柄
2. TaskHandle_t Task_Handle;
3. // 任务栈大小
4. #define TASK_STACK_SIZE                    128
5. // 任务栈空间
6. StackType_t TaskStack[TASK_STACK_SIZE];
7. // 任务控制块
8. TCB_t TaskTCB;
9. // 任务函数
10. void TaskFunction(void *parg)
11. {
12.         for(;;)
13.         {
14.         }
15. }

复制代码

定义好这些变量之后都会在 RAM 中占用一定的空间，其中任务控制块 TaskTCB 的地址和结构体第一个成员 pxTopOfStack 是同一个地址，假设这些变量在空间中的占用情况如下图所示

将这些定义好的变量作为参数传递给静态创建任务函数 xTaskCreateStatic()  ，具体如下程序所示

1. // 静态方式创建任务
2. Task_Handle = xTaskCreateStatic(TaskFunction,
3.                                                            "Task",
4.                                                            128,
5.                                                            TaskParameters,
6.                                                            TaskStack,
7.                                                            TaskTCB);

复制代码

该函数执行完毕之后，最终这些变量在空间中的占用情况如下图所示

为什么要按照顺序这么存放？
因为在 ARM Cortex-M 处理器中，当异常发生时硬件会自动按照上图的顺序将寄存器推入当前的栈中，同时退出异常时也会按照其相反的顺序从当前栈中取值加载到 MCU 寄存器中
为什么任务栈顶 PSR 的值为 0x01000000 ？
PSR 是程序状态寄存器，对于异常来说具体的寄存器为 EPSR ，其第 24 位为 Thumb 状态位（T位），在 ARM Cortex-M 架构中，所有代码都必须在 Thumb 模式下执行，寄存器定义可以在 Cortex-M4 Devices Generic User Guide 手册中找到，具体如下图所示

可以发现当执行 BX 指令退出异常时（后面启动任务 / 任务调度会频繁使用到异常退出指令），会将 T 位清零，而一旦清零并尝试执行指令就会导致 MCU 故障或锁定，因此必须在异常退出自动恢复 MCU 寄存器时将 T 位重新置 1
为什么任务栈存放任务函数入口地址的内容为 pxCode & portSTART_ADDRESS_MASK？
简单来说这步操作其实是为了内存对齐，portSTART_ADDRESS_MASK 是一个宏，pxCode & portSTART_ADDRESS_MASK 只是为了确保 pxCode 任务函数入口地址最低位置为 0 ，实际测试中直接将该位置写入 pxCode 也是可以的，读者可自行测试
3、就绪链表

3.1、定义

为什么要定义链表？
使用链表可以将各个独立的任务链接起来，对于多任务时会方便任务管理

1. /* task.c */
2. // 就绪链表
3. List_t pxReadyTasksLists;

复制代码

3.2、prvInitialiseTaskLists( )

链表创建后不能直接使用，需要调用 vListInitialise() 函数对链表进行初始化，由于后续会创建多个链表，因此将链表初始化操作包装为一个函数，具体如下所示

1. /* task.c */
2. // 就绪列表初始化函数
3. void prvInitialiseTaskLists(void)
4. {
5.         vListInitialise(&pxReadyTasksLists);
6. }
8. /* task.h */
9. // 函数声明
10. void prvInitialiseTaskLists(void);

复制代码

4、任务调度器

任务调度流程如下所示

• 启动调度器


  • vTaskStartScheduler( )

  • xPortStartScheduler( )



• 启动第一个任务


  • prvStartFirstTask( )

  • vPortSVCHandler( )



• 产生任务调度


  • taskYIELD( )

  • xPortPendSVHandler( )

  • vTaskSwitchContext( )




4.1、vTaskStartScheduler( )

任务创建好了怎么执行呢？
这就是启动调度器函数的工作，选择一个任务然后启动第一个任务的执行
怎么选择任务？
通过一个名为 pxCurrentTCB 的 TCB_t * 类型的指针选择要执行的任务，该指针始终指向需要运行的任务的任务控制块
选择哪一个？
在创建多个任务时，可以通过一些方法（比如根据任务优先级）来选择先执行的任务，但是这里我们的 RTOS 内核还不支持优先级，因此可以先手动指定要执行的第一个任务

1. /* task.c */
2. // 当前 TCB 指针
3. TCB_t volatile *pxCurrentTCB = NULL;
4. // 使用的外部函数声明
5. extern BaseType_t xPortStartScheduler(void);
6. // 在 main.c 中定义的两个任务声明
7. extern TCB_t Task1TCB;
8. extern TCB_t Task2TCB;
10. // 启动任务调度器
11. void vTaskStartScheduler(void)
12. {
13.         // 手动指定第一个运行的任务
14.         pxCurrentTCB = &Task1TCB;
15.         // 启动调度器
16.         if(xPortStartScheduler() != pdFALSE)
17.         {
18.                 // 调度器启动成功则不会到这里
19.         }
20. }
22. /* task.h */
23. // 函数声明
24. void vTaskStartScheduler(void);

复制代码

4.2、xPortStartScheduler( )

vTaskStartScheduler() 函数选择了要执行的任务，启动第一个任务执行的重任交给了 4.2 ~ 4.4 小节的三个函数，xPortStartScheduler() 函数主要设置 PendSV 和 SysTick 的中断优先级为最低，然后调用了 prvStartFirstTask() 函数

1. /* port.c */
2. // 启动调度器
3. BaseType_t xPortStartScheduler(void)
4. {
5.         // 设置 PendSV 和 SysTick 中断优先级为最低
6.         portNVIC_SYSPRI2_REG |= portNVIC_PENDSV_PRI;
7.         portNVIC_SYSPRI2_REG |= portNVIC_SYSTICK_PRI;
8.
9.         // 初始化滴答定时器
10.
11.         // 启动第一个任务，不再返回
12.         prvStartFirstTask();
13.
14.         // 正常不会运行到这里
15.         return 0;
16. }

复制代码

为什么要设置 PendSV 和 SysTick 中断优先级最低？
在 RTOS 中，PendSV 和 SysTick 中断服务函数均与任务调度有关，而任务调度优先级需要小于外部硬件中断的优先级，所以要将其设置为最低优先级
怎么设置 PendSV 和 SysTick 中断优先级为最低？
这里是直接操作寄存器的方法来设置 Cortex-M4 的 PendSV 和 SysTick 中断优先级的，可以在 Cortex-M4 Devices Generic User Guide 手册中找到有关 SHPR3 寄存器的地址与其每一位的含义，具体如下图所示

根据上图应该很好理解程序是怎么将 PendSV 和 SysTick 优先级设置为 15 的（NVIC 为 4 位抢占优先级，最低优先级就是 15）

1. /* portMacro.h */
2. #define portNVIC_SYSPRI2_REG        (*((volatile uint32_t *) 0xE000ED20))
3. #define portNVIC_PENDSV_PRI         (((uint32_t)configKERNEL_INTERRUPT_PRIORITY) << 16UL)
4. #define portNVIC_SYSTICK_PRI        (((uint32_t)configKERNEL_INTERRUPT_PRIORITY) << 24UL)

复制代码

启动任务调度器后的程序执行流程如下所示，第一次执行完步骤 6 后会不断重复步骤 3 ~ 6

• vTaskStartScheduler() -> pxCurrentTCB = &Task1TCB; -> xPortStartScheduler()

• -> prvStartFirstTask() -> vPortSVCHandler() -> Task1_Entry()

• -> taskYIELD() -> xPortPendSVHandler() -> vTaskSwitchContext()

• -> Task2_Entry()

• -> taskYIELD() -> xPortPendSVHandler() -> vTaskSwitchContext()

• -> Task1_Entry()

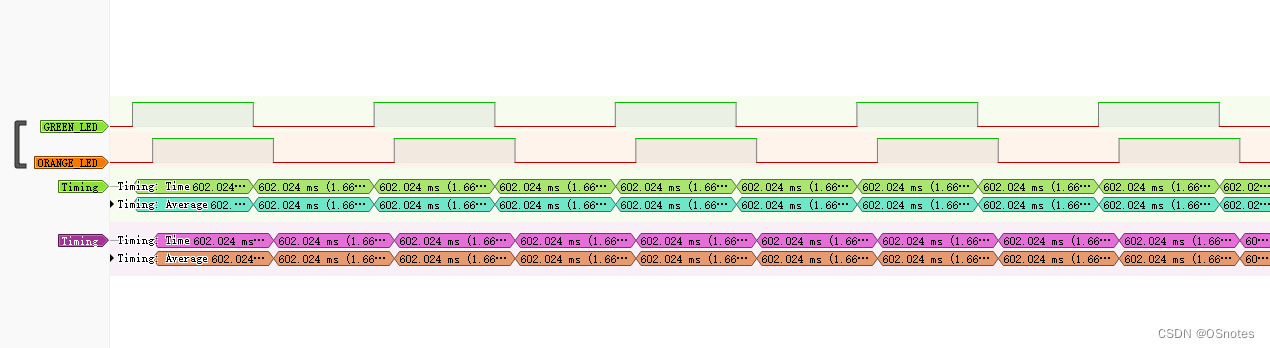

使用逻辑分析仪捕获 GREEN_LED 和 ORANGE_LED 两个引脚的电平变化，具体如下图所示

可以发现两个任务不是并行运行的，而是一个任务执行完，第二个任务才会得到执行，所以两个 LED 灯引脚电平都是每隔 600ms 翻转一次，不是我们期待的 Task1 引脚电平每隔 100 ms 翻转一次，Task2 引脚电平每隔 500ms 翻转一次，这样的效果其实可被如下简单代码取代

1. /* FreeRTOSConfig.h */
2. // 设置内核中断优先级（最低优先级）
3. #define configKERNEL_INTERRUPT_PRIORITY         15

复制代码

6.2、待改进

当前 RTOS 简单内核已实现的功能有

• 静态方式创建任务

• 手动切换任务


当前 RTOS 简单内核存在的缺点有

• 不支持任务优先级

• 任务不能并行运行

• 无中断临界段保护


来源：程序园用户自行投稿发布，如果侵权，请联系站长删除
免责声明：如果侵犯了您的权益，请联系站长，我们会及时删除侵权内容，谢谢合作！
