群晖安装打印服务器，驱动HP P1106札记（三）—— 客户端配置

前面介绍了群晖配置、容器配置，接下来进入客户端的配置部分，或者说回到最原始的需求，多终端随时随地发起打印，不再依赖于电脑。
从外部形态来分的话，常见的终端有三类：电脑（windows 操作系统），安卓手机（譬如小米，其他设备型号没测过，方法应该是通用的）、苹果设备（包括手机、ipad、pc，苹果自成体系，且不同类型设备的使用方法通用， 这也是苹果最NB的一点）
但是万变不离其宗，各类客户端的配置方法，本质上都是打印机协议，而打印机协议又关联到技术流派（操作系统）。
所以，所以，从协议视角，常见的设备都可以归到三大操作系统流派：windows系统（microsoft主推），安卓系统（google主推），苹果系统（apple主推）。
一、打印机协议

协议通俗理解就是技术标准，背后牵扯到技术演化和市场博弈，且随着时代的进步，操作系统对协议的支持情况也在融合，譬如windows现在也能识别苹果主推的协议。
1、介绍常见的打印协议（仅从科普、实用角度介绍）

• ​LPD/LPR​：传统 Unix 打印协议，对应 _printer._tcp，默认情况下侦听515端口；

• ​IPP​：现代网络打印标准，对应 _ipp._tcp，默认情况侦听631端口；

• ​IPPS​：IPP 的 TLS 加密版本，对应 _ipps._tcp，默认情况还是侦听631端口。

• SMB：传统的「\\主机名」方式共享服务协议，对应_smb._tcp，默认侦听445端口，以win10举例，Nas220出现在网络邻居里。在共享主机的基础上，可以使用共享主机下的共享打印机（客户端会先查 _smb._tcp → 拿到主机名 → 直连 445 端口 → SMB 握手 → 然后列出 \\host\share）

• mDNS：广播本机的 _ipp._tcp / _ipps._tcp 打印队列，相当于在网络中大喊我可以提供_ipp协议打印服务，默认走5353端口。

• WebDAV：WebDAV 文件共享协议，对应_webdav._tcp，默认走5005端口，Windows“映射网络驱动器”可直接挂载成盘符。


 特别说明：
1）在windows、Mac、安卓、Linux等系统中，广泛被支持的协议主要是：mDns、IPP、IPPS。
也正因为此原因，我们只需要在CUPS中确保上述协议有正确配置，就可以实现多终端打印。
2）其中mDns是由苹果最早主推，IPP是国际组织公共推荐的，苹果、微软都参与其中。

2、查看协议广播情况

avahi-browse命令用法：
avahi-browse -r -a -t
-r        --resolve        把发现的服务当场解析：把主机名、IP、端口号、TXT 记录等全部拉回来显示。不加 -r 时只列出“名字+类型”，不会展开细节。
-a        --all        浏览所有协议类型（_http._tcp、_ipp._tcp、_ssh._tcp …）。不加 -a 时必须显式指定类型，例如 _ipp._tcp。
-t        --terminate        解析完就自动退出。不加 -t 会一直保持监听、有新服务上线就继续打印，相当于 tail -f 模式。
如下：

1. #用avahi-browse -a -t -r 输出的群晖所在本地网端所有主机（包括群晖）通过 mDNS/DNS-SD 广播出来的服务实例

2. #可以看到有 _printer._tcp、_ipp._tcp 、_ipps._tcp、_webdav._tcp等协议实例。

3. <em>#其中跟打印机相关，主要为 _printer._tcp、_ipp._tcp 、_ipps._tcp三个协议。</em>

4. #_webdav._tcp广播群晖主机，_dacp._tcp 主要是itunes的播放控制协议，_vhusb._tcp为虚拟USB服务协议。

复制代码

1. root@Nas220:# avahi-browse -a -t  -r
2. +   eth0 IPv4 iTunes_Ctrl_001132F60CC46012                  _dacp._tcp           local
3. +   eth0 IPv4 iTunes_Ctrl_001132F60CC46011                  _dacp._tcp           local
4. +   eth0 IPv4 HP1106 @ nas220                          _printer._tcp        local
5. +   eth0 IPv4 HP1106 @ nas220                          _ipps._tcp           local
6. +   eth0 IPv4 HP1106 @ nas220                          _ipp._tcp            local
7. +   eth0 IPv4 nas220                                   _webdav._tcp         local
8. +   eth0 IPv4 VirtualHere USB Sharing                       _vhusb._tcp          local
9. =   eth0 IPv4 iTunes_Ctrl_001132F60CC46012                  _dacp._tcp           local
10.    hostname = [nas220.local]
11.    address = [192.168.100.**]
12.    port = [6012]
13.    txt = ["Ver=131077" "txtvers=1"]
14. =   eth0 IPv4 nas220                                   _webdav._tcp         local
15.    hostname = [nas220.local]
16.    address = [192.168.100.**]
17.    port = [5005]
18.    txt = []
19. =   eth0 IPv4 HP1106 @ nas220                          _ipp._tcp            local
20.    hostname = [nas220.local]
21.    address = [192.168.100.**]
22.    port = [631]
23.    txt = ["printer-type=0x809006" "mopria-certified=1.3" "URF=V1.4,CP1,W8,PQ4,RS300,FN3" "TLS=1.2" "UUID=44c73902-571a-3ddf-4c46-9368db05da74" "pdl=application/pdf,application/postscript,image/jpeg,image/png,image/pwg-raster,image/urf" "product=(HP LaserJet Pro P1566)" "priority=0" "note=nas220" "adminurl=https://nas220.local.:631/printers/HP1106" "ty=HP LaserJet Pro P1566 Foomatic/foo2zjs-z2 (recommended)" "rp=printers/HP1106" "qtotal=1" "txtvers=1"]
24. =   eth0 IPv4 HP1106 @ nas220                          _ipps._tcp           local
25.    hostname = [nas220.local]
26.    address = [192.168.100.**]
27.    port = [631]
28.    txt = ["printer-type=0x809006" "mopria-certified=1.3" "URF=V1.4,CP1,W8,PQ4,RS300,FN3" "TLS=1.2" "UUID=44c73902-571a-3ddf-4c46-9368db05da74" "pdl=application/pdf,application/postscript,image/jpeg,image/png,image/pwg-raster,image/urf" "product=(HP LaserJet Pro P1566)" "priority=0" "note=nas220" "adminurl=https://nas220.local.:631/printers/HP1106" "ty=HP LaserJet Pro P1566 Foomatic/foo2zjs-z2 (recommended)" "rp=printers/HP1106" "qtotal=1" "txtvers=1"]
29. =   eth0 IPv4 HP1106 @ nas220                          _printer._tcp        local
30.    hostname = [nas220.local]
31.    address = [192.168.100.**]
32.    port = [0]
33.    txt = []
34. =   eth0 IPv4 iTunes_Ctrl_001132F60CC46011                  _dacp._tcp           local
35.    hostname = [nas220.local]
36.    address = [192.168.100.**]
37.    port = [6011]
38.    txt = ["Ver=131077" "txtvers=1"]
39. =   eth0 IPv4 VirtualHere USB Sharing                       _vhusb._tcp          local
40.    hostname = [nas220-2.local]
41.    address = [192.168.100.**]
42.    port = [7575]
43.    txt = ["001122334455"]

复制代码


二、Windows端打印机配置

1、自动识别方式添加打印机
点击控制面板 -> 查看设备和打印机 -> 添加打印机。
默认情况下，windows会自动列出CUPS端共享的打印机，选中点下一步，然后选择hp对应的驱动程序，即可添加成功。

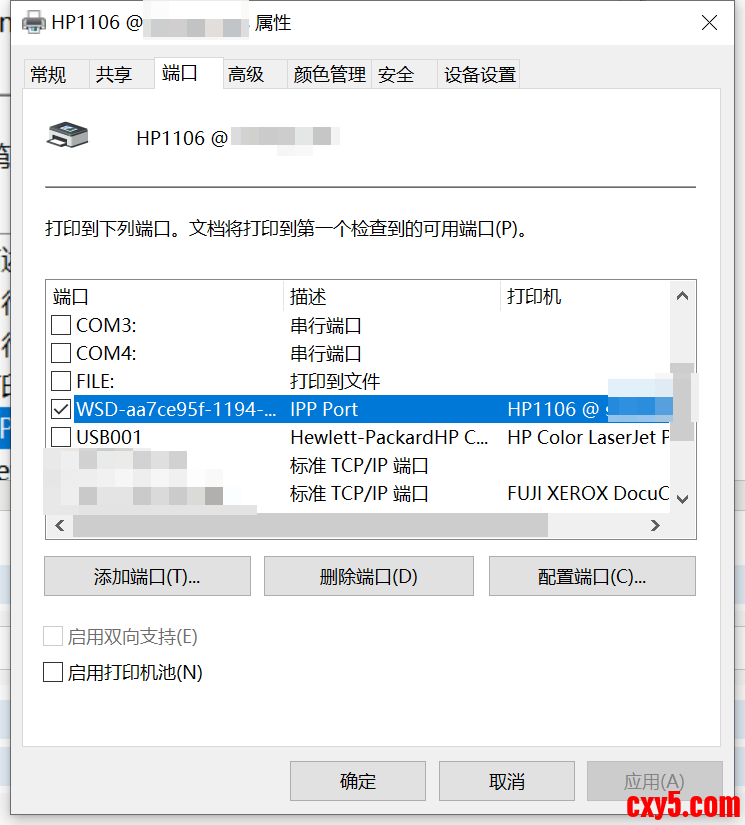

选中新添加的打印机-> 打印机属性->端口，在端口配置中看到：WSD-aa字样信息，很长的一串字符串，指向远程打印机，打印测试页即可验证安装成功。


2、手工指定IPP地址添加打印机

 在一些早期的windows系统对于mdns协议支持不太好，或者一些奇奇怪怪的原因，会导致自动识别打印机功能失效，采取手工添加打印机方式就好了，具体如下：
（当然早期Windows版本也有支持mdns协议的方法：就是在windows上单独安装苹果的Bonjour组件，没错，就是安装itunes之后附带的哪个Bonjour组件。
Bonjour组件可以独立安装，安装之后早期的windows版本就可以自动识别cups共享的打印机，不想安装就用下面介绍的手工添加方式）。

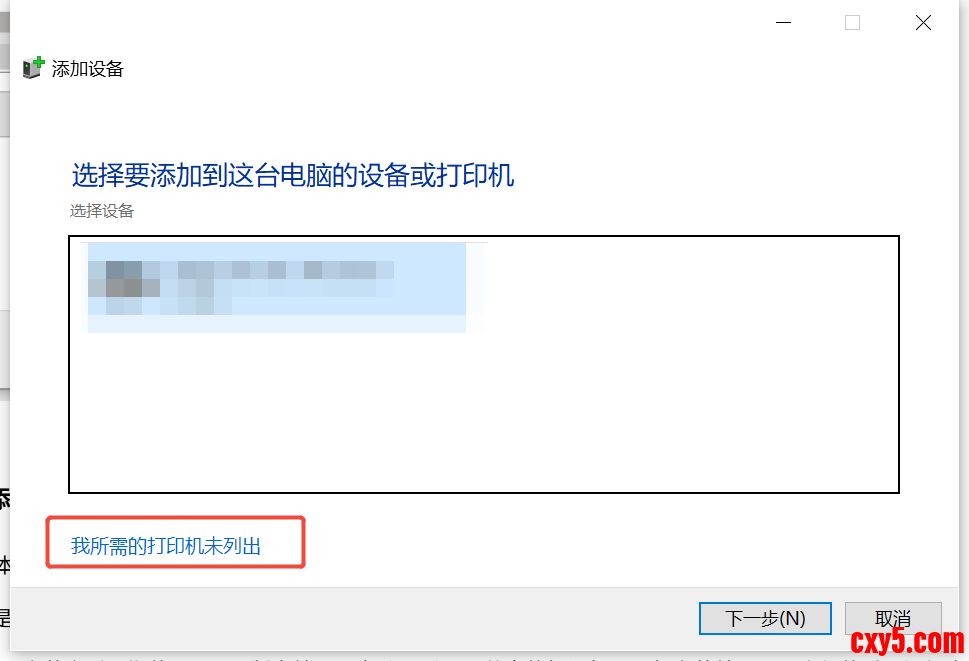

点击控制面板 -> 查看设备和打印机 -> 添加打印机 -> 我所需的打印机未列出 -> 按名字选择共享打印机，输入打印机地址：
http://192.168.100.**:631/printers/HP1106  或者：https://192.168.100.**:631/printers/HP1106
特别提示：
这个http开头的地址有点长，不太好记，其实有两个简单办法来帮我们输入：
办法1：就是下面图2中画红线部分，windows其实已经举例告诉我们，要怎么写这个字符串。

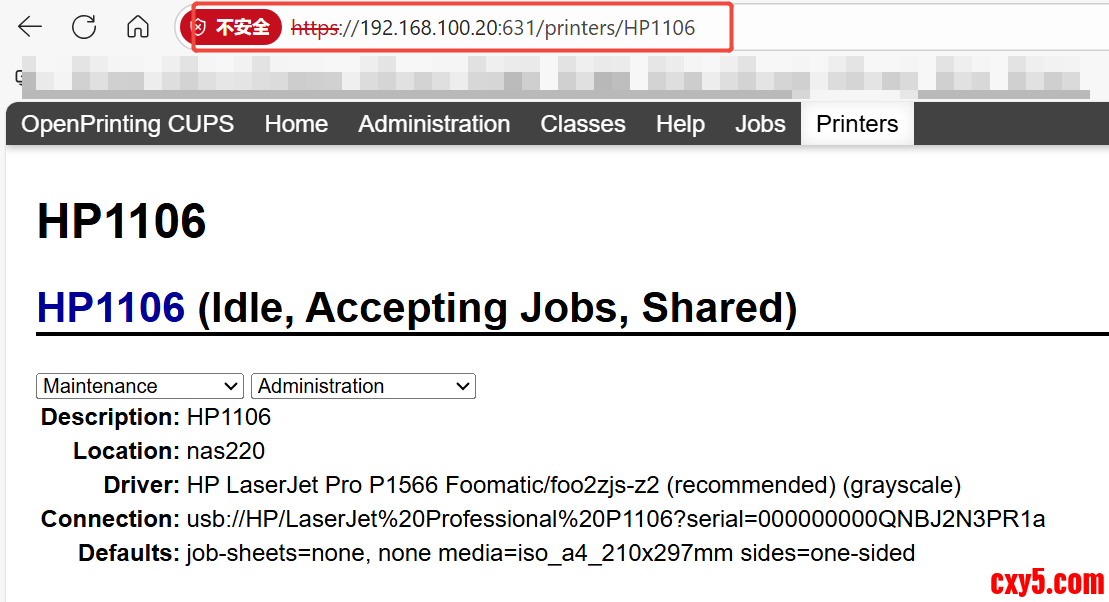

办法2、到cups端去复制，上一章在cups端配置完打印机后，浏览器地址就是我们要输入的字符串，拷贝下来就可以（下面图3）。

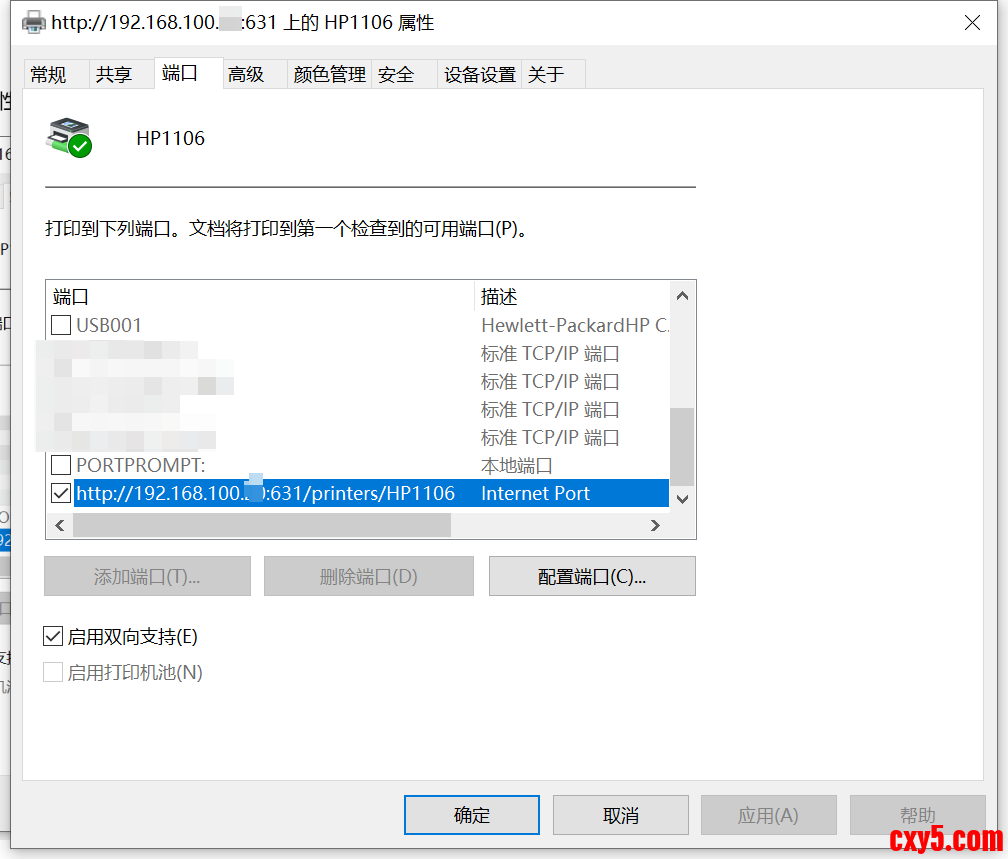

点击打印机属性，可以看到端口指向刚刚输入的地址：


 在windows端的打印机添加就结束了，个人更喜欢第二种方式，而且貌似速度会更快一下。
三、安卓端打印机配置

安卓端的打印机配置相与安卓版本正相关，而且国内手机厂商都对安卓进行深度魔改，这里仅以小米手机（M14）举例，思路应该是可以通用：
方法1：使用系统打印服务

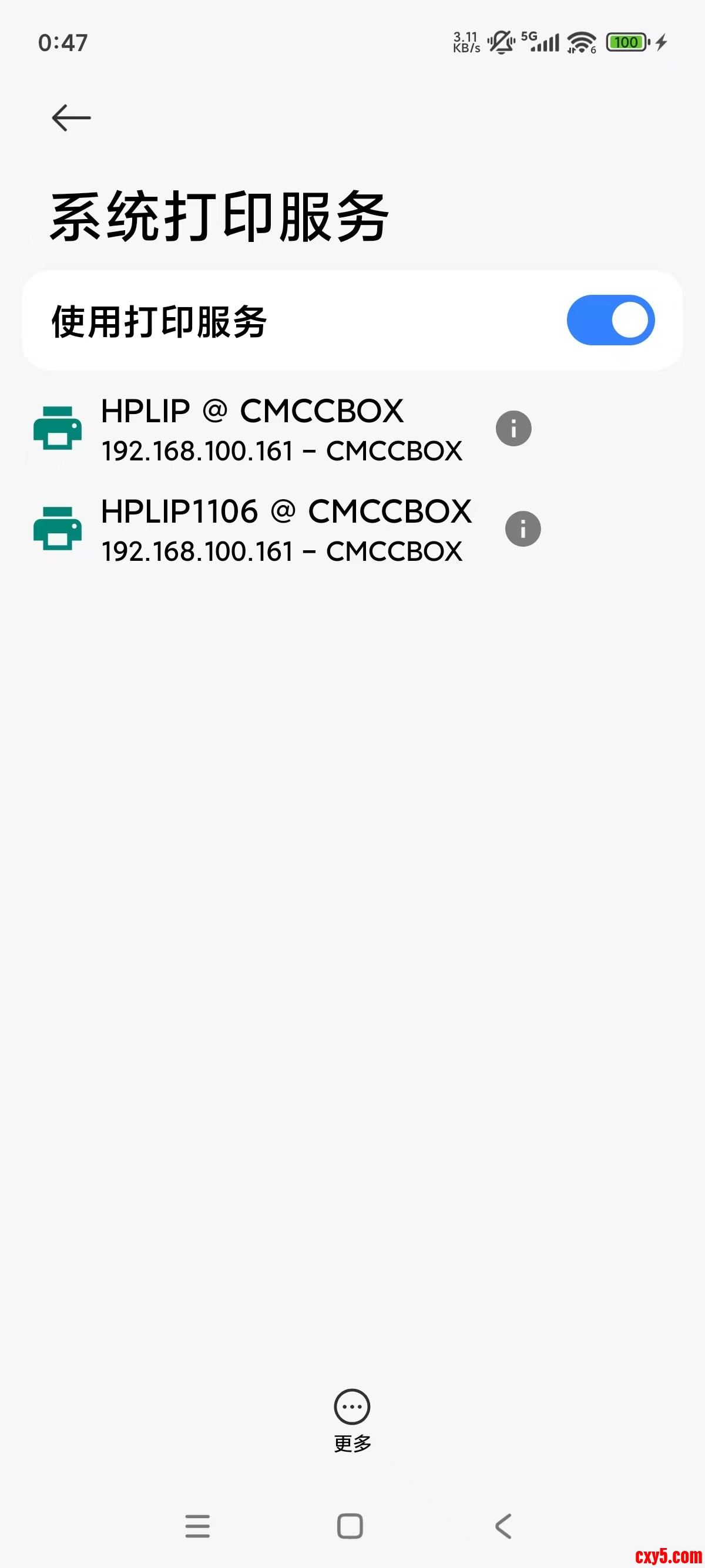

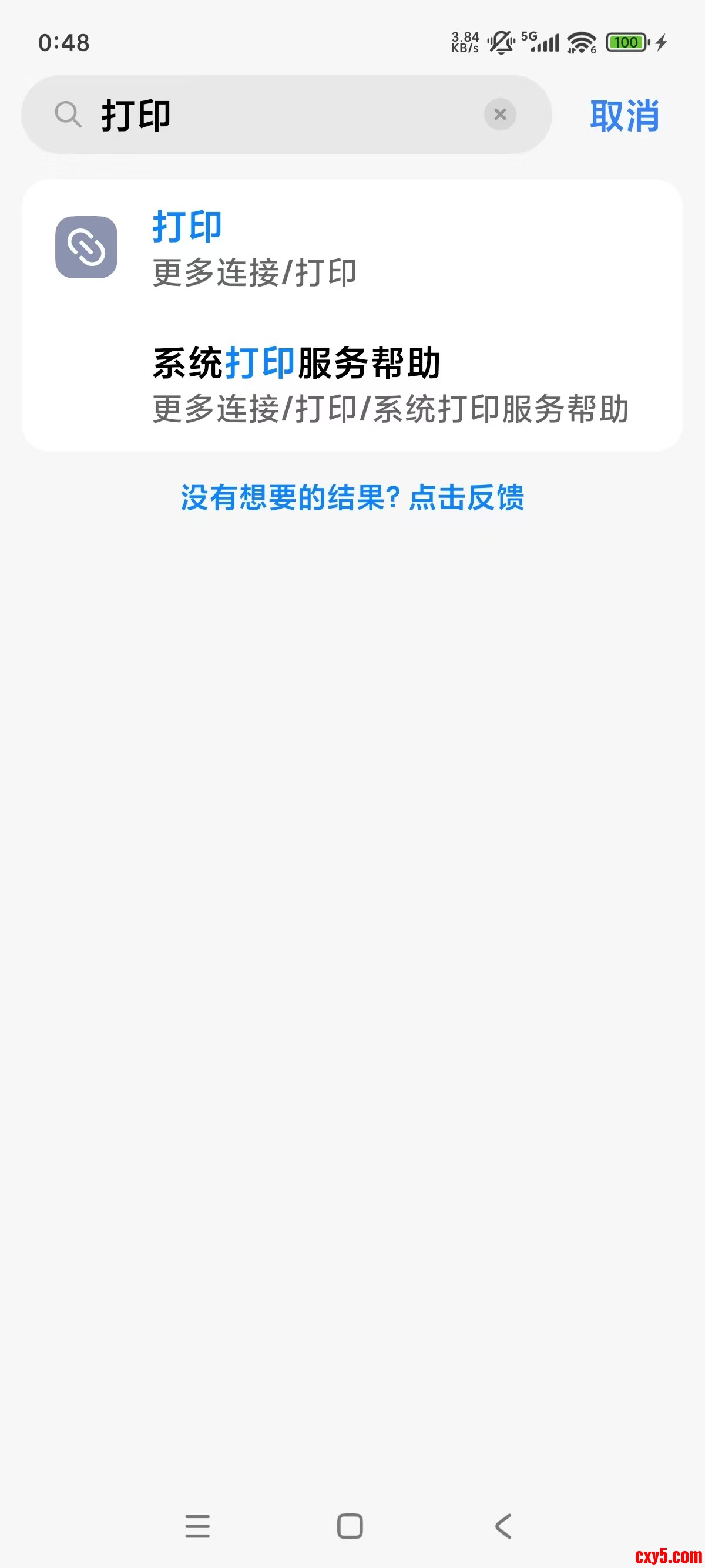

在设置-> 搜索打印 -> 打印配置中，打开系统打印服务，默认情况下，很快就会识别CUPS端共享的打印机。

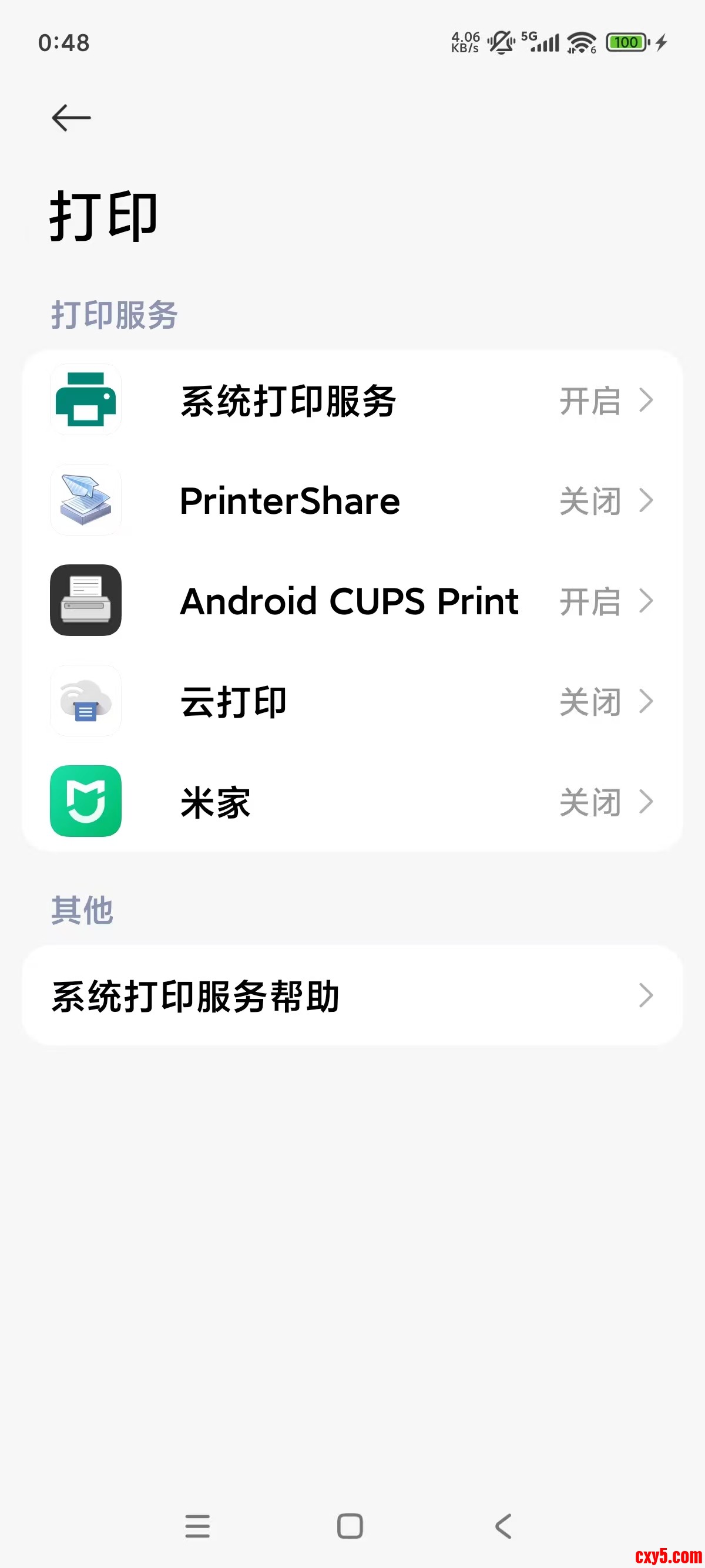

 方法2：安装第三方软件（譬如：趣打印、printshare、cupsprint等）

这几个软件简单比较下：
Andriod CUPS Print：优点是Free，缺点：网上下载资源很少，英文软件，速度也很慢，对https协议支持差，有很多魔法操作，不推荐。
趣打印和PrintShare：优点是操作简单，速度很快。缺点：收费，网上有些早期的破解版本，需要在cups端搞一些配套的魔法操作，不推荐。
而且，感觉两个软件就是套壳的孪生兄弟，从界面到配置都一样。
最终：实测下来，还是小米系统（Hyper OS 2.0版本）自带的系统打印服务，速度最快、最稳定。
所以，这里就不对前面两个东西多介绍了，有需要的单独联系，资料来源于网络，仅限于学习。。。
四、苹果端打印机配置

总算到苹果手机了，体验很棒，使用无比丝滑，mac系统天生支持mdns协议，无需安装任何软件，也无需做任何配置。
唯一缺点，就是共享和打印两个按钮放在一起，一开始容易搞错，具体操作如下：
选中任何想打印的文件（微信、盯盯等 ），长按文件，选择用系统软件打开，选打印 ，系统会自动识别CUPS共享的打印机，选择打印份数、打印页码即可。
特别提示：
要是苹果手机看不到打印机，一定要检查苹果手机与群晖（打印机挂在群晖上）是不是在同一局域网内。

五、小结

到这里，有关打印服务器的介绍结束了。
总结下来，坑真多，利用下班时间，前前后后搞了快一个礼拜，哪天有空再补充过程中遇到的各种魔法操作。。。
