[fastgrind] 一个轻量级C++内存监控及可视化开源库

目录

• Fastgrind



  • 引言

  • 简介

  • 仓库结构

  • 快速开始



    • 编译 testcase

    • 运行 testcase

    • 调用堆栈 Report



  • 如何在你的项目中使用



    • 手动插桩的使用方法

    • 自动插桩的使用方法



  • fastgrind 输出与分析



    • fastgrind.text

    • fastgrind.json



  • 可视化

  • fastgrind 编译选项



    • 手动插桩的编译选项



      • 编译选项:

      • 链接选项:



    • 自动插桩的编译选项



      • 编译选项:

      • 链接选项:





  • 限制和注意事项

  • 原作者




Fastgrind

GitHub: https://github.com/adny-code/fastgrind
引言

在高性能计算场景下，常使用perf工具进行函数级别的时间分析、使用valgrind工具进行内存泄漏和内存分配异常检测。
valgrind功能非常强大，能追踪每一段内存申请和释放的栈帧。但是valgrind使用相对复杂，最重要的是valgrind效率极其低下，通常为原始程序运行时间长的10倍以上。对于多线程程序，valgrind无法跑满线程，性能退化能到几十甚至上百倍。
大部分场景下，即使精简case后，valgrind依然难以快速定位内存异常问题。
对于上述问题，fastgrind开源库提供一个轻量级的、函数级别监控、可视化的、高效C++内存监控方案。在64核服务器上测试，64个线程能完全跑满。简单case (调用栈深度10以内)，性能几乎无退化；复杂case (调用栈深度30+)，性能退化4倍以内。

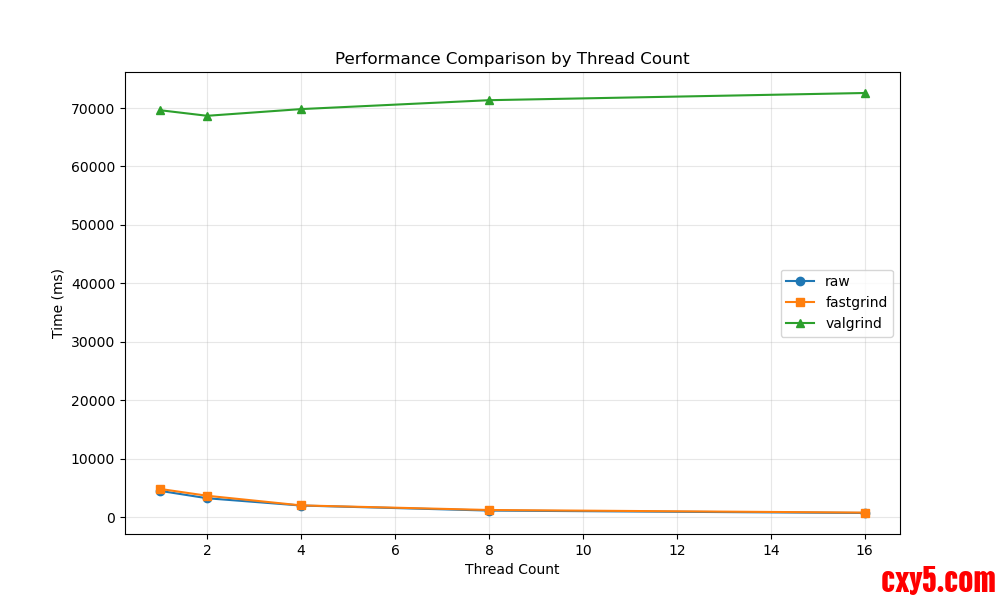

fastgrind仓库的testcase中，提供了一个包含bin query、分组算法的box grouping测例，调整线程数量，测试得到的benchmark如上图所示。
简介

fastgrind 是一个仅单一头文件、轻量级、快速、线程安全、类似 Valgrind 的内存分析器，旨在跟踪 C++ 应用程序中的运行时内存分配并分析调用堆栈。Fastgrind 通过自动和手动插桩两种检测方法提供全面的内存使用情况分析。
fastgrind 兼容C++11以上版本，集成到工程中不影响原始仓库中其它第三方内存管理库或glibc内存管理的正常运行。
仓库结构

1. fastgrind/
2. ├── include/fastgrind.h           # 核心代码 (head only)
3. |
4. ├── demo/
5. │   ├── manual_instrument/        # 手动插桩 demos
6. │   ├── auto_instrument/          # 自动插桩 demos
7. |   └── build_all_demo.sh         # 编译所有demo的脚本
8. |
9. ├── testcase/
10. │   ├── benchmark_box_grouping/   # 性能测试
11. │   ├── cpp_feature_test/         # 现代C++特性测试
12. │   ├── glibc_je_tc_availabe/     # 分配器兼容性测试
13. │   ├── multi_pkg_compile/        # 多lib编译测试
14. |   ├── thirdparty_leveldb_test/  # 第三方开源库测试 (https://github.com/google/leveldb)
15. |   └── thirdparty_zlib_test      # 第三方开源库测试 (https://zlib.net)
16. |
17. ├── doc/
18. |   ├── compile.md                # 集成和编译选项说明
19. |   ├── demo.md                   # demo说明
20. |   ├── feature_list.md           # fastgrind特性说明
21. |   ├── querstion_list.md         # fastgrind使用过​​程中出现的问题及解决方案说明
22. |   └── testcase.md               # testcase说明
23. |
24. ├── tools/fastgrind.py            # 可视化工具 (使用方法：python fastgrind.py fastgrind.json)
25. |
26. ├── CMakeList.txt                 # testcase的顶层Cmake
27. ├── Doxyfile                      # Doxyfile生成手册
28. └── README.md                     # 存库描述

复制代码

快速开始

编译 testcase

1. mkdir build && cd build
2. cmake ..
3. make -j$(nproc)

复制代码

运行 testcase

1. cd build/testcase/benchmark_box_grouping
2. ./benchmark_raw
3. ./benchmark_fastgrind
4. ./run_valgrind.sh
6. cd build/testcase/cpp_feature_test
7. ./cpp_feature_test
9. ...
11. cd build/testcase/multi_pkg_compile
12. ./multi_pkg_main

复制代码

调用堆栈 Report

程序退出时会生成两个报告文件

1. [FASTGRIND] Start summary memory info
2. [FASTGRIND] saved: fastgrind.text (size=2335 bytes)
3. [FASTGRIND] saved: fastgrind.json (size=65952 bytes)

复制代码

更多细节请看本文段落: fastgrind 输出与分析
如何在你的项目中使用

手动和自动插桩都需要额外的编译标志
有关详细编译和链接选项，请看本文段落: fastgrind 编译选项
手动插桩的使用方法

通过显示的插入__FASTGRIND__::FAST_GRIND宏，选择要监控的函数。

1. #include "fastgrind.h"
3. using namespace __FASTGRIND__;
5. void processData() {
6.     FAST_GRIND;                       // 启用此函数的调用堆栈跟踪
7.
8.     int* data = new int[1000];
9.     // ... process data ...
10.     delete[] data;
11. }
13. int main() {
14.     FAST_GRIND;                       // 启用此函数的调用堆栈跟踪
15.     processData();
16.     return 0;
17. }

复制代码

自动插桩的使用方法

在任何一个.cpp中包含 fastgrind.h，并通过编译选项，使得目标外的所有函数都会自动监控。
fastgrind 输出与分析

当集成 fastgrind 的应用程序退出时，会自动生成两个文件：fastgrind.text和fastgrind.json
fastgrind.text

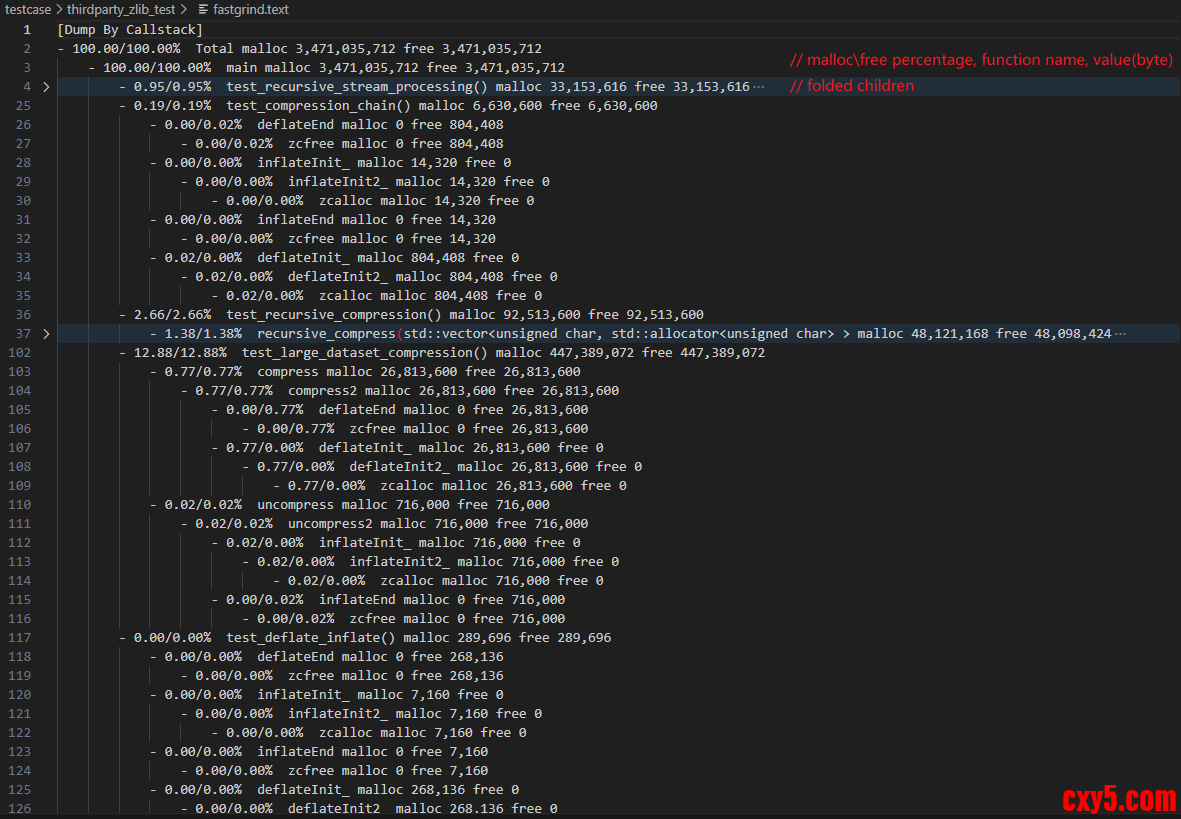

​fastgrind.text 是类似于 Linux 下 perf report 格式的输出。有函数级别的调用栈内存申请/释放统计，在vscode等editor下可以进行子调用栈折叠。

fastgrind.json

fastgrind.json 文件中包含:

• 时间片内存使用统计

• 每线程内存分配详细信息

• 完整的调用堆栈信息

• 函数级分配明细


每时间片、每线程、每函数记录器:

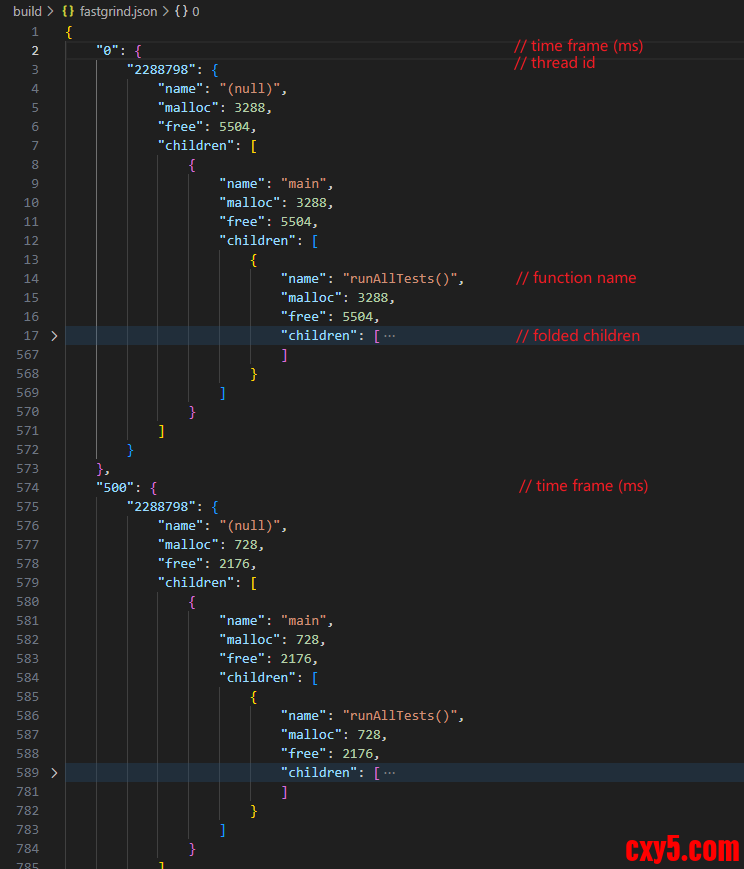

• 单线程记录如下

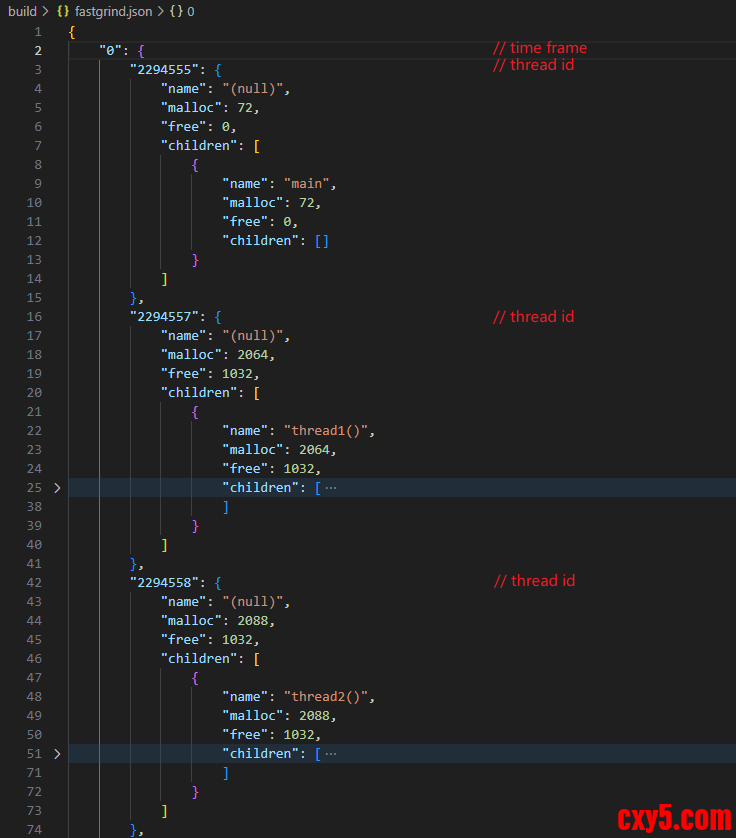

• 多线程记录如下





可视化

使用tools/fastgrind.py生成交互式可视化折线图
它将调用 matplotlib 绘制折线图，​​并生成 fastgrind.html以防用户环境中没有 matplotlib，使用浏览器打开fastgrind.html可以得到与matplotlib相同的折线图
用法

1. python fastgrind.py fastgrind.json
2. or
3. python fastgrind.py     # 自动搜索当前文件夹中的 fastgrind.json

复制代码

以第三方开源库 leveldb 为例，监控其内存分配：

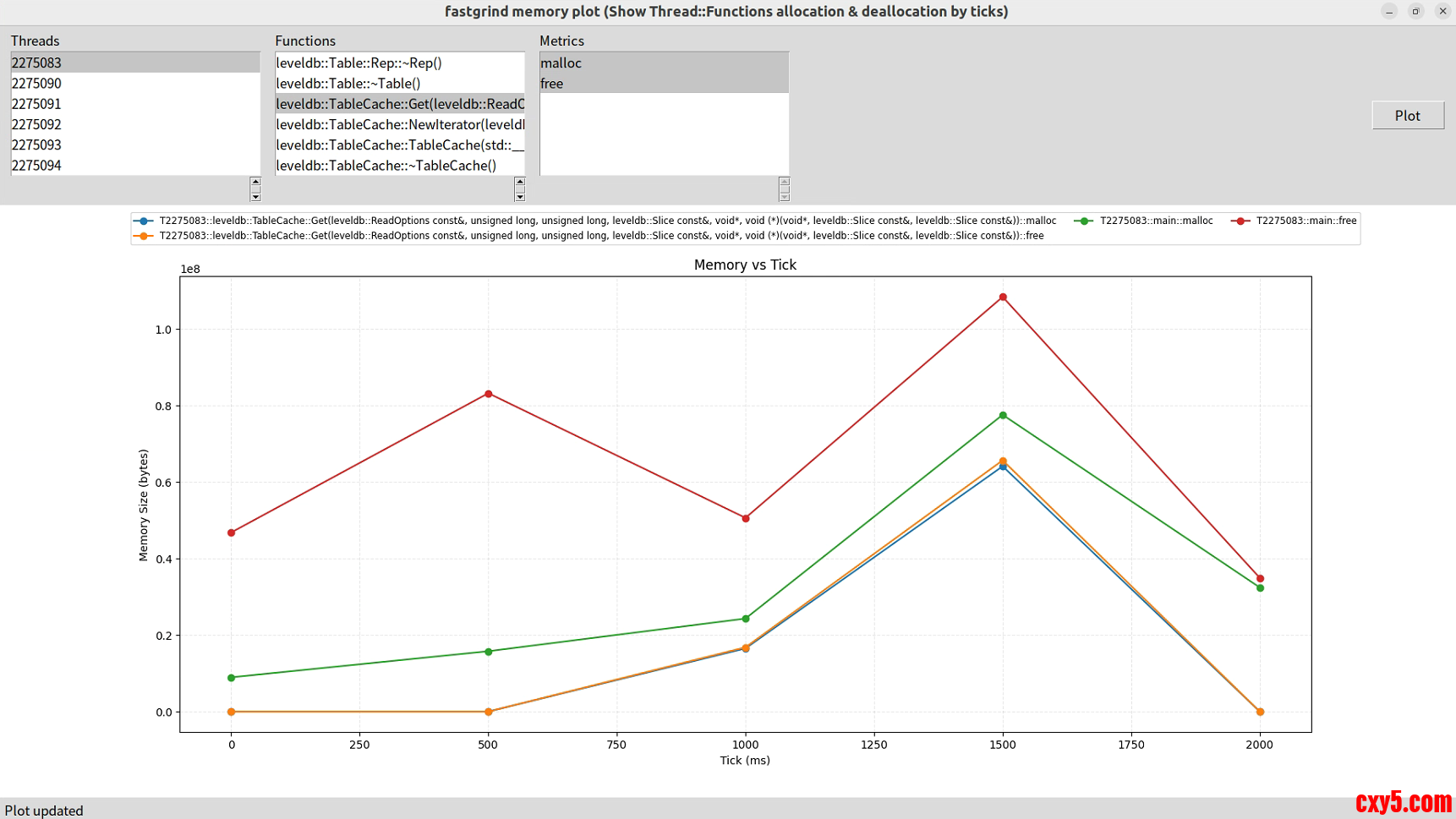

• matplot结果

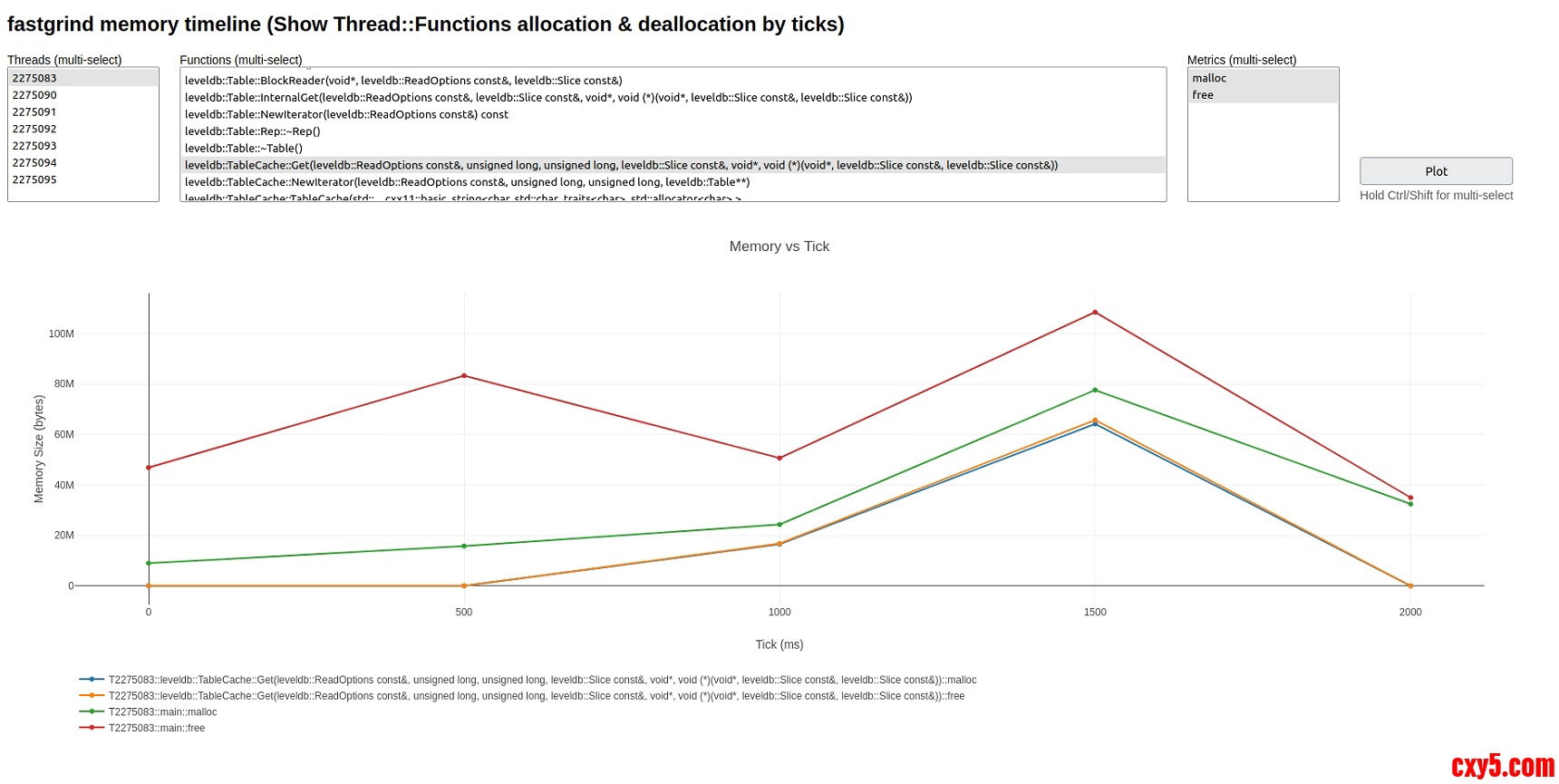

• html结果





fastgrind 编译选项

手动插桩的编译选项

描述: 手动检测要求开发人员在源代码中显式添加__FASTGRIND__::FAST_GRIND到需要监控的函数，但只需要更简单的编译配置
编译选项:

1. g++ -O3 -Wall -Wextra -std=c++11 \
2.     -I/path/to/fastgrind/include \
3.     source_files...
4.     # -DFASTGRIND_JE_MALLOC (如果原工程中使用jemalloc的话需要定义该选项)
5.     # -DFASTGRIND_TC_MALLOC (如果原工程中使用tcmalloc的话需要定义该选项)

复制代码

链接选项:

• Wrap flags: 内存分配器的符号包装（下面列出了所有支持的）
  1. WRAP_FLAGS=(
  2. # C standard library memory allocation functions
  3. -Wl,--wrap=malloc                 # Standard memory allocation
  4. -Wl,--wrap=calloc                 # Zero-initialized memory allocation
  5. -Wl,--wrap=realloc                # Memory reallocation
  6. -Wl,--wrap=free                   # Memory deallocation
  8. # C++ standard operator new/delete (basic versions)
  9. -Wl,--wrap=_Znwm                  # operator new(size_t)
  10. -Wl,--wrap=_Znam                  # operator new[](size_t)
  11. -Wl,--wrap=_ZdlPv                 # operator delete(void*)
  12. -Wl,--wrap=_ZdaPv                 # operator delete[](void*)
  14. # C++ nothrow operator new/delete
  15. -Wl,--wrap=_ZnwmRKSt9nothrow_t    # operator new(size_t, nothrow)
  16. -Wl,--wrap=_ZnamRKSt9nothrow_t    # operator new[](size_t, nothrow)
  17. -Wl,--wrap=_ZdlPvRKSt9nothrow_t   # operator delete(void*, nothrow)
  18. -Wl,--wrap=_ZdaPvRKSt9nothrow_t   # operator delete[](void*, nothrow)
  20. # POSIX and Linux-specific memory allocation functions
  21. -Wl,--wrap=valloc                 # Page-aligned memory allocation
  22. -Wl,--wrap=pvalloc                # Page-aligned allocation (multiple of page size)
  23. -Wl,--wrap=memalign               # Aligned memory allocation
  24. -Wl,--wrap=posix_memalign         # POSIX aligned memory allocation
  25. -Wl,--wrap=reallocarray           # Array reallocation with overflow check
  26. -Wl,--wrap=aligned_alloc          # C11 aligned allocation
  28. # C++ sized delete operators (C++14)
  29. -Wl,--wrap=_ZdaPvm                # operator delete[](void*, size_t)
  30. -Wl,--wrap=_ZdlPvm                # operator delete(void*, size_t)
  32. # C++ aligned allocation operators (C++17)
  33. -Wl,--wrap=_ZnwmSt11align_val_t   # operator new(size_t, align_val_t)
  34. -Wl,--wrap=_ZnamSt11align_val_t   # operator new[](size_t, align_val_t)
  35. -Wl,--wrap=_ZdlPvSt11align_val_t  # operator delete(void*, align_val_t)
  36. -Wl,--wrap=_ZdaPvSt11align_val_t  # operator delete[](void*, align_val_t)
  38. # C++ sized aligned delete operators (C++17)
  39. -Wl,--wrap=_ZdlPvmSt11align_val_t # operator delete(void*, size_t, align_val_t)
  40. -Wl,--wrap=_ZdaPvmSt11align_val_t # operator delete[](void*, size_t, align_val_t)
  42. # C++ nothrow sized delete operators
  43. -Wl,--wrap=_ZdlPvmRKSt9nothrow_t  # operator delete(void*, size_t, nothrow)
  44. -Wl,--wrap=_ZdaPvmRKSt9nothrow_t  # operator delete[](void*, size_t, nothrow)
  46. # C++ nothrow aligned allocation operators (C++17)
  47. -Wl,--wrap=_ZnwmSt11align_val_tRKSt9nothrow_t    # operator new(size_t, align_val_t, nothrow)
  48. -Wl,--wrap=_ZnamSt11align_val_tRKSt9nothrow_t    # operator new[](size_t, align_val_t, nothrow)
  49. -Wl,--wrap=_ZdlPvSt11align_val_tRKSt9nothrow_t   # operator delete(void*, align_val_t, nothrow)
  50. -Wl,--wrap=_ZdaPvSt11align_val_tRKSt9nothrow_t   # operator delete[](void*, align_val_t, nothrow)
  52. # C++ nothrow sized aligned delete operators
  53. -Wl,--wrap=_ZdlPvmSt11align_val_tRKSt9nothrow_t  # operator delete(void*, size_t, align_val_t, nothrow)
  54. -Wl,--wrap=_ZdaPvmSt11align_val_tRKSt9nothrow_t  # operator delete[](void*, size_t, align_val_t, nothrow)
  55. )

  复制代码

具体示例可看原仓库中demo/manual_instrument
自动插桩的编译选项

描述: 自动插桩能监控所有非排除函数，但需要更复杂的编译配置
编译选项:

1. # 不需要监控的库或pkg
2. EXCLUDE_FILE_LISTS=(
3.     /usr/include/
4.     /usr/lib/
5.     /usr/local/
6.     fastgrind.h
7. )
8. EXCLUDE_FILE_LISTS=$(IFS=,; echo "${EXCLUDE_FILE_LISTS[*]}")
10. # 函数插桩的编译选项
11. INSTRUMENT_FLAGS=(
12.   -finstrument-functions
13.   -finstrument-functions-exclude-file-list=${EXCLUDE_FILE_LISTS}
14. )
16. # "${INSTRUMENT_FLAGS[@]}": 不要监控的库或pkg
17. # -DFASTGRIND_INSTRUMENT:   定义 FASTGRIND_INSTRUMENT 以启动自动插桩
18. # -Wl,--export-dynamic:     导出符号表，便于fastgrind抓取函数名
19. g++ -O3 -Wall -Wextra -std=c++11 \
20.     "${INSTRUMENT_FLAGS[@]}" \
21.     -DFASTGRIND_INSTRUMENT \
22.     -Wl,--export-dynamic \
23.     -I/path/to/fastgrind/include \
24.     source_files...
25.     # -DFASTGRIND_JE_MALLOC (如果原工程中使用jemalloc的话需要定义该选项)
26.     # -DFASTGRIND_TC_MALLOC (如果原工程中使用tcmalloc的话需要定义该选项)

复制代码

链接选项:

同 手动插桩 一致
具体示例可看原仓库中demo/auto_instrument
限制和注意事项

• 跨函数栈帧分配: 在一个函数中分配并在另一个函数中释放的内存将被如实记录，导致这些函数堆栈帧记录释放的数量少于或超过分配的数量，在另一些则相反.

• 模板复杂性支持: 复杂的模板元编程可能会在报告中显示通用名称

• 文件覆盖: 每次运行时输出文件都会覆盖以前的内容

• GUN依赖: 需要 GNU ld 来实现 --wrap 功能


原作者

• Email: zfzmalloc@gmail.com

• GitHub: https://github.com/adny-code/fastgrind
