【Rive】rive-android源码分析

1 前言

​    本文基于 rive-android 10.1.0 进行源码分析，主要介绍 Rive 的渲染类型、RendererType 透传流程、Surface 透传流程、渲染流程、启动渲染流程、暂停渲染流程等内容。

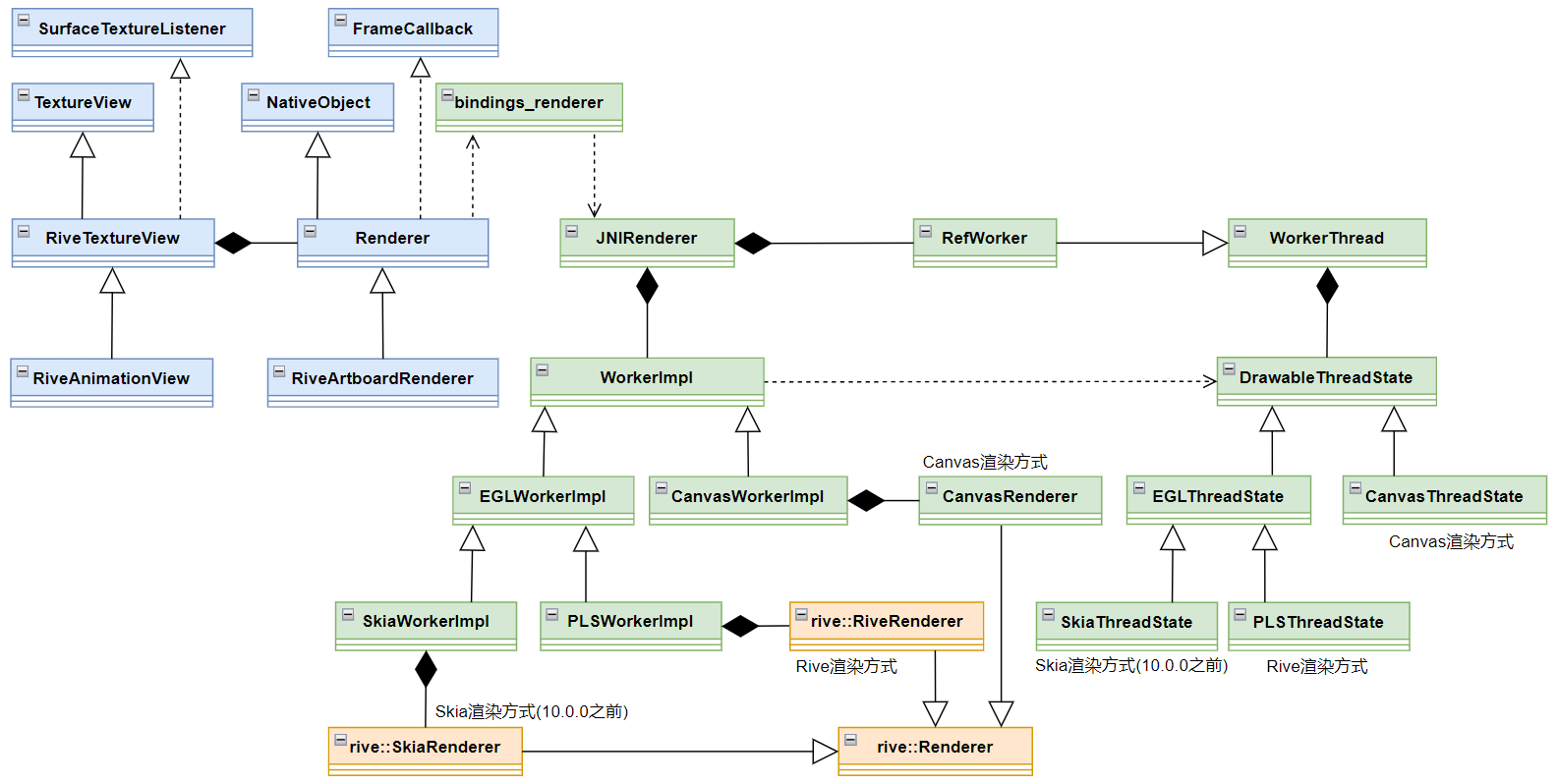

​    rive-android 类图框架如下。图中，蓝色的类表示 rive-android 中 Kotlin 代码，绿色的类表示 rive-android 中 C++ 代码，橙色的类表示 rive-runtime 中代码（下同）。本文只解读 rive-android 的源码，不解读 rive-runtime 的源码。

​    Rive 相关应用参考以下内容。

• Rive在Android上的简单应用

• 动画

• 混合动画

• Android与Rive交互

• 事件

• 波动文字

• 骨骼动画

• 眼睛互动动画


2 渲染类型

​    rive-android 10.0.0 之前的版本，有三种渲染类型，分别是：Skia、Rive、Canvas，默认是 Skia 类型。10.0.0 版本开始舍弃了 Skia 渲染类型，默认是 Rive 类型。Skia 和 Rive 渲染类型底层都是基于 EGL 环境进行离屏渲染。
​    RenderType 类源码如下。
​    app.rive.runtime.kotlin.core.RendererType.kt

1. enum class RendererType(val value: Int) {
2.     Rive(0),
3.     Canvas(1);
5.     companion object {
6.         fun fromIndex(index: Int): RendererType {
7.             val maxIndex = entries.size
8.             ...
9.             return entries[index]
10.         }
11.     }
12. }

复制代码

3 RendererType 透传流程

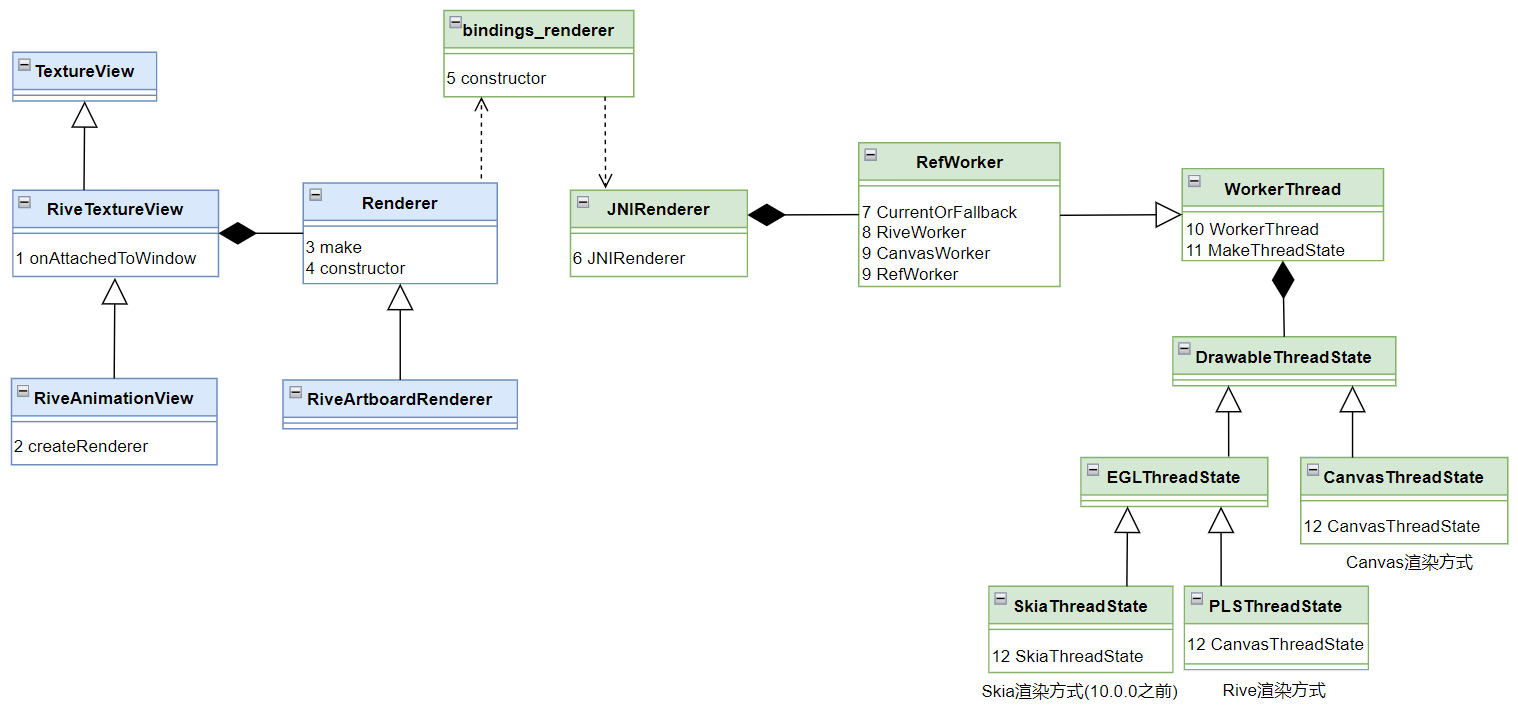

​    本节将介绍 RendererType 如何一步一步透传下去，直到最终创建 DrawableThreadState 对象。本节中，读者需要重点关注 RendererType 是如何在各个类之间传递的。RendererType 透传流程图如下。

3.1 设置 RendererType 的源头

​    用户在初始化 Rive 环境时，可以指定 RenderType，如下。

1. Rive.init(applicationContext, defaultRenderer = RendererType.Rive)

复制代码

​    也可以在布局文件中指定 RenderType（如果想使用 Winscope 或 Perfetto 查看 Trace，可以配置 riveTraceAnimations 参数），如下。

1. [/code]​    无论是哪种方式，在 RiveAnimationView 对象被创建时，渲染类型会保存在 rendererAttributes 对象的 rendererType 属性中（rendererAttributes 是 RendererAttributes 类型）。
2. [size=5]3.2 创建 RiveArtboardRenderer[/size]
4. ​    RiveAnimationView 继承了 RiveTextureView，RiveTextureView 继承了 TextureView，并重写了其 onAttachedToWindow 函数，如下。
5. ​    app.rive.runtime.kotlin.RiveTextureView.kt
6. [code]@CallSuper
7. override fun onAttachedToWindow() {
8.         super.onAttachedToWindow()
9.         surfaceTextureListener = this
10.         isOpaque = false
11.         renderer = createRenderer().apply { make() }
12. }

复制代码

​    在 RiveAnimationView 中重写了 createRenderer 函数，如下。
​    app.rive.runtime.kotlin.RiveAnimationView.kt

1. override fun createRenderer(): Renderer {
2.         return RiveArtboardRenderer(
3.                 trace = rendererAttributes.riveTraceAnimations,
4.                 controller = controller,
5.                 rendererType = rendererAttributes.rendererType,
6.         )
7. }

复制代码

​    RiveArtboardRenderer 只有主构造函数，没有次要构造函数，如下。关于主构造函数和次要构造函数的介绍详见 → 类和对象。
​    app.rive.runtime.kotlin.renderers.RiveArtboardRenderer.kt

1. open class RiveArtboardRenderer(
2.     trace: Boolean = false,
3.     rendererType: RendererType = Rive.defaultRendererType,
4.     private var controller: RiveFileController,
5. ) : Renderer(rendererType, trace)

复制代码

​    Renderer 的也只有主构造函数，没有次要构造函数，如下。
​     app.rive.runtime.kotlin.renderers.Renderer.kt

1. abstract class Renderer(
2.     @get:VisibleForTesting(otherwise = VisibleForTesting.PRIVATE)
3.     var type: RendererType = Rive.defaultRendererType,
4.     val trace: Boolean = false
5. ) : NativeObject(NULL_POINTER), Choreographer.FrameCallback

复制代码

3.3 创建 JNIRenderer

​    我们再回到 RiveTextureView 的 onAttachedToWindow 函数中，在 createRenderer 之后，调用了 Renderer 的 make 函数。make 函数的源码如下。cppPointer 是在 NativeObject 中定义的 Long 类型变量，对应 C++ 中的指针变量，指向的是 JNI 中 JNIRenderer 对象。在 make 函数中又调用了 constructor 函数，它在 JNI 中有实现。（注意：这里的 constructor 不是 Renderer 的构造函数，因为其前面加了 fun，构造函数前面不能加 fun）
​    app.rive.runtime.kotlin.renderers.Renderer.kt

1. @CallSuper
2. open fun make() {
3.         if (!hasCppObject) {
4.                 cppPointer = constructor(trace, type.value)
5.                 refs.incrementAndGet()
6.         }
7. }
9. /** Instantiates JNIRenderer in C++ */
10. private external fun constructor(trace: Boolean, type: Int): Long

复制代码

​    全局搜索 "Renderer_constructor"，找到 JNI 中的 constructor 函数的实现如下。
​    bindings/bindings_renderer.cpp

1. JNIEXPORT jlong JNICALL
2. Java_app_rive_runtime_kotlin_renderers_Renderer_constructor(JNIEnv* env, jobject ktRenderer,
3.         jboolean trace, jint type)
4. {
5.         RendererType rendererType = static_cast<RendererType>(type);
6.         JNIRenderer* renderer = new JNIRenderer(ktRenderer, trace, rendererType);
7.         ...
8.         return (jlong)renderer;
9. }

复制代码

​    JNIRenderer 的构造函数如下，这里会创建 RefWorker 对象保存在 m_worker 中，创建 ITracer 对象保存在 m_tracer 中。如果 trace 为 false，将创建 NoopTracer 对象，其 beginSection、endSection 函数都是空实现；如果 trace 为 true，将创建 Tracer 对象，其 beginSection 函数将调用 ATrace_beginSection，endSection 函数将调用 ATrace_endSection（详见 aosp 中的 frameworks/base/native/android/trace.cpp），这时用户就可以使用 Winscope 或 Perfetto 查看 Trace 了。
​    models/jni_renderer.cpp

1. JNIRenderer::JNIRenderer(jobject ktRenderer, bool trace, const RendererType rendererType) :
2.     m_worker(RefWorker::CurrentOrFallback(rendererType)),
3.     m_ktRenderer(GetJNIEnv()->NewGlobalRef(ktRenderer)),
4.     m_tracer(getTracer(trace))
5. {}

复制代码

3.4 创建 RefWorker

​    RefWorker::CurrentOrFallback 的源码如下。
​    helpers/work_ref.cpp

1. rcp<RefWorker> RefWorker::CurrentOrFallback(RendererType rendererType)
2. {
3.     rcp<RefWorker> currentOrFallback;
4.     switch (rendererType)
5.     {
6.         case RendererType::None:
7.             assert(false);
8.             break;
9.         case RendererType::Rive:
10.             currentOrFallback = RiveWorker();
11.             break;
12.         case RendererType::Canvas:
13.             currentOrFallback = CanvasWorker();
14.             break;
15.     }
16.     if (currentOrFallback == nullptr)
17.     {
18.         currentOrFallback = CanvasWorker();
19.     }
20.     return currentOrFallback;
21. }

复制代码

​    RiveWorker 和 CanvasWorker 函数实现如下。
​    helpers/work_ref.cpp

1. rcp<RefWorker> RefWorker::RiveWorker()
2. {
3.     static enum class RiveRendererSupport { unknown, no, yes } s_isSupported;
4.     static std::unique_ptr<RefWorker> s_riveWorker;
5.     ...
6.     if (s_isSupported == RiveRendererSupport::unknown)
7.     {
8.         std::unique_ptr<RefWorker> candidateWorker(new RefWorker(RendererType::Rive));
9.         candidateWorker->runAndWait(
10.             [](rive_android::DrawableThreadState* threadState) {
11.                 PLSThreadState* plsThreadState = static_cast<PLSThreadState*>(threadState);
12.                 s_isSupported = plsThreadState->renderContext() != nullptr ? RiveRendererSupport::yes : RiveRendererSupport::no;
13.             });
14.         if (s_isSupported == RiveRendererSupport::yes)
15.         {
16.             s_riveWorker = std::move(candidateWorker);
17.         }
18.         ...
19.     }
20.     if (s_riveWorker != nullptr)
21.     {
22.         ++s_riveWorker->m_externalRefCount;
23.     }
24.     return rcp(s_riveWorker.get());
25. }
27. rcp<RefWorker> RefWorker::CanvasWorker()
28. {
29.     if (s_canvasWorker == nullptr)
30.     {
31.         s_canvasWorker = std::unique_ptr<RefWorker>(new RefWorker(RendererType::Canvas));
32.     }
33.     ++s_canvasWorker->m_externalRefCount;
34.     return rcp(s_canvasWorker.get());
35. }

复制代码

​    RefWorker 继承 WorkerThread，如下。
​    helpers/work_ref.hpp

1. explicit RefWorker(const RendererType rendererType) :
2.         WorkerThread(RendererName(rendererType), Affinity::None, rendererType)
3. {}

复制代码

3.5 创建 WorkThread

​    WorkThread 的构造函数如下，可以看到这里创建了一个线程，用于处理渲染任务。
​    helpers/worker_thread.hpp

1. WorkerThread(const char* name, Affinity affinity, const RendererType rendererType) :
2.         m_RendererType(rendererType),
3.         mName(name),
4.         mAffinity(affinity),
5.         mWorkMutex{}
6. {
7.         mThread = std::thread([this]() { threadMain(); });
8. }

复制代码

​    threadMain 函数的实现如下。首先通过 MakeThreadState 函数创建 DrawableThreadState 对象；接着进入 for 无限循环体中，如果 mWorkQueue 为空（mWorkQueue 中的元素是 functionrendererType() != RendererType::Canvas)        {                ANativeWindow* surfaceWindow = ANativeWindow_fromSurface(env, surface);                reinterpret_cast(rendererRef) ->setSurface(surfaceWindow);                if (surfaceWindow)                {                        ANativeWindow_release(surfaceWindow);                }        }        else        {                renderer->setSurface(surface);        }}[/code]4.4 JNIRenderer::setSurface

​    JNIRenderer::setSurface 的源码如下。m_worker 是 RefWorker 类的实例，RefWorker 继承 WorkThread，WorkThread 中创建了工作线程（见 3.5 节)，并且有个 run 函数，m_worker->run 表示把任务提交到 WorkThread 中的工作线程中执行。
​    models/jni_renderer.cpp

1. void threadMain()
2. {
3.         setAffinity(mAffinity);
4.         ...
5.         m_threadState = MakeThreadState(m_RendererType);
6.         std::unique_lock lock(mWorkMutex);
7.         for (;;)
8.         {
9.                 while (mWorkQueue.empty())
10.                 {
11.                         m_workPushedCondition.wait(mWorkMutex);
12.                 }
13.                 Work work = mWorkQueue.front();
14.                 mWorkQueue.pop();
16.                 if (!work)
17.                 {
18.                         // A null function is a special token that tells the thread to terminate.
19.                         break;
20.                 }
22.                 lock.unlock();
23.                 work(m_threadState.get());
24.                 lock.lock();
26.                 ++m_lastCompletedWorkID;
27.                 m_workedCompletedCondition.notify_all();
28.         }
29.         m_threadState.reset();
30.         DetachThread();
31. }

复制代码

4.5 WorkerImpl::Make

​    models/worker_impl.cpp

1. std::unique_ptr<DrawableThreadState> WorkerThread::MakeThreadState(const RendererType type)
2. {
3.     switch (type)
4.     {
5.         case RendererType::Canvas:
6.             return std::make_unique<CanvasThreadState>();
7.         default:
8.         case RendererType::Rive:
9.             return std::make_unique<PLSThreadState>();
10.     }
11. }

复制代码

4.6 创建 WorkerImpl

​    PLSWorkerImpl 继承 EGLWorkerImpl，EGLWorkerImpl 和 CanvasWorkerImpl 继承 WorkerImpl。
4.6.1 WorkerImpl 接口定义

​    models/worker_impl.hpp

1. class DrawableThreadState
2. {
3. public:
4.     virtual ~DrawableThreadState(){};
5.     virtual void swapBuffers() = 0;
6. };
8. class EGLThreadState : public DrawableThreadState
9. {
10. public:
11.     EGLThreadState();
13.     virtual ~EGLThreadState() = 0;
15.     EGLSurface createEGLSurface(ANativeWindow*);
17.     virtual void destroySurface(EGLSurface) = 0;
19.     virtual void makeCurrent(EGLSurface) = 0;
21.     void swapBuffers() override;
23. protected:
24.     EGLSurface m_currentSurface = EGL_NO_SURFACE;
25.     EGLDisplay m_display = EGL_NO_DISPLAY;
26.     EGLContext m_context = EGL_NO_CONTEXT;
27.     EGLConfig m_config = static_cast<EGLConfig>(0);
28. };
30. class CanvasThreadState : public DrawableThreadState
31. {
32. public:
33.     void swapBuffers() override {}
34. };

复制代码

4.6.2 创建 EGLWorkerImpl

​    EGLWorkerImpl 的构造函数如下。
​    models/worker_impl.hpp

1. EGLThreadState::EGLThreadState()
2. {
3.     // 创建 EGLDisplay
4.     m_display = eglGetDisplay(EGL_DEFAULT_DISPLAY);
5.     ...
6.     if (!eglInitialize(m_display, 0, 0))
7.     {
8.         ...
9.         return;
10.     }
12.     // 创建 EGLConfig
13.     const EGLint configAttributes[] = {...};
14.     ...
15.     eglChooseConfig(m_display, configAttributes, supportedConfigs.data(), num_configs, &num_configs);
16.     ...
18.         // 创建 EGLContext
19.     m_context = eglCreateContext(m_display, m_config, nullptr, contextAttributes);
20.     ...
21. }

复制代码

​    EGLThreadState::createEGLSurface 函数源码如下。eglCreateWindowSurface 用于创建一个与屏幕窗口相关的 EGL 表面，这个表面通常与设备的窗口系统交互，使得 OpenGL ES 渲染的内容能够显示在屏幕上（补充：eglCreatePbufferSurface 用于创建一个离屏渲染的 EGL 表面）。
​    helpers/thread_state_egl.cpp

1. PLSThreadState::PLSThreadState()
2. {
3.     // 创建 EGLSurface
4.     const EGLint PbufferAttrs[] = {...};
5.     m_backgroundSurface = eglCreatePbufferSurface(m_display, m_config, PbufferAttrs);
6.     ...
8.     // 绑定 EGLSurface 和 EGLContext 到显示设备 (EGLDisplay)
9.     eglMakeCurrent(m_display, m_backgroundSurface, m_backgroundSurface, m_context);
10.     m_currentSurface = m_backgroundSurface;
12.     m_renderContext = rive::gpu::RenderContextGLImpl::MakeContext();
13. }

复制代码

4.6.3 创建 PLSWorkerImpl

​    PLSWorkerImpl 的构造函数如下，最终创建了 rive::RiveRenderer 对象，其源码不在 rive-android 代码库中，在 rive-runtime 代码库中，详见 → rive_renderer.cpp。
​    models/worker_impl.cpp

1. @CallSuper
2. override fun onSurfaceTextureAvailable(
3.         surfaceTexture: SurfaceTexture, width: Int, height: Int) {
4.         if (this::viewSurface.isInitialized) {
5.                 viewSurface.release()
6.         }
7.         viewSurface = Surface(surfaceTexture)
8.         renderer?.apply {
9.                 stop()
10.                 setSurface(viewSurface)
11.         }
12. }

复制代码

​    PLSThreadState::makeCurrent 函数的实现如下，eglMakeCurrent 是 EGL 环境创建的最后一步，作用是绑定 EGLSurface 和 EGLContext 到显示设备（EGLDisplay）。
​    helpers/thread_state_pls.cpp

1. fun setSurface(surface: Surface) {
2.         cppSetSurface(surface, cppPointer)
3.         isAttached = true
4.         start()
5. }

复制代码

4.6.4 创建 CanvasWorkerImpl

​    CanvasWorkerImpl 的构造函数如下。这里主要创建了 CanvasRenderer 对象，保存在 m_canvasRenderer 中，CanvasRenderer 继承 rive::Renderer，其源码不在 rive-android 代码库中，在 rive-runtime 代码库中，详见 → renderer.hpp、renderer.cpp；接着通过 NewGlobalRef(ktSurface) 将传入的局部引用 ktSurface 转换为全局引用，并存储在 m_ktSurface 中（全局引用会阻止 Java 垃圾回收器回收该对象，直到显式释放）。
​    models/worker_impl.hpp

1. JNIEXPORT void JNICALL
2. Java_app_rive_runtime_kotlin_renderers_Renderer_cppSetSurface(JNIEnv* env, jobject,
3.         jobject surface, jlong rendererRef)
4. {
5.         JNIRenderer* renderer = reinterpret_cast<JNIRenderer*>(rendererRef);
6.         if (renderer->rendererType() != RendererType::Canvas)
7.         {
8.                 ANativeWindow* surfaceWindow = ANativeWindow_fromSurface(env, surface);
9.                 reinterpret_cast<JNIRenderer*>(rendererRef) ->setSurface(surfaceWindow);
10.                 if (surfaceWindow)
11.                 {
12.                         ANativeWindow_release(surfaceWindow);
13.                 }
14.         }
15.         else
16.         {
17.                 renderer->setSurface(surface);
18.         }
19. }

复制代码

5 渲染流程

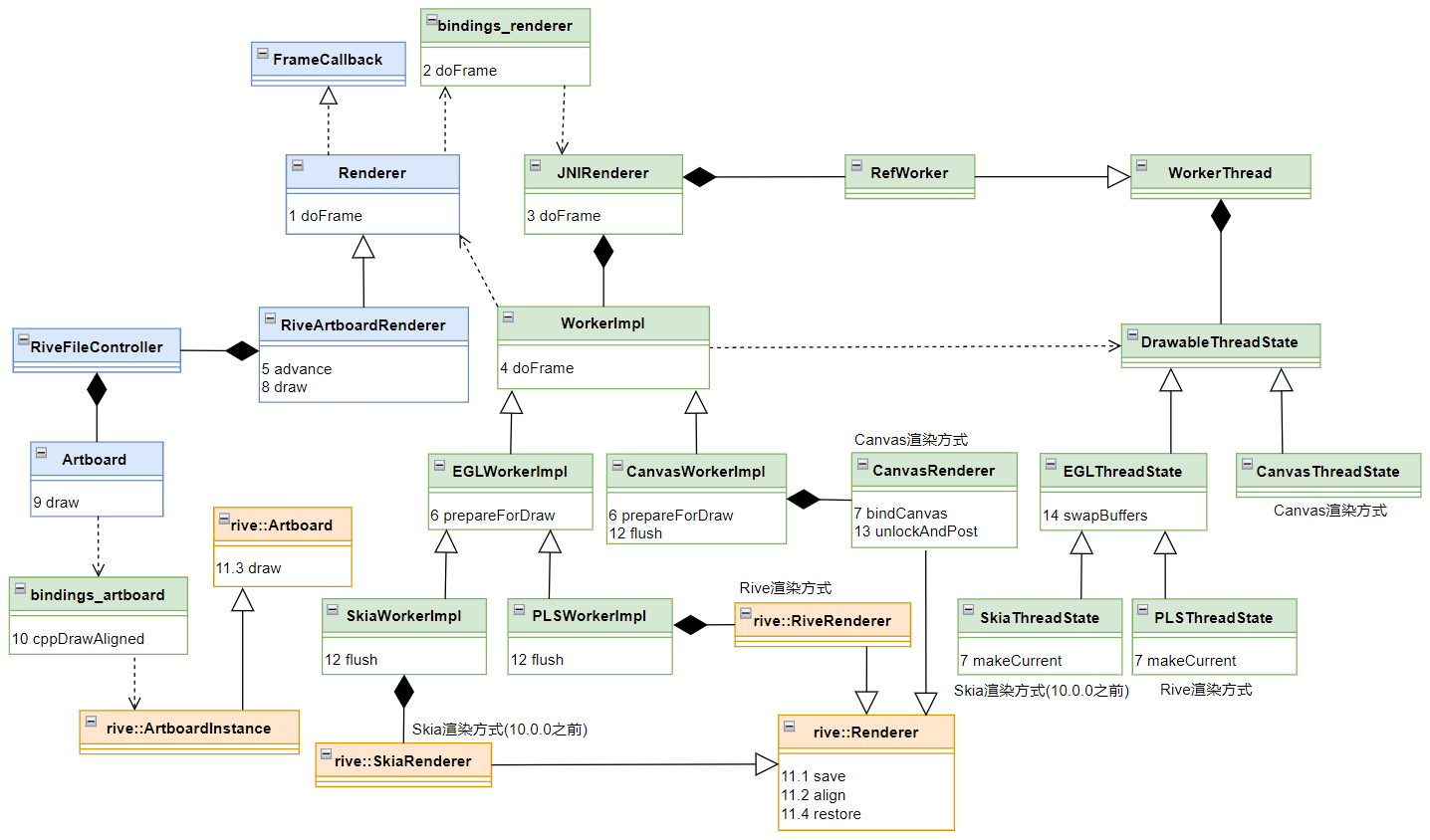

​    渲染流程图如下。

5.1 Renderer.doFrame

​    Renderer 实现了 Choreographer.FrameCallback 接口，重写了其 doFrame 方法，其 doFrame 和 scheduleFrame 方法源码如下。
​    app.rive.runtime.kotlin.renderers.Renderer.kt

1. void JNIRenderer::setSurface(SurfaceVariant surface)
2. {
3.     SurfaceVariant oldSurface = m_surface;
4.     acquireSurface(surface);
5.     m_worker->run([this, oldSurface](DrawableThreadState* threadState) mutable {
6.         m_workerThreadID = std::this_thread::get_id();
7.         ...
8.         if (m_surface.index() > 0)
9.         {
10.             m_workerImpl = WorkerImpl::Make(m_surface, threadState, m_worker->rendererType());
11.         }
12.     });
13. }

复制代码

5.2 JNI cppDoFrame

​    全局搜索 "Renderer_cppDoFrame"，找到 JNI 中的 cppDoFrame 函数的实现如下。
​    bindings/bindings_renderer.cpp

1. std::unique_ptr<WorkerImpl> WorkerImpl::Make(SurfaceVariant surface,
2.     DrawableThreadState* threadState, const RendererType type)
3. {
4.     ...
5.     bool success = false;
6.     std::unique_ptr<WorkerImpl> impl;
7.     switch (type)
8.     {
9.         case RendererType::Rive:
10.         {
11.             ANativeWindow* window = std::get(surface);
12.             impl = std::make_unique<PLSWorkerImpl>(window, threadState, &success);
13.             break;
14.         }
15.         case RendererType::Canvas:
16.         {
17.             jobject ktSurface = std::get<jobject>(surface);
18.             impl = std::make_unique<CanvasWorkerImpl>(ktSurface, &success);
19.         }
20.         default:
21.             break;
22.     }
23.     ...
24.     return impl;
25. }

复制代码

5.3 JNIRenderer::doFrame

​    JNIRenderer::doFrame 的源码如下。m_worker 是 RefWorker 类的实例，RefWorker 继承 WorkThread，WorkThread 中创建了工作线程（见 3.5 节)，并且有个 run 函数，m_worker->run 表示把任务提交到 WorkThread 中的工作线程中执行。m_workerImpl 是 4.6 节创建的 WorkerImpl 对象（可能是 PLSWorkerImpl 或 CanavsWorkerImpl）。
​    models/jni_renderer.cpp

1. class WorkerImpl
2. {
3. public:
4.     static std::unique_ptr<WorkerImpl> Make(SurfaceVariant, DrawableThreadState*, const RendererType);
6.     void start(jobject ktRenderer, std::chrono::high_resolution_clock::time_point);
8.     void stop();
10.     void doFrame(ITracer*, DrawableThreadState*, jobject ktRenderer, std::chrono::high_resolution_clock::time_point);
12.     virtual void prepareForDraw(DrawableThreadState*) const = 0;
14.     virtual void destroy(DrawableThreadState*) = 0;
16.     virtual void flush(DrawableThreadState*) const = 0;
18.     virtual rive::Renderer* renderer() const = 0;
20. protected:
21.     jclass m_ktRendererClass = nullptr;
22.     jmethodID m_ktDrawCallback = nullptr;
23.     jmethodID m_ktAdvanceCallback = nullptr;
24.     std::chrono::high_resolution_clock::time_point m_lastFrameTime;
25.     bool m_isStarted = false;
26. };

复制代码

5.4 WorkerImpl::doFrame

5.4.1 doFrame

​    WorkerImpl::doFrame 的源码如下。tracer 是性能追踪器，用于测量各阶段耗时，它在 JNIRenderer 中创建（见 3.3 节），这里有 3 个追踪标签，分别是 "draw()"、"flush()"、"swapBuffers()"。m_ktAdvanceCallback 在 start 函数中定义，指向 kotlin 中 Renderer.advance 函数；m_ktDrawCallback 在 start 函数中定义，指向 kotlin 中 Renderer.draw 函数。
​    models/worker_impl.cpp

1. class EGLWorkerImpl : public WorkerImpl
2. {
3. ...
4. protected:
5.     EGLWorkerImpl(struct ANativeWindow* window, DrawableThreadState* threadState, bool* success)
6.     {
7.         *success = false;
8.         auto eglThreadState = static_cast<EGLThreadState*>(threadState);
9.         m_eglSurface = eglThreadState->createEGLSurface(window);
10.         if (m_eglSurface == EGL_NO_SURFACE)
11.             return;
12.         *success = true;
13.     }
14. ...
15. };

复制代码

​     接下来，分别介绍 prepareForDraw、flush、swapBuffers。
5.4.2 prepareForDraw

​    1）EGLWorkerImpl::prepareForDraw
​    EGLWorkerImpl 的 prepareForDraw 函数源码如下。PLSThreadState 中实现了 makeCurrent 函数（见 2.6.3 节），eglThreadState->makeCurrent 中 调用了 eglMakeCurrent 函数，eglMakeCurrent 是 EGL 环境创建的最后一步，作用是绑定 EGLSurface 和 EGLContext 到显示设备（EGLDisplay）。
​    models/worker_impl.hpp

1. EGLSurface EGLThreadState::createEGLSurface(ANativeWindow* window)
2. {
3.     if (!window)
4.     {
5.         return EGL_NO_SURFACE;
6.     }
7.     ...
8.     // 创建一个与屏幕窗口相关的 EGL 表面, 这个表面通常与设备的窗口系统交, 使得 OpenGL ES 渲染的内容能够显示在屏幕上
9.     auto res = eglCreateWindowSurface(m_display, m_config, window, nullptr);
10.     ...
11.     return res;
12. }

复制代码

​    2）CanvasWorkerImpl::prepareForDraw
​    CanvasWorkerImpl 的 prepareForDraw 函数源码如下。其作用是通过 surface.lockCanvas 方法拿到 Canvas 对象。
​    models/worker_impl.cpp

1. PLSWorkerImpl::PLSWorkerImpl(struct ANativeWindow* window, DrawableThreadState* threadState, bool* success) :
2.     EGLWorkerImpl(window, threadState, success)
3. {
4.     if (!success)
5.     {
6.         return;
7.     }
9.     auto eglThreadState = static_cast<EGLThreadState*>(threadState);
11.     eglThreadState->makeCurrent(m_eglSurface);
12.     rive::gpu::RenderContext* renderContext = PLSWorkerImpl::PlsThreadState(eglThreadState)->renderContext();
13.     if (renderContext == nullptr)
14.     {
15.         return; // PLS was not supported.
16.     }
17.     int width = ANativeWindow_getWidth(window); // 获取窗口宽度
18.     int height = ANativeWindow_getHeight(window); // 获取窗口高度
19.     GLint sampleCount; // 多重采样数
20.     glBindFramebuffer(GL_FRAMEBUFFER, 0); // 绑定默认帧缓冲区
21.     glGetIntegerv(GL_SAMPLES, &sampleCount); // 查询当前的多重采样数
22.     // 创建一个基于 GLES 的帧缓冲区渲染目标，用于离屏渲染
23.     m_renderTarget = rive::make_rcp<rive::gpu::FramebufferRenderTargetGL>(width, height, 0, sampleCount);
24.     // 初始化 Rive 的 PLS 渲染器
25.     m_plsRenderer = std::make_unique<rive::RiveRenderer>(renderContext);
26.     *success = true;
27. }

复制代码

​    bindCanvas 函数源码如下，m_ktCanvas 是通过 surface.lockCanvas 函数获取的 Canvas 对象。
​    models/canvas_renderer.hpp

1. void PLSThreadState::makeCurrent(EGLSurface eglSurface)
2. {
3.     if (eglSurface == m_currentSurface)
4.     {
5.         return;
6.     }
7.         ...
8.     // 绑定 EGLSurface 和 EGLContext 到显示设备 (EGLDisplay)
9.     eglMakeCurrent(m_display, eglSurface, eglSurface, m_context);
10.     m_currentSurface = eglSurface;
11.         ...
12. }

复制代码

​    GetSurfaceLockCanvasMethodId 用于获取 surface.lockCanvas 的方法 id，具体实现如下。这里没有调用 surface.lockHardwareCanvas 方法，说明 Canvas 渲染方式是软渲染（即 CPU 渲染，而不是 GPU 渲染）。
​    models/jni_refs.cpp

1. class CanvasWorkerImpl : public WorkerImpl
2. {
3. public:
4.     CanvasWorkerImpl(jobject ktSurface, bool* success) :
5.         m_canvasRenderer{std::make_unique<CanvasRenderer>()}
6.     {
7.         m_ktSurface = GetJNIEnv()->NewGlobalRef(ktSurface);
8.         *success = true;
9.     }
11. private:
12.     std::unique_ptr<CanvasRenderer> m_canvasRenderer;
13.     jobject m_ktSurface = nullptr;
14. };

复制代码

5.4.3 flush

​    1）PLSWorkerImpl::flush
​    PLSWorkerImpl 的 flush 函数如下。renderContext->flush 函数的源码不在 rive-android 代码库中，在 rive-runtime 代码库中，详见 → render_context.cpp。
​    models/worker_impl.cpp

1. @CallSuper
2. override fun doFrame(frameTimeNanos: Long) {
3.         if (isPlaying) {
4.                 cppDoFrame(cppPointer)
5.                 scheduleFrame()
6.         }
7. }
9. open fun scheduleFrame() {
10.         Handler(Looper.getMainLooper()).post {
11.                 Choreographer.getInstance().postFrameCallback(this@Renderer)
12.         }
13. }

复制代码

​    2）CanvasWorkerImpl::flush
​    CanvasWorkerImpl 的 flush 函数如下，最终会调用 surface.unlockCanvasAndPost 函数。
​    models/worker_impl.cpp

1. JNIEXPORT void JNICALL
2. Java_app_rive_runtime_kotlin_renderers_Renderer_cppDoFrame(JNIEnv*, jobject, jlong rendererRef)
3. {
4.         reinterpret_cast<JNIRenderer*>(rendererRef)->doFrame();
5. }

复制代码

​    models/canvas_renderer.hpp

1. void JNIRenderer::doFrame()
2. {
3.     if (m_numScheduledFrames >= kMaxScheduledFrames)
4.     {
5.         return;
6.     }
8.     m_worker->run([this](DrawableThreadState* threadState) {
9.         if (!m_workerImpl)
10.             return;
11.         auto now = std::chrono::high_resolution_clock::now();
12.         m_workerImpl->doFrame(m_tracer, threadState, m_ktRenderer, now);
13.         m_numScheduledFrames--;
14.         calculateFps(now);
15.     });
16.     m_numScheduledFrames++;
17. }

复制代码

​    GetSurfaceUnlockCanvasAndPostMethodId 函数调用了 surface.unlockCanvasAndPost 函数，具体实现如下。
​    models/jni_refs.cpp

1. void WorkerImpl::doFrame(ITracer* tracer, DrawableThreadState* threadState, jobject ktRenderer,
2.     std::chrono::high_resolution_clock::time_point frameTime)
3. {
4.     if (!m_isStarted)
5.     {
6.         return;
7.     }
9.     float fElapsedMs = std::chrono::duration<float>(frameTime - m_lastFrameTime).count();
10.     m_lastFrameTime = frameTime;
12.     auto env = GetJNIEnv();
14.     // m_ktAdvanceCallback 在 start 函数中定义, 指向 kotlin 中 Renderer.advance 函数
15.     JNIExceptionHandler::CallVoidMethod(env, ktRenderer, m_ktAdvanceCallback, fElapsedMs);
17.     tracer->beginSection("draw()");
19.     // 准备渲染状态, 调用 eglMakeCurrent 函数, 或 surface.lockCanvas 函数
20.     prepareForDraw(threadState);
21.     // m_ktDrawCallback 在 start 函数中定义, 指向 kotlin 中 Renderer.draw 函数
22.     JNIExceptionHandler::CallVoidMethod(env, ktRenderer, m_ktDrawCallback);
24.     tracer->beginSection("flush()");
25.     flush(threadState); // 提交渲染指令
26.     tracer->endSection(); // flush
28.     tracer->beginSection("swapBuffers()");
29.     threadState->swapBuffers(); // 交换缓冲区
30.     tracer->endSection(); // swapBuffers
32.     tracer->endSection(); // draw()
33. }

复制代码

5.4.4 EGLThreadState::swapBuffers

​    DrawableThreadState 的子类中，只有 EGLThreadState 重写了 swapBuffers 函数，如下。eglSwapBuffers 函数用于交换缓冲区。
​    helpers/thread_state_egl.cpp

1. virtual void prepareForDraw(DrawableThreadState* threadState) const override
2. {
3.         auto eglThreadState = static_cast<EGLThreadState*>(threadState);
4.         // 里面调用了 eglMakeCurrent, 用于绑定 EGLSurface 和 EGLContext 到显示设备 (EGLDisplay)
5.         eglThreadState->makeCurrent(m_eglSurface);
6.         clear(threadState);
7. }

复制代码

5.5 RiveArtboardRenderer.draw

​    5.4.1 节 WorkerImpl::doFrame 函数中，在 prepareForDraw 之后，调用了 m_ktDrawCallback，它指向的是 kotlin 中 Renderer.draw 函数，它是个抽象函数，RiveArtboardRenderer 中实现了该函数，如下。controller 是 RiveFileController 对象，它在 RiveAnimationView 的 init 代码块中创建，在 createRenderer 函数中传递给 RiveArtboardRenderer。activeArtboard 是 Artboard 对象，
​    app.rive.runtime.kotlin.renderers.RiveArtboardRenderer.kt

1. void CanvasWorkerImpl::prepareForDraw(DrawableThreadState*) const
2. {
3.     m_canvasRenderer->bindCanvas(m_ktSurface);
4. }

复制代码

5.6 Artboard.draw

​    app.rive.runtime.kotlin.core.Artboard.kt

1. void bindCanvas(jobject ktSurface)
2. {
3.         ...
4.         JNIEnv* env = GetJNIEnv();
5.     // 通过 surface.lockCanvas 函数获取 Canvas 对象
6.         m_ktCanvas = env->NewGlobalRef(GetCanvas(ktSurface));
7.     // 通过 canvas.getWidth 函数获取 Canvas 的宽度
8.         m_width = JNIExceptionHandler::CallIntMethod(env, m_ktCanvas, GetCanvasWidthMethodId());
9.     // 通过 canvas.getHeight 函数获取 Canvas 的高度
10.         m_height = JNIExceptionHandler::CallIntMethod(env, m_ktCanvas, GetCanvasHeightMethodId());
11.         Clear(m_ktCanvas);
12. }
14. static jobject GetCanvas(jobject ktSurface)
15. {
16.         return GetJNIEnv()->CallObjectMethod(ktSurface, GetSurfaceLockCanvasMethodId(), nullptr);
17. }

复制代码

5.7 JNI cppDrawAligned

​    全局搜索 "Artboard_cppDrawAligned"，找到 JNI 中的 cppDrawAligned 函数的实现如下。首先获取 rive::ArtboardInstance 对象，接着通过 getRendererOnWorkerThread 函数获取 rive::RiveRenderer 或 CanavsRenderer 对象，最后调用 artboard->draw(renderer) 函数渲染一帧画面。rive::ArtboardInstance 的源码不在 rive-android 代码库中，在 rive-runtime 代码库中，详见 → artboard.hpp、artboard.cpp。
​    bindings/bindings_artboard.cpp

1. jmethodID GetSurfaceLockCanvasMethodId()
2. {
3.     return GetMethodId(GetAndroidSurfaceClass(), "lockCanvas", "(Landroid/graphics/Rect;)Landroid/graphics/Canvas;");
4. }
6. jmethodID GetMethodId(jclass clazz, const char* name, const char* sig)
7. {
8.     JNIEnv* env = GetJNIEnv();
9.     jmethodID output = env->GetMethodID(clazz, name, sig);
10.     env->DeleteLocalRef(clazz);
11.     return output;
12. }
14. jclass GetAndroidSurfaceClass() { return GetClass("android/view/Surface"); }

复制代码

6 启动渲染流程

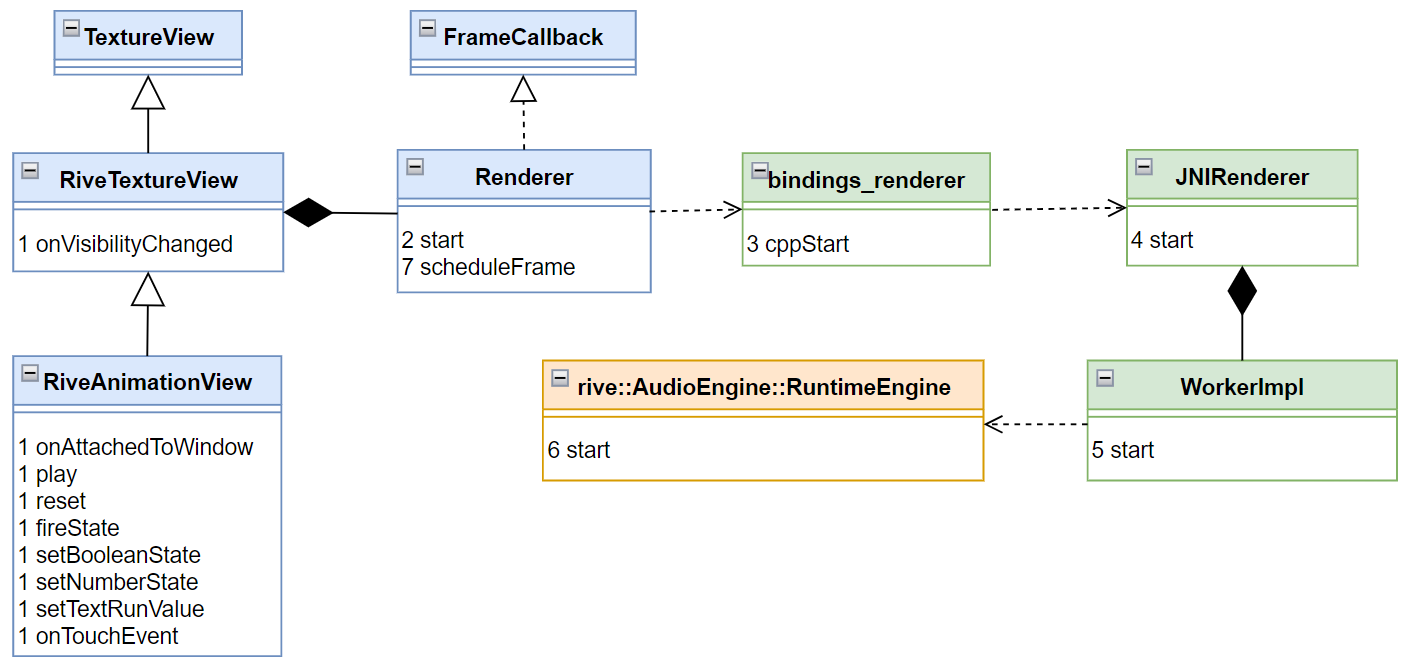

​    启动渲染流程图如下。

6.1 启动渲染的源头

​    在 Rive 的 kotlin 源码中，通过调用 Renderer.start 函数启动渲染，但是，用户无法直接调用该函数，调用该函数的地方非常多，分成以下几类。
​    1）直接调用
​    以下函数中会直接调用 Renderer.start 函数启动渲染。

• RiveAnimationView.onAttachedToWindow

• RiveTextureView.onVisibilityChanged

• Renderer.setSurface


​    2）RiveFileController.onStart
​    RiveFileController.onStart 也指向了 Renderer.start 函数，在 RiveFileController 的 fit、alignment、layoutScaleFactor、layoutScaleFactorAutomatic 等属性变化、以及 autoplay 属性变为 true 时，会调用 onStart.invoke 启动渲染。
​    3）间接调用
​    在 RiveAnimationView 的以下函数中，经过多步调用，最终会调用到 Renderer.start 函数启动渲染。

• play

• reset

• fireState

• setBooleanState

• setNumberState

• setTextRunValue

• onTouchEvent


6.2 Renderer.start

​    Renderer 的 start 函数如下，通过 Choreographer.getInstance().postFrameCallback 函数让 doFrame 函数每帧调用一次，通过 cppStart 函数启动 Rive 引擎（rive::AudioEngine::RuntimeEngine）。
​    app.rive.runtime.kotlin.renderers.Renderer.kt

1. abstract class Renderer(
2.     @get:VisibleForTesting(otherwise = VisibleForTesting.PRIVATE)
3.     var type: RendererType = Rive.defaultRendererType,
4.     val trace: Boolean = false
5. ) : NativeObject(NULL_POINTER), Choreographer.FrameCallback    fun start() {        if (isPlaying) return        if (!isAttached) return        if (!hasCppObject) return        isPlaying = true        cppStart(cppPointer)        scheduleFrame()    }        open fun scheduleFrame() {        Handler(Looper.getMainLooper()).post {            Choreographer.getInstance().postFrameCallback(this@Renderer)        }    }        @CallSuper    override fun doFrame(frameTimeNanos: Long) {        if (isPlaying) {            cppDoFrame(cppPointer)            scheduleFrame()        }    }}

复制代码

6.3 JNI cppStart

​    全局搜索 "Renderer_cppStart"，找到 JNI 中的 cppStart 函数的实现如下。
​    bindings/bindings_renderers.cpp

1. void CanvasWorkerImpl::flush(DrawableThreadState*) const
2. {
3.     m_canvasRenderer->unlockAndPost(m_ktSurface);
4. }

复制代码

6.4 JNIRenderer::start

​    JNIRenderer::start 的源码如下。m_worker 是 RefWorker 类的实例，RefWorker 继承 WorkThread，WorkThread 中创建了工作线程（见 3.5 节)，并且有个 run 函数，m_worker->run 表示把任务提交到 WorkThread 中的工作线程中执行。m_workerImpl 是 4.6 节创建的 WorkerImpl 对象（可能是 PLSWorkerImpl 或 CanavsWorkerImpl）。
​    models/jni_renderer.cpp

1. void unlockAndPost(jobject ktSurface)
2. {
3.         JNIEnv* env = GetJNIEnv();
4.         JNIExceptionHandler::CallVoidMethod(env, ktSurface, GetSurfaceUnlockCanvasAndPostMethodId(), m_ktCanvas);
5.         m_width = -1;
6.         m_height = -1;
7.         env->DeleteGlobalRef(m_ktCanvas);
8.         m_ktCanvas = nullptr;
9. }

复制代码

6.5 WorkerImpl::start

​    WorkerImpl::start 函数源码如下。这里主要初始化 m_ktRendererClass 、m_ktDrawCallback、m_ktAdvanceCallback，并启动 Rive 引擎。
​    models/worker_impl.cpp

1. jmethodID GetSurfaceUnlockCanvasAndPostMethodId()
2. {
3.     return GetMethodId(GetAndroidSurfaceClass(), "unlockCanvasAndPost", "(Landroid/graphics/Canvas;)V");
4. }
6. jmethodID GetMethodId(jclass clazz, const char* name, const char* sig)
7. {
8.     JNIEnv* env = GetJNIEnv();
9.     jmethodID output = env->GetMethodID(clazz, name, sig);
10.     env->DeleteLocalRef(clazz);
11.     return output;
12. }
14. jclass GetAndroidSurfaceClass() { return GetClass("android/view/Surface"); }

复制代码

7 暂停渲染流程

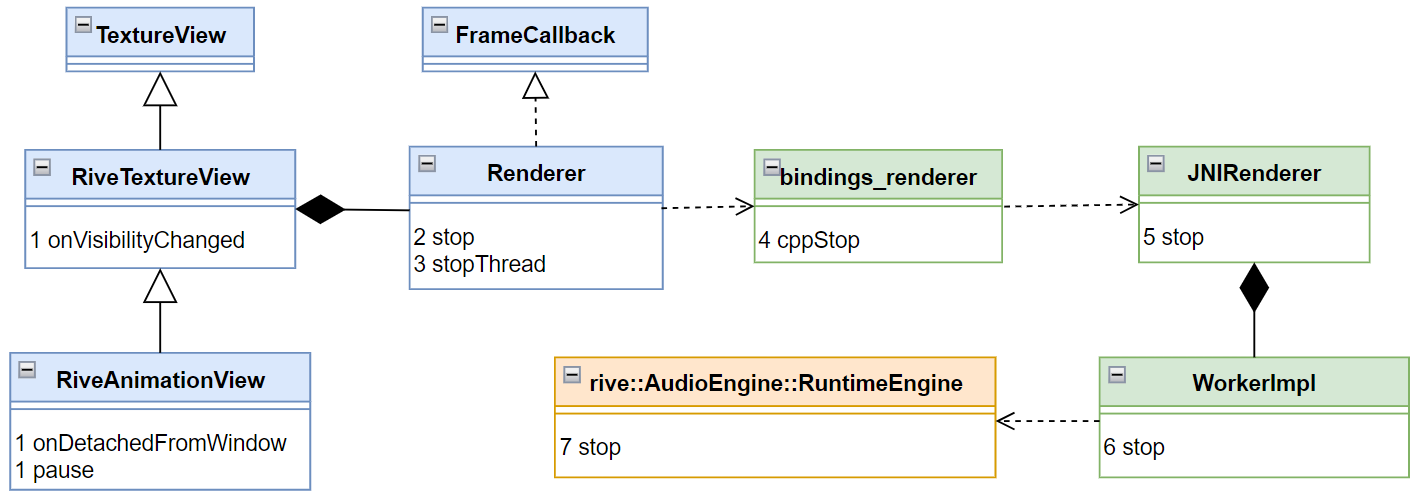

​    暂停渲染流程图如下。

7.1 暂停渲染的源头

​    在 Rive 的 kotlin 源码中，通过调用 Renderer.stop 函数暂停渲染，但是，用户无法直接调用该函数，调用该函数的地方非常多，主要有以下几处。

• RiveAnimationView.pause

• RiveAnimationView.onDetachedFromWindow

• RiveTextureView.onVisibilityChanged


7.2 Renderer.stop

​    Renderer 的 stop 函数如下，通过 cppStop 函数暂停 Rive 引擎（rive::AudioEngine::RuntimeEngine），通过 Choreographer.getInstance().removeFrameCallback 函数移除 doFrame 回调。
​    app.rive.runtime.kotlin.renderers.Renderer.kt

1. abstract class Renderer(
2.     @get:VisibleForTesting(otherwise = VisibleForTesting.PRIVATE)
3.     var type: RendererType = Rive.defaultRendererType,
4.     val trace: Boolean = false
5. ) : NativeObject(NULL_POINTER), Choreographer.FrameCallback    @CallSuper    fun stop() {        stopThread()        Handler(Looper.getMainLooper()).post { // postFrameCallback must be called from the main looper            Choreographer.getInstance().removeFrameCallback(this@Renderer)        }    }    @CallSuper    internal fun stopThread() {        if (!isPlaying) return        if (!hasCppObject) return        isPlaying = false        cppStop(cppPointer)    }        open fun scheduleFrame() {        Handler(Looper.getMainLooper()).post {            Choreographer.getInstance().postFrameCallback(this@Renderer)        }    }        @CallSuper    override fun doFrame(frameTimeNanos: Long) {        if (isPlaying) {            cppDoFrame(cppPointer)            scheduleFrame()        }    }}

复制代码

7.3 JNI cppStop

​    全局搜索 "Renderer_cppStop"，找到 JNI 中的 cppStop 函数的实现如下。
​    bindings/bindings_renderers.cpp

1. @WorkerThread
2. override fun draw() {
3.         synchronized(controller.file?.lock ?: this) {
4.                 ...
5.                 controller.activeArtboard?.draw(cppPointer, fit, alignment, scaleFactor = scaleFactor)
6.         }
7. }

复制代码

7.4 JNIRenderer::stop

​    JNIRenderer::stop 的源码如下。m_worker 是 RefWorker 类的实例，RefWorker 继承 WorkThread，WorkThread 中创建了工作线程（见 3.5 节)，并且有个 run 函数，m_worker->run 表示把任务提交到 WorkThread 中的工作线程中执行。m_workerImpl 是 4.6 节创建的 WorkerImpl 对象（可能是 PLSWorkerImpl 或 CanavsWorkerImpl）。
​    models/jni_renderer.cpp

1. @WorkerThread
2. fun draw(rendererAddress: Long, fit: Fit, alignment: Alignment, scaleFactor: Float = 1.0f) {
3.         synchronized(lock) {
4.                 cppDrawAligned(cppPointer, rendererAddress, fit, alignment, scaleFactor)
5.         }
6. }

复制代码

7.5 WorkerImpl::stop

​    WorkerImpl::stop 函数源码如下。这里主要暂停 Rive 引擎，并将 m_ktRendererClass 、m_ktDrawCallback、m_ktAdvanceCallback 设置为空。
​    models/worker_impl.cpp

1. JNIEXPORT void JNICALL
2. Java_app_rive_runtime_kotlin_core_Artboard_cppDrawAligned(JNIEnv* env, jobject, jlong artboardRef,
3.         jlong rendererRef, jobject ktFit, jobject ktAlignment, jfloat scaleFactor)
4. {
5.         auto artboard = reinterpret_cast<rive::ArtboardInstance*>(artboardRef); // 获取 ArtboardInstance 对象(未开放源码)
6.         auto jniWrapper = reinterpret_cast<JNIRenderer*>(rendererRef); // 获取 JNIRenderer 对象
7.     // 获取 rive::RiveRenderer 对象或 CanvasRenderer 对象
8.         rive::Renderer* renderer = jniWrapper->getRendererOnWorkerThread();
10.         rive::Fit fit = GetFit(env, ktFit);
11.         rive::Alignment alignment = GetAlignment(env, ktAlignment);
13.         renderer->save(); // 如果 renderer 是 CanvasRenderer, 将调用 canvas.save 函数
14.         renderer->align(fit, alignment,
15.                 rive::AABB(0, 0, jniWrapper->width(), jniWrapper->height()),
16.                 artboard->bounds(),scaleFactor);
17.         artboard->draw(renderer);
18.         renderer->restore(); // 如果 renderer 是 CanvasRenderer, 将调用 canvas.restore 函数
19. }

复制代码

声明：本文转自【Rive】rive-android源码分析。

来源：程序园用户自行投稿发布，如果侵权，请联系站长删除
免责声明：如果侵犯了您的权益，请联系站长，我们会及时删除侵权内容，谢谢合作！
