搭建imx6ull环境--tftp加载镜像，nfs挂载根文件系统

愤血冒 昨天 07:12
1.环境介绍

开发板：野火imx6ullPro邮票孔EMMC
主机：Win11
虚拟机：virtualbox
虚拟机版本：Ubuntu20.04
Windows远程连接虚拟机
由于这个板子比较老，野火提供的虚拟机是基于18.04的这个版本不再支持vscode环境，于是就想着开始学习驱动从头到尾先搭建一下环境，中间也是折腾了很久，所以都记录一下
环境：
准备从SD卡加载uboot,通过tftp从Ubuntu中加载内核镜像，设备树，并通过nfs将根文件系统挂载到Ubuntu上
开发板直连电脑，虚拟机通过NAT连接无线网卡，保证虚拟机可以连接外网，桥接有线网卡，让有线网卡、Windows、开发板在同一局域网内
vscode通过SSH远程连接虚拟机，在Windows环境下开发比较舒服
2.虚拟机环境搭建，并配置SSH连接

可以看我这篇博客
创建虚拟机并配置远程环境
3.uboot编译

3.1源码下载
  1. #环境下载
  2. sudo apt install make git gcc-arm-none-eabi gcc bison flex libssl-dev dpkg-dev lzop libncurses5-dev
  3. #直接克隆野火提供的仓库
  4. git clone -b ebf_v2020_10_imx https://gitee.com/Embedfire/ebf_linux_uboot --depth 1
复制代码
3.2编译uboot


  • 创建编译内核脚本
  1. touch build_uboot.sh
  2. chmod 0777 build_uboot.sh
复制代码

  • 向文件中写入如下内容
  1. make distclean
  2. make ARCH=arm CROSS_COMPILE=arm-none-eabi- mx6ull_fire_mmc_defconfig
复制代码

  • 查看生成的固件
  1. ls u-boot-dtb.imx
复制代码
3.3烧录uboot

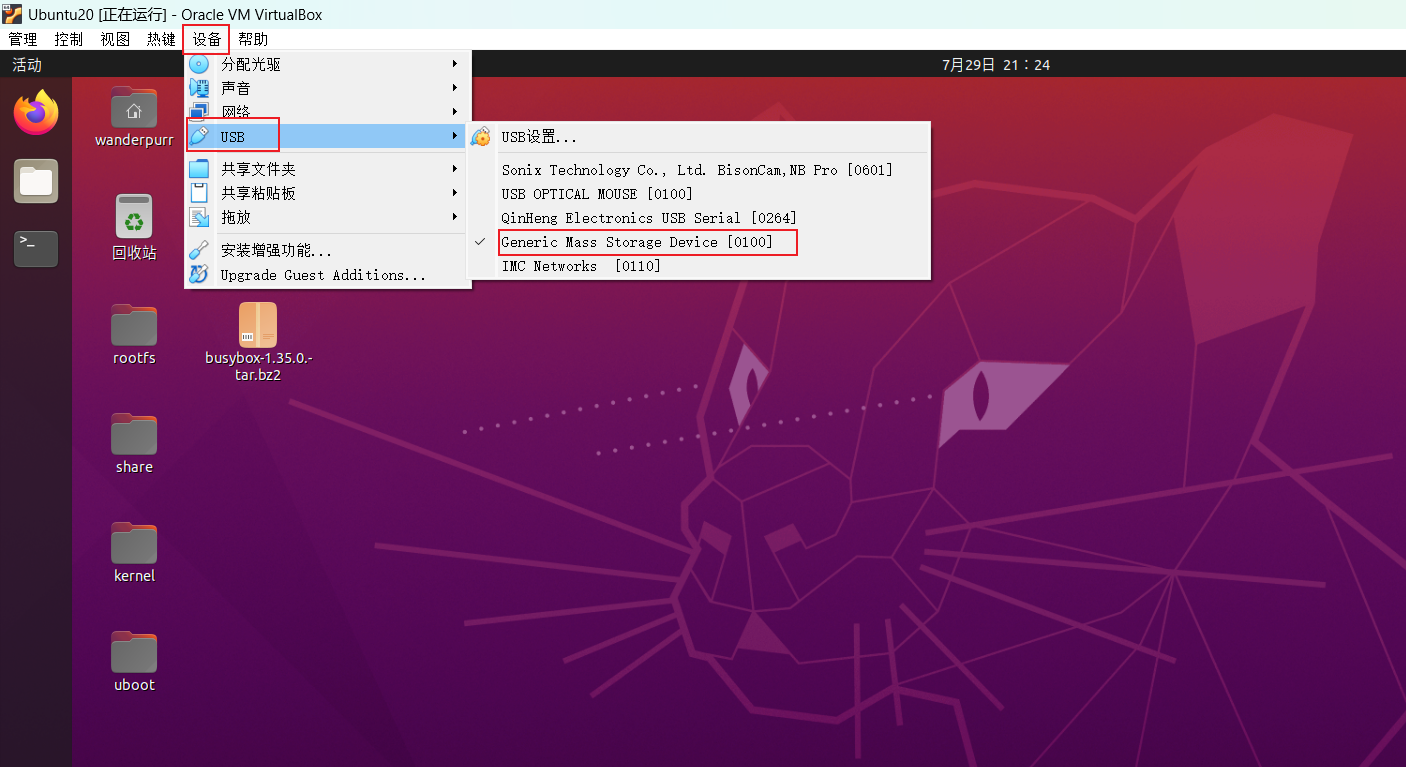

  • sd卡插到读卡器上，挂载到Ubuntu上

设备名称可能不一样，可以插拔读卡器看一下变化的是哪个，哪个就是我们的读卡器

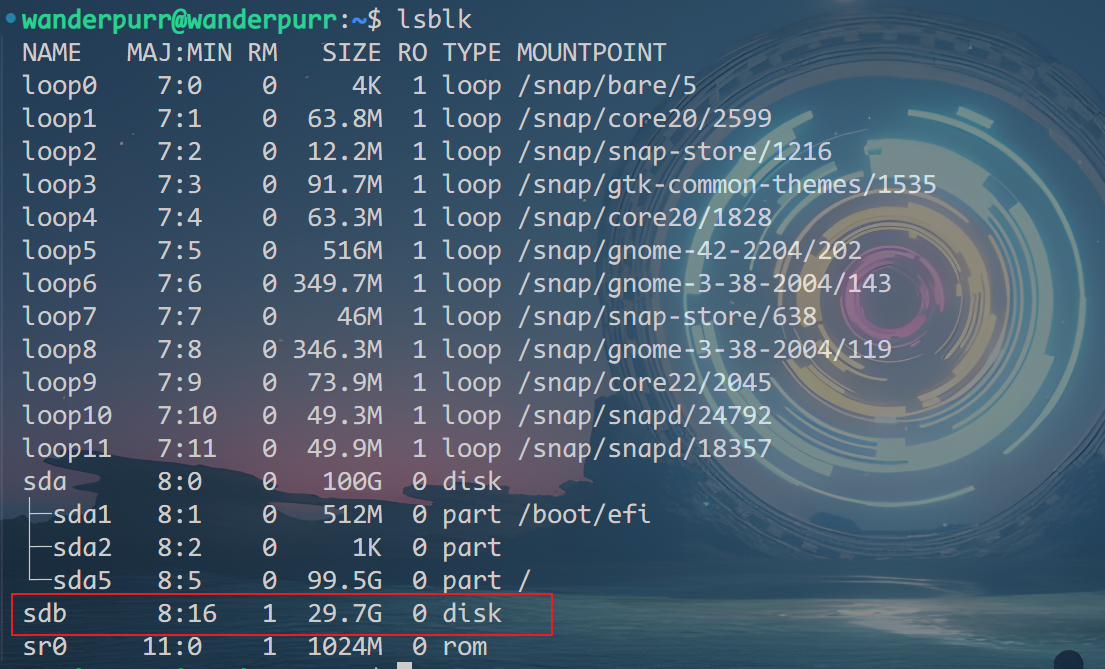

  • 查看Ubuntu上挂载的分区，输入lsblk

一般不会是sda,根据自己情况确定

  • 进入uboot源码目录，执行如下命令
  1. sudo dd iflag=dsync oflag=dsync if=u-boot-dtb.imx of=/dev/sdb seek=2
复制代码

  • 取下设备将SD卡插入开发板就能看到uboot启动了
4.网络环境搭建

开发板，主机和虚拟机可以通过网线通信，需要设置三者有共同的网关和掩码，三者在同一网段的不同ip
操作之前关闭电脑所有电脑管家以及防火墙
4.1Windows网络配置

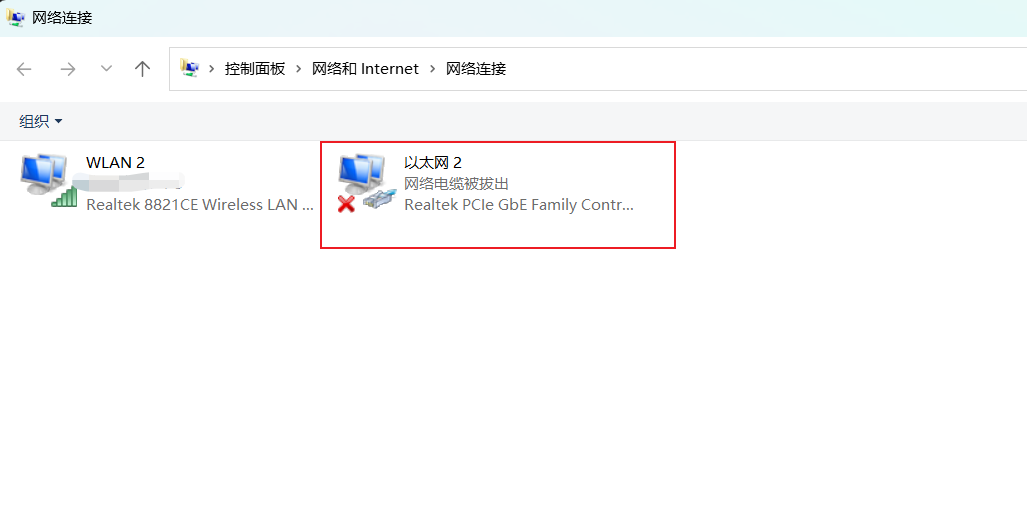

  • 打开控制面板->网络和Internet->网络和共享中心->更改适配器设置，找到我们的有线网卡

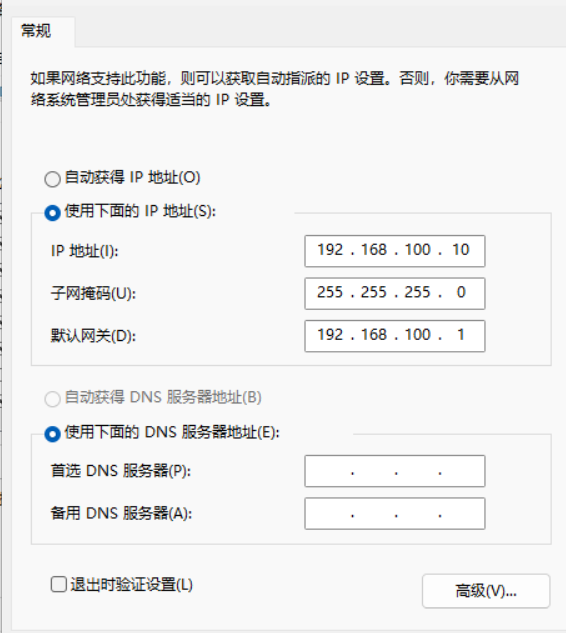

  • 右键属性->Internet协议版本4（TCP/IPV4）

可随意配置网段，只要保证三者在同一网段即可，不懂得可以按照我的配置
4.2Ubuntu网络配置


  • Ubuntu关机，添加网卡选择桥接模式，桥接的网卡一定是上边配置的有线网卡名字

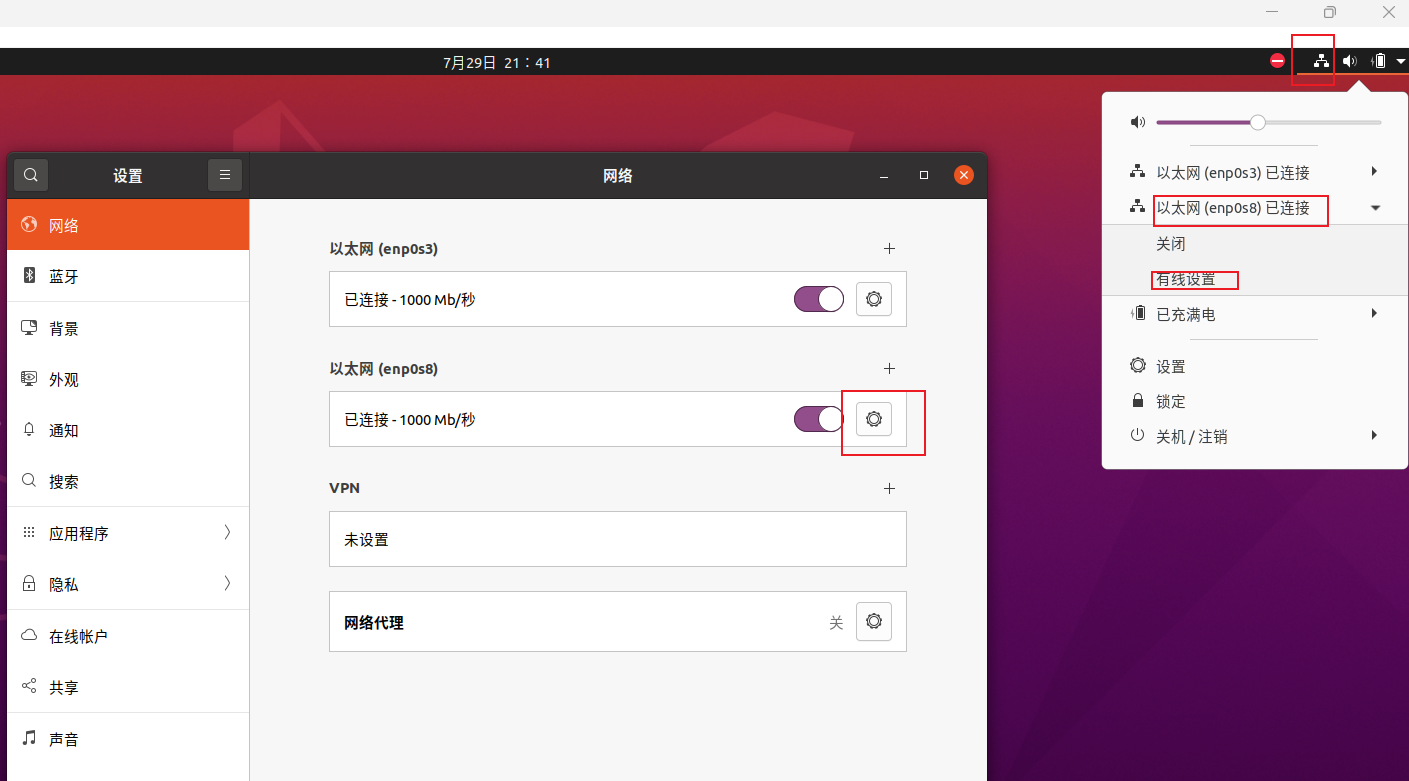

  • 进入虚拟机网络配置

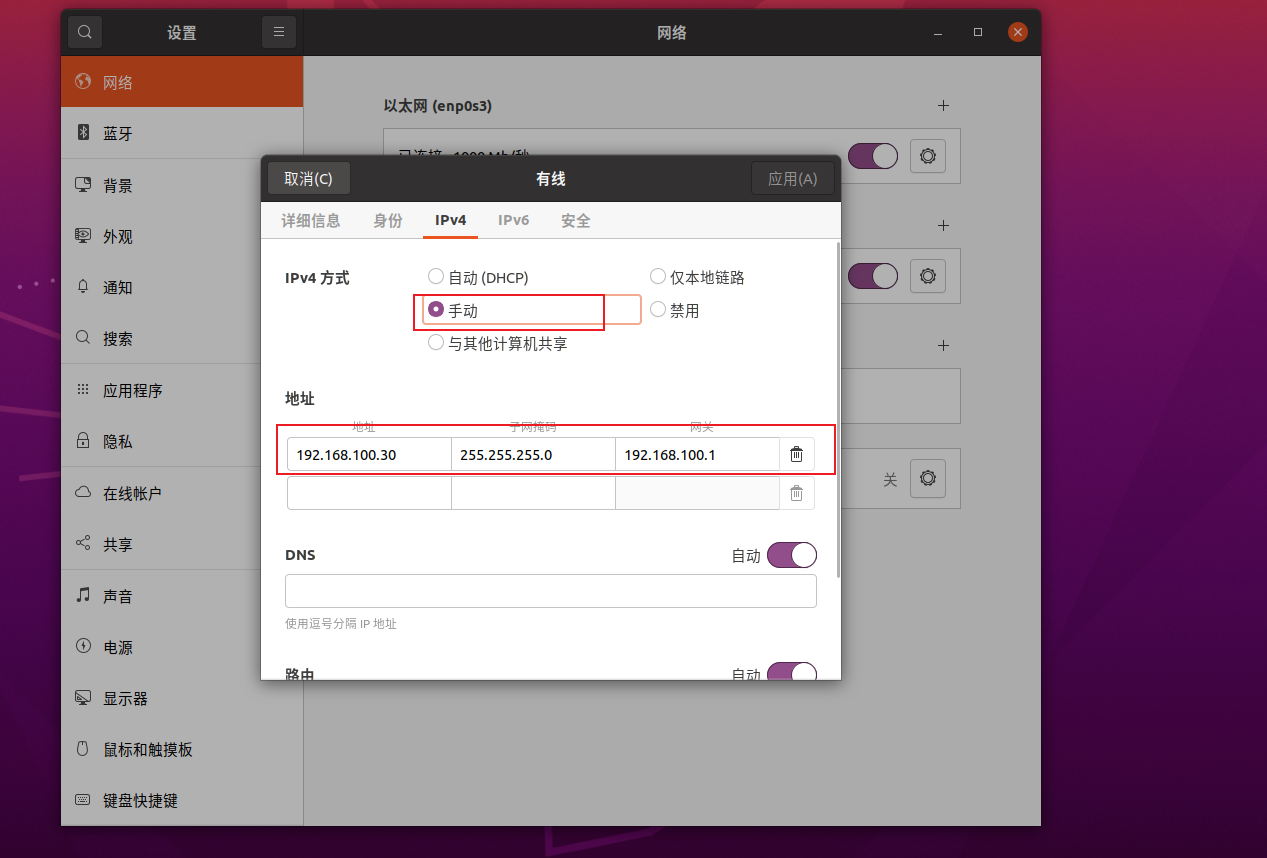

  • 配置网络

  • 验证网络
    虚拟机终端输入ifconfig，查看是否有我们配置的网络
4.3开发板网络配置

开发板进入uboot，输入如下命令
  1. setenv ipaddr 192.168.100.30
  2. setenv ethaddr 00:04:9f:04:d2:35
  3. setenv gatewayip 192.168.100.1
  4. setenv netmask 255.255.255.0
  5. setenv serverip 192.168.100.30
  6. saveenv
复制代码
分别是ip地址，mac地址，网关，掩码，虚拟机ip，保存环境变量
验证能与虚拟机跑通
  1. ping 192.168.100.30
复制代码
显示如下即可

5.kernel编译

5.1源码下载
  1. #环境下载
  2. sudo apt install  gcc-arm-linux-gnueabihf
  3. #直接克隆野火提供的内核仓库
  4. git clone -b ebf_4.19.35_imx6ul https://github.com/Embedfire/ebf_linux_kernel.git --depth 1
复制代码
5.2编译内核


  • 编译脚本
  1. #进入内核后执行
  2. touch build_kernel.sh
  3. chmod 0777 build_kernel.sh
复制代码

  • 向build_kernel.sh中写入
  1. #清除编译
  2. make mrproper
  3. # 编译内核
  4. make ARCH=arm npi_v7_defconfig
  5. make ARCH=arm CROSS_COMPILE=arm-linux-gnueabihf- -j3
复制代码

  • 查看内核和设备树
  1. #应该会出现这两个文件，记住这两个文件位置
  2. ls arch/arm/boot/zImage
  3. ls arch/arm/boot/dts/imx6ull-mmc-npi.dtb
复制代码
6.tftp加载内核和设备树


  • 安装环境
  1. sudo apt-get install tftp-hpa tftpd-hpa
  2. sudo apt-get install xinetd
复制代码

  • 创建目录
  1. cd ~
  2. mkdir tftp
  3. chmod 0777 tftp
复制代码

  • 配置TFTP
  1. sudo vim /etc/xinetd.d/tftp
  3. # 输入如下内容,路径根据自己的来，要绝对路径
  4. server tftp
  5. {
  6.     socket_type    = dgram
  7.     protocol       = udp
  8.     wait           = yes
  9.     user           = root
  10.     server         = /usr/sbin/in.tftpd
  11.     server_args    = -s /home/wanderpurr/tftp/
  12.     disable        = no
  13.     per_source     = 11
  14.     cps            = 100 2
  15.     flags          = IPv4
  16. }
复制代码

  • 重启TFTP服务
  1. sudo service tftpd-hpa start
复制代码

  • 重置服务器
  1. sudo vim /etc/default/tftpd-hpa
  3. # 修改成如下内容，路径还是按自己的来
  4. TFTP_USERNAME="tftp"
  5. TFTP_DIRECTORY="/home/wanderpurr/tftp"
  6. TFTP_ADDRESS=":69"
  7. TFTP_OPTIONS="-l -c -s"
复制代码

  • 重启TFTP服务
  1. sudo service tftpd-hpa restart
复制代码

  • 将上边我们编译生成的内核镜像和设备树拷贝到我们的tftp目录
  • 修改内核和设备树权限为777
  • 测试加载镜像,在uboot中输入如下内容重启
  1. setenv bootcmd 'tftp 80800000 zImage; tftp 83000000 imx6ull-mmc-npi.dtb; bootz 80800000 - 83000000'
  2. saveenv
复制代码

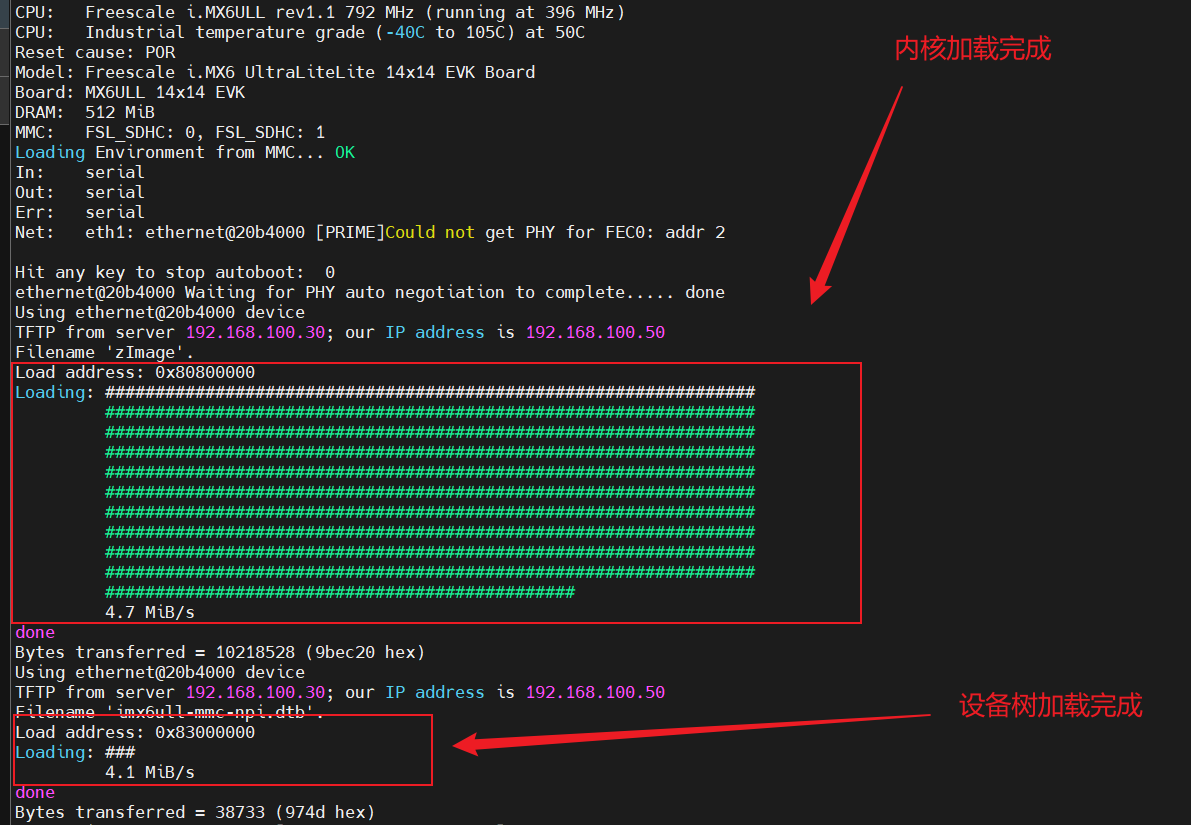

重启后会看到如下

后面会启动内核，但缺少根文件系统会启动失败
7.根文件系统编译


  • 下载源码安装环境
    源码可以去官网下载即可busybox官网，根文件系统不向内核和uboot有很多板级配置需要向供应商所要指定版本
    安装环境
  1. sudo apt-get install zlib1g-dev unzip gcc g++ aptitude lib32stdc++6-4.8-dbg build-essential libncurses5 libncurses5-dev u-boot-tools traceroute  gcc-arm-linux-gnueabihf g++-arm-linux-gnueabihf -y
复制代码

  • 配置根文件系统
  1. make  ARCH=arm  CROSS_COMPILE=arm-linux-gnueabihf- menuconfig
复制代码
配置如下操作

  • Settings -> Build static binary (no shared libs)   勾选上
  • Linux System Utilities->mdev                              勾选上
  • Settings -> vi-style line editing commands         勾选上
  • Linux Module Utilities  -> Simplified modutils     取消勾选

  • 编译
  1. make  ARCH=arm  CROSS_COMPILE=arm-linux-gnueabihf-
  2. #指定安装路径为家目录下rootfs
  3. make  ARCH=arm  CROSS_COMPILE=arm-linux-gnueabihf-  CONFIG_PREFIX=/home/wanderpurr/rootfs  install
复制代码

  • 补全缺失文件
  1. cd ~/rootfs
  2. mkdir dev etc lib var proc tmp home root mnt sys
  3. cd ./dev
  4. sudo mknod console c 5 1
  5. sudo mknod null c 1 3
  6. cd ../etc
  7. echo console::askfirst:-/bin/sh > inittab
复制代码
8.nfs挂载根文件系统

上边已经将根文件系统制作好了，下面来通过网线挂载起来

  • 安装环境
  1. sudo apt-get install nfs-kernel-server rpcbind
复制代码

  • 添加根文件系统
  1. sudo echo "/home/wanderpurr/rootfs *(rw,sync,no_root_squash,no_subtree_check)"  >> /etc/exports
复制代码

  • 重启nfs
  1. sudo /etc/init.d/nfs-kernel-server restart
复制代码

  • 修改uboot参数
  1. #板子IP，虚拟机IP以及根文件系统路径根据自己的配置好
  2. setenv bootargs 'console=ttymxc0,115200 root=/dev/nfs nfsroot=192.168.100.30:/home/wanderpurr/rootfs,proto=tcp,nfsvers=4 rw ip=192.168.100.50:192.168.100.30:192.168.100.1:255.255.255.0::eth0:off'
  3. saveenv
复制代码

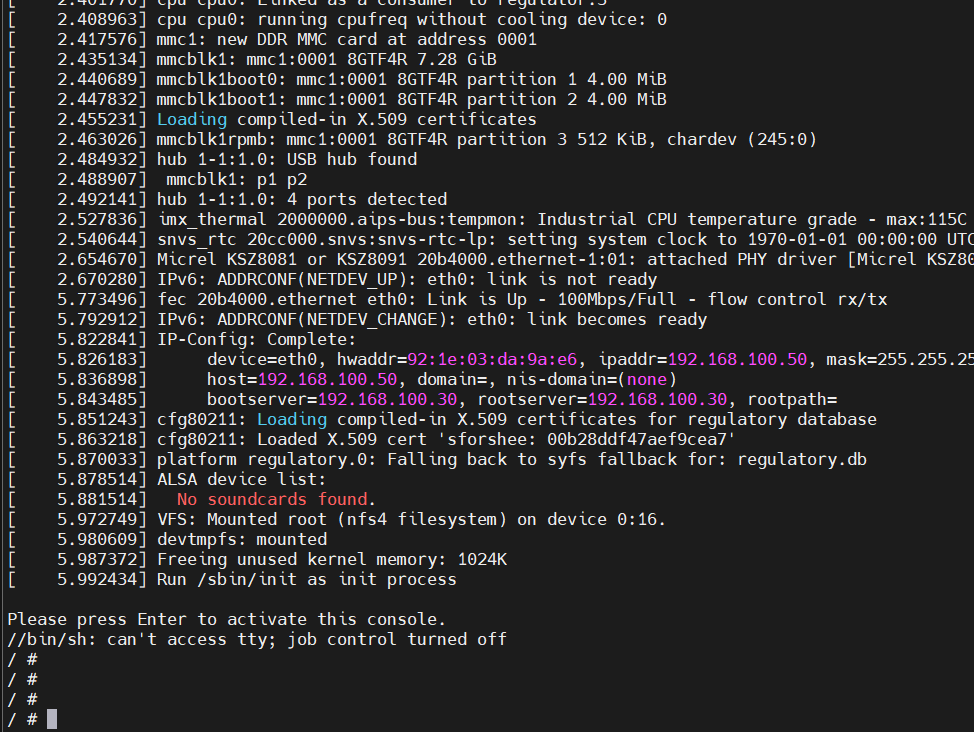

  • 重启开发板

这里就配置结束了，我们开发板的根目录就是虚拟机的rootfs目录，这样传输文件就非常方便了
结语

配置过程中可能出现很多问题，我断断续续搞了一周，但每填一个坑都是对自己的一种成长
参考：
这个写的非常全，有需要从头自己配置的可以参考一下这个，但注意他bootargs最后网口挖了坑，让我找了好几天
i.MX6ULL开发板uboot/kernel/rootfs移植傻瓜教程【建议收藏】-电子工程专辑
以及野火官方文档
[野火]嵌入式Linux镜像构建与部署——基于LubanCat-IMX8MMini开发板 — [野火]嵌入式Linux镜像构建与部署——基于LubanCat-i.MX8MMini开发板 文档
有问题欢迎留言
