5. Nginx 负载均衡配置案例(附有详细截图说明++)

巨到 2025-6-4 22:36:02
5. Nginx 负载均衡配置案例(附有详细截图说明++)

@
目录

  • 5. Nginx 负载均衡配置案例(附有详细截图说明++)
  • 1. Nginx 负载均衡 配置实例
  • 3. 注意事项和避免的坑
  • 4. 文档: Nginx 的 upstream 配置技巧
  • 5. 最后：

1. Nginx 负载均衡 配置实例

需求说明/图解
windows 浏览器输入: http://www.rainbowseacrm.com/search/look.html

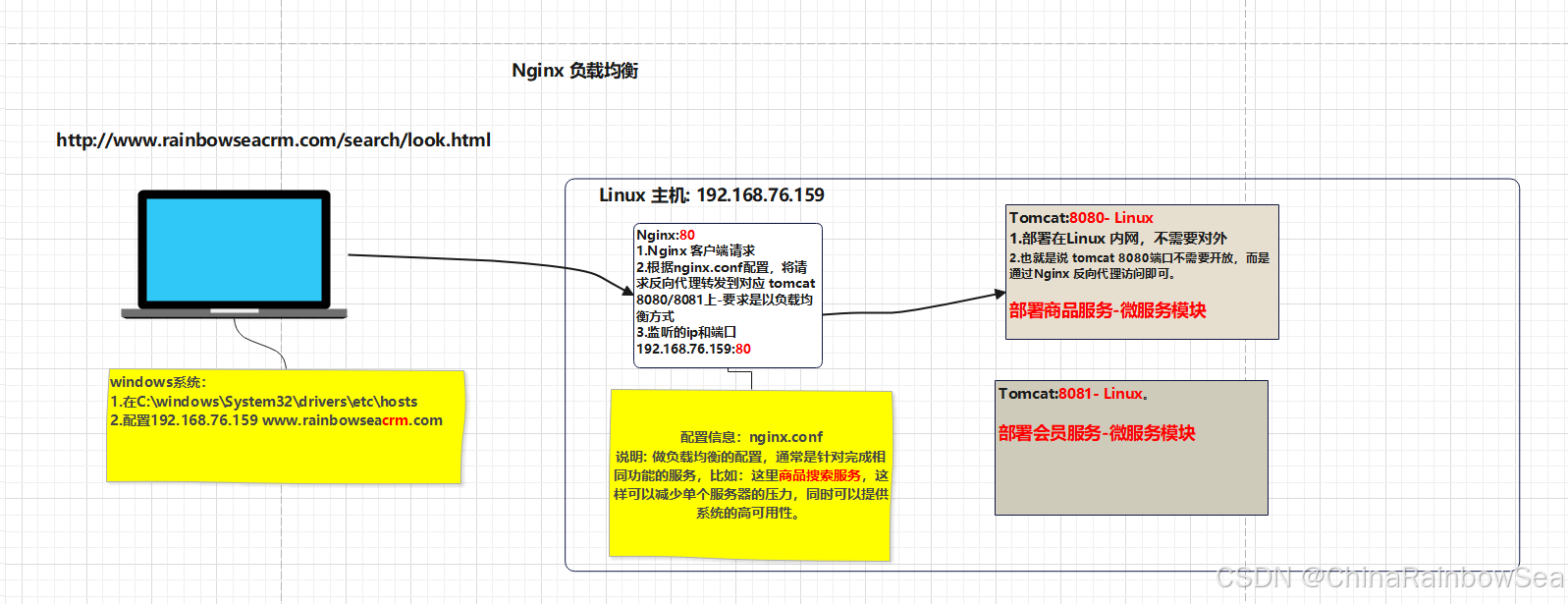

负载均衡配置-思路分析/图解

负载均衡配置规则:

  • 负载均衡就是将负载分摊到不同的服务单元，既保证服务的可用性，又保证响应足够快。
  • Linux 下有：Nginx、LVS、Haproxy   等等服务可以提供负载均衡服务，Nginx 提供了如下几种分配方式(策略)：

    • 轮询(默认) ：每个请求按时间顺序逐一分配到不同的后端服务器，如果后端服务器  down  掉，能自动剔 除
    • weight(根据权重的大小，比例进行负载均衡)
    weight  代表权,重默认为  1,权重越高被分配的客户端越多。
    指定轮询几率，weight  和访问比率成正比，用于后端服务器性能不均的情况。  例如
    1. upstream rsservers{
    2. server 192.168.12.134:8080 weight=1;
    3. server 192.168.12.134:8081 weight=2;
    4. }
    复制代码

    • ip_hash : 每个请求按访问 IP 的 hash 结果分配，这样每个访客固定访问一个后端服务器，可以解决 session 的问题。例如：
    1. upstream rsservers{
    2. ip_hash;
    3. server 192.168.12.134:8081;
    4. server 192.168.12.134:8080;
    5. }
    复制代码

    • fair(第三方)：按后端服务器的响应时间来分配请求，响应时间短的优先分配

  1. upstream rsservers{
  2. server 192.168.12.134:8080;
  3. server 192.168.12.134:8081;
  4. fair;
  5. }
复制代码
​
  1. # 2. Nginx 负载均衡实现具体步骤如下
复制代码

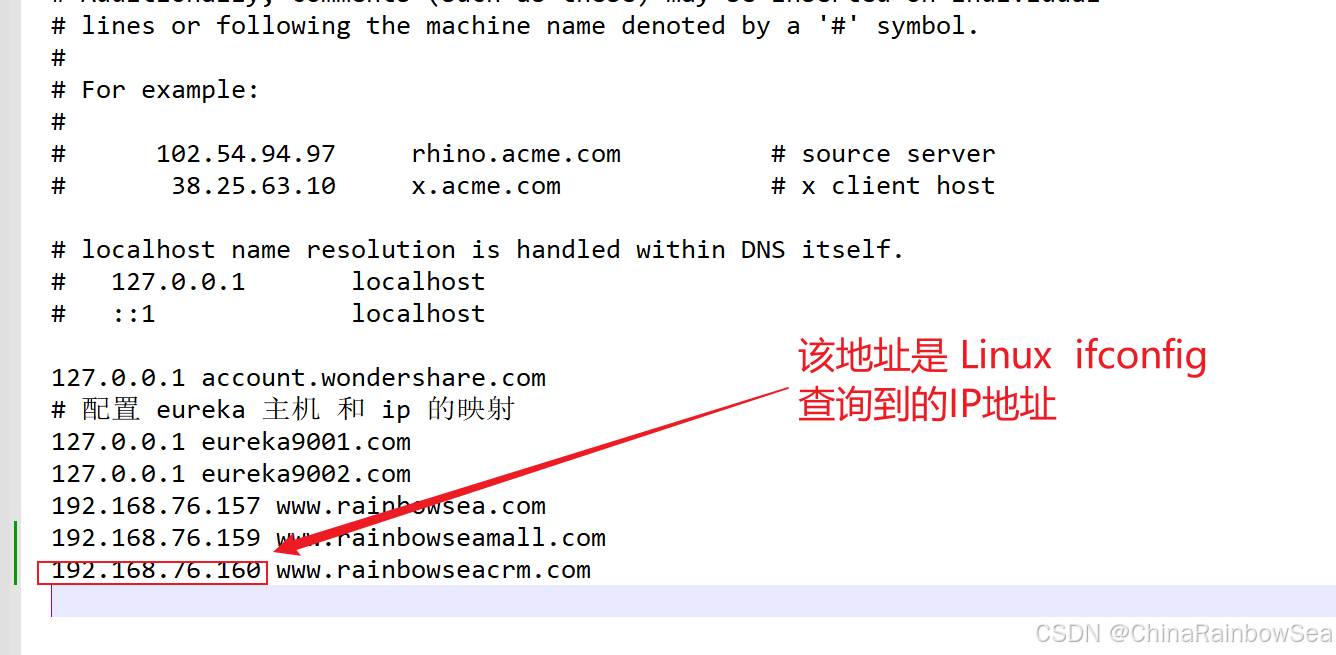

  • 修改  C:\Windows\System32\drivers\etc\hosts  配置虚拟主机名，配置相关域名的映射
  1. # Copyright (c) 1993-2009 Microsoft Corp.
  2. #
  3. # This is a sample HOSTS file used by Microsoft TCP/IP for Windows.
  4. #
  5. # This file contains the mappings of IP addresses to host names. Each
  6. # entry should be kept on an individual line. The IP address should
  7. # be placed in the first column followed by the corresponding host name.
  8. # The IP address and the host name should be separated by at least one
  9. # space.
  10. #
  11. # Additionally, comments (such as these) may be inserted on individual
  12. # lines or following the machine name denoted by a '#' symbol.
  13. #
  14. # For example:
  15. #
  16. #      102.54.94.97     rhino.acme.com          # source server
  17. #       38.25.63.10     x.acme.com              # x client host
  19. # localhost name resolution is handled within DNS itself.
  20. #        127.0.0.1       localhost
  21. #        ::1             localhost
  23. 127.0.0.1 account.wondershare.com
  24. # 配置 eureka 主机 和 ip 的映射
  25. 127.0.0.1 eureka9001.com
  26. 127.0.0.1 eureka9002.com
  27. 192.168.76.157 www.rainbowsea.com
  28. 192.168.76.159 www.rainbowseamall.com
  29. 192.168.76.160 www.rainbowseacrm.com
复制代码

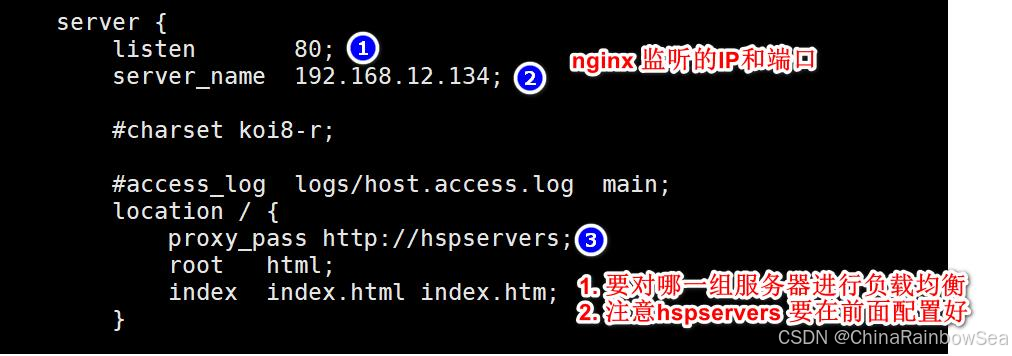

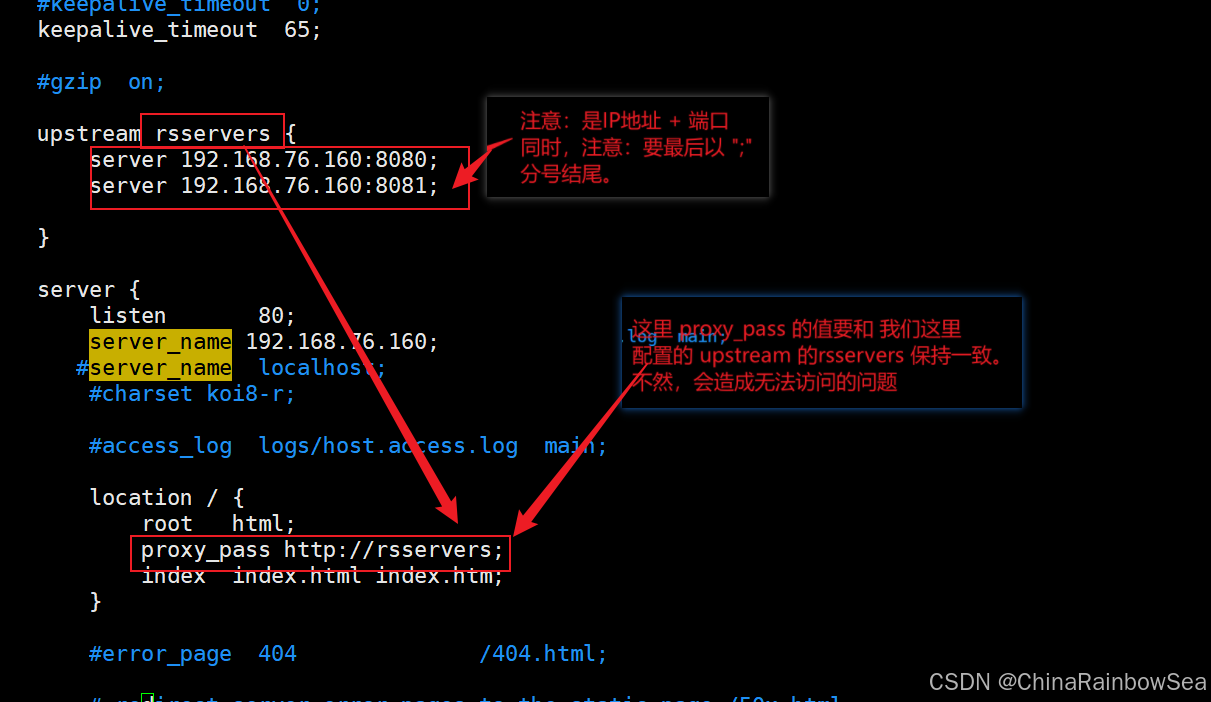

  • 修改 安装目录conf\nginx.conf 配置，反向代理路径映射
这里我的 nginx.conf  路径是在 /usr/local/nginx/conf 路径下。


  1. upstream rsservers {
  2. 36         server 192.168.76.160:8080;
  3. 37         server 192.168.76.160:8081;
  4. 38
  5. 39     }
  6. 40
  7. 41     server {
  8. 42         listen       80;
  9. 43         server_name 192.168.76.160;
  10. 44        #server_name  localhost;
  11. 45         #charset koi8-r;
  12. 46
  13. 47         #access_log  logs/host.access.log  main;
  14. 48
  15. 49         location / {
  16. 50             root   html;
  17. 51             proxy_pass http://rsservers;
  18. 52             index  index.html index.htm;
  19. 53         }
  20. 54
复制代码

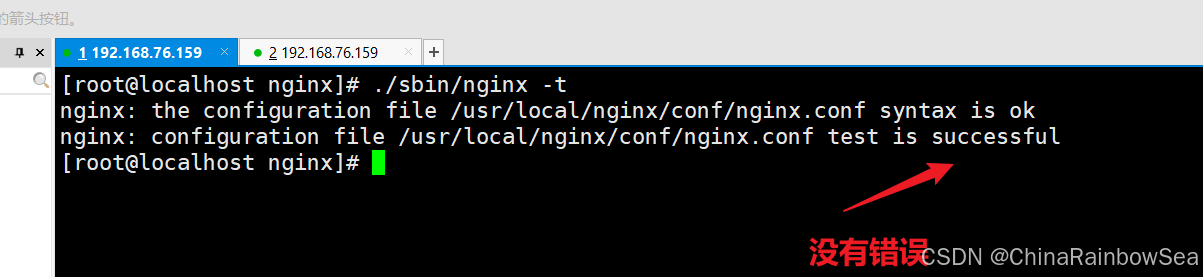

查看 nginx.conf 是否存在配置错误：
  1. [root@localhost nginx]# ./sbin/nginx -t
  2. [root@localhost nginx]# /usr/local/nginx/sbin/nginx -t
复制代码

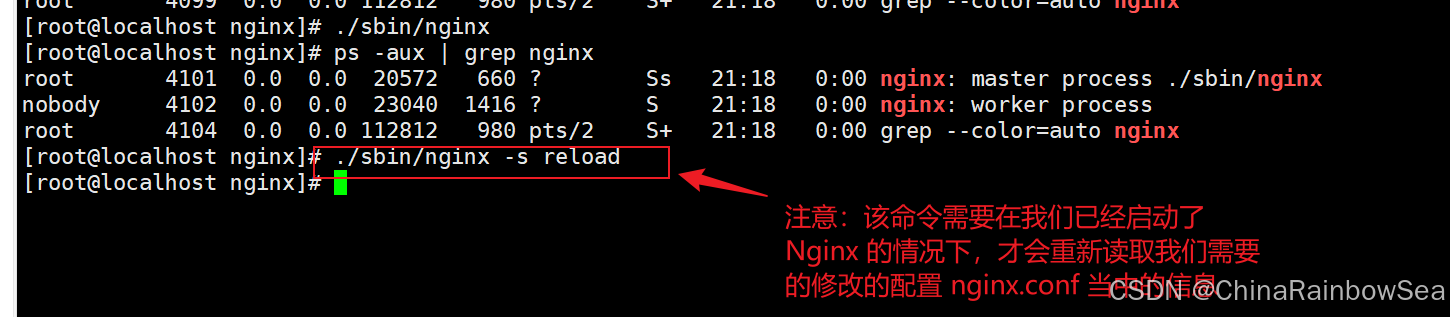

重启 Nginx ，加载我们修改后的配置：
  1. [root@localhost nginx]# ./sbin/nginx -s reload
复制代码

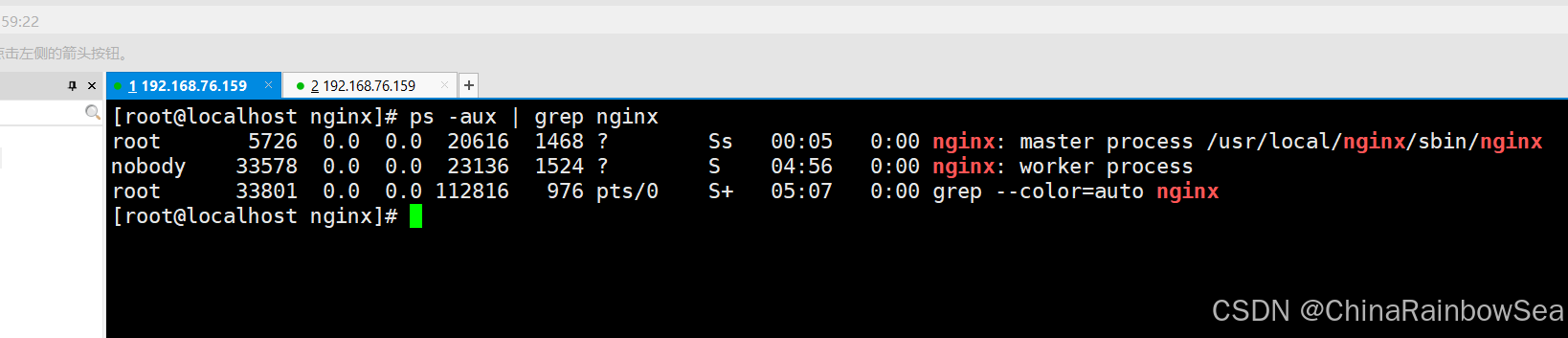

  1. [root@localhost nginx]# ps -aux | grep nginx
复制代码



  • 在 Linux 的 Tomcat8080  创建  webapps\search\look.html

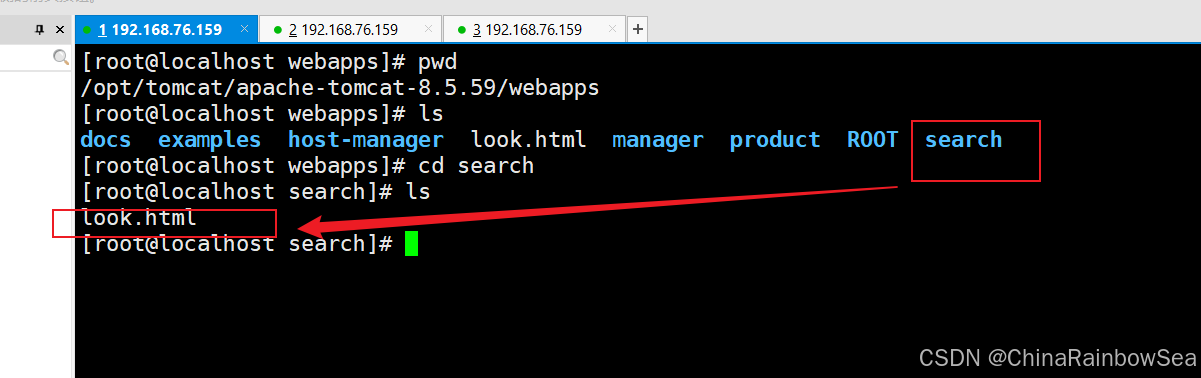

这里我先进入到  Tomcat 的 webapps 目录下，创建  look.html 文件，进行一个访问映射。
  1. <h1>tomcat 8080 search.... </h1>
复制代码

  • 在 Linux 下重新安装一份 Tomcat, 并将端口修改成 8081
  1. [root@localhost opt]# cp -r ./tomcat/ ./tomcat8081
复制代码

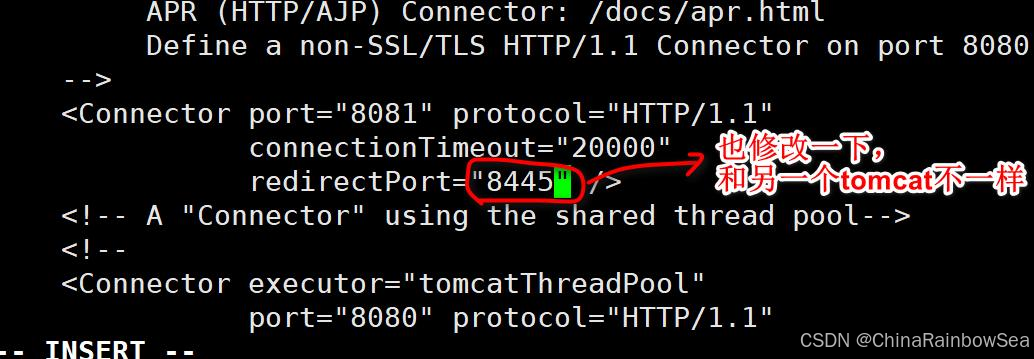

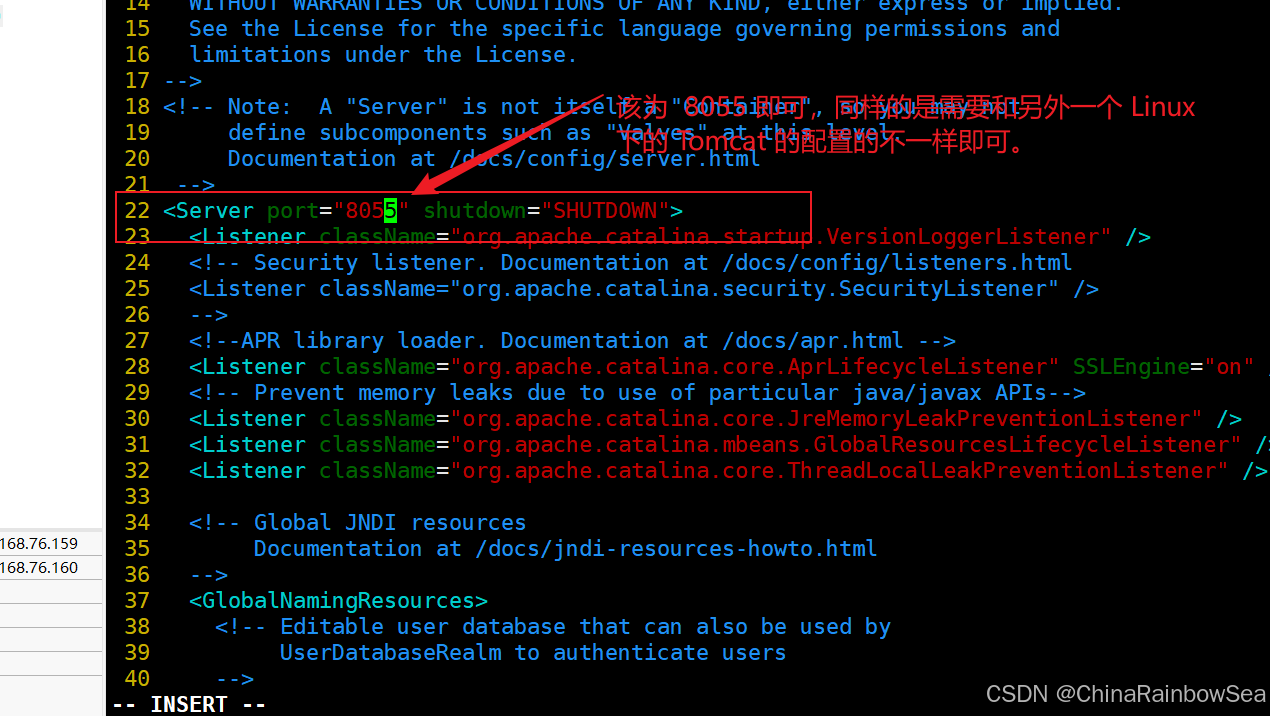

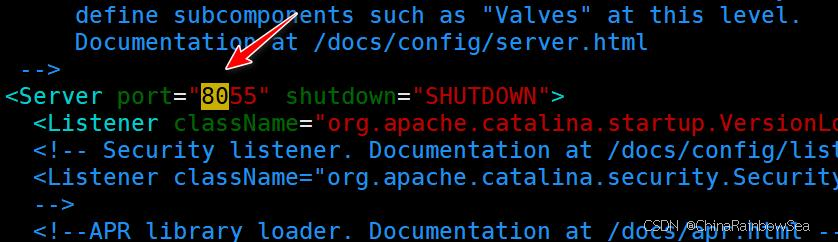

修改 tomcat 的  conf\server.xml ,  注意要修改如下位置，否则该 Tomcat 是不能正常工作。



细节说明：不同版本的 tomcat 修改的端口还不一样,  小伙伴们灵活处理即可。

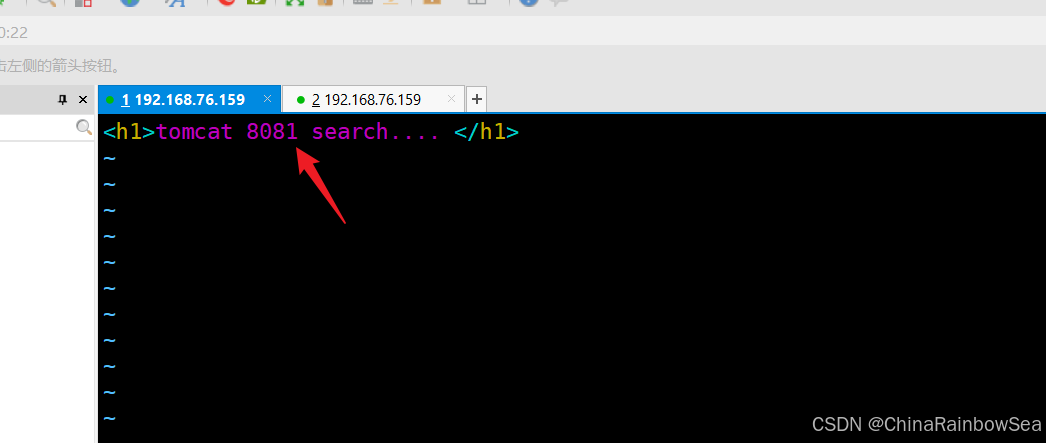

  • 在 Linux 的 Tomcat8081  创建  webapps\search\look.html

  1. <h1>tomcat 8081 search.... </h1>
复制代码

  • linux  防火墙打开  80 端口，  保证外网可以访问
  1. [root@localhost product]# firewall-cmd --add-port=80/tcp --permanent # 防火墙开放 10000 端口
复制代码
  1. [root@localhost product]# firewall-cmd --reload # 重启防火墙
复制代码
  1. [root@localhost product]# firewall-cmd --list-all # 查看防火墙信息
复制代码

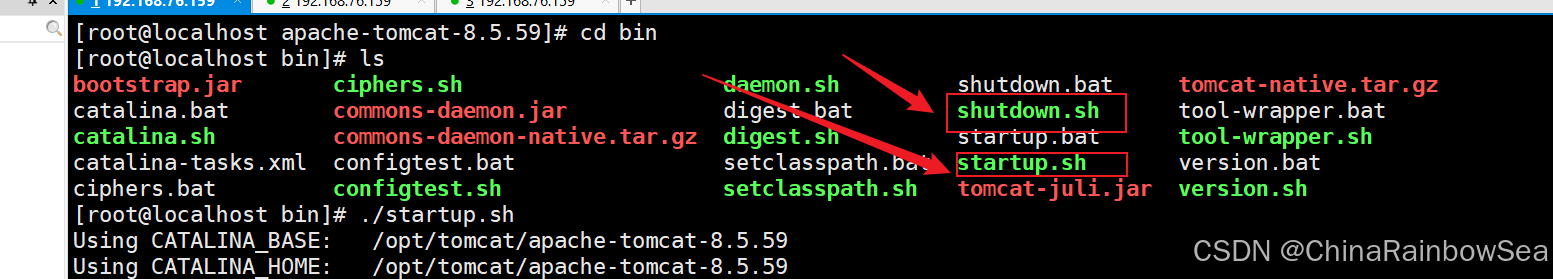

  • 启动 Linux 下两个 Tomcat
  1. [root@localhost bin]# ./startup.sh
复制代码
  1. [root@localhost bin]# netstat -an | more
复制代码


打开 Linux 当中的浏览器： 访问

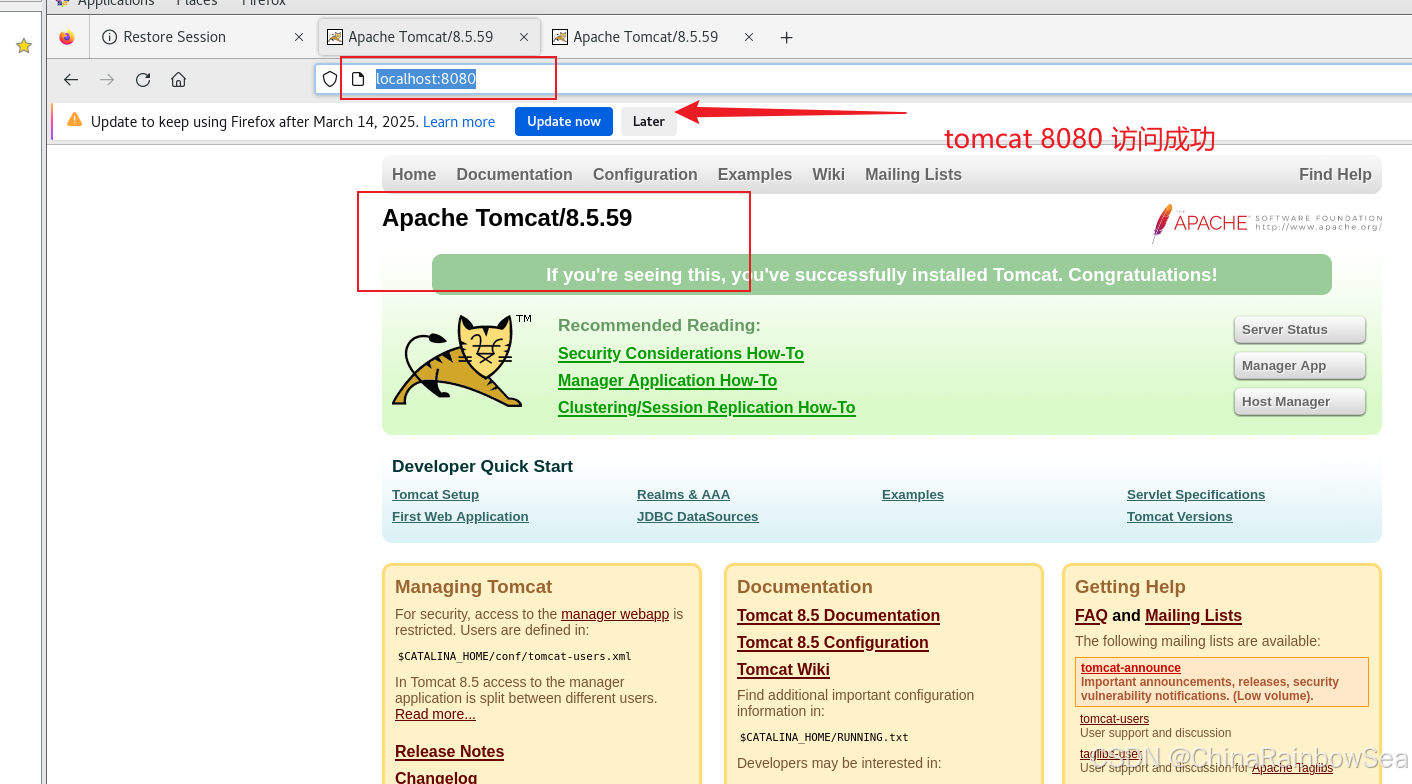

  • http://localhost:8080/

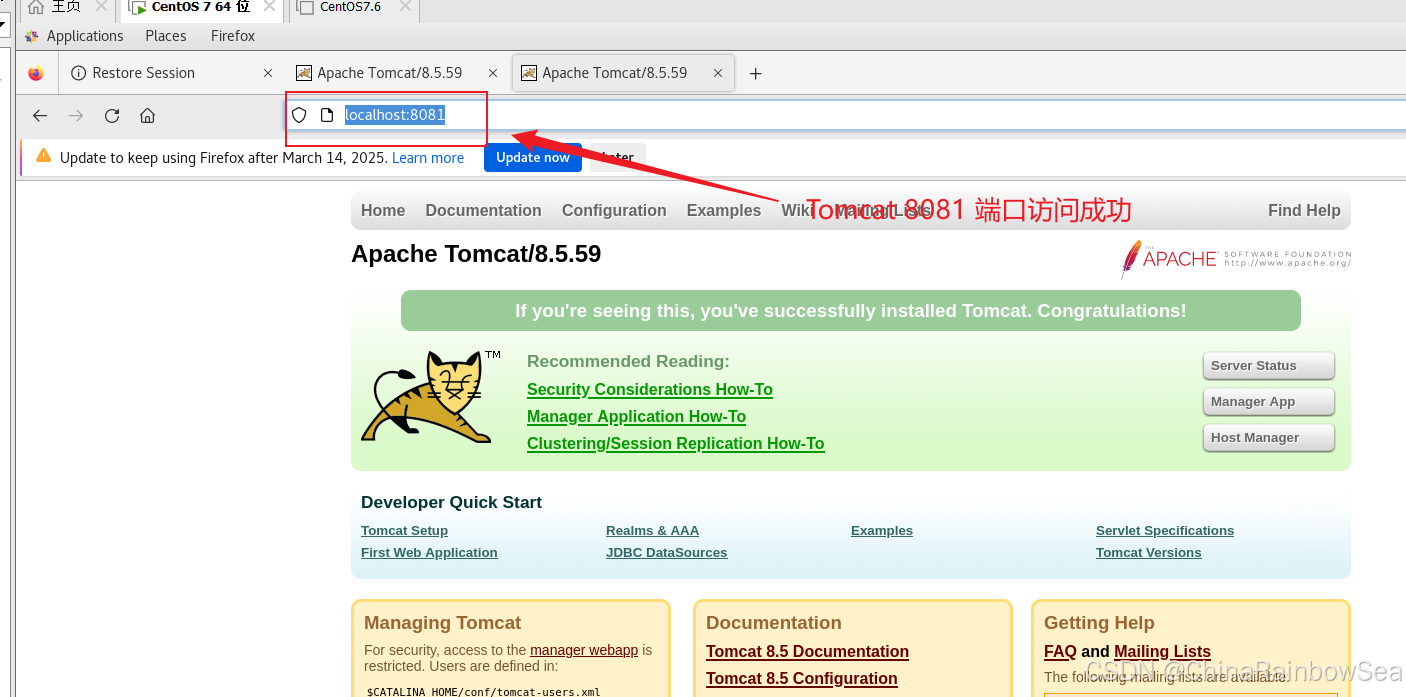

  • http://localhost:8081/


查看启动的端口,  确保有 8080  和  8081  端口在监听(提示:  如果 tomcat 没有监听 对应端口,  说明启动失败了,  可以尝试先执行  shutdown.sh  再执行  startup.sh  解决)


  • 测试是否可以在 Linux 下可以正常访问到两个页面

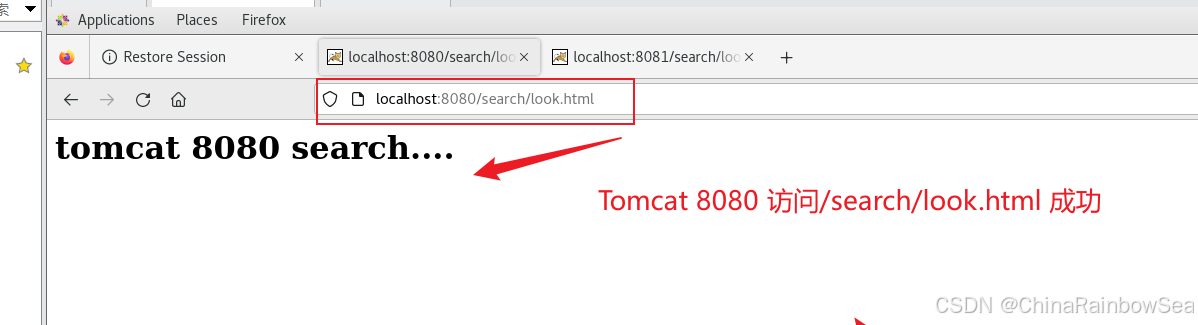

  • Tomcat 8080 访问/search/look.html 成功 ；http://localhost:8080/search/look.html

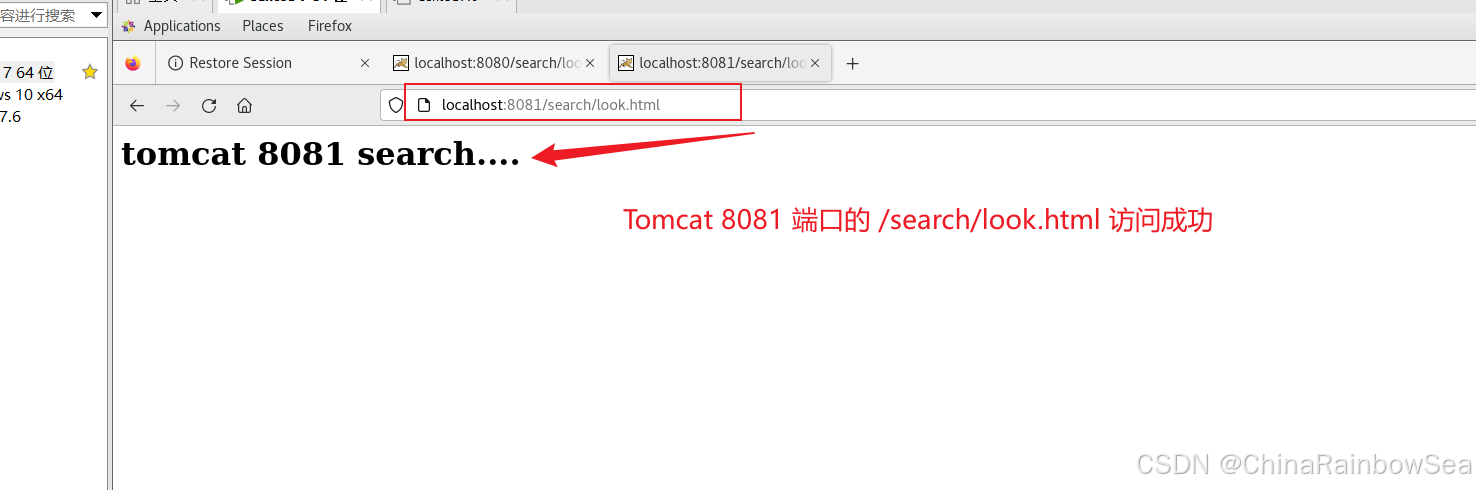

  • Tomcat 8081 访问/search/look.html 成功 ；http://localhost:8081/search/look.html


  • 启动  或者  重新加载  Nginx
  1. [root@localhost nginx]# ./sbin/nginx
复制代码
  1. [root@localhost nginx]# ps -aux | grep nginx
复制代码

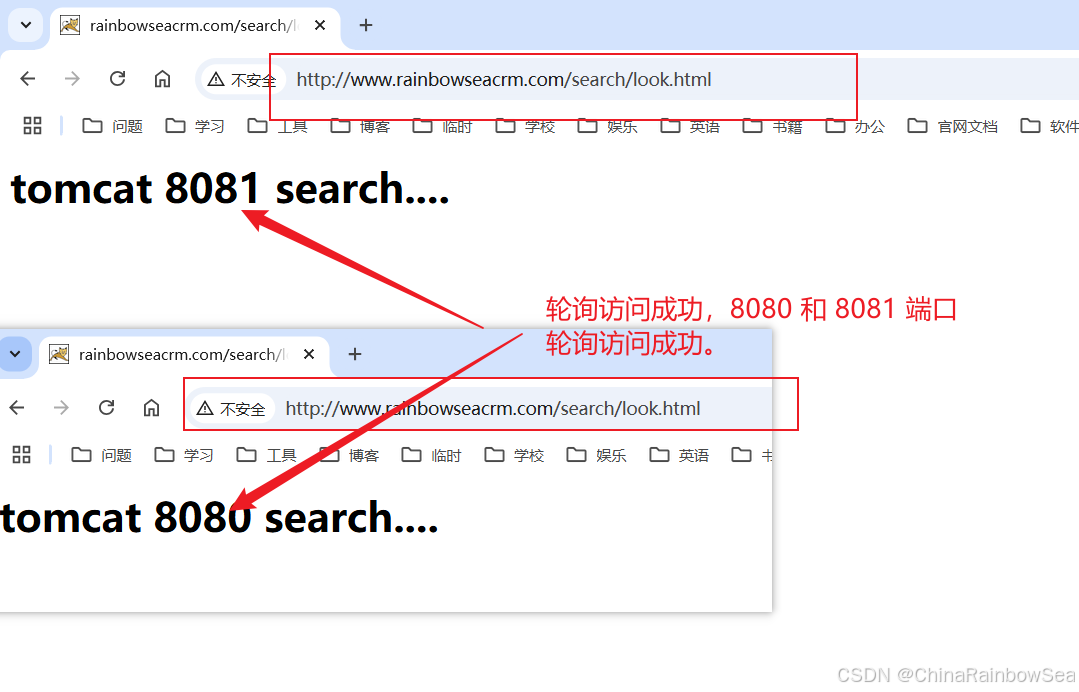

  • windows 浏览器输入(保证浏览器不是无痕上网): http://www.rainbowseacrm.com/search/look.html
http://www.rainbowseacrm.com/search/look.html

3. 注意事项和避免的坑


  • nginx.conf 的  upstream 不能带下划线,  否则会失败,  但是语法检测不到

带下划线，报错信息，如下：


  • 如果你的浏览器是无痕上网,  负载均衡可能失效,  因为 Nginx 无法采集到相关信息,  就遇到这个情况，  改用其它浏览器即可(比如 chrome)
  • 如果某 tomcat 没有监听对应端口说明启动失败了，可以尝试先执行，shutdown.sh再执行 startup.sh 解决
4. 文档: Nginx 的 upstream 配置技巧

基本介绍：
Nginx 是一个反向代理软件，大部分的网站都采用 Nginx 作为网站/平台的 服务器软件。Nginx 除了可以直接作为 web 服务器使用外，更多的情况是 通过反向代理将请求转发给上游服务器。
配置上游服务器可以使用 upstream 进行设置，通过 upstream 可以实现服 务的负载均衡规则，可以提高服务器的高可用性。
地址：https://zhuanlan.zhihu.com/p/409693332

  • 如果停掉 1 个 Tomcat,  会怎样?
  • 如果停掉 1 个 Tomcat,  然后又恢复，会怎样?
  • 如何给不同的服务，分配权重 weight
