一、引言

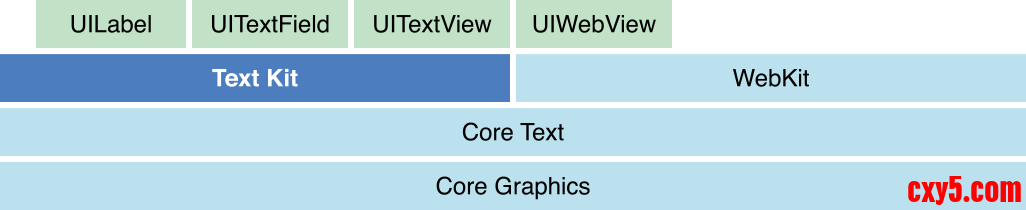

CoreText是iOS/macOS中的文字排版引擎，提供了一系列对文本精确操作的API；UIKit中UILabel、UITextView等文本组件底层都是基于CoreText的，可以看官方提供的层级图：

本文的目的是结合实际使用例子，来介绍和总结CoreText中的重要概念和API。
二、重要概念

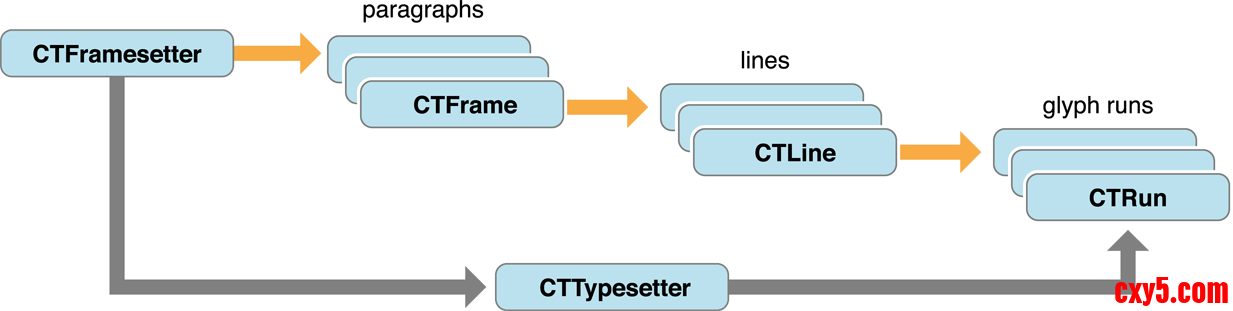

CoreText中有几个重要概念：CTTypesetter、CTFramesetter、CTFrame、CTLine、CTRun；它们之间的关系可以看官方提供的层级图：

一篇文档可以分为：文档 -> 段落 -> 段落中的行 -> 行中的文字，类似的，CoreText也是按这个结构来组织和管理API的，我们也可以根据诉求来选择不同层级的API。
2.1 CTFramesetter

CTFramesetter类似于文档的概念，它负责将多段文本进行排版，管理多个段落（CTFrame）。
CTFramesetter的输入是属性字符串（NSAttributedString）和路径（CGPath），负责将文本在指定路径上进行排版。
2.2 CTFrame

CTFrame类似于段落的概念，其中包含了若干行（CTLine）以及对应行的位置、方向、行间距等信息。
2.3 CTLine

CTLine类似于行的概念，其中包含了若干个字形（CTRun）以及对应字形的位置等信息。
2.4 CTRun

需要注意CTRun不是单个的字符，而是一段连续的且具有相同属性（字体、颜色等）的字形（Glyph）。

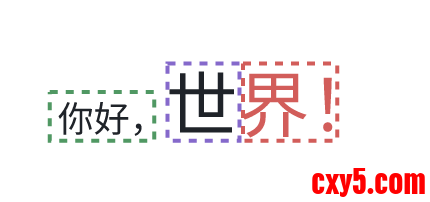

如下，每个虚线框都代表一个CTRun：

2.5 CTTypesetter

CTTypesetter支持对属性字符串进行换行，可以通过CTTypesetter来自定义换行（比如按word换行、按char换行等）或控制每行的内容，可以理解成更精细化的控制。
三、重要API

3.1 CTFramesetter

1）CTFramesetterCreateWithAttributedString

1. func CTFramesetterCreateWithAttributedString(_ attrString: CFAttributedString) -> CTFramesetter

复制代码

通过属性字符串来创建CTFramesetter。
我们可以构造不同字体、颜色、大小的属性字符串，然后从属性字符串构造CTFramesetter，之后可以继续往下拆分得到段落、行、字形等信息，这样可以实现自定义排版、图文混排等复杂富文本样式。
2）CTFramesetterCreateWithTypesetter

1. func CTFramesetterCreateWithTypesetter(_ typesetter: CTTypesetter) -> CTFramesetter

复制代码

通过CTTypesetter来创建CTFramesetter，当我们需要对文本实现更精细控制，比如自定义换行时，可以自己构造CTTypesetter。
3）CTFramesetterCreateFrame

1. func CTFramesetterCreateFrame(
2.     _ framesetter: CTFramesetter,
3.     _ stringRange: CFRange,
4.     _ path: CGPath,
5.     _ frameAttributes: CFDictionary?
6. ) -> CTFrame

复制代码

生成CTFrame：在指定路径（path）为属性字符串的指定范围（stringRange）生成CTFrame。

• framesetter

• stringRange：字符范围，注意需要以UTF-16编码格式计算；当 stringRange.length = 0 时，表示从起点（stringRange.location）到字符结束为止；比如当 CFRangeMake(0, 0) 表示全字符范围

• path：排版路径，可以是不规则矩形，这意味着可以传入不规则图形来实现文字环绕等高级效果

• frameAttributes：一个可选的字典，可以用于控制段落级别的布局行为，比如行间距等，一般用不到，可传 nil


4）CTFramesetterSuggestFrameSizeWithConstraints

1. func CTFramesetterSuggestFrameSizeWithConstraints(
2.     _ framesetter: CTFramesetter,
3.     _ stringRange: CFRange,
4.     _ frameAttributes: CFDictionary?,
5.     _ constraints: CGSize,
6.     _ fitRange: UnsafeMutablePointer<CFRange>?
7. ) -> CGSize

复制代码

计算文本宽高：在给定约束尺寸（constraints）下计算文本范围（stringRange）的实际宽高。
如下，我们可以计算出在宽高 100 x 100 的范围内排版，实际能放下的文本范围（fitRange）以及实际的文本尺寸：

1. let attr = NSAttributedString(string: "这是一段测试文本，通过调用CTFramesetterSuggestFrameSizeWithConstraints来计算文本的宽高信息，并返回实际的range", attributes: [
2.     .font: UIFont.systemFont(ofSize: 16),
3.     .foregroundColor: UIColor.black
4. ])
5. let framesetter = CTFramesetterCreateWithAttributedString(attr)
6. var fitRange = CFRange(location: 0, length: 0)
7. let size = CTFramesetterSuggestFrameSizeWithConstraints(
8.     framesetter,
9.     CFRangeMake(0, 0),
10.     nil,
11.     CGSize(width: 100, height: 100),
12.     &fitRange
13. )
14. print(size, fitRange, attr.length)

复制代码

这个API在分页时非常有用，比如微信读书的翻页效果，需要知道在哪个地方截断，PDF的分页排版等。
3.1.1 CTFramesetter使用示例

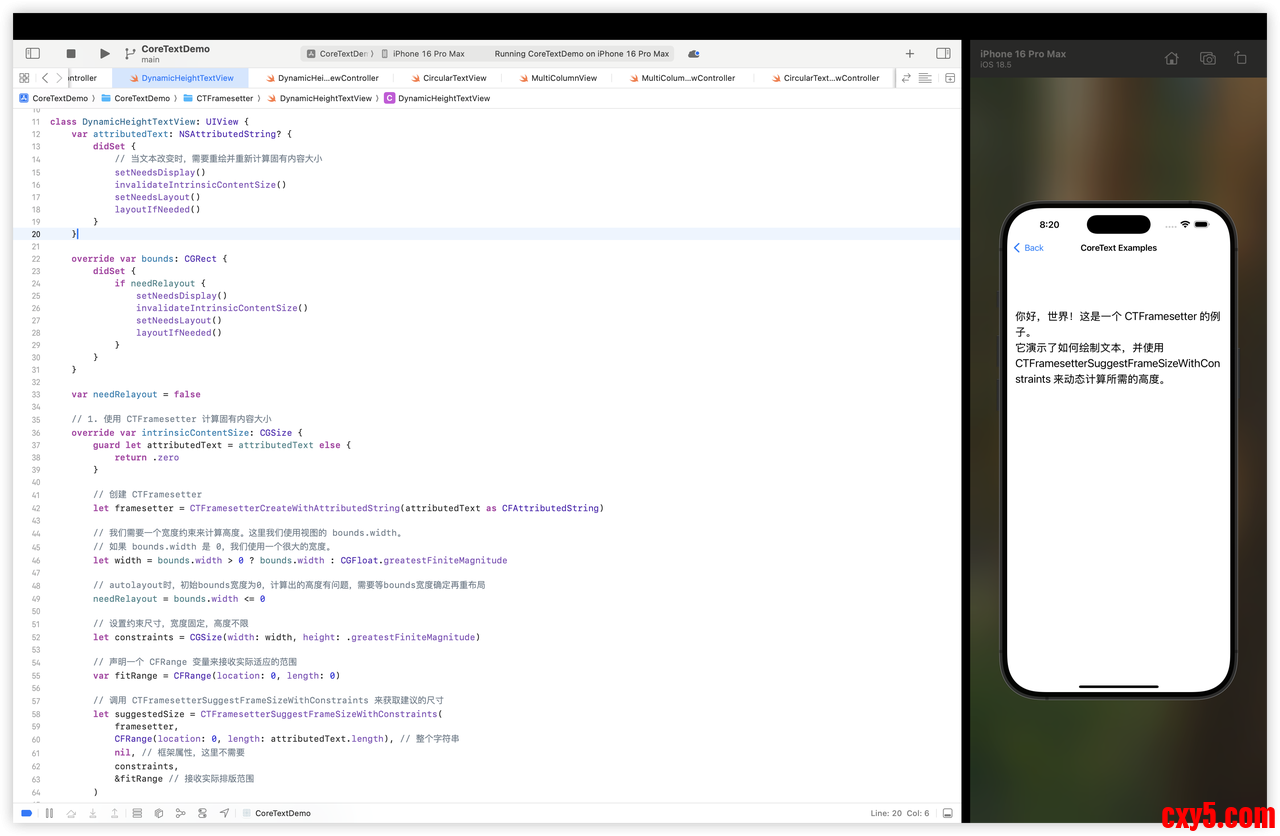

1）实现一个支持AutoLayout且高度靠内容撑开的富文本View

2）在圆形路径中绘制文本

3）文本分页：模拟微信读书的分页逻辑

3.2 CTFrame

1）CTFramesetterCreateFrame

1. func CTFramesetterCreateFrame(
2.     _ framesetter: CTFramesetter,
3.     _ stringRange: CFRange,
4.     _ path: CGPath,
5.     _ frameAttributes: CFDictionary?
6. ) -> CTFrame

复制代码

创建CTFrame，在CTFramesetter一节中有介绍过，这是创建CTFrame的唯一方式。
2）CTFrameGetStringRange

1. func CTFrameGetStringRange(_ frame: CTFrame) -> CFRange

复制代码

获取CTFrame包含的字符范围。
我们在调用CTFramesetterCreateFrame创建CTFrame时，会传入一个 stringRange 的参数，CTFrameGetStringRange也可以理解成获取这个 stringRange，区别是处理了当 stringRange.length 为0的情况。
3）CTFrameGetVisibleStringRange

1. func CTFrameGetVisibleStringRange(_ frame: CTFrame) -> CFRange

复制代码

获取CTFrame实际可见的字符范围。
我们在调用CTFramesetterCreateFrame创建CTFrame时，会传入path，可能会把字符截断，CTFrameGetVisibleStringRange返回的就是可见的字符范围。
需要注意和CTFrameGetStringRange进行区分，可以用如下Demo验证：

1. let longText = String(repeating: "这是一个分栏布局的例子。Core Text 允许我们将一个长的属性字符串（CFAttributedString）流动到多个不同的路径（CGPath）中。我们只需要创建一个 CTFramesetter，然后循环调用 CTFramesetterCreateFrame。每次调用后，我们使用 CTFrameGetStringRange 来找出有多少文本被排入了当前的框架，然后将下一个框架的起始索引设置为这个范围的末尾。 ", count: 10)
2. let attributedText = NSAttributedString(string: longText, attributes: [
3.     .font: UIFont.systemFont(ofSize: 12),
4.     .foregroundColor: UIColor.darkText
5. ])
6. let framesetter = CTFramesetterCreateWithAttributedString(attributedText as CFAttributedString)
7. let path = CGPath(rect: .init(x: 10, y: 100, width: 400, height: 200), transform: nil)
8. let frame = CTFramesetterCreateFrame(
9.     framesetter,
10.     CFRange(location: 100, length: 0),
11.     path,
12.     nil
13. )
14. // 输出：CFRange(location: 100, length: 1980)
15. print(CTFrameGetStringRange(frame))
16. // 输出：CFRange(location: 100, length: 584)
17. print(CTFrameGetVisibleStringRange(frame))

复制代码

4）CTFrameGetPath

1. func CTFrameGetPath(_ frame: CTFrame) -> CGPath

复制代码

获取创建CTFrame时传入的path。
5）CTFrameGetLines

1. func CTFrameGetLines(_ frame: CTFrame) -> CFArray

复制代码

获取CTFrame中所有的行（CTLine）。
6）CTFrameGetLineOrigins

1. func CTFrameGetLineOrigins(
2.     _ frame: CTFrame,
3.     _ range: CFRange,
4.     _ origins: UnsafeMutablePointer<CGPoint>
5. )

复制代码

获取每一行的起点坐标。
用法示例：

1. let lines = CTFrameGetLines(frame) as! [CTLine]
2. var origins = [CGPoint](repeating: .zero, count: lines.count)
3. CTFrameGetLineOrigins(frame, CFRangeMake(0, 0), &origins)

复制代码

7）CTFrameDraw

1. func CTFrameDraw(
2.     _ frame: CTFrame,
3.     _ context: CGContext
4. )

复制代码

绘制CTFrame。
3.2.1 CTFrame使用示例

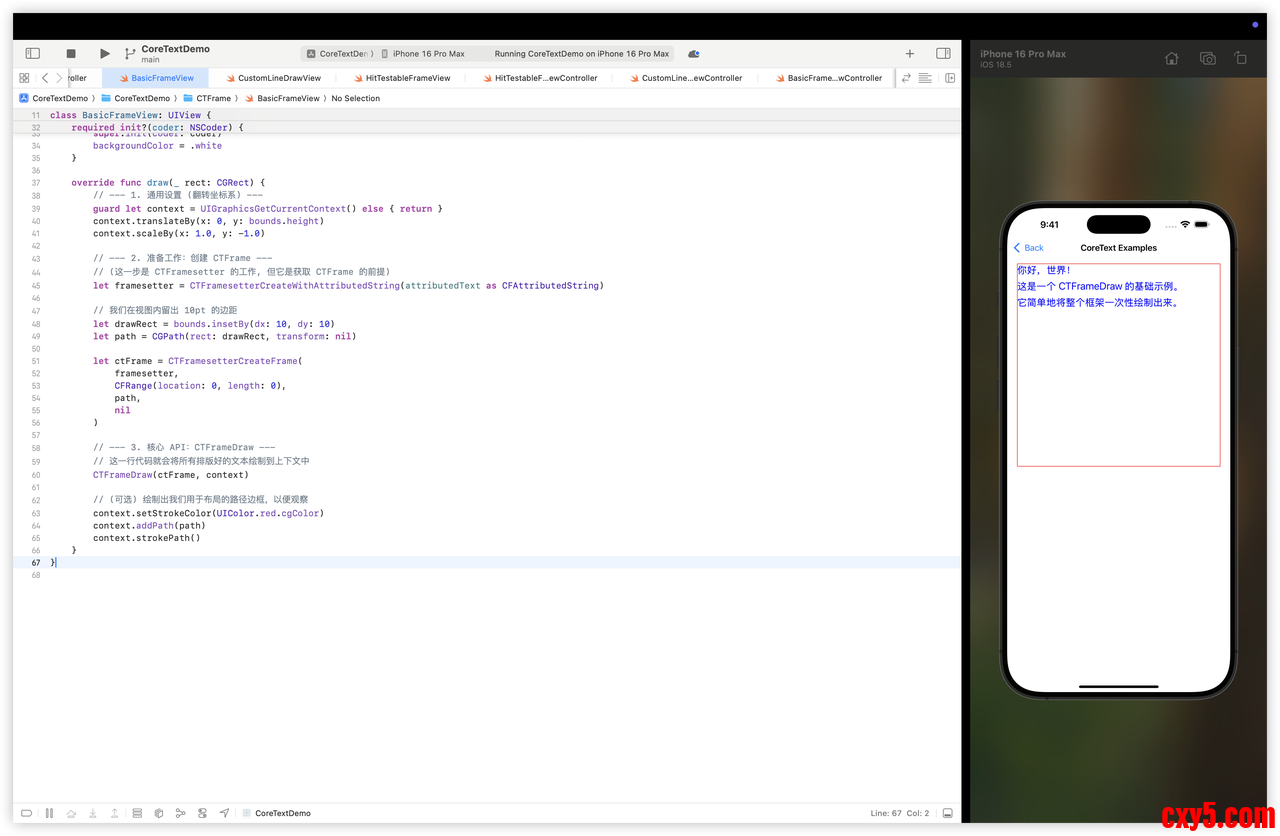

1）绘制CTFrame

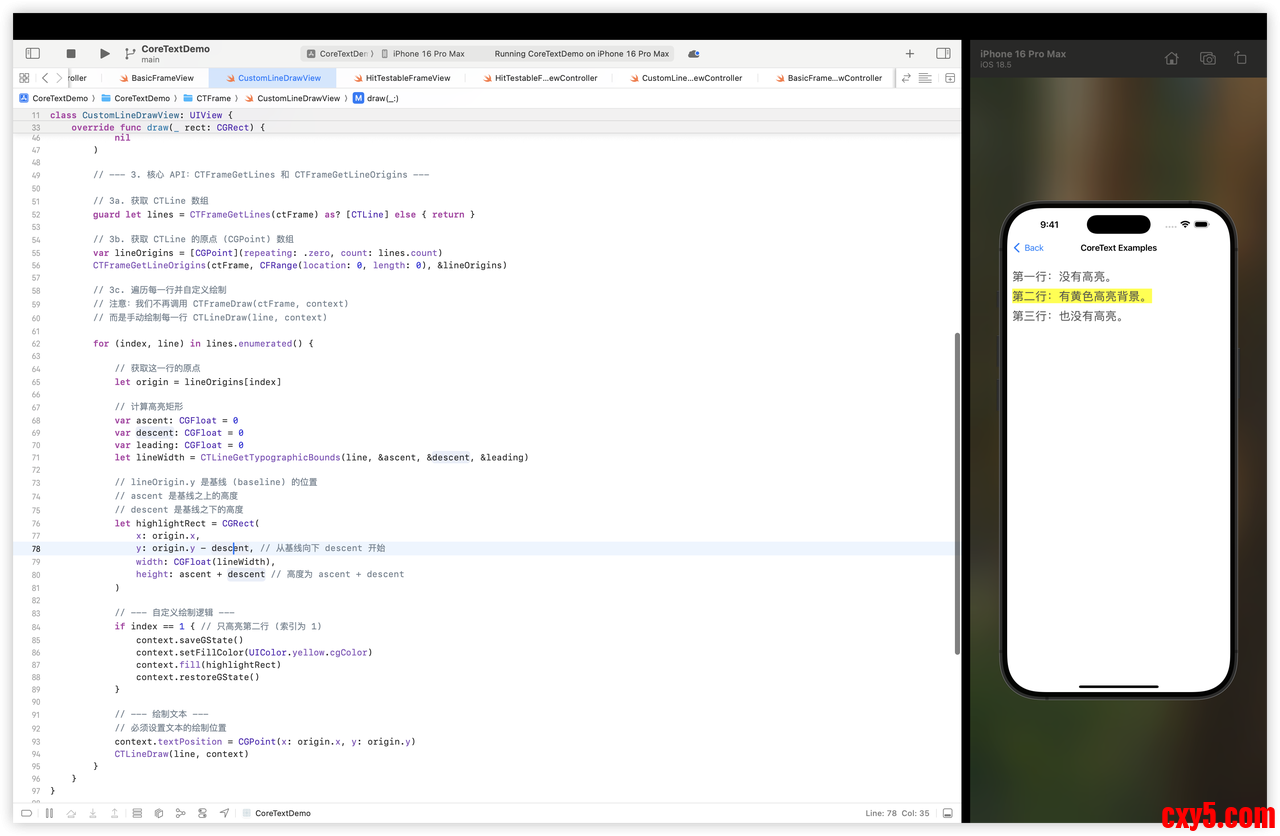

2）高亮某一行

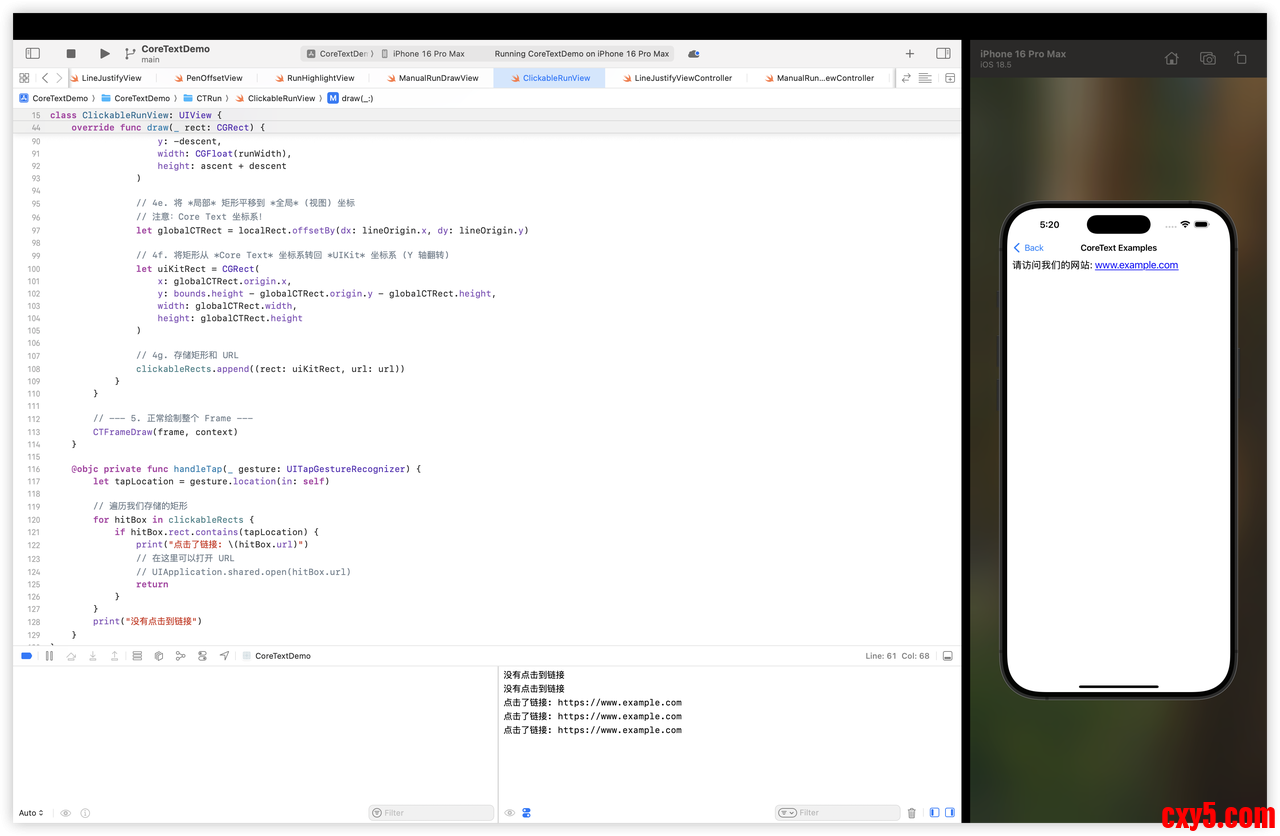

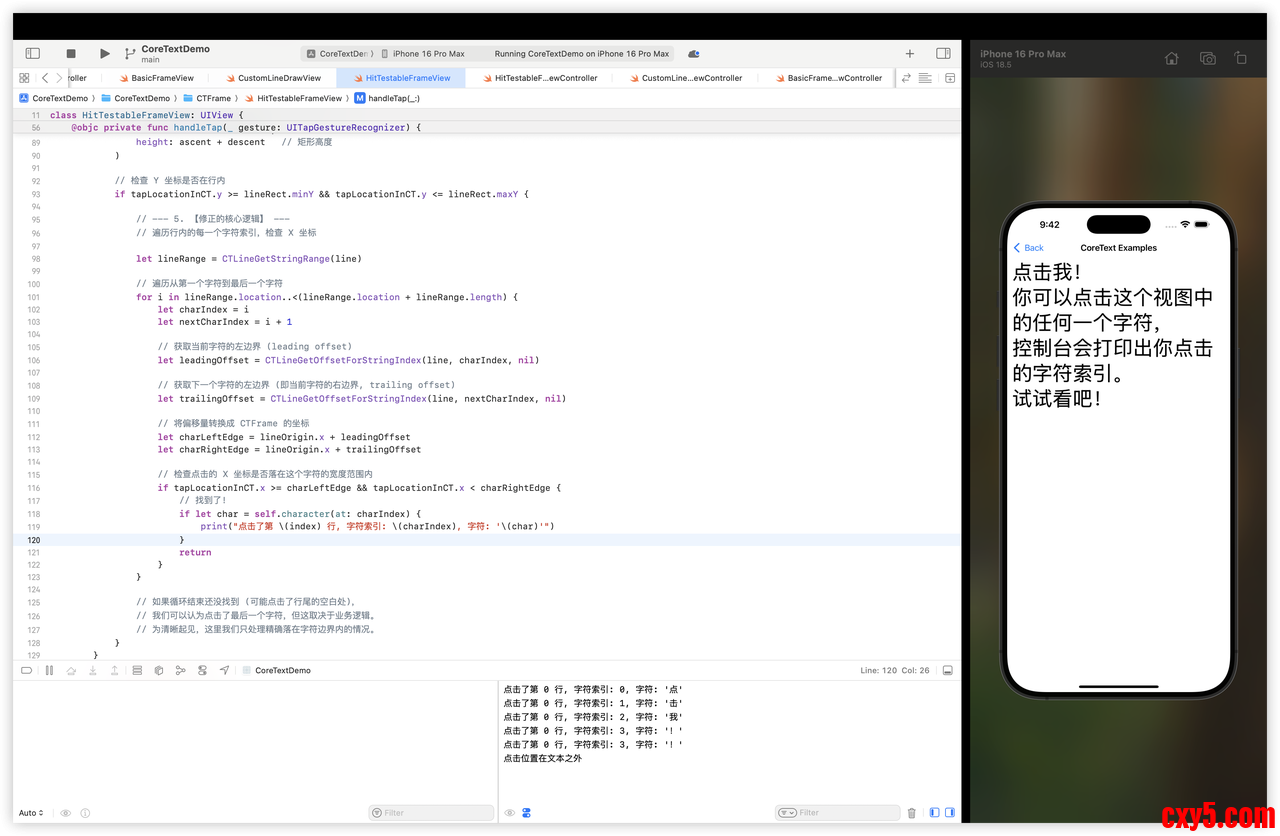

3）检测点击字符

3.3 CTLine

1）CTLineCreateWithAttributedString

1. func CTLineCreateWithAttributedString(_ attrString: CFAttributedString) -> CTLine

复制代码

从属性字符串创建单行CTLine，如果字符串中有换行符（\n）的话，换行符会被转换成空格，如下：

1. let line = CTLineCreateWithAttributedString(
2.     NSAttributedString(string: "Hello CoreText\nWorld", attributes: [.font: UIFont.systemFont(ofSize: 16)])
3. )

复制代码

2）CTLineCreateTruncatedLine

1. func CTLineCreateTruncatedLine(
2.     _ line: CTLine,
3.     _ width: Double,
4.     _ truncationType: CTLineTruncationType,
5.     _ truncationToken: CTLine?
6. ) -> CTLine?

复制代码

创建一个被截断的新行。

• line：待截断的行

• width：在多少宽度截断

• truncationType：start/end/middle，截断类型

• truncationToken：在截断处添加的字符，nil表示不添加，一般使用省略符（...）


1. let truncationToken = CTLineCreateWithAttributedString(
2.     NSAttributedString(string: "…", attributes: [.font: UIFont.systemFont(ofSize: 16)])
3. )
4. let truncated = CTLineCreateTruncatedLine(line, 100, .end, truncationToken)

复制代码

3）CTLineCreateJustifiedLine

1. func CTLineCreateJustifiedLine(
2.     _ line: CTLine,
3.     _ justificationFactor: CGFloat,
4.     _ justificationWidth: Double
5. ) -> CTLine?

复制代码

创建一个两端对齐的新行，类似书籍或报纸中两端对齐的排版效果。

• line：原始行

• justificationFactor：justificationFactor = 1表示完全缩放到指定宽度；0 < justificationFactor < 1表示部分缩放到指定宽度，可以看示例代码

• justificationWidth：缩放指定宽度

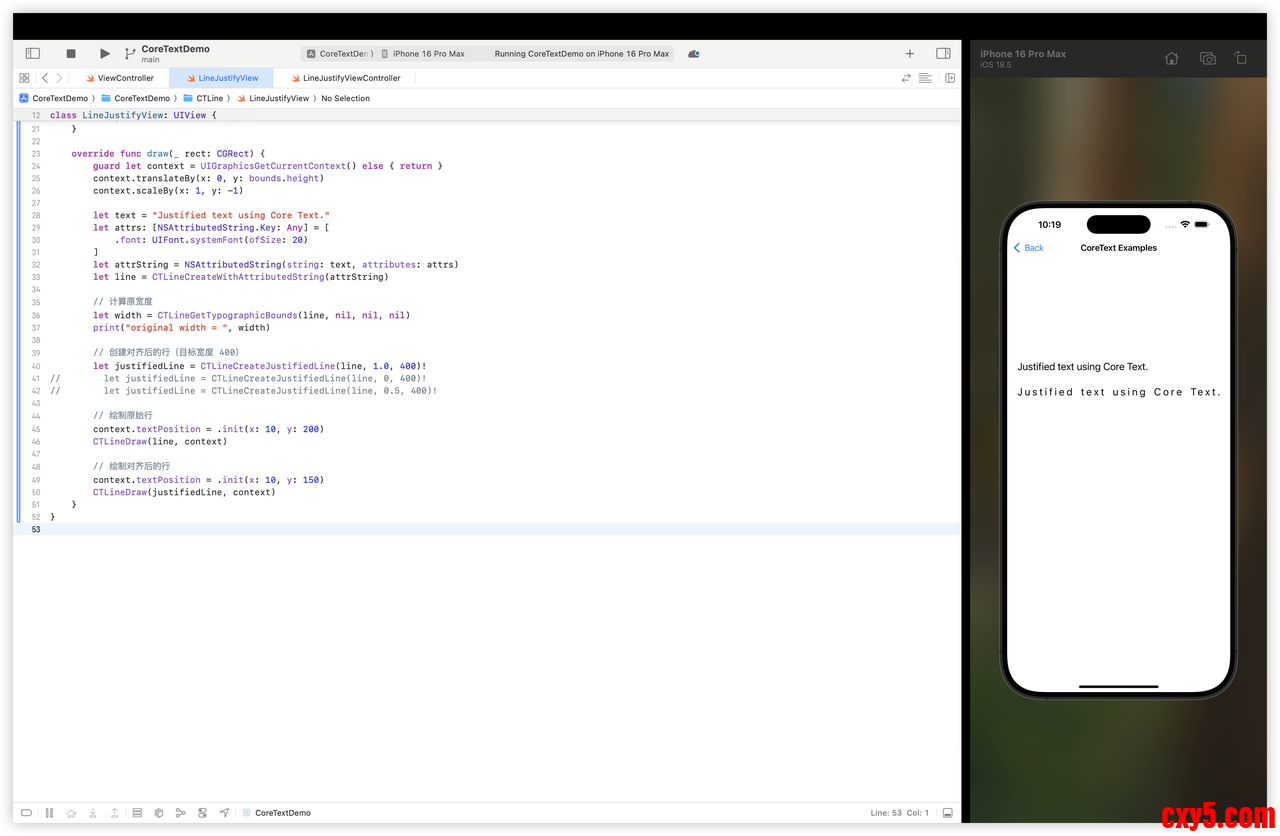

示例：

4）CTLineDraw

1. func CTLineDraw(
2.     _ line: CTLine,
3.     _ context: CGContext
4. )

复制代码

绘制行。
5）CTLineGetGlyphCount

1. func CTLineGetGlyphCount(_ line: CTLine) -> CFIndex

复制代码

获取行内字形总数。
6）CTLineGetGlyphRuns

1. func CTLineGetGlyphRuns(_ line: CTLine) -> CFArray

复制代码

获取行内所有的CTRun。
7）CTLineGetStringRange

1. func CTLineGetStringRange(_ line: CTLine) -> CFRange

复制代码

获取该行对应的字符范围。
8）CTLineGetPenOffsetForFlush

1. func CTLineGetPenOffsetForFlush(
2.     _ line: CTLine,
3.     _ flushFactor: CGFloat,
4.     _ flushWidth: Double
5. ) -> Double

复制代码

获取在指定宽度绘制时的水平偏移，一般配合 CGContext.textPosition 使用，可用于实现在固定宽度下文本的左对齐、右对齐、居中对齐及自定义水平偏移等。

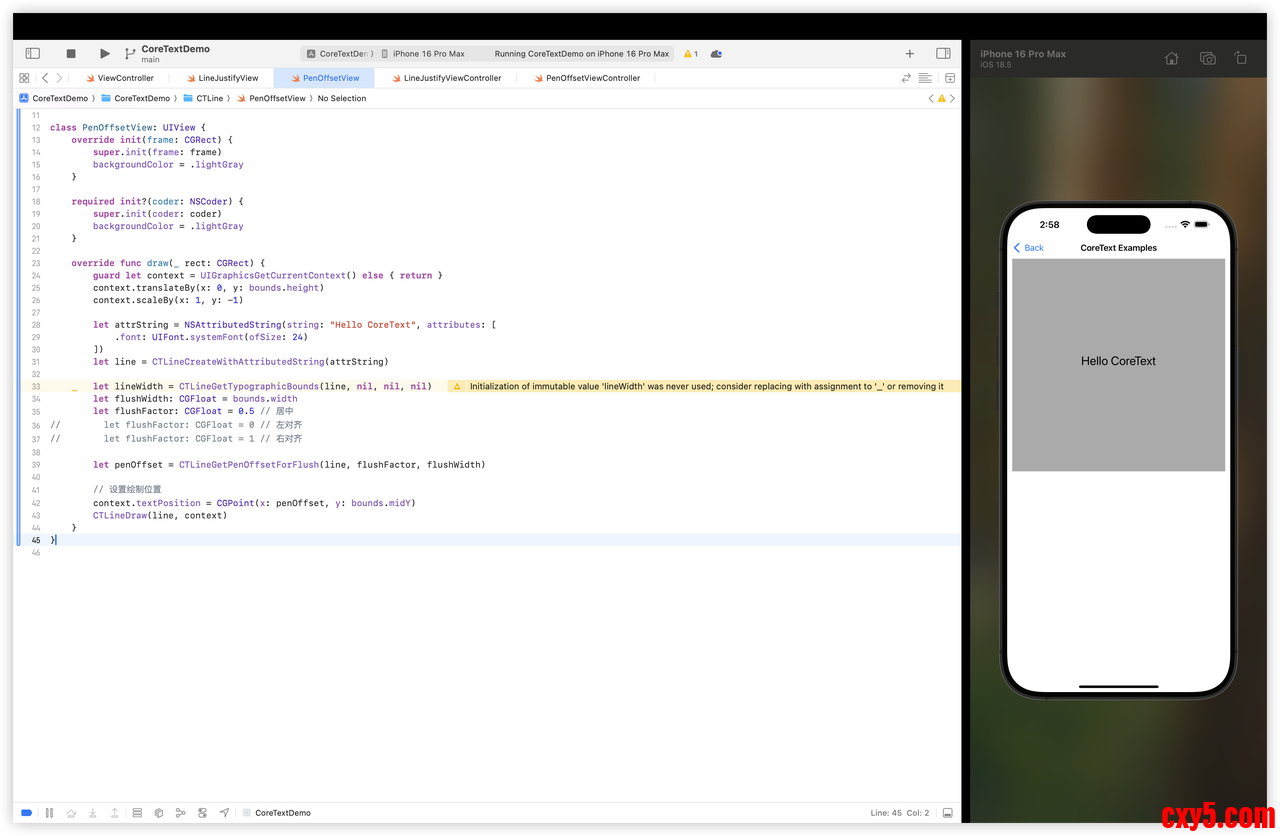

示例：

9）CTLineGetImageBounds

1. func CTLineGetImageBounds(
2.     _ line: CTLine,
3.     _ context: CGContext?
4. ) -> CGRect

复制代码

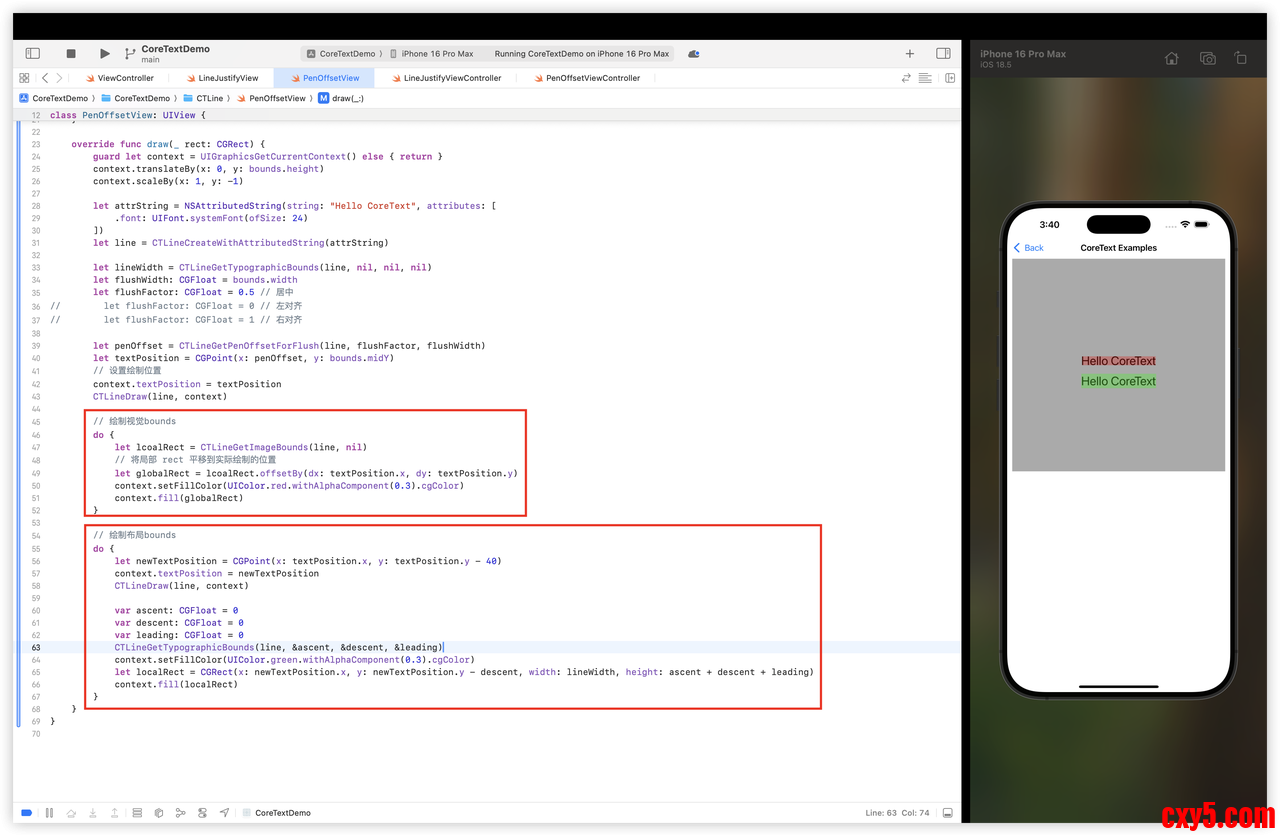

获取行的​视觉边界​；注意 CTLineGetImageBounds 获取的是​相对于CTLine局部坐标系的矩形​，即以textPosition为原点的矩形。
视觉边界可以看下面的例子，与之相对的是布局边界；这个API在实际应用中不常见，除非有特殊诉求，比如要检测精确的内容点击范围，给行绘制紧贴背景等。

10）CTLineGetTypographicBounds

1. func CTLineGetTypographicBounds(
2.     _ line: CTLine,
3.     _ ascent: UnsafeMutablePointer<CGFloat>?,
4.     _ descent: UnsafeMutablePointer<CGFloat>?,
5.     _ leading: UnsafeMutablePointer<CGFloat>?
6. ) -> Double

复制代码

获取上行（ascent）、下行（descent）、行距（leading）。
这几个概念不熟悉的可以参考：一文读懂字符、字形、字体
想了解这几个数值最终是从哪个地方读取的可以参考：一文读懂字体文件
通过这个API我们可以手动构造​布局边界​（见上面的例子），一般用于点击检测、绘制行背景等。
11）CTLineGetTrailingWhitespaceWidth

1. func CTLineGetTrailingWhitespaceWidth(_ line: CTLine) -> Double

复制代码

获取行尾空白字符的宽度（比如空格、制表符 (\t) 等），一般用于实现对齐时基于可见文本对齐等。
示例：

1. let line = CTLineCreateWithAttributedString(
2.     NSAttributedString(string: "Hello  ", attributes: [.font: UIFont.systemFont(ofSize: 16)])
3. )
5. let totalWidth = CTLineGetTypographicBounds(line, nil, nil, nil)
6. let trailingWidth = CTLineGetTrailingWhitespaceWidth(line)
8. print("总宽度: \(totalWidth)")
9. print("尾部空白宽度: \(trailingWidth)")
10. print("可见文字宽度: \(totalWidth - trailingWidth)")

复制代码

12）CTLineGetStringIndexForPosition

1. func CTLineGetStringIndexForPosition(
2.     _ line: CTLine,
3.     _ position: CGPoint
4. ) -> CFIndex

复制代码

获取给定位置处的字符串索引。

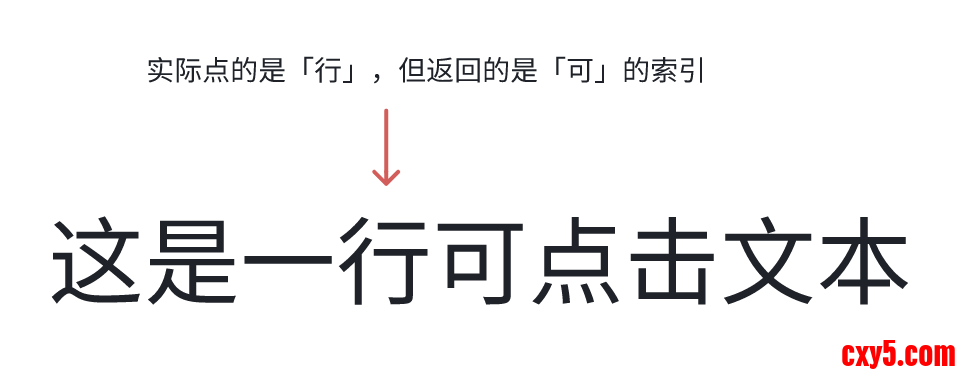

​注意：​虽然官方文档说这个API一般用于点击检测，但实际测试下来​这个API返回的点击索引不准确​，比如虽然点击的是当前字符，但实际返回的索引是后一个字符的，如下：

查了下，发现这个API一般是用于计算光标位置的，比如点击「行」的左半部分，希望光标出现在「行」左侧，如果点击「行」的右半部分，希望光标出现在「行」的右侧。
如果我们想精确做字符的点击检测，推荐使用字符/行的bounds来计算，参考「CTFrame使用示例-3」例子。
13）CTLineGetOffsetForStringIndex

1. func CTLineGetOffsetForStringIndex(
2.     _ line: CTLine,
3.     _ charIndex: CFIndex,
4.     _ secondaryOffset: UnsafeMutablePointer<CGFloat>?
5. ) -> CGFloat

复制代码

获取指定字符索引相对于行的 x 轴偏移量。

• line：待查询的行

• charIndex：要查询的字符在原始属性字符串中的索引

• secondaryOffset：次要偏移值，在简单的LTR文本中，可以忽略（传nil即可），但在复杂的双向文本（BiDi）中会用到


使用场景：

• 字符点击检测：见「CTFrame使用示例-3」例子

• 给某段字符绘制高亮和下划线

• 定位某个字符：比如想在一段文本中的某个字符上方显示弹窗，可以用这个API先定位该字符


14）CTLineEnumerateCaretOffsets

1. func CTLineEnumerateCaretOffsets(
2.     _ line: CTLine,
3.     _ block: @escaping (Double, CFIndex, Bool, UnsafeMutablePointer<Bool>) -> Void
4. )

复制代码

遍历一行中光标所有的有效位置。

• line

• block



  • Double：offset，相对于行的 x 轴偏移

  • CFIndex：与此光标位置相关的字符串索引

  • Bool：true 表示光标位于字符的前边（在 LTR 中即左侧），false 表示光标位于字符的后边（在 LTR 中即右侧）；在 BiDi 中需要特殊同一个字符可能会回调两次（比如 BiDi 边界的地方），需要用这个值区分前后

  • UnsafeMutablePointer：stop 指针，赋值为 true 会停止遍历




使用场景：

• 绘制光标：富文本选区或者文本编辑器中，要绘制光标时，可以先通过 CTLineGetStringIndexForPosition 获取字符索引，再通过这个函数或者 CTLineGetOffsetForStringIndex 获取光标偏移

• 实现光标的左右键移动：可以用这个API将所有的光标位置存储到数组，并按offset排序，当用户按下右箭头 -> 时，可以找到当前光标index，将index + 1即是下一个光标位置


3.3.1 CTLine使用示例

除了上面例子，再举一个：

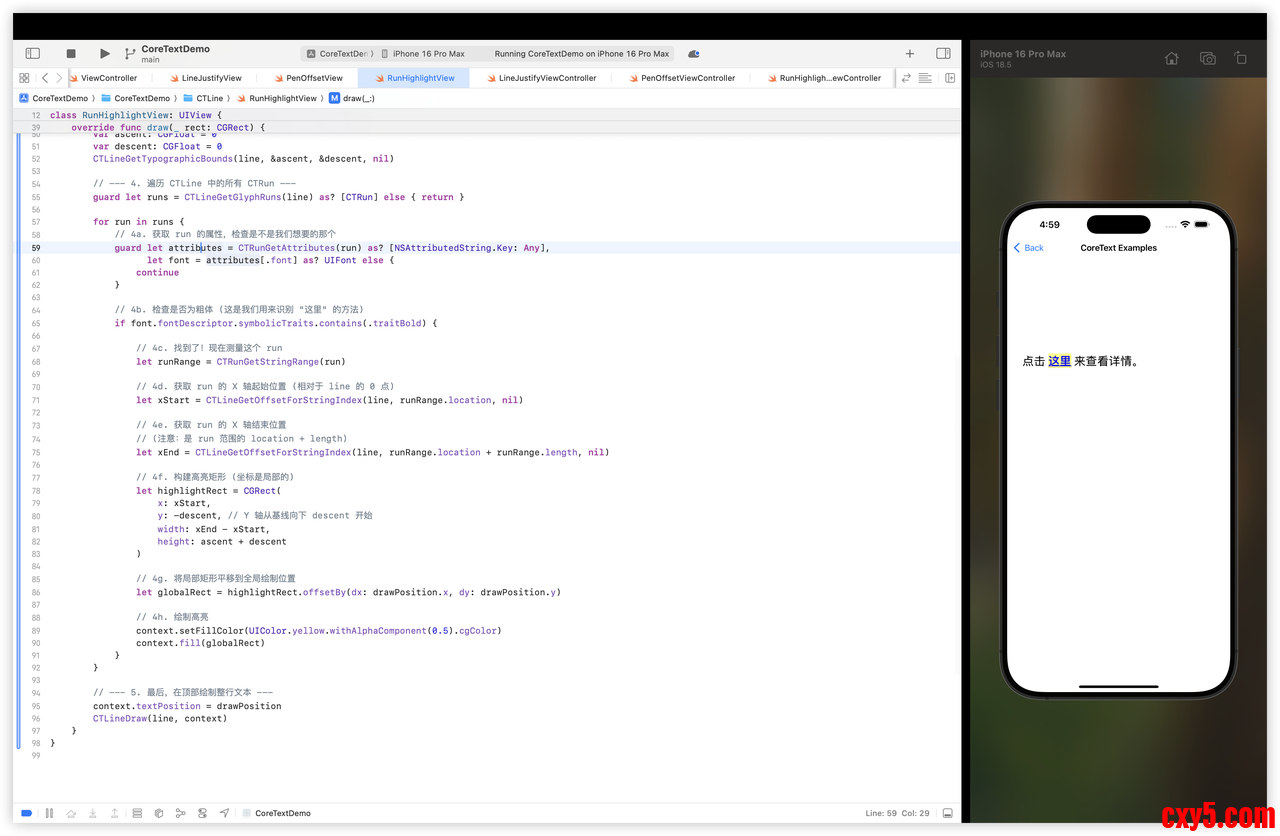

1）高亮特定字符

3.4 CTRun

CTRun相关API比较基础，这里主要介绍常用的。
1）CTLineGetGlyphRuns

1. func CTLineGetGlyphRuns(_ line: CTLine) -> CFArray

复制代码

获取CTRun的唯一方式。
2）CTRunGetAttributes

1. func CTRunGetAttributes(_ run: CTRun) -> CFDictionary

复制代码

获取CTRun的属性；比如想知道这个CTRun是不是粗体，是不是链接，是不是目标Run等，都可以通过这个API。
示例：

1. guard let attributes = CTRunGetAttributes(run) as? [NSAttributedString.Key: Any] else { continue }
2. // 现在你可以检查属性
3. if let color = attributes[.foregroundColor] as? UIColor {
4.     // ...
5. }
6. if let font = attributes[.font] as? UIFont {
7.     // ...
8. }
9. if let link = attributes[NSAttributedString.Key("my_custom_link_key")] {
10.     // 这就是那个可点击的 run！
11. }

复制代码

3）CTRunGetStringRange

1. func CTRunGetStringRange(_ run: CTRun) -> CFRange

复制代码

获取CTRun对应于原始属性字符串的哪个范围。
4）CTRunGetTypographicBounds

1. func CTRunGetTypographicBounds(
2.     _ run: CTRun,
3.     _ range: CFRange,
4.     _ ascent: UnsafeMutablePointer<CGFloat>?,
5.     _ descent: UnsafeMutablePointer<CGFloat>?,
6.     _ leading: UnsafeMutablePointer<CGFloat>?
7. ) -> Double

复制代码

获取CTRun的度量信息，同上面许多API一样，当 range.length 为0时表示直到CTRun文本末尾。
5）CTRunGetPositions

1. func CTRunGetPositions(
2.     _ run: CTRun,
3.     _ range: CFRange,
4.     _ buffer: UnsafeMutablePointer<CGPoint>
5. )

复制代码

获取CTRun中每一个字形的位置，注意这里的位置是相对于CTLine原点的。
6）CTRunDelegate
CTRunDelegate允许为属性字符串中的一段文本提供自定义布局测量信息，一般用于在文本中插入图片、自定义View等非文本元素。

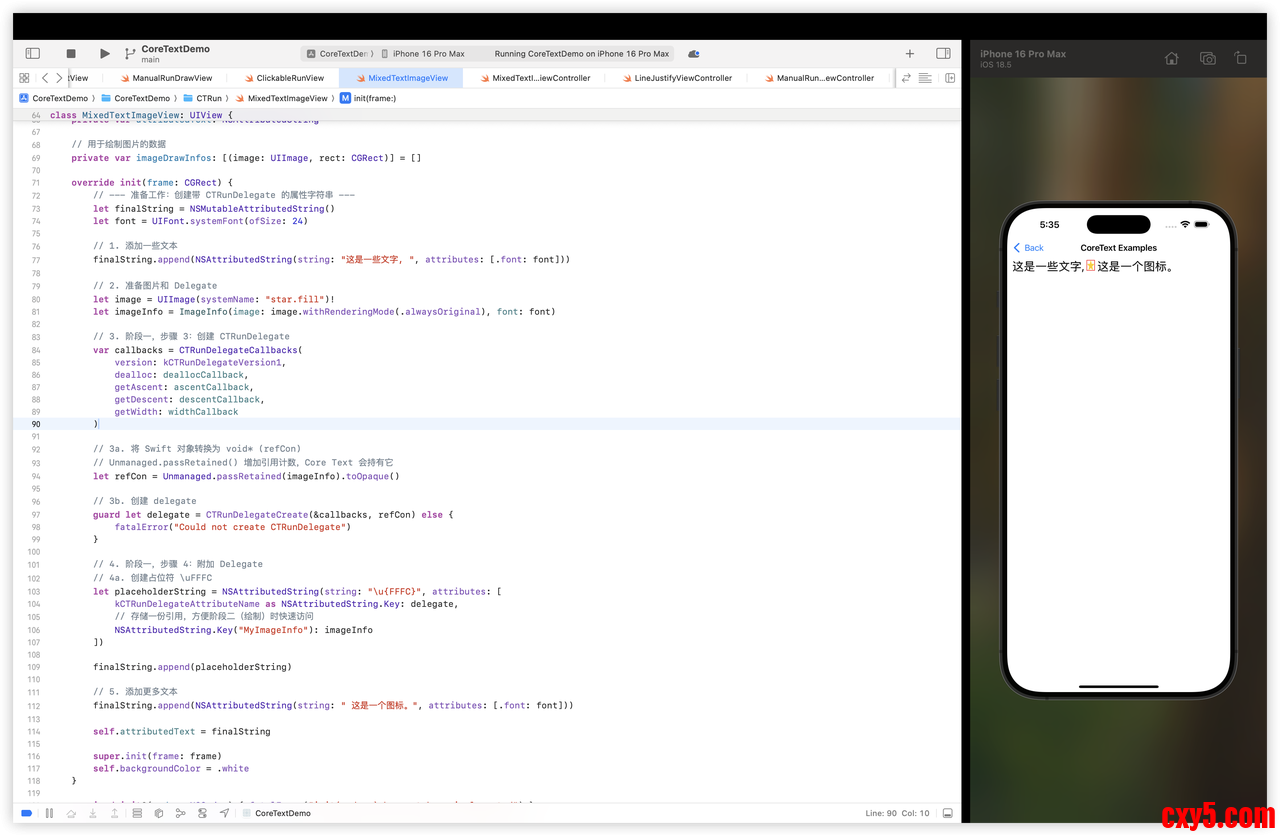

比如在文本中间插入图片：

3.4.1 CTRun使用示例

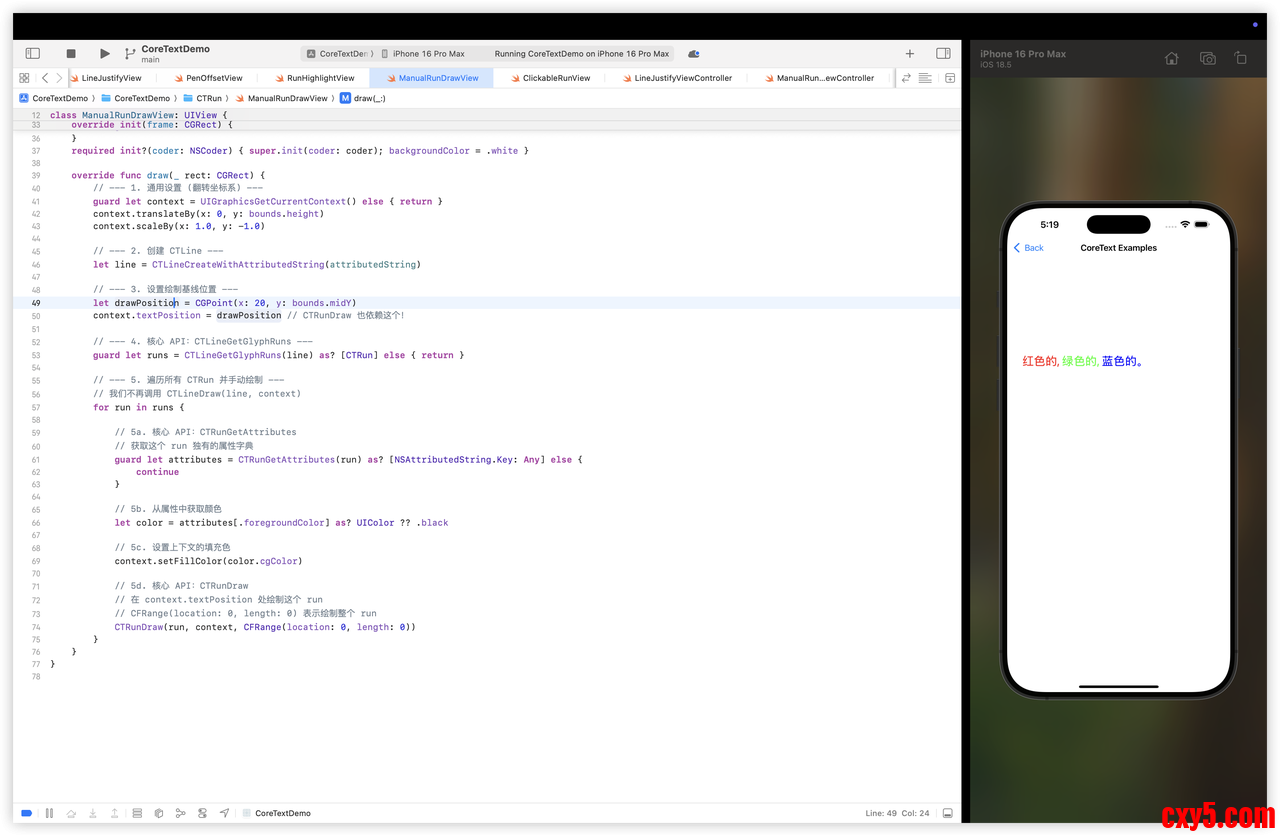

1）基础绘制

2）链接点击识别

3.5 CTTypesetter

CTFramesetter会自动处理换行，当我们想手动控制换行时，可以用CTTypesetter。
1）CTTypesetterSuggestLineBreak

1. func CTTypesetterSuggestLineBreak(
2.     _ typesetter: CTTypesetter,
3.     _ startIndex: CFIndex,
4.     _ width: Double
5. ) -> CFIndex

复制代码

按单词（word）换行。
如下示例，输出：Try word 和wrapping

1. let attrStringWith = NSAttributedString(string: "Try word wrapping", attributes: [.font: UIFont.systemFont(ofSize: 18)])
2. let typesetter = CTTypesetterCreateWithAttributedString(attributedString)
3. let totalLength = attributedString.length // UTF-16 长度
4. var startIndex = 0
5. var lineCount = 1
7. while startIndex < totalLength {
8.     let charCount = CTTypesetterSuggestLineBreak(typesetter, startIndex, 100)
9.     // 如果返回 0，意味着一个字符都放不下（或已结束）
10.     if charCount == 0 {
11.         if startIndex < totalLength {
12.             print("Line \(lineCount): (Error) 无法放下剩余字符。")
13.         }
14.         break
15.     }
16.     // 获取这一行的子字符串
17.     let range = NSRange(location: startIndex, length: charCount)
18.     let lineString = (attributedString.string as NSString).substring(with: range)
19.     print("Line \(lineCount): '\(lineString)' (UTF-16 字符数: \(charCount))")
20.     // 更新下一次循环的起始索引
21.     startIndex += charCount
22.     lineCount += 1
23. }

复制代码

2）CTTypesetterSuggestClusterBreak

1. func CTTypesetterSuggestClusterBreak(
2.     _ typesetter: CTTypesetter,
3.     _ startIndex: CFIndex,
4.     _ width: Double
5. ) -> CFIndex

复制代码

按字符（char）换行。
如下示例，输出：Try word wr和apping

1. let attrStringWith = NSAttributedString(string: "Try word wrapping", attributes: [.font: UIFont.systemFont(ofSize: 18)])
2. let typesetter = CTTypesetterCreateWithAttributedString(attributedString)
3. let totalLength = attributedString.length // UTF-16 长度
4. var startIndex = 0
5. var lineCount = 1
7. while startIndex < totalLength {
8.     let charCount = CTTypesetterSuggestClusterBreak(typesetter, startIndex, 100)
9.     // 如果返回 0，意味着一个字符都放不下（或已结束）
10.     if charCount == 0 {
11.         if startIndex < totalLength {
12.             print("Line \(lineCount): (Error) 无法放下剩余字符。")
13.         }
14.         break
15.     }
16.     // 获取这一行的子字符串
17.     let range = NSRange(location: startIndex, length: charCount)
18.     let lineString = (attributedString.string as NSString).substring(with: range)
19.     print("Line \(lineCount): '\(lineString)' (UTF-16 字符数: \(charCount))")
20.     // 更新下一次循环的起始索引
21.     startIndex += charCount
22.     lineCount += 1
23. }

复制代码

四、总结

以上是CoreText中常用的API及其场景代码举例，完整示例代码可在公众号「非专业程序员Ping」回复 “CoreText” 获取。

来源：程序园用户自行投稿发布，如果侵权，请联系站长删除
免责声明：如果侵犯了您的权益，请联系站长，我们会及时删除侵权内容，谢谢合作！
