充2-3节串联锂电池充电电流高达2A 带PD、QC、FCP协议

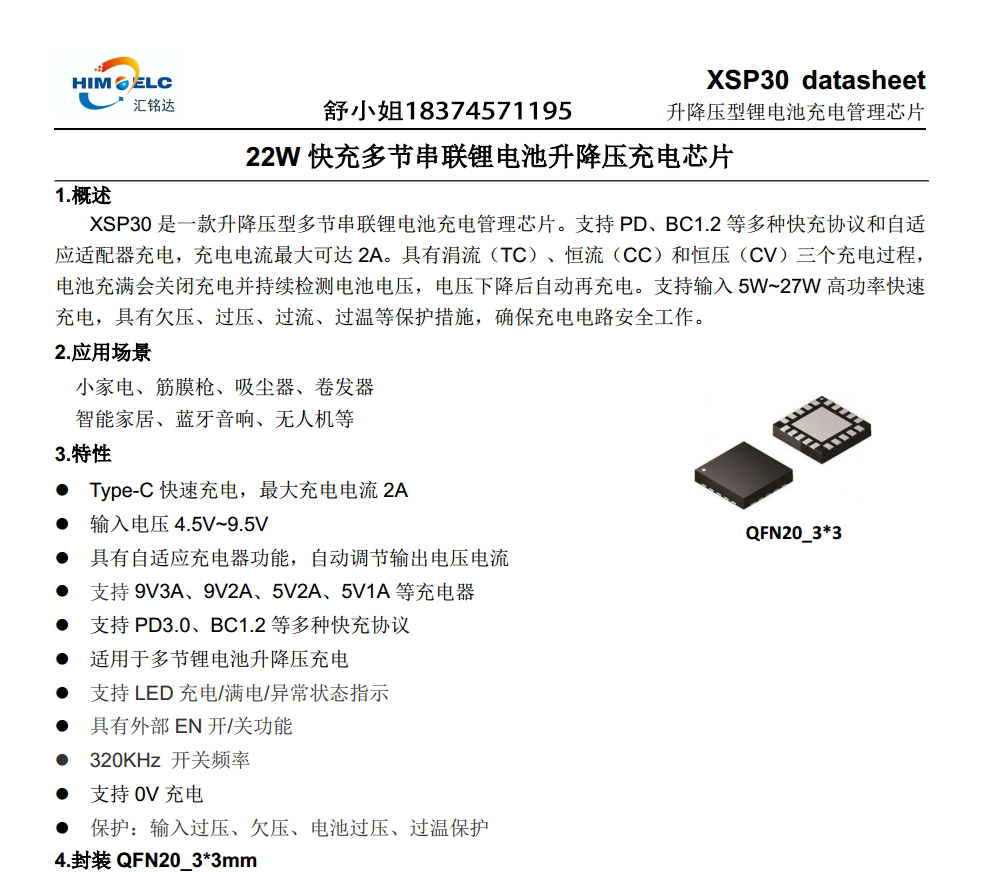

随着移动设备的普及和锂电池技术的快速发展，高效、安全的充电管理芯片成为市场刚需。XSP30作为一款支持PD/QC快充协议的升降压型锂电池充电IC，凭借其2-3节电池兼容、2A大电流快充等特性，正在重新定义便携式设备的充电体验。这款芯片的诞生，标志着国产电源管理技术在高功率密度和智能协议兼容领域取得重要突破。

一、技术架构与核心优势
XSP30采用同步升降压拓扑结构，输入电压范围4.5V至9.5V，可无缝兼容USB PD、QC/FCP等主流快充协议。其独特的动态效率优化算法使得转换效率最高达90%，在9V输入充3串电池时仍能保持90%以上的效率，显著降低温升。芯片支持自适应适配器充电，无论连接的充电器是 5V1A、 5V2A、 9V2A 或 9V3A 等， 芯片会根据输入电源的功率大小， 采用升压/升降压方式自动调整输出功率以适应各类不同的充电器， 防止因功率过大导致充电器复位不充电。
二、充电过程与充电监控
在充电方面，XSP30采用了三个充电过程，涓流充电；当电池电压低于约3V时，采用最大0.1C的恒定电流进行预充，以恢复电池的活性‌，随着电池电压超过涓流充电的阈值，进入恒流充电阶段。这个阶段的电流通常在0.2C至1.0C之间，并且允许存在一定的波动‌。当电池电压达到4.2V时，恒流充电结束，电池进入恒压充电阶段‌，在恒压充电阶段，充电器保持恒定的电压向电池充电，直到充电电流减小到预设的低值（如电池额定容量的10%）为止‌
XSP30支持充电状态提示，当电池正在工作时STDBY灯常亮，待机或者充满电 时CHRG灯常亮，此时STDBY灯灭，当充电异常时STDBY灯闪烁。
三、智能协议交互与安全防护
在快充协议处理方面，XSP30内置多种快充协议，能够自动识别PD协议和QC协议的电压请求。实测显示，搭配支持PD协议的充电器时，芯片可智能协商9V输入电压，实现3节电池的2A高速充电。这种动态电压适配能力特别适合无人机、便携储能等需要快速补电的场景。
安全性能上，芯片集成了多重防护机制：包括输入过压保护（OVP）、欠压保护、过温保护和过流保护等。当输入电压检测电路检测到输入电压接近4.5V的欠压阈值时，就会自动调整降低充电电流，保证输入电压高与欠压阈值。当检测Boost/Buck电路异常时，硬件自动关闭输入，停止充电。检测到NTC温度超过70度时，强制停止充电。

四、应用场景与生态适配
目前XSP30已在多个领域展现出色适配性：

• 消费电子：支持TWS耳机仓的5V/9V双模快充，充电时间缩短至传统方案的1/3；


2.小风扇：配合2串电池组实现9/2A快充，可实现1.5小时充满；
3.医疗设备：通过IEC60601-1认证，在除颤仪等设备中实现零噪声充电；
4.物联网终端：2μA的待机功耗特别适合太阳能供电的LoRa设备。
与普通的充电管理芯片相比，XSP30在协议兼容性（PD\QC\FCP协议）和成本（BOM减少15%）方面具有优势。实测数据显示，在给3节2000mAh电池充电时，XSP30快充输入比传统充电方案节省了2小时。
