ZWCAD 批量打印

一、前言：

  ZWCAD单个打印费时费力，于是本人通过系列摸索，学会了批量打印方法，特此发帖以记录、分享给广大朋友。

  本贴并非完全的攻略贴，而是一种踩坑记录，如若有不当之处，欢迎各位大佬指正。

二、方法：

编辑图框 —> 打印机设置 —> 安装插件 —> 使用插件

• 使用系统自带的打印


最初，同事们都使用的自带打印方式：Ctrl+ P，但这种方式需要手动去拖动选框，一个一个来，效率低下：

可以看到，打印出来是这样的状态，数量少点还好，文件一旦多起来就会产生无意义的重复操作：
1.PDF默认是竖直状态，后续要手动Ctrl+Shift+R旋转过来，并且要Ctrl+S保存
2.PDF只能单个打印，每次打印之前要手动款选范围，还要确认文件名以及保存路径
3.如果要把多个文件存在一个PDF下，就要手动拖选进入文件



• 使用插件打印


于是，上网搜集各种资料，发现ZWCAD有插件可以使用，是由各路大神开发的，其中有名气（据我初步了解的）的是：
  BatchPlot、源泉设计...
在这里我选用了专注于打印的插件BatchPlot，且开源！感谢作者大大
网址放这：https://bplot.eu.org/
通过网盘分享的文件链接: https://pan.baidu.com/s/1_EkFfCl_jyVtoYnMAXAYJQ 提取码: xxxx


• 插件打印的问题

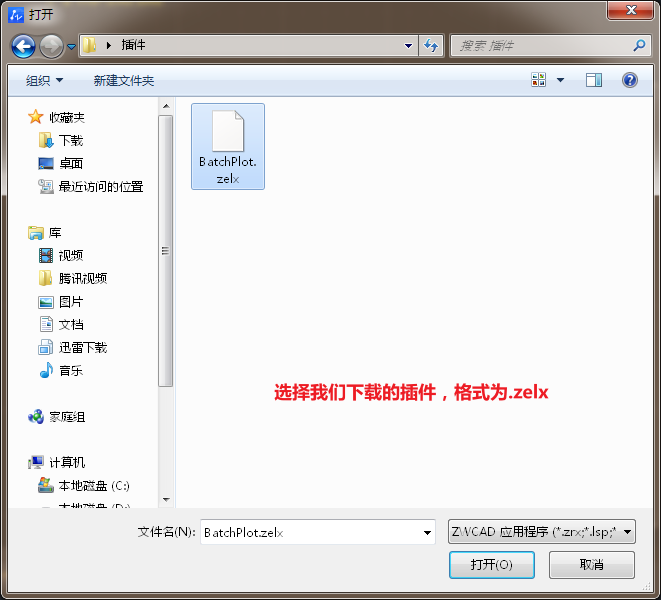

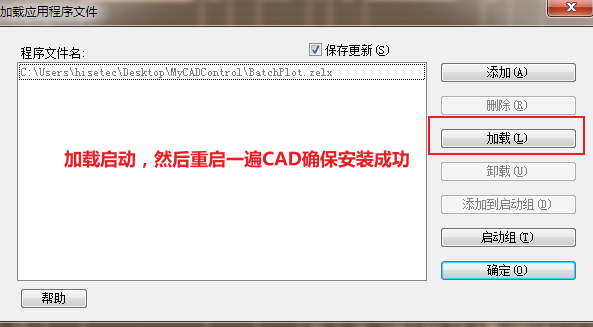

如何安装插件：
在命令行输入AP（APPLOAD）

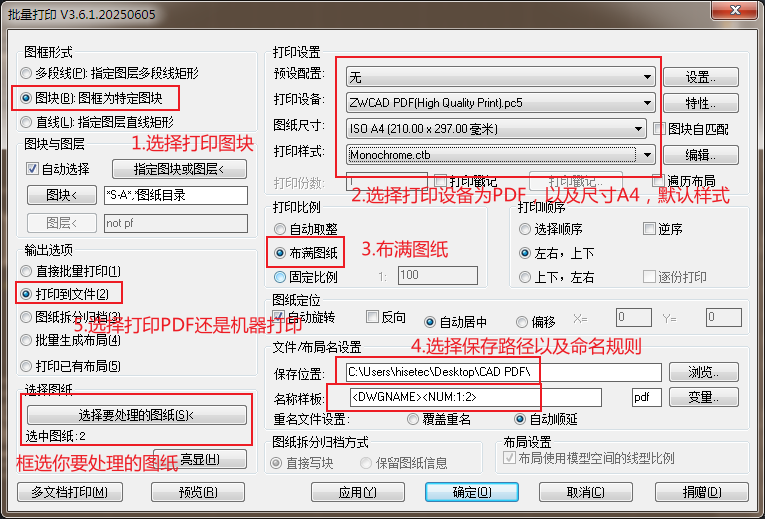

输入BPT（BPLOT）启动，发现眼花缭乱的：

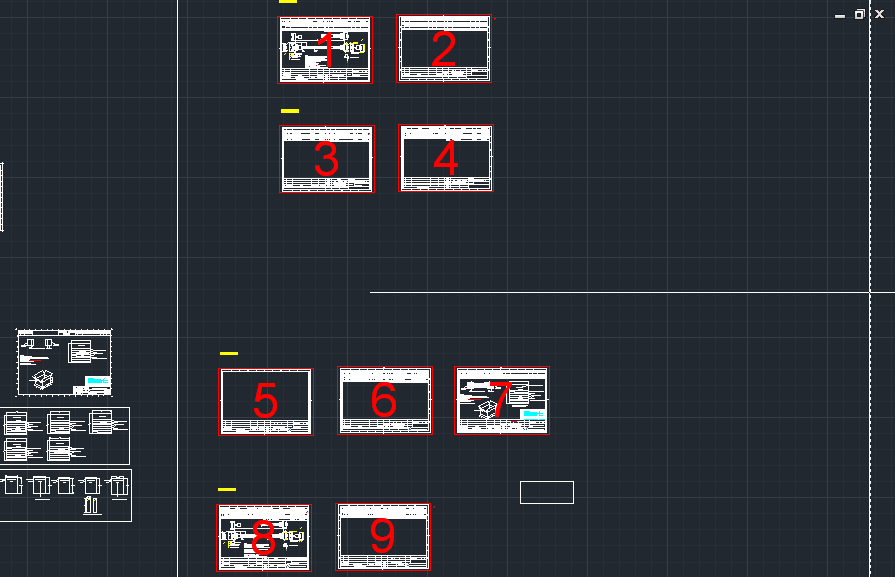

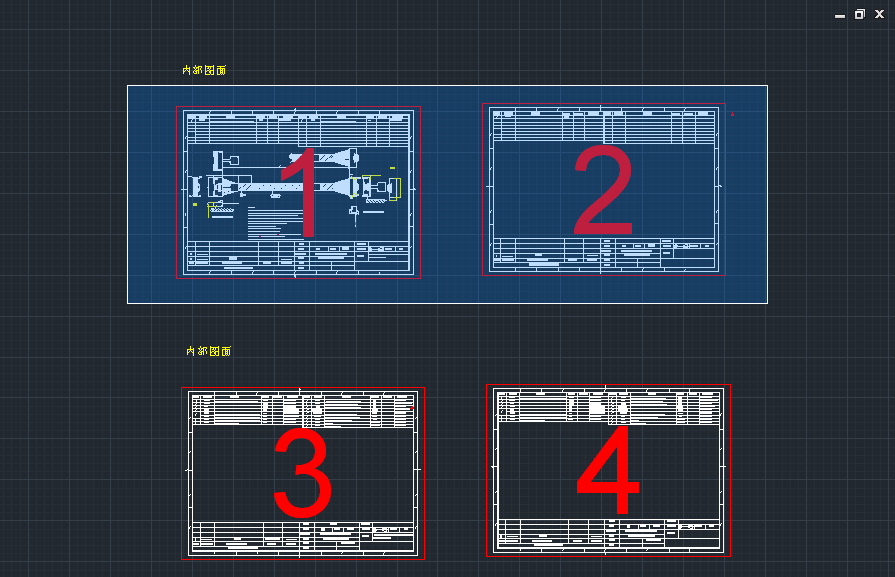

其中，第1步的指定图块与层，可以放在最后点击，点击完成后选择左下角的亮显，可以看到效果如下：

在截图中，我们可以观察到具有相同矩形框的图纸都被选择到了，并以2D平面图为基准，从左向右&从上到下依次有顺序编号。
点击选择要处理的图纸，可以框选指定图框，需要注意到的是，只能框选到已识别/编号的图框

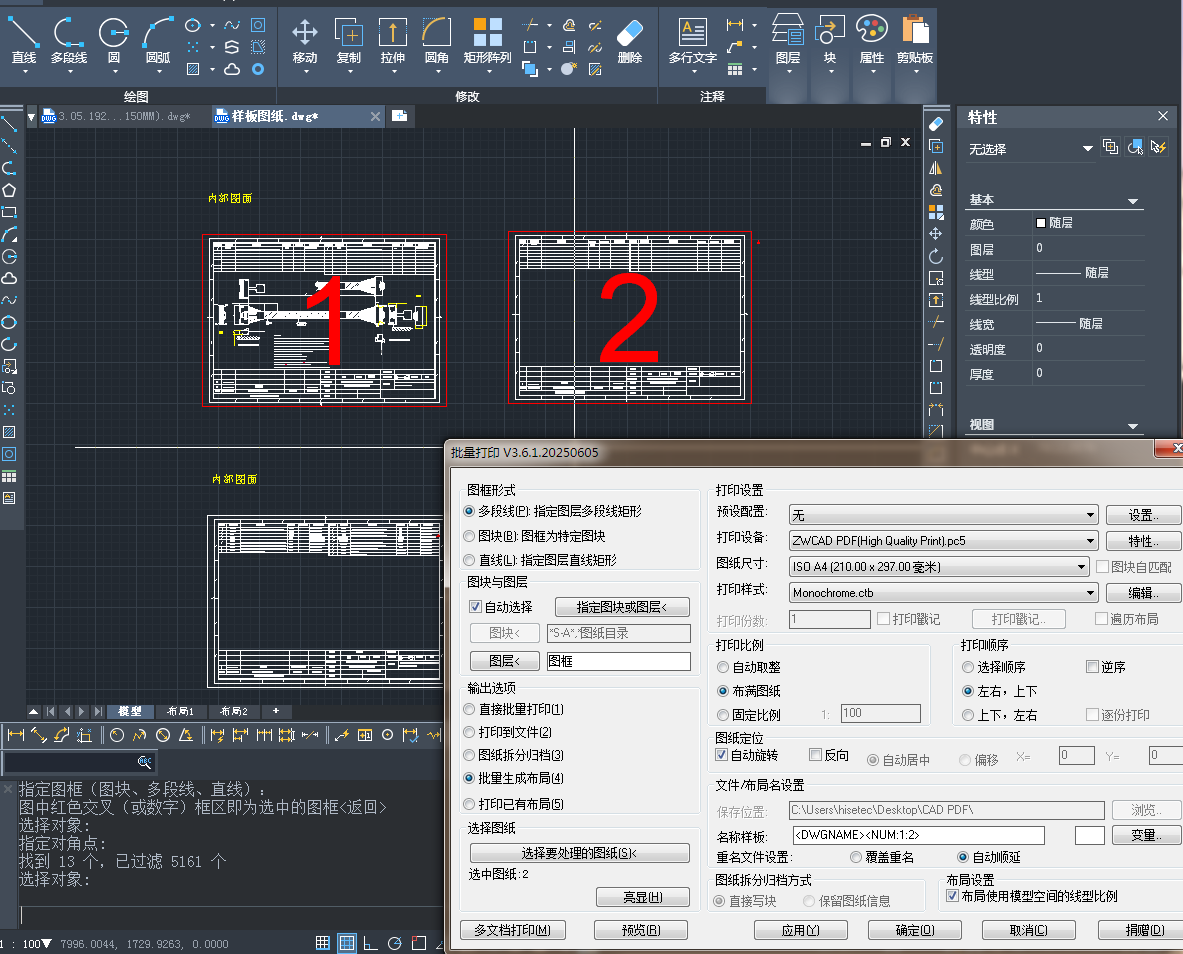

框选后按回车，可以看到只有部分选中了：

点击确定打印后，会发现图纸已经可以批量输出到指定路径了。
但我们的遗留问题依然没有解决：
1.图框默认输出是竖向
2.图框分为一个个单个


• 设置打印机

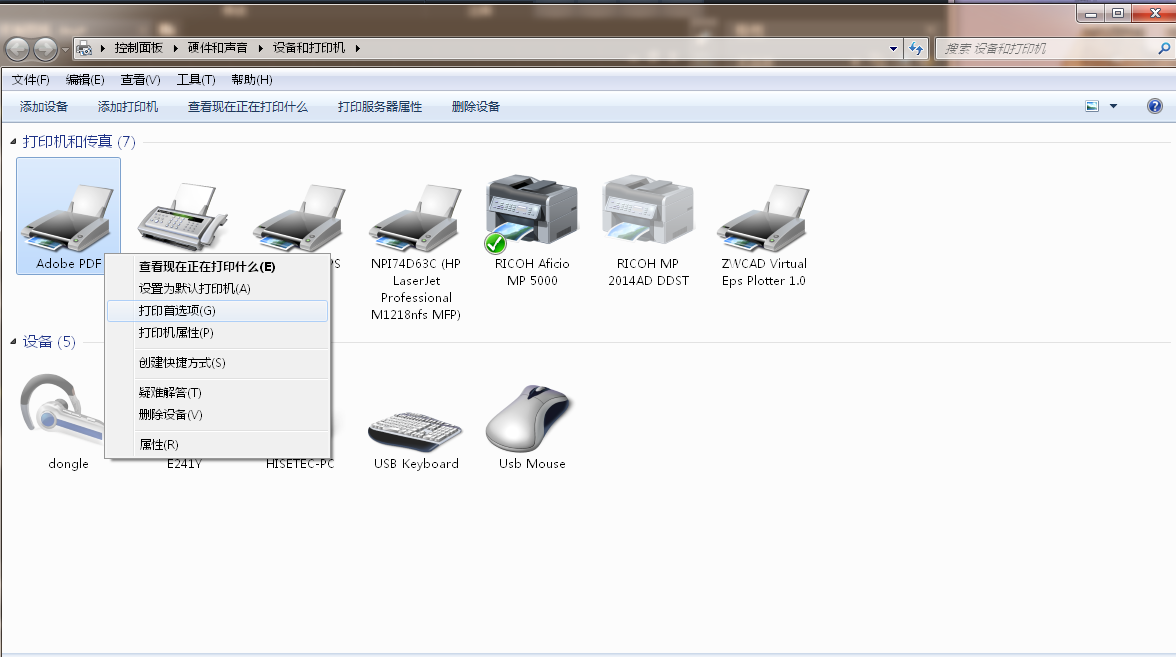

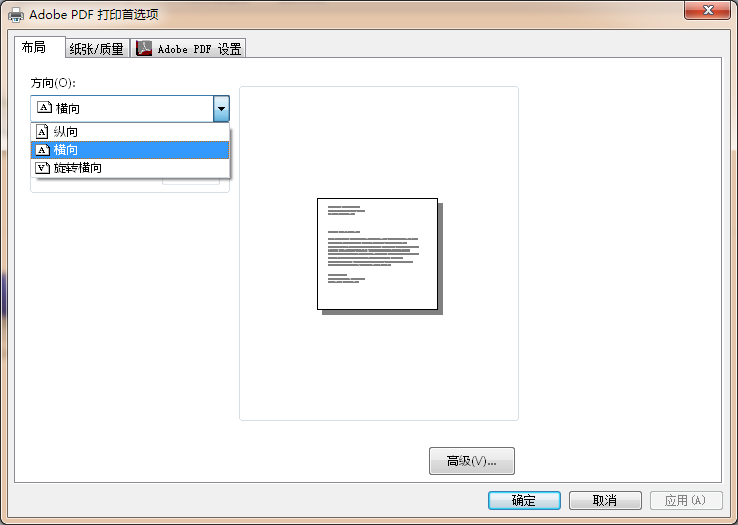

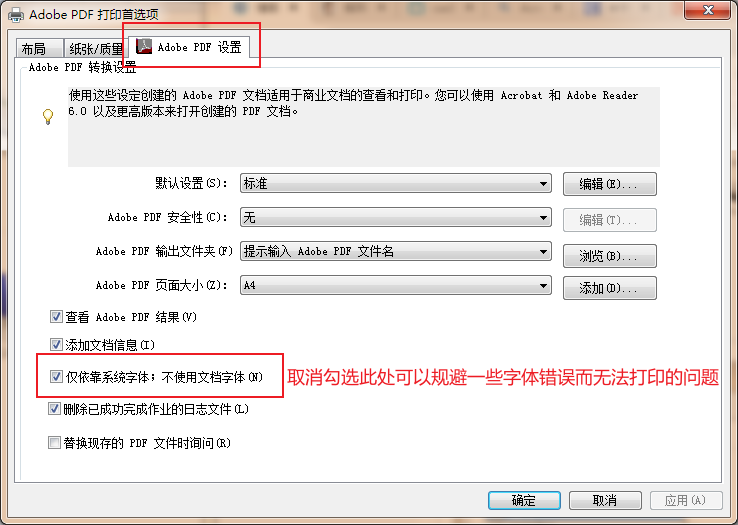

解决问题1，直接来到系统设置的：设备和打印机；选择打印首选项进入



• 不适配图框


问题2，暂时没找到方法，只能全选后拖入首页PDF中后保存；此处，我们讲另一个无图框的问题。

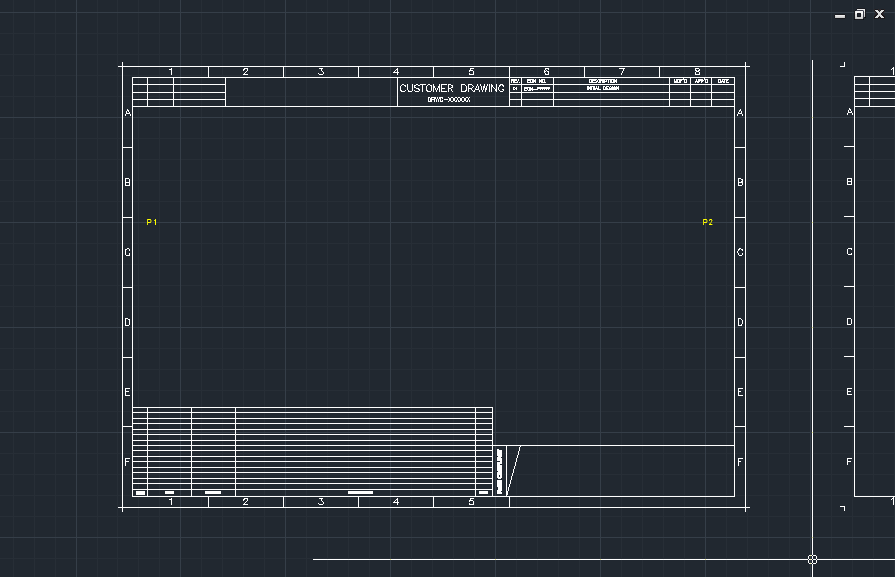

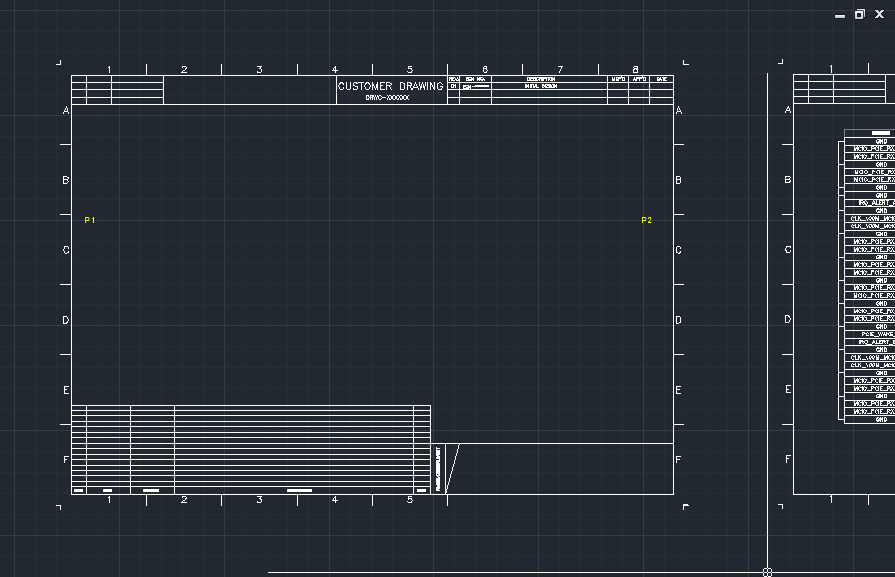

如下图，可见，这种无图框的图纸如何打印？

首先键入 REC 画一个矩形图框

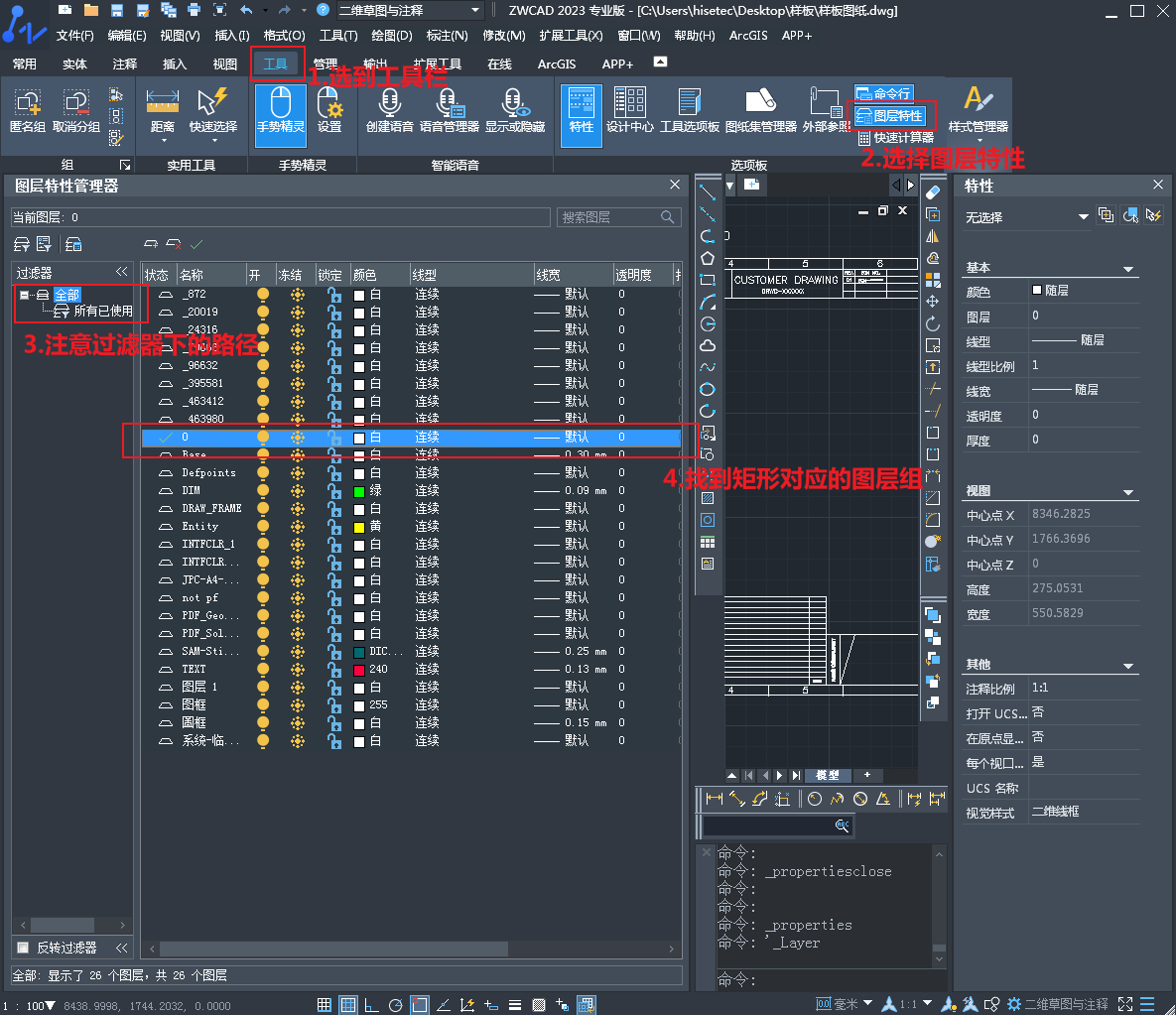

选定矩形后，选到 工具：设计中心

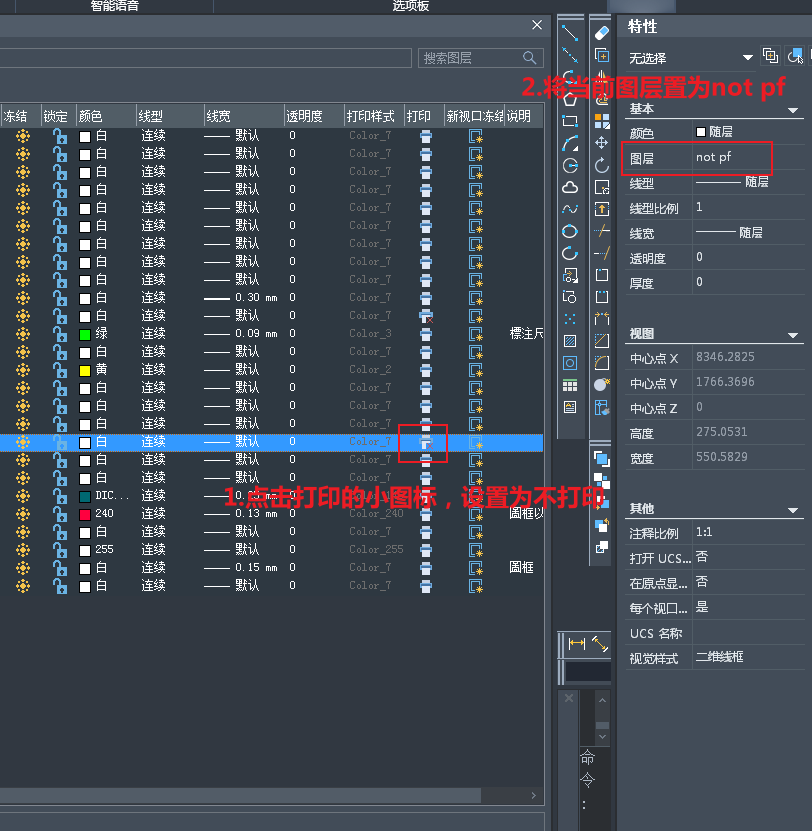

单击右键，新建图层，命名为 not pf，意为不打印组

之后，重复上述方式打印，大功告成！

三、结语：

• 通过以上方式，我们简化了打印流程，得到了：


1.更快速、可复用的图框打印方法，避免更新图纸时来回的框选
2.学会了插件、图层组的部分玩法
3.得到了一个不打印显示但可划定范围的图框！

• 个人方面：


本人是计算机科班出生，用惯了IDEA、VSCode等等开源软件，没想到转到机械制造行业，各种知识都不再“开源”，横跨在面前的，是一道道“技术壁垒”。学东西要言传身教，更要亲手试验，和敲代码截然相反，很多时候都是一头雾水。
时常也会反问自己，这种跨行究竟对不对。
值得一提的是，本人本科毕业两年，备考公务员两年无果，第一年全职备考进过面，无奈和第一名笔试差太多，进而面试翻盘也无济于事。在家胡乱找了工作继续备考，没想到这次两头没抓住，丢失了应届生身份且省考面试都没进。通过介绍入了机械的行，目前在做高速线设计，有没有懂行的老哥说道说道，这样积累经验下去，当个高级工程师或是自己有经验单干，是否可行？
高速线缆和AI接轨，未来需求不会少，但我认为技术方面其实很难突破/形成护城河，不像芯片或是半导体研发。还是说，我继续花时间备考县城公务员是更好的选择？欢迎各位小伙伴一起讨论！
