pytorch入门 - AlexNet神经网络

AlexNet背景

AlexNet是2012年由Alex Krizhevsky、Ilya Sutskever和Geoffrey Hinton提出的深度卷积神经网络架构。
它在ImageNet大规模视觉识别挑战赛(ILSVRC)中取得了突破性成绩，将top-5错误率从26%降低到了15.3%，这一成就标志着深度学习在计算机视觉领域的崛起。
AlexNet的成功主要归功于以下几个创新点：

• 使用ReLU(Rectified Linear Unit)作为激活函数，解决了传统Sigmoid/Tanh激活函数在深层网络中的梯度消失问题

• 采用Dropout技术减少全连接层的过拟合

• 使用重叠的最大池化(max pooling)代替传统平均池化，提升了特征不变性

• 首次在CNN中成功应用GPU加速训练，使得训练大规模深层网络成为可能


AlexNet的出现开启了深度学习在计算机视觉领域的新纪元，为后续各种CNN架构(如VGG、ResNet等)的发展奠定了基础。

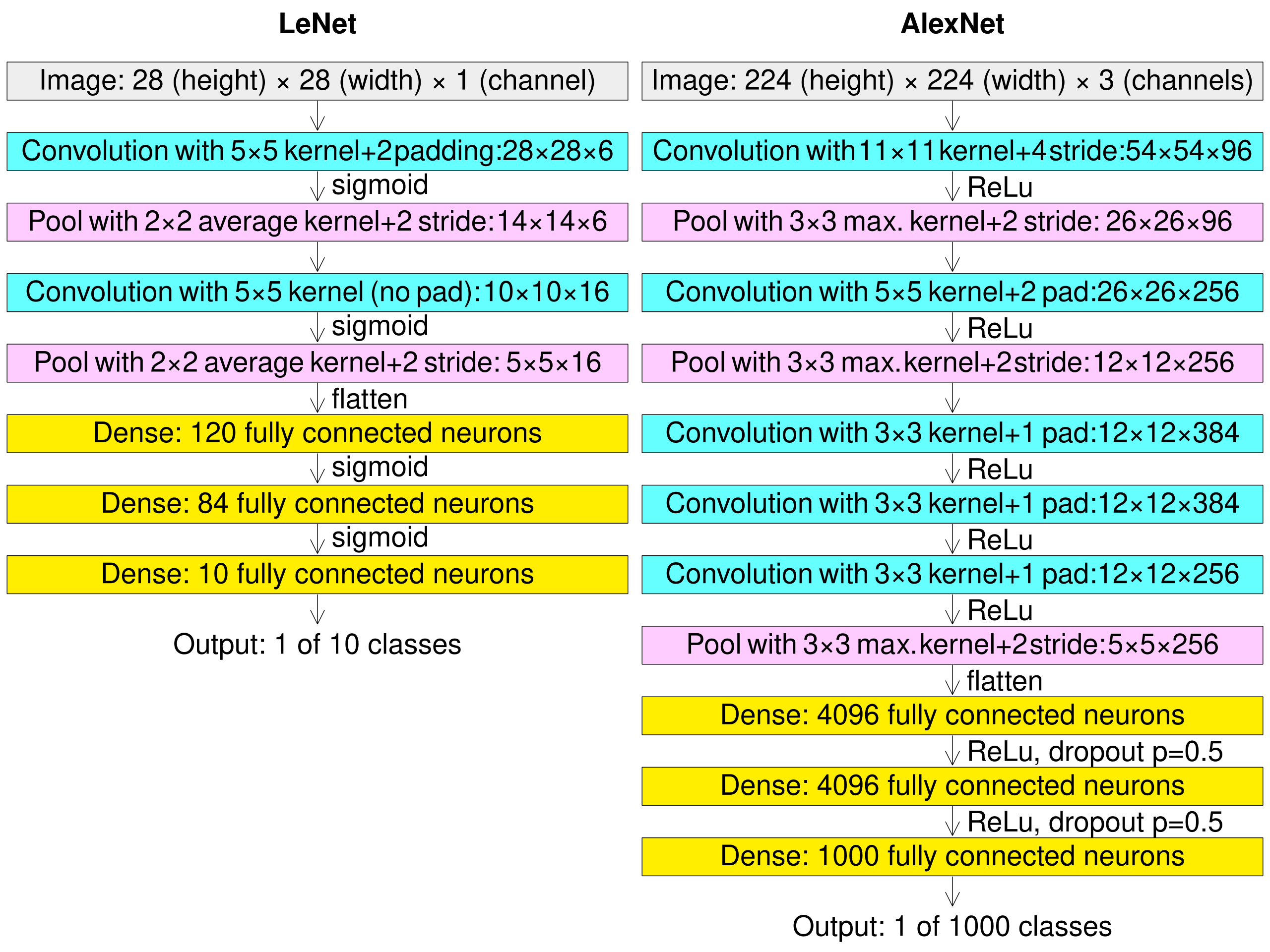

AlexNet架构


AlexNet原始架构包含8个学习层 - 5个卷积层和3个全连接层。下面是详细的架构描述：

• ​​输入层​​：接受224×224×3的RGB图像(在FashionMNIST中调整为227×227×1的灰度图像)

• ​​卷积层1​​：96个11×11的卷积核，步长4，使用ReLU激活

• ​​最大池化层1​​：3×3池化窗口，步长2

• ​​卷积层2​​：256个5×5的卷积核，padding=2，使用ReLU激活

• ​​最大池化层2​​：3×3池化窗口，步长2

• ​​卷积层3​​：384个3×3的卷积核，padding=1，使用ReLU激活

• ​​卷积层4​​：384个3×3的卷积核，padding=1，使用ReLU激活

• ​​卷积层5​​：256个3×3的卷积核，padding=1，使用ReLU激活

• ​​最大池化层3​​：3×3池化窗口，步长2

• ​​全连接层1​​：4096个神经元，使用ReLU激活，Dropout=0.5

• ​​全连接层2​​：4096个神经元，使用ReLU激活，Dropout=0.5

• ​​全连接层3(输出层)​​：1000个神经元(在FashionMNIST中调整为10个)


参数计算详解

让我们详细计算AlexNet每一层的参数数量：

• ​​卷积层1​​：



  • 输入：227×227×1

  • 96个11×11卷积核

  • 参数数量 = (11×11×1 + 1偏置)×96 = 11,712



• ​​卷积层2​​：



  • 输入：27×27×96 (经过池化后尺寸)

  • 256个5×5卷积核

  • 参数数量 = (5×5×96 + 1)×256 = 614,656



• ​​卷积层3​​：



  • 输入：13×13×256

  • 384个3×3卷积核

  • 参数数量 = (3×3×256 + 1)×384 = 885,120



• ​​卷积层4​​：



  • 输入：13×13×384

  • 384个3×3卷积核

  • 参数数量 = (3×3×384 + 1)×384 = 1,327,488



• ​​卷积层5​​：



  • 输入：13×13×384

  • 256个3×3卷积核

  • 参数数量 = (3×3×384 + 1)×256 = 884,992



• ​​全连接层1​​：



  • 输入：6×6×256 = 9216

  • 输出：4096

  • 参数数量 = (9216 + 1)×4096 = 37,752,832



• ​​全连接层2​​：



  • 输入：4096

  • 输出：4096

  • 参数数量 = (4096 + 1)×4096 = 16,781,312



• ​​全连接层3​​：



  • 输入：4096

  • 输出：10(FashionMNIST)

  • 参数数量 = (4096 + 1)×10 = 40,970




总参数数量约为6000万(原始AlexNet)，在FashionMNIST上约为5800万。
代码实现解析

模型实现代码(model.py)

1. import os
2. import sys
4. sys.path.append(os.getcwd())
6. import torch  # 导入PyTorch主库
7. from torch import nn  # 从torch中导入神经网络模块
8. from torchsummary import summary  # 导入torchsummary用于模型结构总结
9. import torch.nn.functional as F  # 导入PyTorch的函数式API，常用于激活函数、dropout等
12. class AlexNet(nn.Module):  # 定义AlexNet模型，继承自nn.Module
13.     def __init__(self):  # 构造函数，初始化网络结构
14.         super(AlexNet, self).__init__()  # 调用父类的构造函数
15.         self.ReLU = nn.ReLU()  # 定义ReLU激活函数，后续多次复用
16.         self.conv1 = nn.Conv2d(
17.             in_channels=1, out_channels=96, stride=4, kernel_size=11
18.         )  # 第一层卷积，输入通道1，输出通道96，步幅4，卷积核11x11
19.         self.pool1 = nn.MaxPool2d(kernel_size=3, stride=2)  # 第一层池化，3x3窗口，步幅2
21.         self.conv2 = nn.Conv2d(
22.             in_channels=96, out_channels=256, stride=1, kernel_size=5, padding=2
23.         )  # 第二层卷积，输入96通道，输出256通道，5x5卷积核，padding=2
24.         self.pool2 = nn.MaxPool2d(kernel_size=3, stride=2)  # 第二层池化，3x3窗口，步幅2
26.         self.conv3 = nn.Conv2d(
27.             in_channels=256, out_channels=384, stride=1, kernel_size=3, padding=1
28.         )  # 第三层卷积，输入256通道，输出384通道，3x3卷积核，padding=1
29.         self.conv4 = nn.Conv2d(
30.             in_channels=384, out_channels=384, stride=1, kernel_size=3, padding=1
31.         )  # 第四层卷积，输入384通道，输出384通道，3x3卷积核，padding=1
32.         self.conv5 = nn.Conv2d(
33.             in_channels=384, out_channels=256, stride=1, kernel_size=3, padding=1
34.         )  # 第五层卷积，输入384通道，输出256通道，3x3卷积核，padding=1
36.         self.pool3 = nn.MaxPool2d(kernel_size=3, stride=2)  # 第三层池化，3x3窗口，步幅2
37.         self.flatten = nn.Flatten()  # 展平层，将多维输入展平成一维
39.         self.fc1 = nn.Linear(
40.             in_features=256 * 6 * 6, out_features=4096
41.         )  # 第一个全连接层，输入256 * 6 * 6，输出4096
42.         self.fc2 = nn.Linear(
43.             in_features=4096, out_features=4096
44.         )  # 第二个全连接层，输入4096，输出4096
45.         self.fc3 = nn.Linear(
46.             in_features=4096, out_features=10
47.         )  # 第三个全连接层，输入4096，输出10（假设10分类）
49.     def forward(self, x):  # 定义前向传播过程
50.         x = self.conv1(x)  # 输入通过第一层卷积
51.         x = self.ReLU(x)  # 激活
52.         x = self.pool1(x)  # 池化
54.         x = self.conv2(x)  # 第二层卷积
55.         x = self.ReLU(x)  # 激活
56.         x = self.pool2(x)  # 池化
58.         x = self.conv3(x)  # 第三层卷积
59.         x = self.ReLU(x)  # 激活
60.         x = self.conv4(x)  # 第四层卷积
61.         x = self.ReLU(x)  # 激活
62.         x = self.conv5(x)  # 第五层卷积
63.         x = self.ReLU(x)  # 激活
64.         x = self.pool3(x)  # 池化
66.         x = self.flatten(x)  # 展平为一维向量
68.         x = self.fc1(x)  # 第一个全连接层
69.         x = self.ReLU(x)  # 激活
70.         x = F.dropout(x, p=0.5)  # dropout防止过拟合，丢弃概率0.5
72.         x = self.fc2(x)  # 第二个全连接层
73.         x = self.ReLU(x)  # 激活
74.         x = F.dropout(x, p=0.5)  # dropout防止过拟合，丢弃概率0.5
76.         x = self.fc3(x)  # 第三个全连接层，输出最终结果
77.         return x  # 返回输出
80. if __name__ == "__main__":  # 如果作为主程序运行
81.     model = AlexNet()  # 实例化AlexNet模型
82.     print(model)  # 打印模型结构
83.     summary(
84.         model, input_size=(1, 227, 227), device="cpu"
85.     )  # 打印模型摘要，输入尺寸为(1, 227, 227)，单通道

复制代码

训练代码(train.py)

1. import os  # 导入os模块，用于与操作系统交互
2. import sys  # 导入sys模块，用于操作Python运行时环境
4. sys.path.append(os.getcwd())  # 将当前工作目录添加到sys.path，方便模块导入
6. import time  # 导入time模块，用于计时
7. from torchvision.datasets import FashionMNIST  # 导入FashionMNIST数据集
8. from torchvision import transforms  # 导入transforms用于数据预处理
9. from torch.utils.data import (
10.     DataLoader,  # 导入DataLoader用于批量加载数据
11.     random_split,  # 导入random_split用于划分数据集
12. )
13. import numpy as np  # 导入numpy用于数值计算
14. import matplotlib.pyplot as plt  # 导入matplotlib用于绘图
15. import torch  # 导入PyTorch主库
16. from torch import nn, optim  # 导入神经网络模块和优化器
17. import copy  # 导入copy模块用于深拷贝
18. import pandas as pd  # 导入pandas用于数据处理
20. from AlexNet_model.model import AlexNet  # 从自定义模块导入AlexNet模型
23. def train_val_date_load():  # 定义函数用于加载训练集和验证集
24.     train_dataset = FashionMNIST(
25.         root="./data",  # 数据存储路径
26.         train=True,  # 加载训练集
27.         download=True,  # 如果数据不存在则下载
28.         transform=transforms.Compose(
29.             [
30.                 transforms.Resize(size=227),  # 将图片缩放到227x227
31.                 transforms.ToTensor(),  # 转换为Tensor
32.             ]
33.         ),
34.     )
36.     train_date, val_data = random_split(
37.         train_dataset,
38.         [
39.             int(len(train_dataset) * 0.8),  # 80%作为训练集
40.             len(train_dataset) - int(len(train_dataset) * 0.8),  # 剩余20%作为验证集
41.         ],
42.     )
44.     train_loader = DataLoader(
45.         dataset=train_date,
46.         batch_size=32,
47.         shuffle=True,
48.         num_workers=1,  # 训练集加载器，批量32，打乱顺序
49.     )
51.     val_loader = DataLoader(
52.         dataset=val_data,
53.         batch_size=32,
54.         shuffle=True,
55.         num_workers=1,  # 验证集加载器，批量32，打乱顺序
56.     )
58.     return train_loader, val_loader  # 返回训练集和验证集加载器
61. def train_model_process(model, train_loader, val_loader, epochs=10):  # 定义训练过程函数
62.     device = "cuda" if torch.cuda.is_available() else "cpu"  # 判断是否有GPU可用
63.     optimizer = optim.Adam(model.parameters(), lr=0.001)  # 使用Adam优化器，学习率0.001
64.     criterion = nn.CrossEntropyLoss()  # 定义交叉熵损失函数
65.     model.to(device)  # 将模型移动到指定设备
67.     best_model_wts = copy.deepcopy(model.state_dict())  # 保存最佳模型参数
68.     best_acc = 0.0  # 初始化最佳准确率
69.     train_loss_all = []  # 记录每轮训练损失
70.     val_loss_all = []  # 记录每轮验证损失
71.     train_acc_all = []  # 记录每轮训练准确率
72.     val_acc_all = []  # 记录每轮验证准确率
74.     since = time.time()  # 记录训练开始时间
76.     for epoch in range(epochs):  # 遍历每个训练轮次
77.         print(f"Epoch {epoch + 1}/{epochs}")  # 打印当前轮次信息
79.         train_loss = 0.0  # 当前轮训练损失
80.         train_correct = 0  # 当前轮训练正确样本数
82.         val_loss = 0.0  # 当前轮验证损失
83.         val_correct = 0  # 当前轮验证正确样本数
85.         train_num = 0  # 当前轮训练样本总数
86.         val_num = 0  # 当前轮验证样本总数
88.         for step, (images, labels) in enumerate(train_loader):  # 遍历训练集
89.             images = images.to(device)  # 将图片移动到设备
90.             labels = labels.to(device)  # 将标签移动到设备
92.             model.train()  # 设置模型为训练模式
94.             outputs = model(images)  # 前向传播，获取输出
96.             pre_lab = torch.argmax(outputs, dim=1)  # 获取预测标签
98.             loss = criterion(outputs, labels)  # 计算损失
100.             optimizer.zero_grad()  # 梯度清零
101.             loss.backward()  # 反向传播
102.             optimizer.step()  # 更新参数
104.             train_loss += loss.item() * images.size(0)  # 累加损失
105.             train_correct += torch.sum(pre_lab == labels.data)  # 累加正确预测数
106.             train_num += labels.size(0)  # 累加样本数
108.         for step, (images, labels) in enumerate(val_loader):  # 遍历验证集
109.             images = images.to(device)  # 将图片移动到设备
110.             labels = labels.to(device)  # 将标签移动到设备
111.             model.eval()  # 设置模型为评估模式
113.             with torch.no_grad():  # 关闭梯度计算
114.                 outputs = model(images)  # 前向传播
115.                 pre_lab = torch.argmax(outputs, dim=1)  # 获取预测标签
116.                 loss = criterion(outputs, labels)  # 计算损失
118.                 val_loss += loss.item() * images.size(0)  # 累加损失
119.                 val_correct += torch.sum(pre_lab == labels.data)  # 累加正确预测数
120.                 val_num += labels.size(0)  # 累加样本数
122.         train_loss_all.append(train_loss / train_num)  # 记录本轮平均训练损失
123.         val_loss_all.append(val_loss / val_num)  # 记录本轮平均验证损失
124.         train_acc = train_correct.double() / train_num  # 计算本轮训练准确率
125.         val_acc = val_correct.double() / val_num  # 计算本轮验证准确率
126.         train_acc_all.append(train_acc.item())  # 记录训练准确率
127.         val_acc_all.append(val_acc.item())  # 记录验证准确率
128.         print(
129.             f"Train Loss: {train_loss / train_num:.4f}, Train Acc: {train_acc:.4f}, "
130.             f"Val Loss: {val_loss / val_num:.4f}, Val Acc: {val_acc:.4f}"
131.         )  # 打印本轮损失和准确率
132.         if val_acc_all[-1] > best_acc:  # 如果本轮验证准确率更高
133.             best_acc = val_acc_all[-1]  # 更新最佳准确率
134.             best_model_wts = copy.deepcopy(model.state_dict())  # 保存最佳模型参数
136.         # model.load_state_dict(best_model_wts)  # 可选：恢复最佳模型参数
138.     time_elapsed = time.time() - since  # 计算训练总耗时
139.     print(
140.         f"Training complete in {time_elapsed // 60:.0f}m {time_elapsed % 60:.0f}s\n"
141.         f"Best val Acc: {best_acc:.4f}"
142.     )  # 打印训练耗时和最佳准确率
144.     torch.save(model.state_dict(), "./models/alex_net_best_model.pth")  # 保存模型参数
145.     train_process = pd.DataFrame(
146.         data={
147.             "epoch": range(1, epochs + 1),  # 轮次
148.             "train_loss_all": train_loss_all,  # 训练损失
149.             "val_loss_all": val_loss_all,  # 验证损失
150.             "train_acc_all": train_acc_all,  # 训练准确率
151.             "val_acc_all": val_acc_all,  # 验证准确率
152.         }
153.     )  # 构建训练过程数据表
155.     return train_process  # 返回训练过程数据
158. def matplot_acc_loss(train_process):  # 定义绘图函数
159.     plt.figure(figsize=(12, 5))  # 创建画布，设置大小
161.     plt.subplot(1, 2, 1)  # 激活第1个子图
162.     plt.plot(
163.         train_process["epoch"], train_process["train_loss_all"], label="Train Loss"
164.     )  # 绘制训练损失曲线
165.     plt.plot(
166.         train_process["epoch"], train_process["val_loss_all"], label="Val Loss"
167.     )  # 绘制验证损失曲线
168.     plt.xlabel("Epoch")  # 设置x轴标签
169.     plt.ylabel("Loss")  # 设置y轴标签
170.     plt.title("Loss vs Epoch")  # 设置子图标题
171.     plt.legend()  # 显示图例
173.     plt.subplot(1, 2, 2)  # 激活第2个子图
174.     plt.plot(
175.         train_process["epoch"], train_process["train_acc_all"], label="Train Acc"
176.     )  # 绘制训练准确率曲线
177.     plt.plot(
178.         train_process["epoch"], train_process["val_acc_all"], label="Val Acc"
179.     )  # 绘制验证准确率曲线
180.     plt.xlabel("Epoch")  # 设置x轴标签为Epoch
181.     plt.ylabel("Accuracy")  # 设置y轴标签为Accuracy
182.     plt.title("Accuracy vs Epoch")  # 设置子图标题
183.     plt.legend()  # 显示图例
185.     plt.tight_layout()  # 自动调整子图间距
186.     plt.ion()  # 关闭交互模式，防止图像自动关闭
187.     plt.show()  # 显示所有图像
188.     plt.savefig("./models/alex_net_output.png")  # 保存图片到指定路径
191. if __name__ == "__main__":  # 如果当前脚本作为主程序运行
192.     traindatam, valdata = train_val_date_load()  # 加载训练集和验证集
193.     result = train_model_process(
194.         AlexNet(), traindatam, valdata, 10
195.     )  # 训练模型并获取训练过程数据
196.     matplot_acc_loss(result)  # 绘制训练和验证的损失及准确率曲线

复制代码

测试代码(test.py)

1. import os  # 导入os模块，用于与操作系统交互
2. import sys  # 导入sys模块，用于操作Python运行时环境
4. sys.path.append(os.getcwd())  # 将当前工作目录添加到sys.path，方便模块导入
5. import torch  # 导入PyTorch主库
6. from torch.utils.data import (
7.     DataLoader,  # 导入DataLoader用于批量加载数据
8.     random_split,  # 导入random_split用于划分数据集（本文件未用到）
9. )
10. from torchvision import datasets, transforms  # 导入torchvision的数据集和数据变换模块
11. from torchvision.datasets import FashionMNIST  # 导入FashionMNIST数据集
12. from AlexNet_model.model import AlexNet  # 从自定义模块导入AlexNet模型
15. def test_data_load():  # 定义测试数据加载函数
16.     test_dataset = FashionMNIST(
17.         root="./data",  # 数据存储路径
18.         train=False,  # 加载测试集
19.         download=True,  # 如果数据不存在则下载
20.         transform=transforms.Compose(
21.             [
22.                 transforms.Resize(size=227),  # 将图片缩放到227x227
23.                 transforms.ToTensor(),  # 转换为Tensor
24.             ]
25.         ),
26.     )
28.     test_loader = DataLoader(
29.         dataset=test_dataset, batch_size=128, shuffle=True, num_workers=1  # 测试集加载器，批量128，打乱顺序
30.     )
32.     return test_loader  # 返回测试集加载器
35. print(test_data_load())  # 打印测试集加载器（调试用）
38. def test_model_process(model, test_loader):  # 定义模型测试过程
39.     device = "cuda" if torch.cuda.is_available() else "cpu"  # 判断是否有GPU可用
40.     model.to(device)  # 将模型移动到指定设备
41.     model.eval()  # 设置模型为评估模式
43.     correct = 0  # 正确预测样本数
44.     total = 0  # 总样本数
46.     with torch.no_grad():  # 关闭梯度计算，加快推理速度
47.         for images, labels in test_loader:  # 遍历测试集
48.             images, labels = images.to(device), labels.to(device)  # 数据移动到设备
49.             outputs = model(images)  # 前向传播，获取输出
50.             _, predicted = torch.max(outputs, 1)  # 获取预测标签
51.             total += labels.size(0)  # 累加总样本数
52.             correct += torch.sum(predicted == labels.data)  # 累加正确预测数
54.     accuracy = correct / total * 100  # 计算准确率（百分比）
55.     print(f"Test Accuracy: {accuracy:.2f}%")  # 打印测试准确率
58. if __name__ == "__main__":  # 如果当前脚本作为主程序运行
59.     test_loader = test_data_load()  # 加载测试集
60.     model = AlexNet()  # 实例化AlexNet模型
61.     model.load_state_dict(torch.load("./models/alex_net_best_model.pth"))  # 加载训练好的模型参数
62.     test_model_process(model, test_loader)  # 测试模型并输出准确率

复制代码

总结

AlexNet作为深度学习在计算机视觉领域的里程碑式模型，具有以下重要特点和贡献：

• ​​架构创新​​：首次证明了深层卷积神经网络在大规模图像识别任务中的有效性

• ​​技术突破​​：引入了ReLU激活函数、Dropout、局部响应归一化等技术

• ​​硬件加速​​：开创性地使用GPU加速CNN训练，大幅缩短训练时间

• ​​开源影响​​：AlexNet的成功推动了深度学习开源框架的发展


尽管现在有更先进的CNN架构，AlexNet仍然是学习深度学习计算机视觉的经典案例。
通过本文的代码实现，我们可以在FashionMNIST数据集上复现AlexNet的基本架构，并理解其工作原理。
在实际应用中，AlexNet的一些设计已经过时，如大卷积核(11×11)被小卷积核(3×3)堆叠取代，全连接层被全局平均池化替代等。但理解AlexNet仍然是掌握现代CNN架构的重要基础。

来源：程序园用户自行投稿发布，如果侵权，请联系站长删除
免责声明：如果侵犯了您的权益，请联系站长，我们会及时删除侵权内容，谢谢合作！
