RADXA 5B 开启 USB OTG 网络(虚拟网卡)

RADXA 5B 开启 USB OTG 网络(虚拟网卡)

• 按照官方文档进行配置, 会不成功

• 确保 USB-A 接口主板上, 插入 USB3.0 下方接口(按着主板)


配置设备树 Overlays

• 打开系统配置工具
  1. sudo rsetup

  复制代码
• 依次选择 Overlays -> 警告Yes -> Manage overlays -> 空格选中Set OTG port 1 to Peripheral mode for ROCK 5B V1.46+ -> Ok

• 重启设备


选择列表中, 会有Set OTG port 0, 这个好像是TYPE-C的

配置 USB OTG services

• 打开系统配置工具
  1. sudo rsetup

  复制代码
• 依次选择 Hardware -> USB OTG services -> 空格选中radxa-ecm@fc400000.usb

  按照之前配置好之后, 这里会出现 6 个选项, 选中radxa-ecm@fc400000.usb




• 重启设备


说明

• adbd



  • 功能：ADB（Android Debug Bridge）模式。

  • 用途：



    • 启用后，设备可以通过 USB 连接作为 ADB 设备。

    • 适用于 Android 设备调试或开发，允许通过 ADB 工具与设备通信。



  • 适用场景：



    • 如果你需要通过 USB 调试设备（例如刷机、调试应用程序等），可以选择此选项。





• ecm



  • 功能：ECM（Ethernet Control Model）模式。

  • 用途：



    • 启用后，设备可以通过 USB 连接模拟一个以太网设备。

    • 允许通过 USB 共享网络连接。



  • 适用场景：



    • 如果你需要通过 USB 共享网络（例如将设备作为网络适配器使用），可以选择此选项。





• ncm



  • 功能：NCM（Network Control Model）模式。

  • 用途：



    • 类似于 ECM 模式，但 NCM 是一种更新的网络控制模型，效率更高。

    • 允许通过 USB 共享网络连接。



  • 适用场景：



    • 如果你需要通过 USB 共享网络，并且希望使用更高效的网络模型，可以选择此选项。






重启后查询 ip 命令: ip a, 可以看到这里没有被分配 ip

1. 3: usb0: <BROADCAST,MULTICAST> mtu 1500 qdisc noop state DOWN group default qlen 1000
2.     link/ether ea:41:5e:43:10:ed brd ff:ff:ff:ff:ff:ff

复制代码

配置 IP

• 使用nmtui工具配置
  1. sudo nmtui

  复制代码
• 配置网卡, 依次选择 Edit a connection -> Add -> Ethernet

• 编辑信息



  • Profile name: usb_Ethernet connection 1 (自动会生产, 讲义添加usb_前缀, 好区分)

  • Device: usb0

  • IPv4 CONFIGURATION: Shared



• 确认编辑信息 OK -> Back

• 启用网卡, 依次选择 Activate a connection -> 回车启用usb_Ethernet connection 1 或 选中之后, 使用面板右侧Activate

• 退出到控制台


使用命令 ip a 查询 ip, 可以看到已经自动分配 ip

1. 3: usb0: <BROADCAST,MULTICAST,UP,LOWER_UP> mtu 1500 qdisc pfifo_fast state UP group default qlen 1000
2.     link/ether ea:41:5e:43:10:ed brd ff:ff:ff:ff:ff:ff
3.     inet 10.42.0.1/24 brd 10.42.0.255 scope global noprefixroute usb0
4.        valid_lft forever preferred_lft forever
5.     inet6 fe80::511e:2fd3:ec9a:2d77/64 scope link noprefixroute
6.        valid_lft forever preferred_lft forever

复制代码

自定义 IP

编辑网卡信息时, IPv4 CONFIGURATION 右侧 Show 展开更多配置如下:

• Addresses: 192.168.xxx.xxx

• Gateway: 192.168.xxx.1


待具体验证: ncm 通过查询相关内容, 好像就是共享网络的. 当开发板有网络时, 通过USB-A链接的设备同样会有网络. 但是, 配置Gateway之后, 链接的设备好像是不能通过开发板连接网络的. 如果想让链接的子设备上网, Gateway留空.

子设备连接

Window11

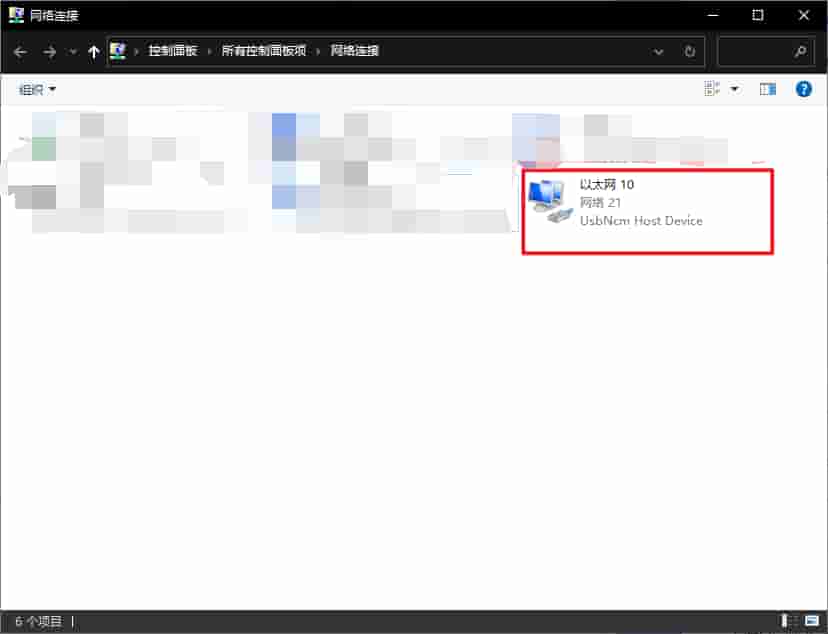

设备通过 USB-A 转 USB-A 链接好之后会自动出现网络设备中, 如果没有按照 win10 进行配置
Window10

驱动配置

• 打开文件夹C:\Windows\System32\drivers, 将附件(点击下载)解压后的内容, UsbNcm.sys 放入.

• 重启电脑


安装步骤

设备管理中, 可以看到多出一个位置设备, 安装下文图片进行操作. 完成之后, 子设备 ip 会自动配置.

• 未知设备


• 查找驱动


• 驱动列表


• 显示所有设备


• 选择驱动

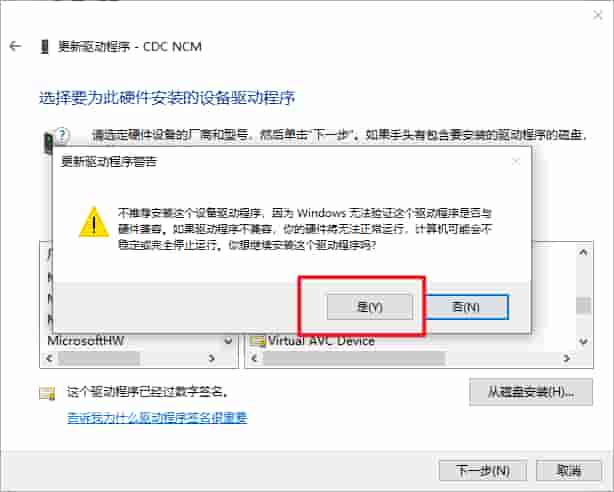

• 忽略兼容

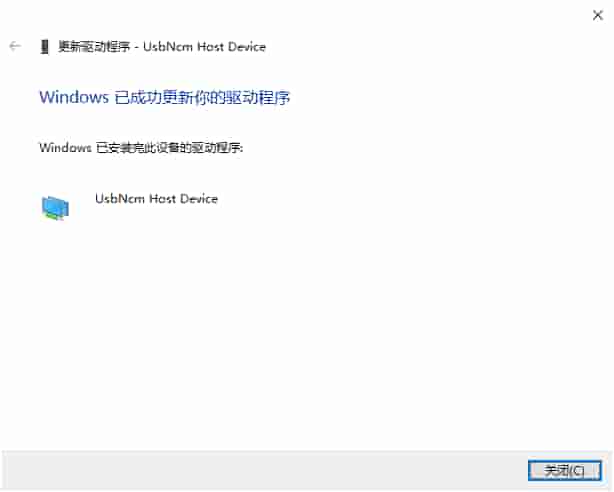

• 完成


• 安装成功

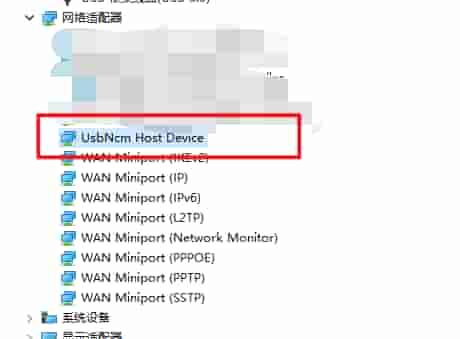

• 网络适配器
