DeepSeek + Mermaid：零代码玩转专业流程图

一、工具组合超能力解析

黄金组合优势：

• 语言到图表的直接转换 - 用中文描述即可生成专业图表

• 动态修正能力 - 实时调整描述立即更新图表

• 企业级复杂度支持 - 轻松处理多层级流程

• 零安装成本 - 纯Web环境运行


二、Mermaid核心语法速成

1. 流程图基础结构

描述词：

"创建一个横向流程图，包含开始节点、3个并行处理步骤、决策分支和结束节点"

DeepSeek生成：

1. graph LR
2.     A[开始] --> B{并行任务}
3.     B --> C[步骤1]
4.     B --> D[步骤2]
5.     B --> E[步骤3]
6.     C --> F{质量检查}
7.     D --> F
8.     E --> F
9.     F -->|通过| G[结束]
10.     F -->|不通过| B

复制代码

2. 时序图交互

描述词：

"生成用户登录系统的时序图，包含客户端、认证服务、数据库的三方交互"

DeepSeek生成：

1. sequenceDiagram
2.     participant 用户
3.     participant 客户端
4.     participant 认证服务
5.     participant 数据库
6.
7.     用户->>客户端： 输入账号密码
8.     客户端->>认证服务： 发送认证请求
9.     认证服务->>数据库： 查询用户凭证
10.     数据库-->>认证服务： 返回验证结果
11.     认证服务-->>客户端： 生成访问令牌
12.     客户端-->>用户： 显示欢迎页面

复制代码

3. 甘特图项目管理

描述词：

"创建产品开发甘特图，包含需求分析(5天)、UI设计(7天)、开发(14天)、测试(5天)阶段，测试在开发完成后开始"

DeepSeek生成：

1. gantt
2.     title 产品开发计划
3.     dateFormat  YYYY-MM-DD
4.     section 阶段
5.     需求分析     ：a1, 2023-08-01, 5d
6.     UI设计       ：a2, after a1, 7d
7.     开发         ：a3, after a2, 14d
8.     测试         ：a4, after a3, 5d

复制代码

三、企业级应用实战案例

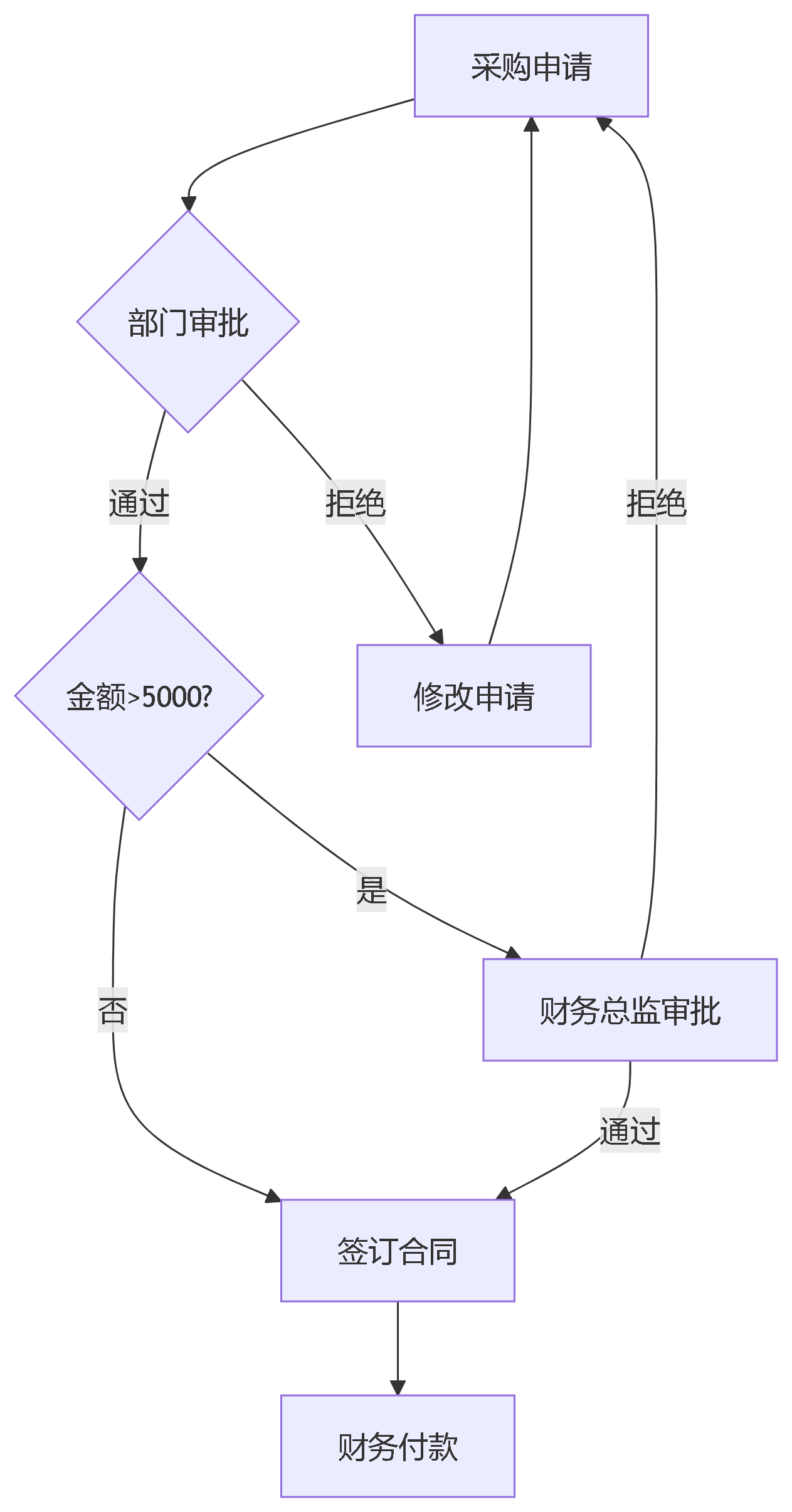

案例1：采购审批流程

描述词：

"垂直流程图：采购申请->部门审批->金额>5000转财务总监->签订合同->付款，包含回退路径"

DeepSeek生成：

1. graph TD
2.     A[采购申请] --> B{部门审批}
3.     B -->|通过| C{金额>5000?}
4.     C -->|是| D[财务总监审批]
5.     C -->|否| E[签订合同]
6.     D -->|通过| E
7.     D -->|拒绝| A
8.     E --> F[财务付款]
9.     B -->|拒绝| G[修改申请]
10.     G --> A

复制代码

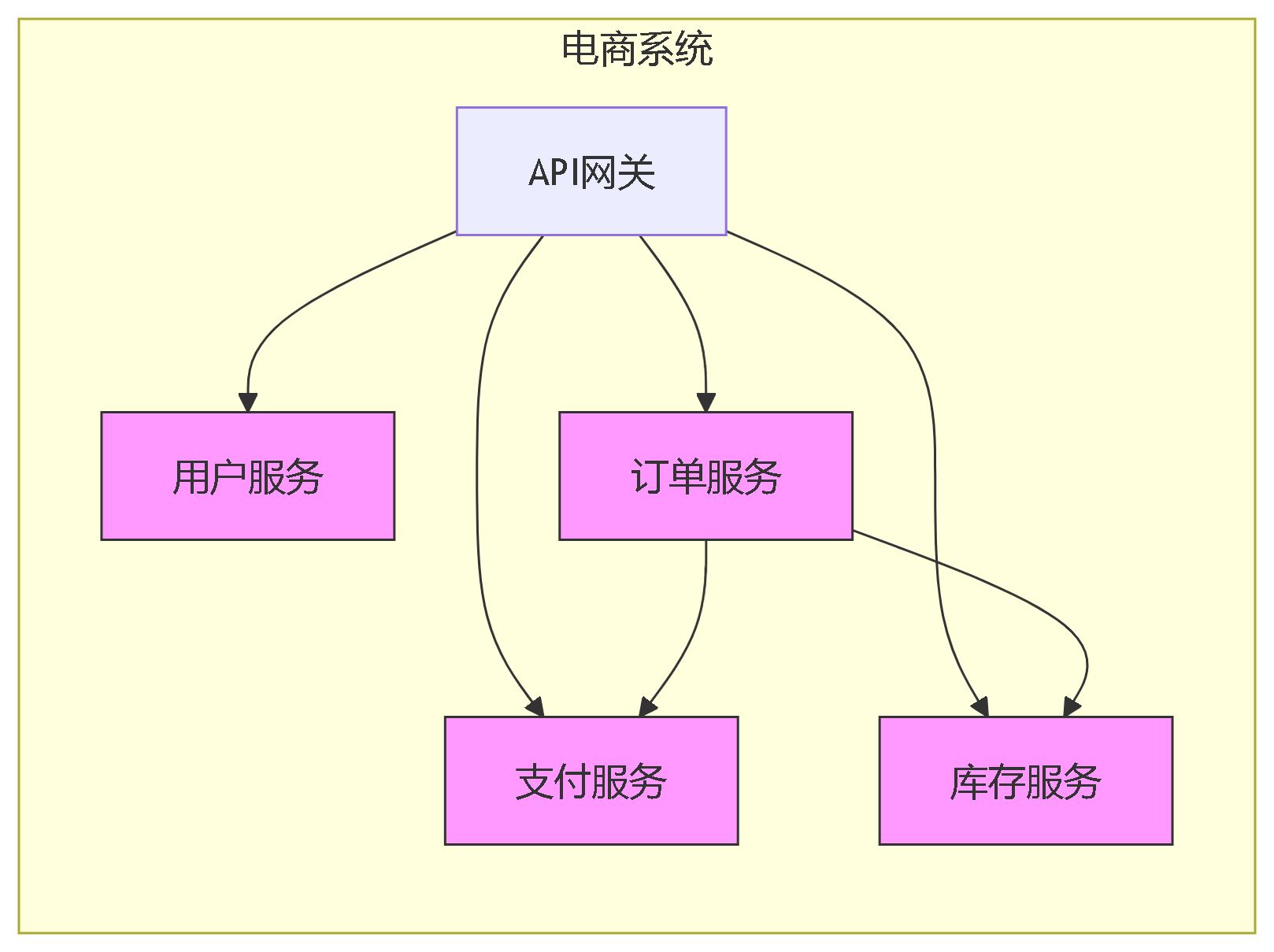

案例2：微服务架构图

描述词：

"生成电商系统架构图：用户服务、订单服务、支付服务、库存服务，用不同颜色表示，显示API网关入口"

DeepSeek生成：

1. graph TB
2.     subgraph 电商系统
3.         direction TB
4.         GW[API网关] --> US[用户服务]
5.         GW --> OS[订单服务]
6.         GW --> PS[支付服务]
7.         GW --> IS[库存服务]
8.
9.         OS --> PS
10.         OS --> IS
11.     end
12.
13.     classDef microservice fill:#f9f,stroke:#333;
14.     class US,OS,PS,IS microservice;

复制代码

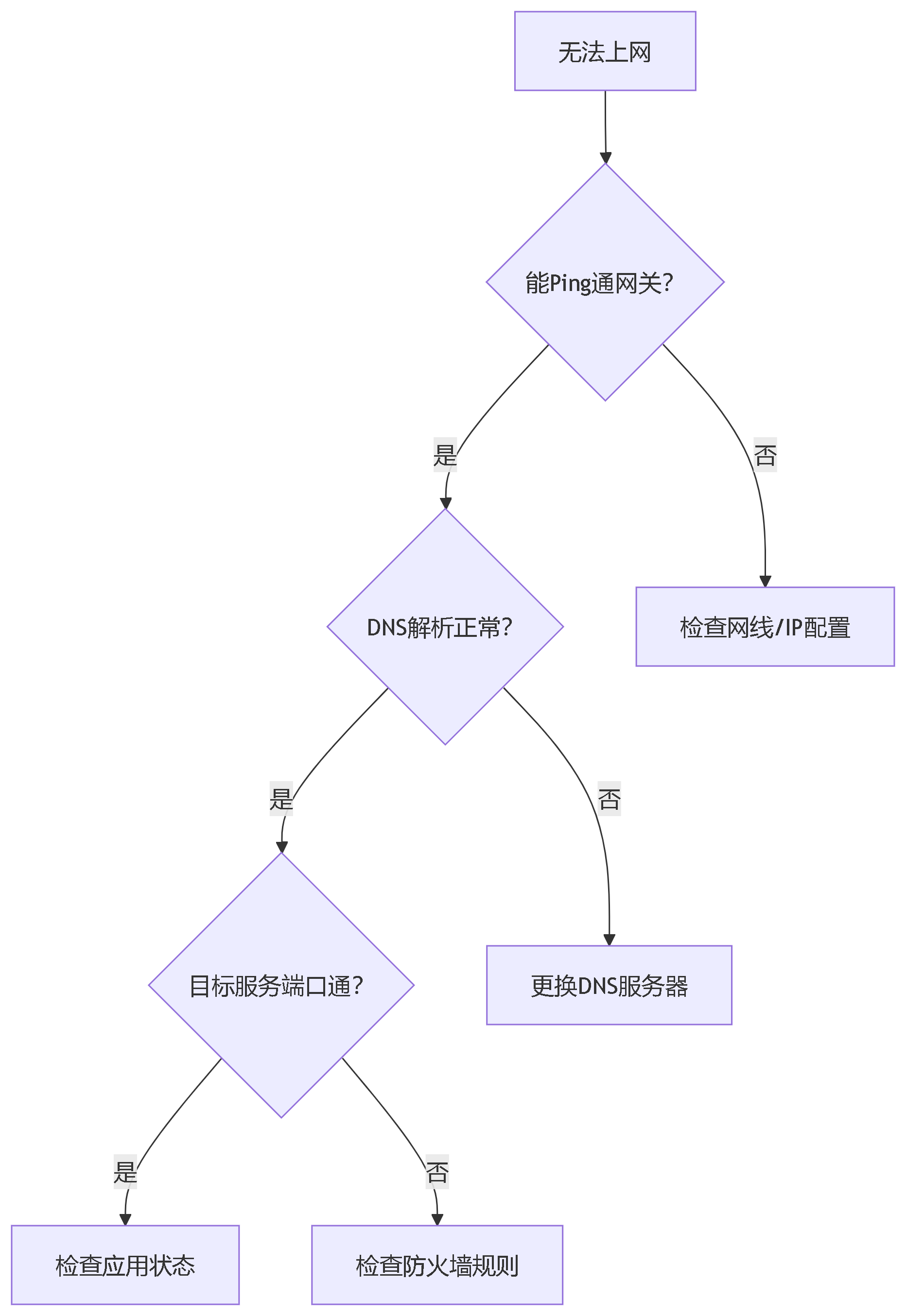

案例3：故障排查决策树

描述词：

"创建网络故障诊断决策树：从'无法上网'开始，包含Ping测试、DNS检查、路由追踪等诊断节点"

DeepSeek生成：

1. graph TD
2.     Start[无法上网] --> Step1{能Ping通网关？}
3.     Step1 -->|是| Step2{DNS解析正常？}
4.     Step1 -->|否| Step3[检查网线/IP配置]
5.     Step2 -->|是| Step4{目标服务端口通？}
6.     Step2 -->|否| Step5[更换DNS服务器]
7.     Step4 -->|是| Step6[检查应用状态]
8.     Step4 -->|否| Step7[检查防火墙规则]

复制代码

四、高阶技巧：让图表会说话

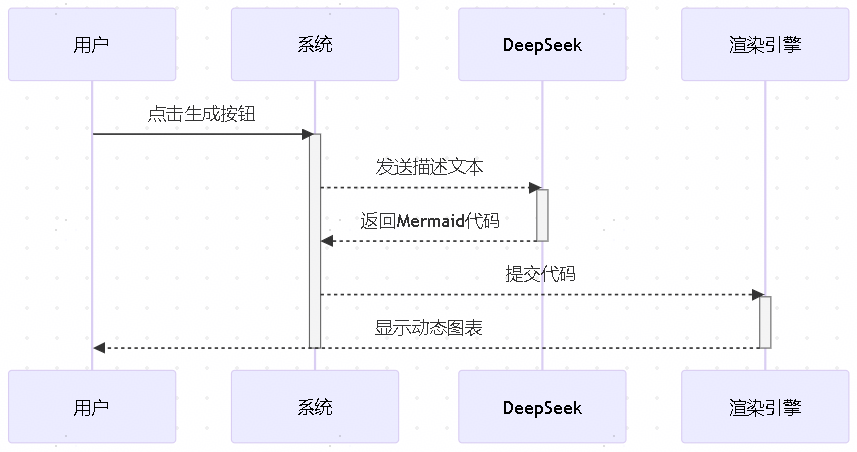

1. 动态交互增强

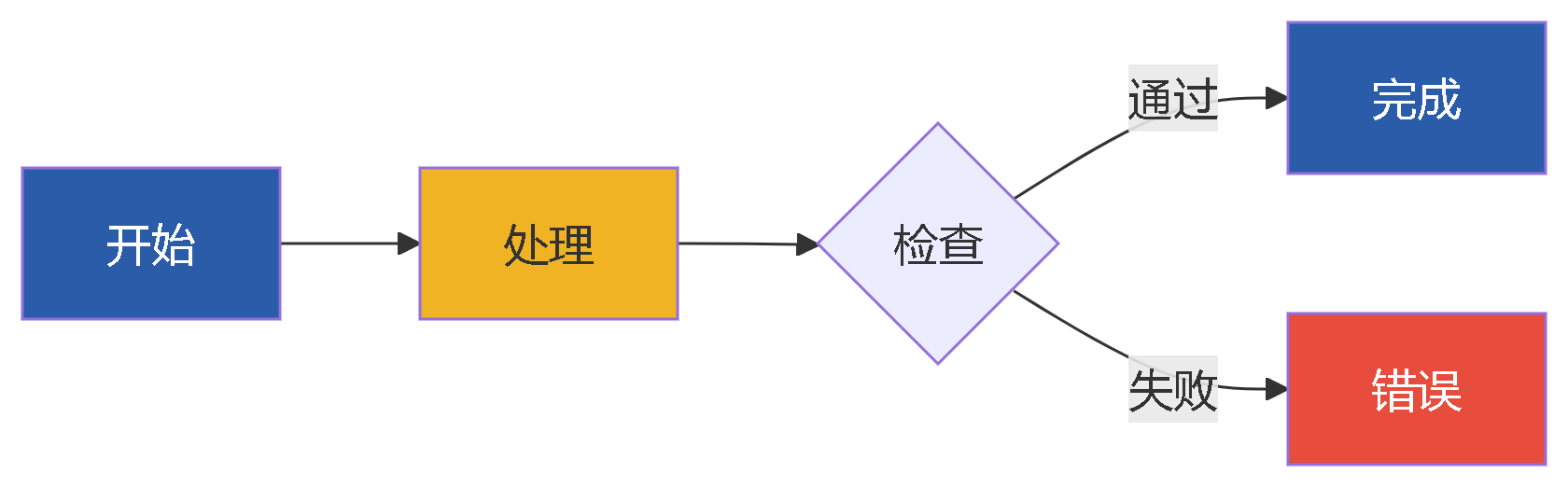

2. 企业配色方案

描述词：

"使用公司VI色：主色#2A5CAA，辅助色#F0B323，错误状态用#E74C3C"

DeepSeek生成：

1. graph LR
2.     classDef primary fill:#2A5CAA,color:white;
3.     classDef secondary fill:#F0B323;
4.     classDef error fill:#E74C3C,color:white;
5.
6.     A[开始]:::primary --> B[处理]:::secondary
7.     B --> C{检查}
8.     C -->|通过| D[完成]:::primary
9.     C -->|失败| E[错误]:::error

复制代码

3. 跨图表链接

描述词：

"创建两个关联流程图，点击'详细设计'跳转到子流程图"

DeepSeek生成：

1. graph TB
2.     A[需求分析] --> B[系统设计]
3.     B --> C[详细设计]
4.     click C "diagram2.html" _blank

复制代码

五、企业落地实施路线

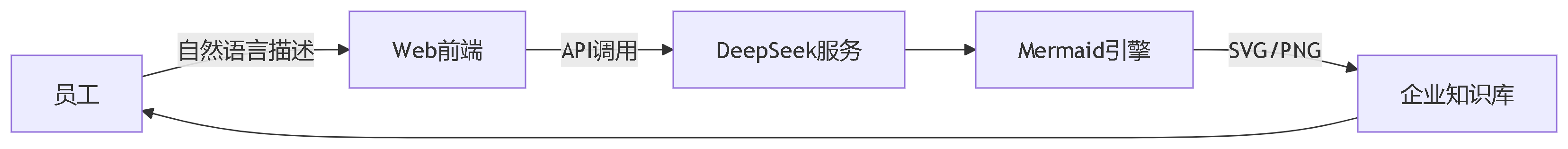

部署架构：

培训计划：

• 基础语法训练

• 业务场景实践

• 复杂系统建模


六、效能对比报告

指标传统方式DeepSeek+Mermaid提升率图表创建时间45分钟3分钟1500%修改迭代成本高极低∞跨部门理解度60%95%58%版本一致性易出错100%一致-

某500强企业实测：IT部门流程图制作工时从每月1200小时降至150小时

立即行动指南：

• 打开DeepSeek聊天窗口

• 输入：


1. 请生成Mermaid代码：
2. [在此粘贴你的流程图描述]

复制代码

• 复制生成的代码到支持Mermaid的平台：



  • VS Code（安装Mermaid插件）

  • GitHub/GitLab Markdown

  • Mermaid Live Editor（在线编辑器）



• Mermaid 语法文档


最佳实践：企业可部署私有化DeepSeek服务+内部Mermaid渲染平台，实现全自动文档生产流水线
