Visio画图心得

关于Visio画图时的心得

1、关于对齐

我之前常常是在visio中视图里打开网格，然后根据网格来对齐框框，但是其实网格旁边的参考线用于对齐更好用。

• 首先，打开在视图选项卡里勾上参考线。




• 然后因为要根据什么东西对齐，这里我通常是选择根据连接点对齐。所以打开连接点

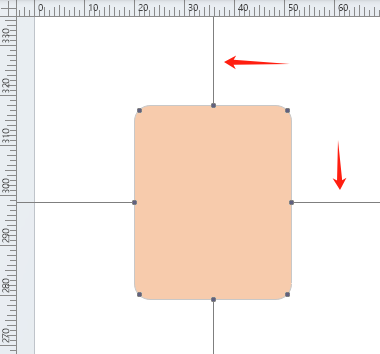

• 然后想根据矩形中间进行对齐，或对其他形状添加连接点时都可以，从标尺处拉取水平参考线和垂直参考线

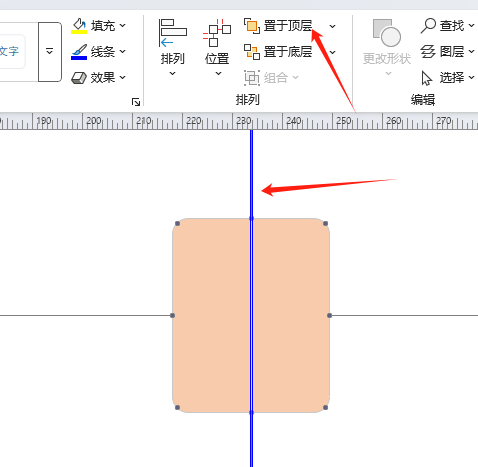

• 然后对齐中间或任意参考点就行，就会多两根黑线，一般这个线是置于底层，可以调到顶层。

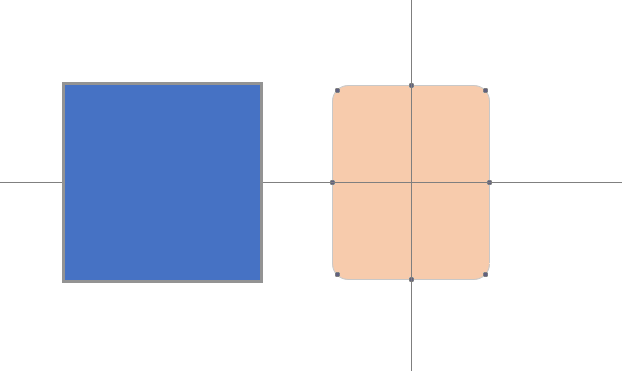

如下

• 然后添加其他形状进行对齐

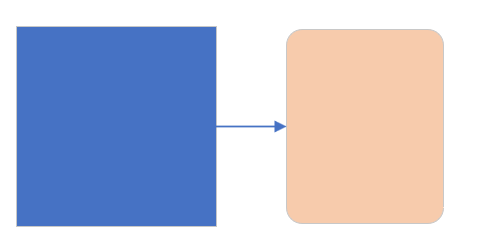

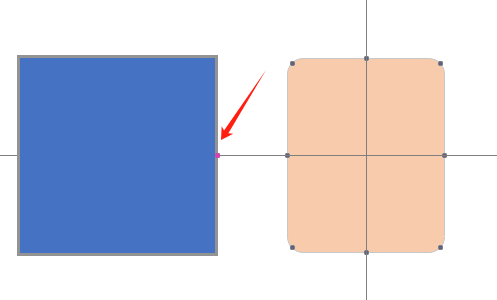

• 添加连接点，打开连接点，然后选中想要添加连接点的形状，再按住ctrl 用鼠标添加连接点，鼠标移动到参考线附近时会直接对齐到参考线上。这样之后增加连接线时就很方便了。不用担心横线会歪。








2、关于多头连接线

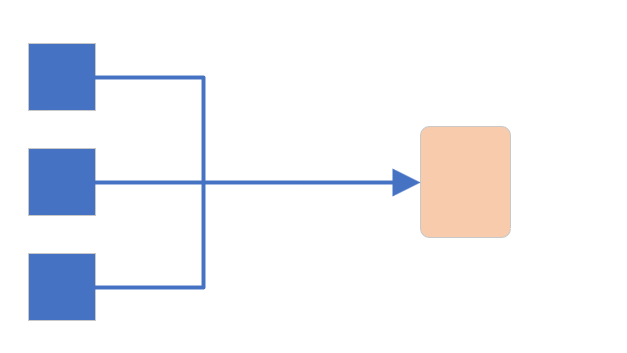

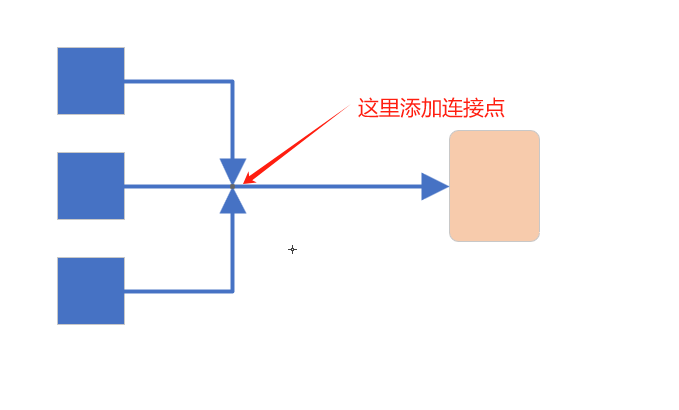

我们可以在直的连接线里添加连接点，然后其他连接线从这个直连接线的连接点里引出，就不用从形状中引出，防止有时候，多个连接线重合时变粗。

• 多出




• 多入

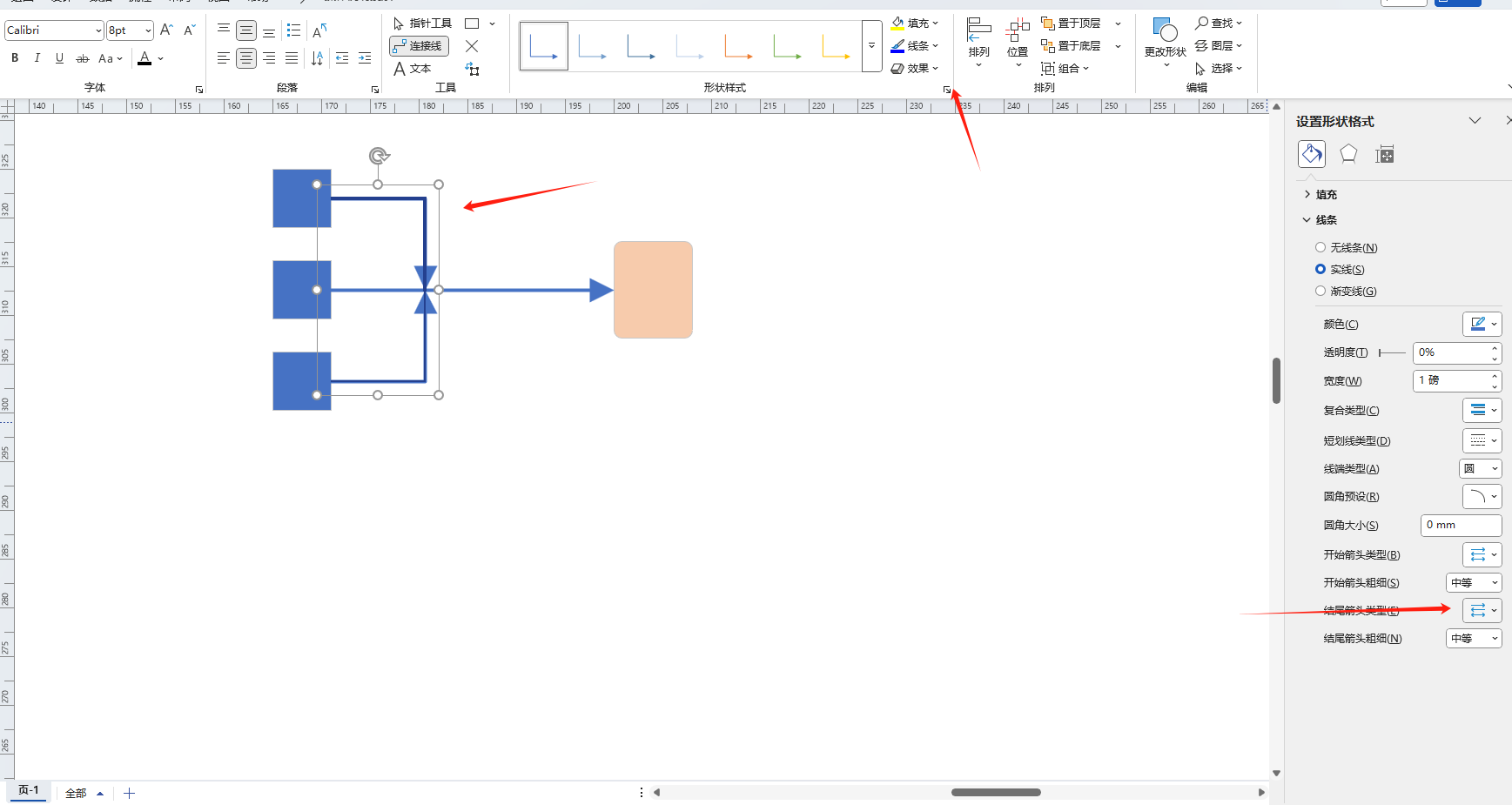

  再把另外两根线的箭头取消
