这也行？按键动作模式识别也能用贝叶斯？

首发于21ic论坛

前言

之前学习了贝叶斯更新的相关内容，正好现在也在玩开发板，板子上面有几个小的单击按键，一般识别按键动作的做法就很简单，不是中断就是查询，基本都是靠边沿或者电平的状态来进行的，这一套就很无聊，没有实现的欲望，所以想用点不一样的方法。
这就有了本片文章的出现，基于朴素贝叶斯分类，使用滑动窗口捕捉电平序列，提取特征进行模式识别，理想情况下识别效果杠杠的，但是出现边界以及混合的情况，效果一言难尽，目前水平不够，这应该也是后续需要解决的主要问题了。
技术要点

核心原理

• 贝叶斯定理


本文实现的方法基于朴素贝叶斯分类器，主要就是两方面内容：贝叶斯定理与条件独立假设，涉及的概念有先验概率、后验概率和条件概率，其中先验和条件概率都是提前准备好的，可以是主观经验的，也可以是统计量化的，而贝叶斯定理中的条件概率(不是后验概率)，又称为似然概率。
这个方法的基本思想是：对于给定的待分类项(就是窗口中的电平序列)，求解当这个待分类项出现时，各个已经定义过的模式类别出现的概率，哪个概率最大，那么这个待分类项就属于哪个模式。
在开始分类之前需要一些必要的准备工作：

• 定义有哪些模式类别，这些模式边界要明确，不然不容易分析特征

• 定义这些模式的特征属性，这些属性在不同模式下的表现是不同的，这是识别的关键，对应了贝叶斯定理中的似然概率


• 滑动窗口


这里的窗口是实时更新的窗口，老数据移出，新数据加入，滑动窗口确定电平序列数据的范围，只有处在窗口中的序列数据才会得到特征提取的机会，它的长度与序列的时间长度成比例，也就是说采样频率会影响到窗口时效性。
它需要考虑的问题是怎么捕捉到完整的信号，对应于滑动的步长，以及特征提取的周期。
基本步骤

通过以下步骤实现按键动作模式识别：

• 滑动窗口采集：使用固定大小的滑动窗口持续采集按键状态数据

• 特征提取：从窗口数据中提取多个维度的特征

• 概率计算：基于先验概率和似然概率计算后验概率

• 模式判断：根据后验概率和阈值确定当前按键模式


具体实现

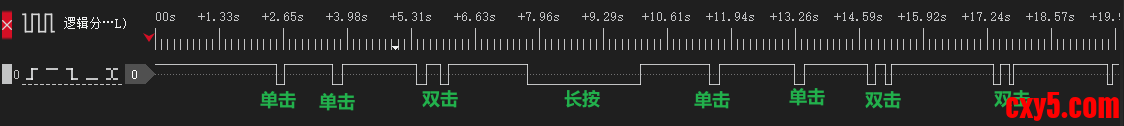

为了验证设想的可行性，通过逻辑分析仪记录按键的引脚电平变化，低电平表示按键按下，高电平表示无按键动作，采样率1MHz，时长20s，在后面的实验中，认为序列是连续的，这就是电平序列的来源，具体序列如下图所示：

上面记录的数据可以作为一个样本，我通过观察和测量确定了几种模式，以及一些帮助识别的特征属性，在实验过程中使用python进行了方法验证。
模式定义

我在设计过程中定义了四种按键模式，分别如下：

• 无效：无有效按键动作

• 单击：单次短暂按键动作

• 双击：快速连续两次按键动作

• 长按：持续时间较长的按键动作


动作的实施都是通过一个单按键来进行的，其中单击和双击涉及到电平的较快速变化，是识别的难点
特征选择

基于对提取的特征包括：

• 高电平占比：窗口内高电平信号的比例

• 上升沿数量：信号从低到高的转换次数

• 下降沿数量：信号从高到低的转换次数

• 最长连续高电平持续时间：窗口内持续高电平的最长时间


概率模型

• 先验概率：初始假设四种模式等概率出现，即每个模式的先验都是0.25。并且和一般的贝叶斯方法不同的是，在实现过程中认为先验是不需要更新的，也就是在每一次识别时认为每个模式都是等概率出现的，没有转移概率或者历史因素影响

• 似然概率：基于特征分布参数计算观测到当前特征的概率，其中的分布参数是根据实际捕捉的序列数据来设计的，概率分布模型采用正态分布来近似，需要均值和标准差，统一使用概率密度表达似然结果



  • 高电平占比的分布参数



    • 无效：0.05，0.2

    • 单击：0.2，0.2

    • 双击：0.3，0.2

    • 长按：0.9，0.2



  • (上升沿/下降沿)数量的分布参数



    • 无效：0.1，0.3

    • 单击：1，0.3

    • 双击：2，0.3

    • 长按：0.7，0.3



  • 最长高电平持续时间的分布参数



    • 无效：0，2

    • 单击：0.2，5

    • 双击：0.17，3

    • 长按：0.9，10





• 后验概率：使用贝叶斯公式计算各模式的后验概率，先计算提取的特征在每个模式下的联合似然，基于条件独立假设，可以直接相乘，然后计算后验并归一化可得最终的概率表


代码实现

• 数据采集与预处理


把逻辑分析仪中的数据导出为csv文件，代码首先实现了 read_sigrok_csv_simple 函数，用于读取 sigrok CSV 格式的按键数据：

1. def read_sigrok_csv_simple(filename):
3.     time_data = []
4.     signal_data = []
6.     with open(filename, 'r', newline='') as csvfile:
8.         reader = csv.reader(csvfile)
10.         for row in reader:
12.             # 跳过注释行和空行
14.             if not row or row[0].startswith(';'):
16.                 continue
18.             # 确保行有两个列
20.             if len(row) >= 2:
22.                 try:
24.                     time_val = float(row[0])
26.                     data_val = float(row[1])
28.                     time_data.append(time_val)
30.                     signal_data.append(data_val)
32.                 except ValueError:
34.                     # 跳过无法转换为数字的行
36.                     continue
38.     return time_data, signal_data

复制代码

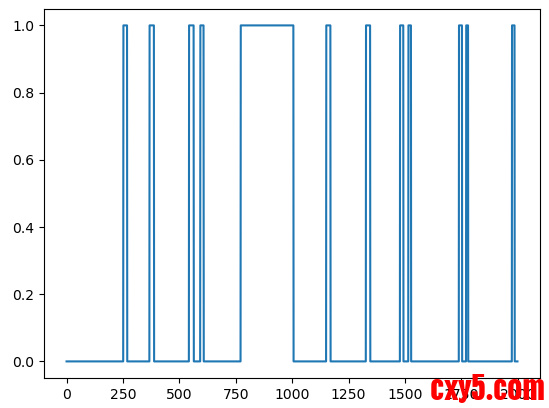

该函数读取 CSV 文件中的时间戳和信号值，返回两个列表分别存储时间数据和信号数据，通过plot输出采样的数据图如下所示：

• 识别器类设计


核心实现是 BayesianButtonRecognizer 类，用于实现基于贝叶斯分类的按键模式识别：

1. class BayesianButtonRecognizer:
3.     """基于滑动窗口和贝叶斯更新的按键模式识别器"""
5.     def __init__(self, window_size=20, sample_interval=0.01,
7.     threshold=0.7):
9.         """
11.         初始化识别器
13.         Args:
15.             window_size: 滑动窗口大小
17.             sample_interval: 采样间隔(秒)
19.             threshold: 判定阈值
21.         """
23.         self.window_size = window_size
25.         self.sample_interval = sample_interval
27.         self.threshold = threshold
29.         # 滑动窗口存储最近的观测序列
31.         self.window = deque(maxlen=window_size)
33.         # 模式类别
35.         self.modes = ['无效', '单击', '双击', '长按']
37.         # 先验概率 - 初始等可能
39.         self.prior = np.array([0.25, 0.25, 0.25, 0.25])
41.         # 特征提取相关的参数(单位:采样点数)
43.         self.short_press_max = 15  # 短按最大持续时间
45.         self.long_press_min = 30    # 长按最小持续时间
47.         self.double_click_interval = 10  # 双击间隔阈值
49.         # 初始化特征分布参数(基于物理理解预设)
51.         self._init_feature_distributions()
53.         # 特征权重
55.         self.featwight={
57.             "无效":np.array([1.2,0.8,0.8,1.2]),
59.             "单击":np.array([1,1.2,1.2,1]),
61.             "双击":np.array([1,1.2,1.2,0.8]),
63.             "长按":np.array([1.2,0.8,0.8,1.2])
65.         }

复制代码

• 特征分布初始化


识别器初始化时设置了各模式下特征的概率分布参数：

1. def _init_feature_distributions(self):
3.     """初始化各模式下特征的概率分布参数"""
5.     # 高电平占比的分布参数
7.     self.high_ratio_params = {
9.         '无效': 0.05,   # 无效时高电平占比很低
11.         '单击': 0.2,    # 单击时有短暂高电平
13.         '双击': 0.3,    # 双击时高电平占比稍高
15.         '长按': 0.9     # 长按时高电平占比很高
17.     }
19.     # 上升沿数量的分布参数
21.     self.rise_count_params = {
23.         '无效': 0.1,    # 无效时几乎无上升沿
25.         '单击': 1,    # 单击时有1个上升沿
27.         '双击': 2,    # 双击时有2个上升沿
29.         '长按': 0.7     # 长按有1个上升沿
31.     }
33.     # 最长高电平持续时间的分布参数(正态分布:均值,标准差)
35.     self.max_duration_params = {
37.         '无效': (0, 2),     # 无效时持续时间很短
39.         '单击': (0.2, 5),     # 单击中等持续时间
41.         '双击': (0.17, 3),     # 双击每次按下时间短
43.         '长按': (0.9, 10)    # 长按持续时间长
45.     }

复制代码

• 特征提取


从滑动窗口数据中提取特征，其中高电平占比是通过求序列平均值来获得的，然后边沿计数对应了记录序列跳变数量，最长高电平时间通过记录连续高电平时长获取：

1. def extract_features(self, window_data):
3.     """从滑动窗口数据中提取特征"""
5.     if len(window_data) == 0:
7.         return None
9.     data = np.array(window_data)
11.     # 特征1: 高电平占比
13.     high_ratio = np.mean(data)
15.     # 特征2: 上升沿数量(0->1的变化)
17.     rises = 0
19.     for i in range(1, len(data)):
21.         if data[i-1] == 0 and data[i] == 1:
23.             rises += 1
25.     # 特征3: 下降沿数量(1->0的变化)
27.     falls = 0
29.     for i in range(1, len(data)):
31.         if data[i-1] == 1 and data[i] == 0:
33.             falls += 1
35.     # 特征4: 最长连续高电平持续时间
37.     max_duration = 0
39.     current_duration = 0
41.     for val in data:
43.         if val == 1:
45.             current_duration += 1
47.             max_duration = max(max_duration, current_duration)
49.         else:
51.             current_duration = 0
53.     return {
55.         'high_ratio': high_ratio,
57.         'rise_count': rises,
59.         'fall_count': falls,
61.         'max_duration': max_duration
63.     }

复制代码

• 似然概率计算


计算给定模式下观测到特征值的似然概率，即条件概率，通过上面定义的分布参数，使用正态分布近似，在python中通过stats.norm.pdf求特征对应每个模式的似然程度，然后基于条件独立的假设，求解联合似然，表示样本对某一模式的最终似然结果：

1. def calculate_likelihood(self, features, mode):
3.     """计算给定模式下观测到特征值的似然概率"""
5.     if features is None:
7.         return 1.0  # 无特征时返回中性似然
9.     # 使用概率密度函数计算各特征的似然
11.     likelihoods = []
13.     # 1. 高电平占比的似然
15.     target_ratio = self.high_ratio_params[mode]
17.     # 使用正态分布近似, 标准差根据经验设定
19.     like_ratio = stats.norm.pdf(features['high_ratio'],
21.                               target_ratio, 0.2)
23.     likelihoods.append(like_ratio + 1e-10)  # 避免零
25.     # 2. 上升沿数量的似然
27.     target_rises = self.rise_count_params[mode]
29.     like_rises = stats.norm.pdf(features['rise_count'],
31.     target_rises,0.3)
33.     likelihoods.append(like_rises + 1e-10)
35.     # 3. 下降沿(同上升沿)数量的似然
37.     target_falls = self.rise_count_params[mode]
39.     like_falls = stats.norm.pdf(features['fall_count'],
41.     target_falls,0.3)
43.     likelihoods.append(like_falls + 1e-10)
45.     # 4. 最长持续时间的似然(使用正态分布)
47.     target_dur, std_dur = self.max_duration_params[mode]
49.     target_dur *= self.window_size
51.     like_duration = stats.norm.pdf(features['max_duration'],
53.                                  target_dur, std_dur)
55.     likelihoods.append(like_duration + 1e-10)
57.     # 组合各特征的似然(假设特征条件独立)
59.     total_likelihood = np.prod(np.array(likelihoods))
61.     print("特征在mode[%s]的似然："%{mode},likelihoods,"最终联合似然:%.
63.     3f"%total_likelihood)
65.     return total_likelihood

复制代码

• 滑动窗口更新


1. def slide_window(self,io_state):
3.     # 移除最旧的值
5.     self.window.popleft()
7.     # 将新观测值加入滑动窗口
9.     self.window.append(io_state)

复制代码

• 信念更新与模式判断


计算完样本对每个模式的似然后，就于先验概率相乘，就得到了后验概率，然后归一化得到最终结果，同时使用阈值判定机制，当最大后验超过判定阈值后，才会识别具体模式，否则就是不确定

1. def update_belief(self, io_state):
3.     """根据新观测值更新信念"""
5.     # 提取当前窗口的特征
7.     features = self.extract_features(self.window)
9.     print("特征提取：",features)
11.     # 计算各模式的似然
13.     likelihoods = np.array([self.calculate_likelihood(features,
15.     mode)
17.                           for mode in self.modes])
19.     # 贝叶斯更新: 后验 ∝ 似然 × 先验
21.     unnormalized_posterior = likelihoods * self.prior
23.     evidence = np.sum(unnormalized_posterior)
25.     if evidence > 0:
27.         posterior = unnormalized_posterior / evidence
29.     else:
31.         posterior = self.prior.copy()
33.     # 更新先验(用于下一次迭代)
35.     # self.prior = posterior
37.     # 判断当前模式
39.     best_mode_idx = np.argmax(posterior)
41.     best_prob = posterior[best_mode_idx]
43.     print("后验：",posterior)
45.     if best_prob > self.threshold:
47.         detected_mode = self.modes[best_mode_idx]
49.     else:
51.         detected_mode = '不确定'
53.     return detected_mode, posterior

复制代码

• 主函数与演示


因为定义了高电平为有效电平，但实际中低电平，或者说下降沿是按键动作的反应，所以处理数据序列时做了相应的取反处理。

1. if __name__ == "__main__":
3.     DeltaT = 0.01 # 采样间隔
5.     UnitTime = 1e-06 # 原始数据点的时基
7.     SampleInterval = math.floor(DeltaT / UnitTime)
9.     filename = "key_data_20s_all.csv"  # 逻辑分析仪导出的数据
11.     recognizer = BayesianButtonRecognizer(window_size=100,
13.     threshold=0.8)
15.     recognizer.reset()
17.     time_data, signal_data = read_sigrok_csv_simple(filename)
19.     print(f"成功读取数据，共 {len(time_data)} 个数据点")
21.     print(f"时间范围: {time_data[0]}s 到 {time_data[-1]}s")
23.     plt.figure(1)
25.     sample_data = []
27.     res_data = []
29.     sample_num = math.floor(len(signal_data) / SampleInterval)
31.     print("sample size is:",sample_num)
33.     for i in range(sample_num-1):
35.         sample_data.append(int(not signal_data[SampleInterval*i]))
37.         recognizer.slide_window(int(not signal_data
39.         [SampleInterval*i]))
41.         if i%recognizer.window_size==0:
43.             res,postrior=recognizer.update_belief(i)
45.             if(res not in["不确定","无效"]):
47.                 res_data.append(res)
49.             print("win[%d]:"%i,res)
51.             plt.plot(recognizer.window)
53.             plt.show()
55.     plt.figure(1)
57.     plt.plot(sample_data)
59.     plt.show()
61.     print(res_data)

复制代码

当窗口中样本序列是理想情况时，识别效果相当好：
无效样本示例：

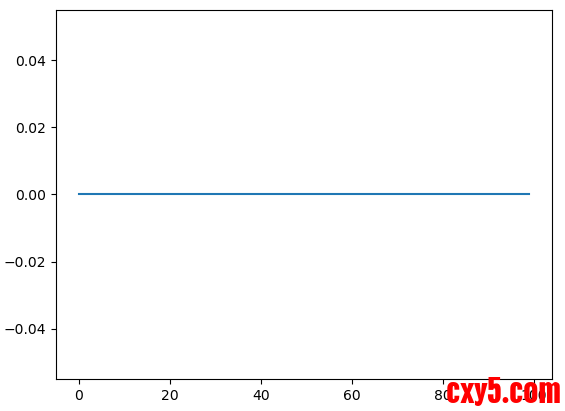

上图是一个无效按键样本序列图，保持无效电平，没有边沿变化。下图给出了识别的过程和结果：

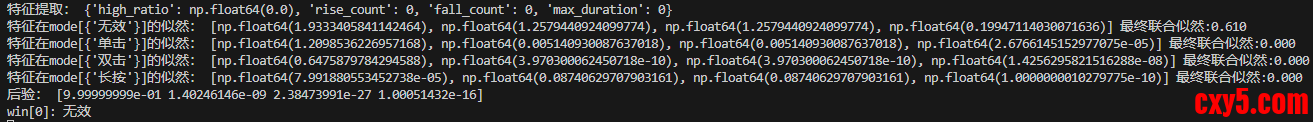

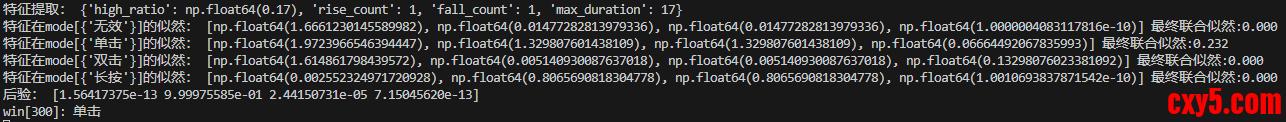

可以看到特征提取的信息是正确的，高电平占比为0，边沿计数为0，最长高电平延时为0，在各个模式的似然列表中，给出了对应的似然结果，同时从列数据对比来看，也可以直接从数值上看出样本特征更偏向哪个模式，最终的后验结果，确实是无效模式的概率最高，即判定窗口中的序列为无效。
单击样本示例：

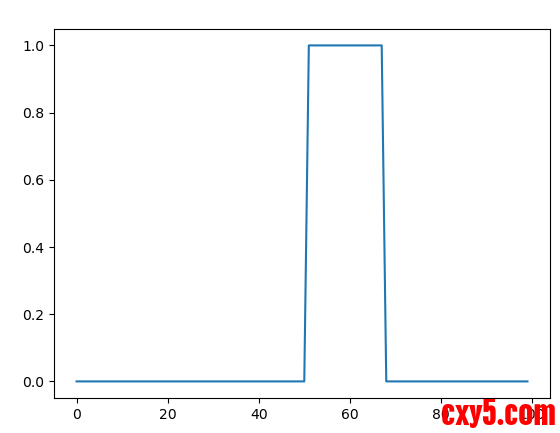

上图是一个单击按键样本序列图，有边沿变化，一个上升沿，一个下降沿，高电平占比大约0.2。下图给出了识别的过程和结果：

可以看到特征提取的信息是正确的，最终的识别结果也是正确的
双击样本示例：

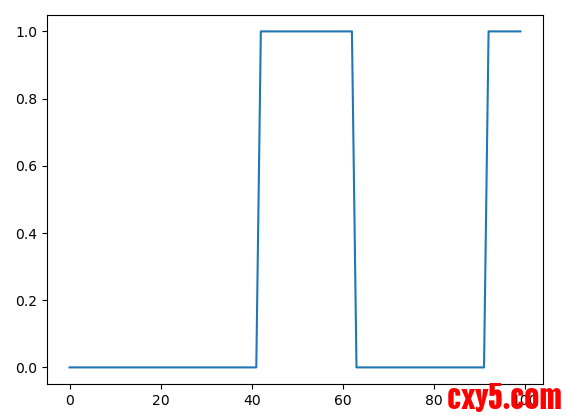

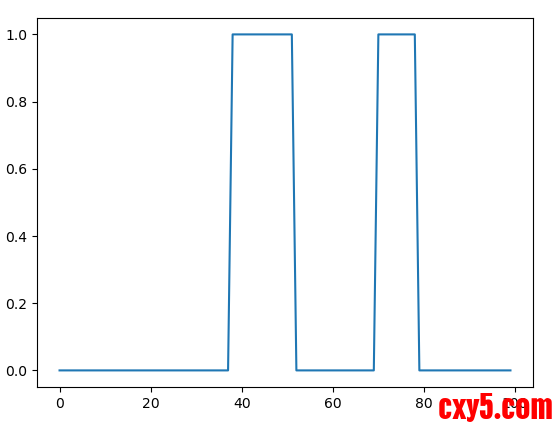

上图是一个双击样本的示例图，可以看到由两个高电平组成，下图给出识别过程和结果：

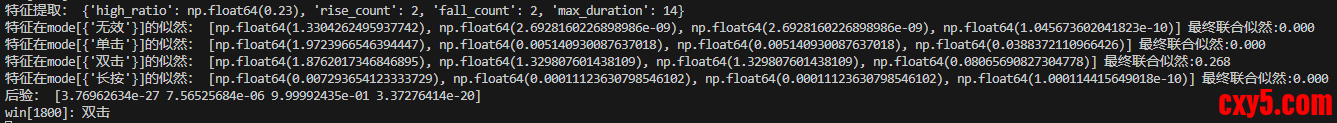

可以看出特征提取信息正确，有两个上升沿和两个下降沿，然后最终的后验概率中也是双击的概率最大，并且超过阈值判定正确。
下面给出一些因为信号完整性缺失造成的误判示例。
边界双击情况示例：

上图中可以看出很明显是一个双击的动作，但是由于窗口长度固定的原因，导致一部分序列缺失，下图给出识别结果：

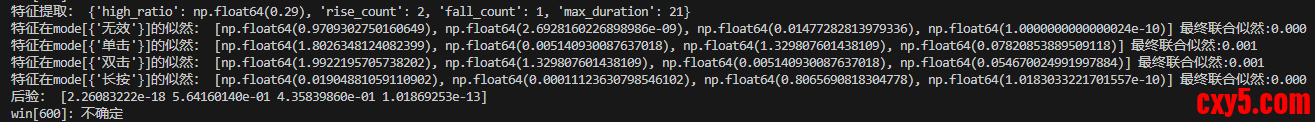

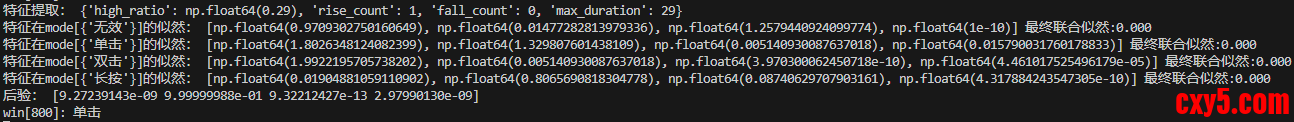

特征提取的信息倒是正确的，识别出下降沿只有1个，在计算似然过程中，相应位置的似然结果也反应了这一点，最终的后验表中可以看到前两个大的概率是单击和双击，但是都没超过阈值，所以判定为不确定
边界单击情况示例：

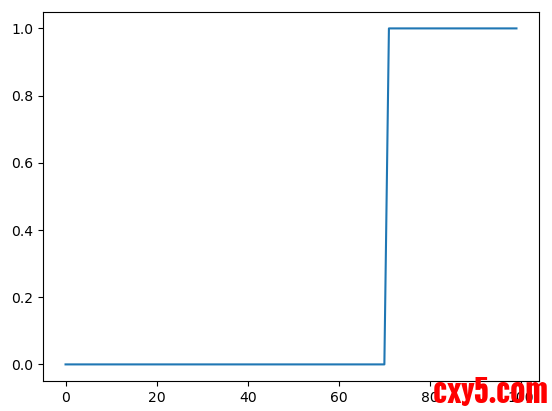

可以看出这个情况像是单击，但是实际上是一段长按序列，下图给出识别过程：

特征信息提取是正确的，然后似然结果都偏低，表示不偏向某一个模式，但在最终的后验结果中单击的后验概率异常的高，应该是在归一化过程中，单击概率占比比其他概率大很多导致的，这也是同样的问题，也就是信号完整性缺失导致了误判
总结

在这次实验中，基于朴素贝叶斯分类方法，通过滑动窗口采集数据、提取多维度特征、计算概率分布和应用贝叶斯更新，学到了不少，也融合了很多内容，算是一次不小的学习体验吧，虽然目前测试下来效果有限，还无法真正用在项目中，也总结了一些不足的地方。
比如信号完整性保证不了，不同特征属性对不同模式的权重实际并不一致等，这些都是需要解决的问题，虽然对现在的我来说很困难，但探索新方法的过程还是蛮喜欢的，也可能是对现有方法的审美疲劳导致的吧。
但有一说一，传统的方法，还是简单高效的，也不涉及到什么数学的内容，全凭逻辑加判断就可以搞定了，真是省时省力啊。
