【节点】[Adjustment-ChannelMixer节点]原理解析与实际应用

【Unity Shader Graph 使用与特效实现】专栏-直达

在Unity URP（Universal Render Pipeline）渲染管线中，ShaderGraph的ChannelMixer节点是实现颜色通道精确控制的核心工具。该节点通过调整输入通道对输出通道的贡献比例，为开发者提供了从基础颜色校正到复杂风格化效果的强大视觉变换能力。它不仅支持线性颜色空间的转换，还能灵活处理通道分离和重组，是创建自定义视觉效果不可或缺的组件。在游戏开发、影视后期和交互式媒体中，ChannelMixer节点广泛应用于优化色彩表现、实现艺术化渲染以及提升整体视觉沉浸感。
节点基础概念与功能

核心作用

ChannelMixer节点本质上是一个颜色通道混合器，允许开发者通过调整输入通道（红、绿、蓝）对输出通道（红、绿、蓝）的贡献比例，实现多样化的颜色变换效果。这种线性变换机制使节点能够灵活应对颜色空间转换和通道分离重组等任务。例如，在图像处理中，开发者可利用该节点模拟传统摄影中的色彩滤镜效果，或为场景添加独特的色调映射，从而增强视觉叙事。此外，节点支持实时预览，帮助开发者在设计阶段快速迭代和优化参数设置。
端口与参数详解

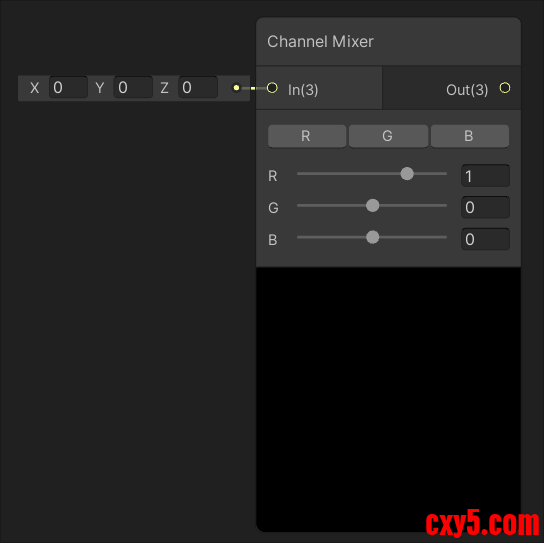

• 端口配置：



  • In：输入值，类型为Vector3，代表原始颜色通道的输入。该端口通常连接纹理采样节点或其他颜色源，确保输入数据的准确性和一致性。

  • Out：输出值，类型为Vector3，代表混合后的颜色通道输出。输出结果可直接用于后续的着色器计算，如光照模型或后期处理。



• 控制参数：



  • 切换按钮阵列（R、G、B）：用于选择要编辑的输出通道。例如，选择红色输出通道时，开发者可以调整绿色和蓝色输入对该通道的贡献，实现精确的色彩平衡。

  • 滑动条（R、G、B）：控制输入红色、绿色、蓝色通道对所选输出通道的贡献，范围介于-2和2之间。负值表示反向贡献（如反转色调），正值表示正向贡献（如增强饱和度）。这种宽范围设计允许开发者实现从细微调整到极端艺术效果的多样化操作。




数学原理与代码实现

线性变换核心逻辑

ChannelMixer节点的核心逻辑基于线性变换的矩阵运算。每个输出通道的最终值是其对应输入通道贡献值的线性组合，这种运算方式确保了颜色变换的平滑性和可预测性。具体而言，输出通道的值通过点积计算得出，其中输入向量与预定义的贡献向量相乘，生成新的颜色输出。该机制类似于图像处理中的颜色矩阵变换，但提供了更高的灵活性和实时控制能力，适用于动态场景和交互式应用。
生成代码解析

节点生成的代码示例展示了其内部实现机制：

1. _ChannelMixer_Red = float3(OutRedInRed, OutRedInGreen, OutRedInBlue);
2. _ChannelMixer_Green = float3(OutGreenInRed, OutGreenInGreen, OutGreenInBlue);
3. _ChannelMixer_Blue = float3(OutBlueInRed, OutBlueInGreen, OutBlueInBlue);
5. void Unity_ChannelMixer_float(float3 In, float3 _ChannelMixer_Red, float3 _ChannelMixer_Green, float3 _ChannelMixer_Blue, out float3 Out)
6. {
7.     Out = float3(
8.         dot(In, _ChannelMixer_Red),
9.         dot(In, _ChannelMixer_Green),
10.         dot(In, _ChannelMixer_Blue)
11.     );
12. }

复制代码

这段代码通过点积运算实现了输入通道与输出通道贡献值的线性组合，最终生成混合后的颜色输出。例如，如果设置红色输出通道的贡献向量为(0.5, 0.3, 0.2)，则输出红色值将是输入红色乘以0.5、输入绿色乘以0.3和输入蓝色乘以0.2的总和。这种实现方式不仅高效，还易于集成到自定义着色器中，为高级视觉效果开发提供基础。
实用应用场景

基础颜色校正

• 灰度图转换：通过调整各通道贡献比例，将彩色图像转换为灰度图像。例如，设置红色、绿色和蓝色通道的贡献分别为0.299、0.587和0.114，可以模拟人眼对亮度的感知，生成自然的黑白效果。

• 色彩偏移效果：通过改变特定通道的贡献值，实现整体或局部的色彩偏移效果。例如，增加蓝色通道的贡献可以营造冷色调氛围，适用于雪景或水下场景，而减少红色贡献则可能模拟复古滤镜。


高级视觉效果

• 通道分离与重组：通过精确控制各通道贡献比例，实现通道分离和重组效果，为故障艺术风格提供基础。例如，在故障艺术中，开发者可以暂时分离红色和绿色通道，然后错位重组，创造出数字失真般的视觉冲击。

• 故障艺术(Glitch Effect)：结合通道分离和重组技术，创造出独特的故障艺术视觉效果。这种效果常用于科幻游戏或音乐视频中，通过动态调整贡献参数，模拟信号干扰或系统崩溃的瞬间。


性能优化应用

• 移动端色彩压缩：通过调整通道贡献比例，实现色彩空间的压缩，从而优化移动端设备的性能表现。例如，降低高动态范围颜色的贡献值，可以减少GPU负载，同时保持视觉质量，适用于大规模开放世界游戏。


使用技巧与注意事项

可视化调试方法

• 利用ShaderGraph的预览功能，实时查看通道混合效果，便于调整参数和优化结果。例如，在节点属性面板中，开发者可以拖动滑动条并立即观察颜色变化，避免反复编译着色器。

• 通过节点折叠功能，隐藏未连接的端口，简化视图并提高调试效率。这在复杂着色器图中尤为重要，有助于专注于关键参数设置。


性能考量

• 在移动端设备上使用ChannelMixer节点时，需注意其计算复杂度对性能的影响。通过合理设置参数和优化节点连接，可以降低性能消耗。例如，避免在每帧中频繁更新贡献值，或使用LOD（Level of Detail）技术动态调整混合精度。

• 避免在实时渲染中过度使用高精度的通道混合操作，以保持流畅的帧率表现。建议在预计算或离线渲染中应用复杂变换，而在移动端优先使用简化版本。


常见问题解决方案

• 颜色溢出(超过 [0,1] 范围)：通过调整滑动条参数，确保贡献值在合理范围内，避免颜色溢出问题。例如，使用Clamp节点限制输出值，或通过后期处理校正超出范围的颜色。

• 视觉效果与预期不符：检查节点连接和参数设置，确保输入输出通道正确对应，并利用预览功能进行实时验证。如果问题持续，可以尝试重置节点或参考Unity官方文档中的最佳实践指南。


进阶应用：自定义颜色空间创建

案例：创建艺术化色调映射空间

通过ChannelMixer节点，开发者可以创建自定义的颜色空间，实现独特的色调映射效果。例如，通过调整各通道贡献比例，可以创造出暖色调或冷色调的视觉效果，增强场景的氛围和情感表达。在一个森林场景中，增加绿色和黄色通道的贡献可以模拟阳光透过树叶的温暖感，而降低这些贡献则可能营造出阴冷神秘的氛围。这种应用不仅提升了视觉艺术性，还支持跨平台一致性，确保在不同设备上呈现统一的色彩体验。
与其他节点的组合使用

• 通道混合器 + 纹理采样：结合纹理采样节点，可以实现基于纹理的通道混合效果，为材质增添更多细节和层次感。例如，使用一张噪声纹理控制贡献值，可以生成动态的色彩变化，模拟天气或时间流逝。

• 通道混合器 + 法线贴图：通过将通道混合器与法线贴图节点结合使用，可以创造出复杂的表面光照效果，增强物体的立体感和真实感。在一个角色模型中，通过调整通道贡献，可以高亮或阴影特定区域，突出肌肉轮廓或服装细节。
