Windows集成笔设备一般是指屏（数字化仪/笔数字化转换器）和笔（笔传感器）构成的整体。屏、笔、主机之间的连接包含了屏与笔的连接、屏与主机的连接、笔与主机的连接，集成笔的主要功能由屏与笔的连接和屏与主机的连接来实现，笔与主机的连接可以实现一些可选的扩展功能。
屏与主机的连接
屏通过USB或I2C或SPI（或其他能够提供兼容的HID驱动的总线），使用HID连接到主机上。- 在微软的一些文档中，会把数字化仪（屏）和笔传感器（笔）组合在一起叫做集成笔设备。在物理层上，和主机连接的是屏（标准笔设备，不包含笔和主机的蓝牙连接）

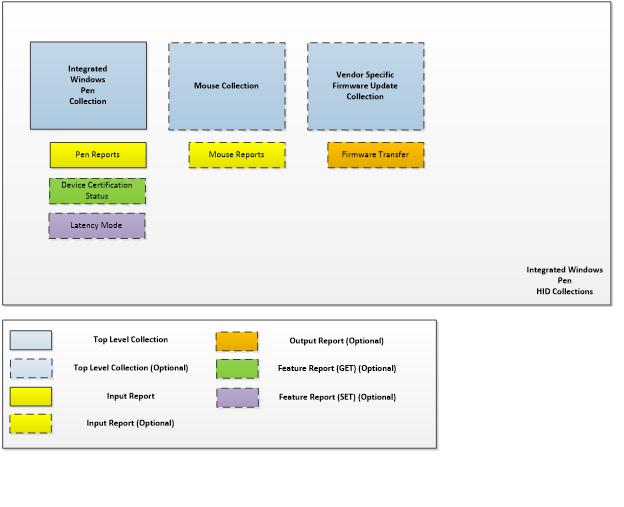

- Pen Reports用于实现书写和向主机传递笔的唯一标识符
- Mouse Reports用于在Win10以前的系统上显示鼠标光标
- Device Certification Status
- Latency Mode用于主机通知集成笔设备何时进入高延迟（低功耗）模式
笔与主机的连接
笔通过蓝牙使用HID连接到主机上，主要实现触觉反馈、提笔检测、快捷按键功能。
- Stylus Identifier用来传递笔的唯一标识符。触摸屏也会给主机传递笔的唯一标识符，因此主机系统可以将笔与触摸屏的输入报告关联起来
- Haptic Parameters/Waveform/Configuration用于实现触觉反馈（即某些操作会使笔身振动）
- Keyboard Reports用于实现提笔检测和快捷按钮
- 放入/取出笔槽时报告WIN+CTRL+F19/WIN+CTRL+F20的键盘组合按键
- 单击/双击/长按快捷按钮时报告WIN+F20/WIN+F19/WIN+F18的键盘组合按键
笔与主机的蓝牙无缝配对
Surface pro8和pro11的笔看标签应该是同一个型号的，两支笔在两个平板上都能自动连接（放入充电槽或者靠近屏都可以），已经有笔连接的情况下，另一支笔也可以自动连接。
hp的笔也是mpp协议的，在surface上可以书写，但不能自动连接。
把surface的笔放在旁边，然后用hp的笔在surface上书写，不能自动连接上surface的笔，这说明笔需要发送某些信息才能够触发自动连接。（笔靠近屏时可以通过mpp协议发送信息给屏，通过屏传递给系统，放入充电槽时怎么发送给系统？通过NFC传递给充电槽，由充电槽传递给系统？）
实现笔与系统的蓝牙无缝配对需要相关的设备实现Microsoft Bluetooth Out-of-Band集合（这是Vendor-defined类型的集合，usage_page为0xFFF4，usage_id为0x01）。该集合应由屏或充电槽实现。
Device Capability Report用于主机向设备报告自己是否支持无缝配对，并获取设备是否支持无缝配对
Device Bluetooth Report用于向主机报告笔的蓝牙参数
Host Bluetooth Report用于主机向设备提供自己的蓝牙参数
Pairing Key Report用于主机向指定的笔发送蓝牙配对密钥

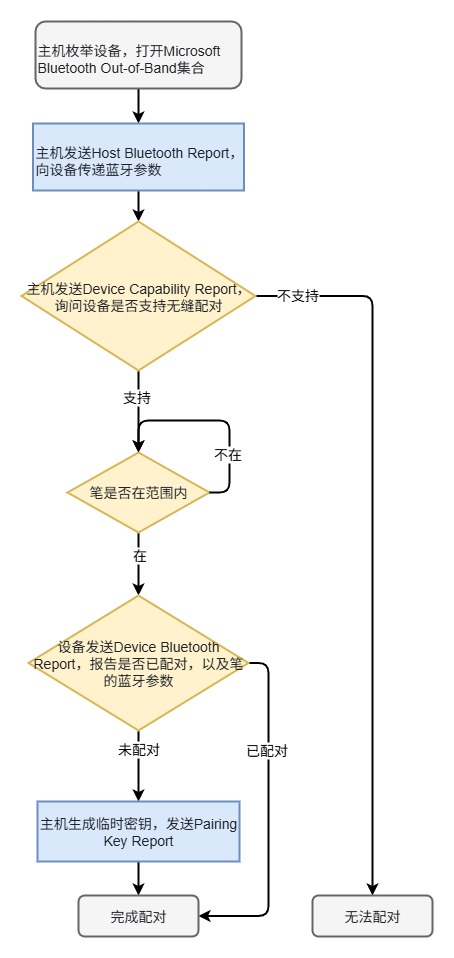

无缝配对的一般流程：
笔与屏的连接

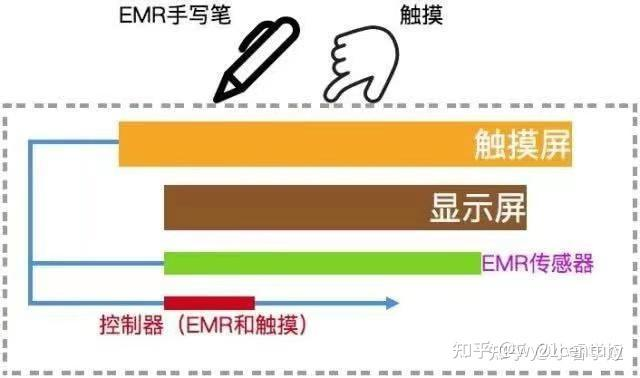

笔与屏之间没有一一对应的连接关系，只要符合约定的电气传输的协议就能够进行通信。笔输出的是经过编码的高压打码信号，触摸屏按照约定的协议对主动笔的信号进行采样和解码，得到笔尖位置、压力等信息。用于约定笔和触摸屏之间电气信号的交互流程、时序、频点等信息的就是主动笔协议（也就是说，协议没有定义触摸屏/主动笔如何跟系统交互），目前使用比较广泛的是微软主导的MPP协议和谷歌主导的USI协议。- 笔到触摸屏的通信使用笔尖的编码脉冲，触摸屏到笔的通信使用整屏的编码脉冲

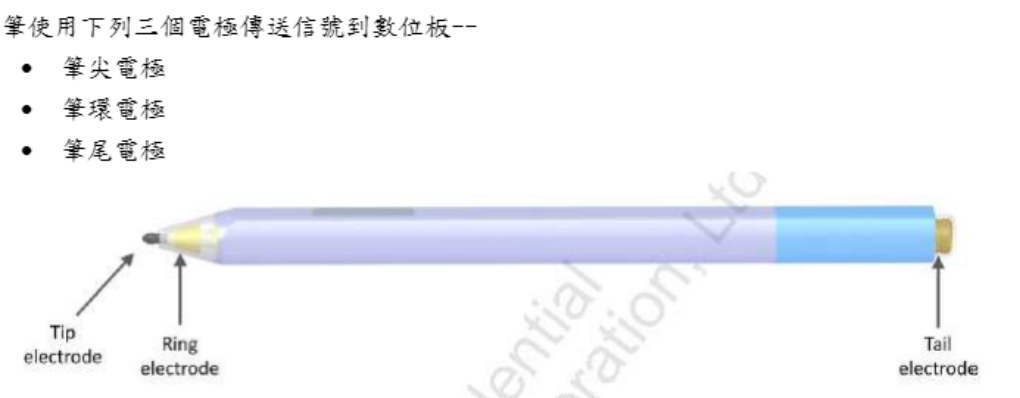

MPP历史版本
- mpp1.51：支持单个传输电极并提供 1024 级压力灵敏度
- mpp2.0：支持两个传输电极以实现倾斜功能，并将压力灵敏度提高到 2048 级
- mpp2.5：支持触摸和显示驱动程序集成（TDDI）
- mpp2.6：添加了蓝牙和触觉反馈功能（通过带上行的笔协议实现触觉反馈跟mpp有关，通过蓝牙实现触觉反馈跟mpp无关）
参考链接
MPP_2.0_TC.pdf
应用于电容笔的双协议切换方法_参考网
Windows 笔无缝配对实施指南_ Microsoft Learn
触觉笔实施指南_Microsoft Learn
集成笔设备所需的 HID 顶级集合_Microsoft Learn
