音视频编解码——视频数据格式

YUV采样

code:https://blog.csdn.net/byhook/article/details/84037338
YUV模型是根据一个亮度(Y分量)和两个色度(UV分量)来定义颜色空间
YUV 4:4:4采样，每一个Y对应一组UV分量,一个YUV占8+8+8 = 24bits 3个字节。
YUV 4:2:2采样，每两个Y共用一组UV分量,一个YUV占8+4+4 = 16bits 2个字节。
YUV 4:2:0采样，每四个Y共用一组UV分量,一个YUV占8+2+2 = 12bits 1.5个字节。
常见的YUV420P和YUV420SP都是基于4:2:0采样的，所以如果图片的宽为width，高为heigth，在内存中占的空间为width * height * 3 / 2，其中前width * height的空间存放Y分量，接着width * height / 4存放U分量，最后width * height / 4存放V分量。
RGB与YUV转换：

1. Y      =  (0.257 * R) + (0.504 * G) + (0.098 * B) + 16
2. Cr = V =  (0.439 * R) - (0.368 * G) - (0.071 * B) + 128
3. Cb = U = -(0.148 * R) - (0.291 * G) + (0.439 * B) + 128
5. R = 1.164(Y - 16) + 1.596(V - 128)
6. G = 1.164(Y - 16) - 0.813(V - 128) - 0.391(U - 128)
7. B = 1.164(Y - 16) + 2.018(U - 128)

复制代码

1. YUV420

1.1 YUV420P

YUV420P又叫plane平面模式，Y , U , V分别在不同平面，也就是有三个平面，它是YUV标准格式4：2：0，主要分为：YU12和YV12

1.1.1 YU12（I420)

在android平台下也叫作I420格式，首先是所有Y值，然后是所有U值，最后是所有V值。
YU12：亮度(行×列) + U(行×列/4) + V(行×列/4)
1.1.2 YV12

YV12格式与YU12基本相同，首先是所有Y值，然后是所有V值，最后是所有U值。只要注意从适当的位置提取U和V值，YU12和YV12都可以使用相同的算法进行处理。
YV12：亮度Y(行×列) + V(行×列/4) + U(行×列/4)
1.2 YUV420SP

YUV420SP格式的图像阵列，首先是所有Y值，然后是UV或者VU交替存储
所以如果图片的宽为width，高为heigth，在内存中占的空间为width * height * 3 / 2，其中前width * height的空间存放Y分量，接着width * height / 4存放U分量，最后width * height / 4存放V分量。
NV12和NV21属于YUV420SP格式，是一种two-plane模式，即Y和UV分为两个plane，但是UV(CbCr)为交错存储，而不是分为三个平面。

1.2.1 NV12

android手机从摄像头采集的预览数据一般都是NV21，存储顺序是先存Y，再VU交替存储，NV21存储顺序是先存Y值，再VU交替存储：YYYYVUVUVU
1.2.2 NV21

NV12与NV21类似，也属于YUV420SP格式，NV12存储顺序是先存Y值，再UV交替存储：YYYYUVUVUV
2. YUV422

2.1 YUY2

YUV 4:2:2采样
在YUY2格式中，数据可以被视为一个无符号字符值的数组，其中第一个字节包含第一个Y样本，第二个字节包括第一个U（Cb）样本，第三个字节包含第二个Y样本和第四个字节包含首个V（Cr）样本

3. YUV444

3.1 YUV444（I444）

2*2像素

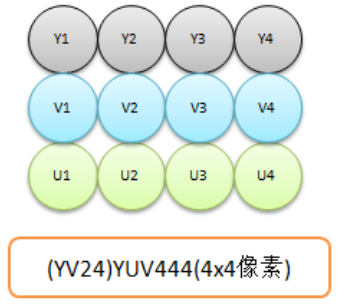

3.2 YUV444（YV24）

4*4像素
