Clion STM32CubeMX LED闪灯

软件安装

• Clion

• STM32CubeMX

• STM32CubeCLT

• STM32CubeProg


Clion配置

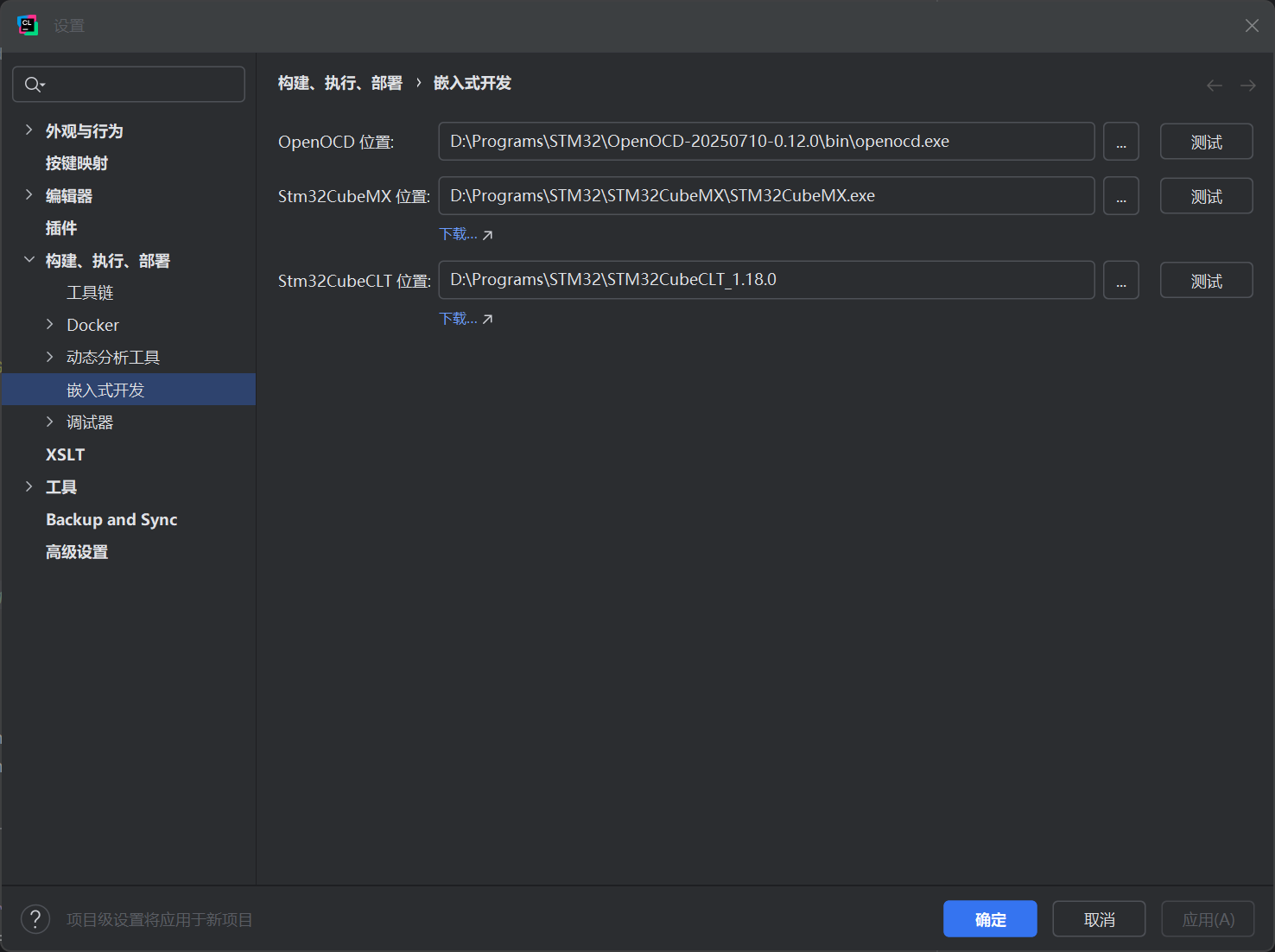

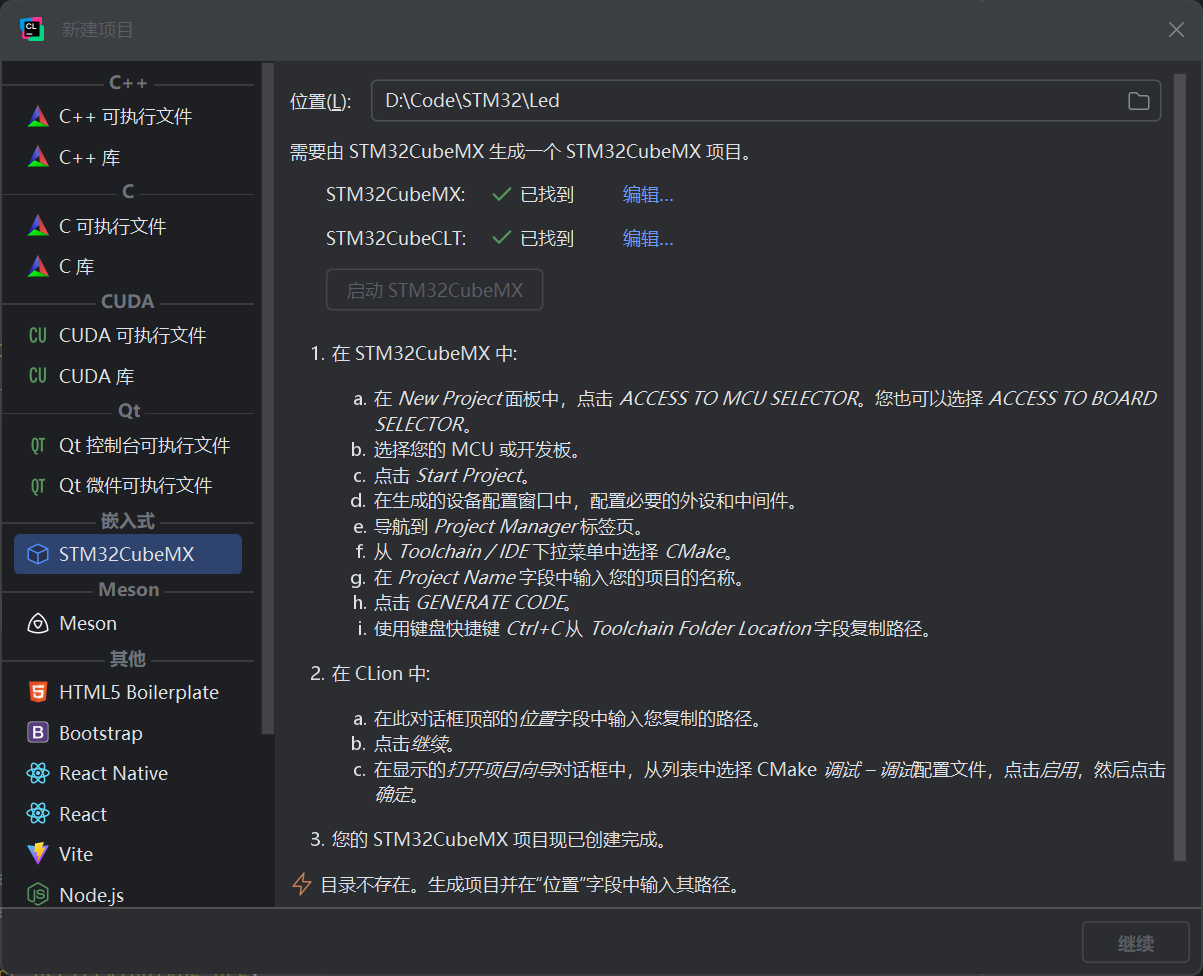

新建项目，选择STM32CubeMX，配置好STM32CubeMX和STM32CubeCLT目录点击启动STM32CubeMX。

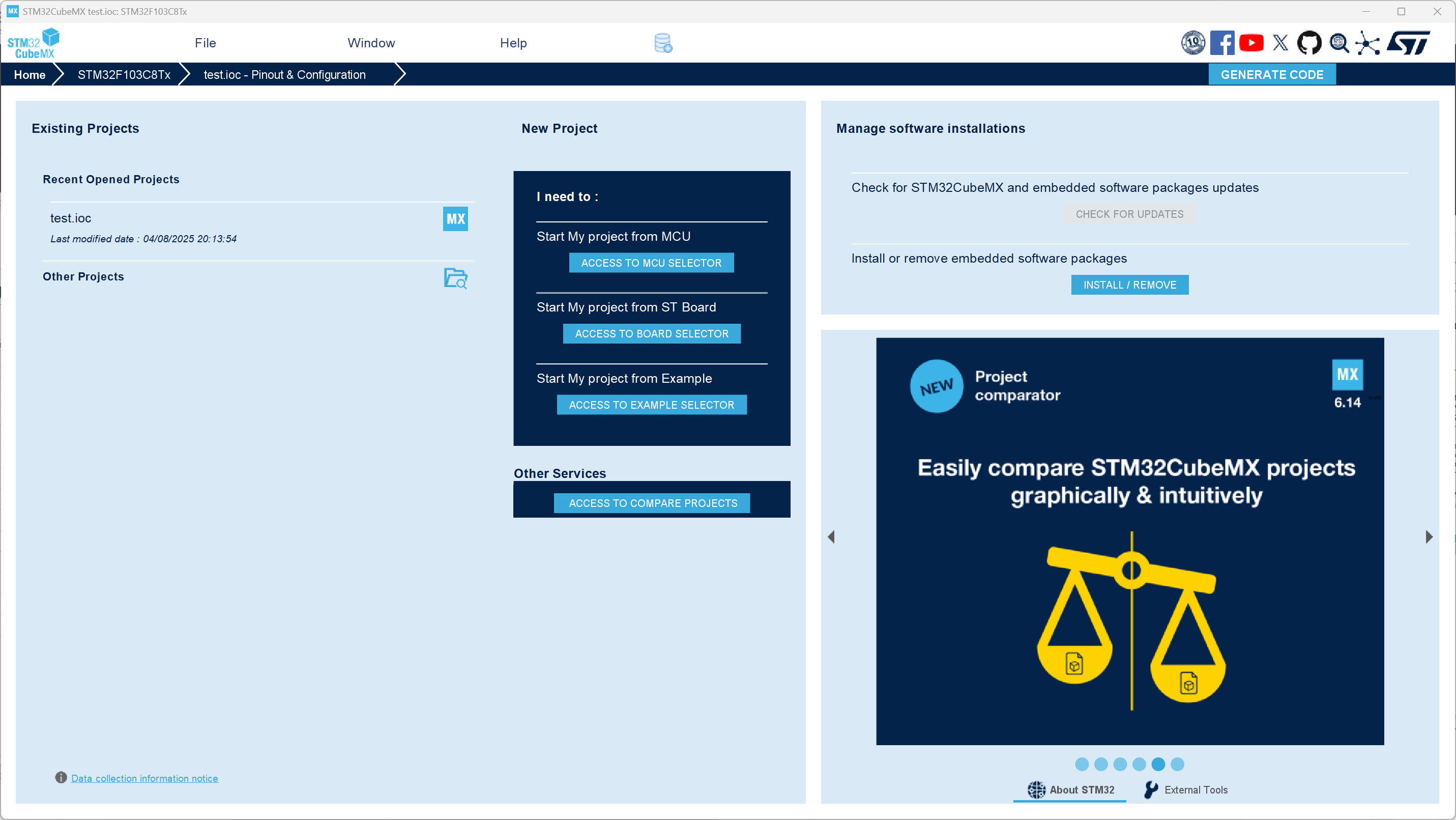

我们要用STM32CubeMX创建项目，选择ACCESS TO MCU SELECTOR。

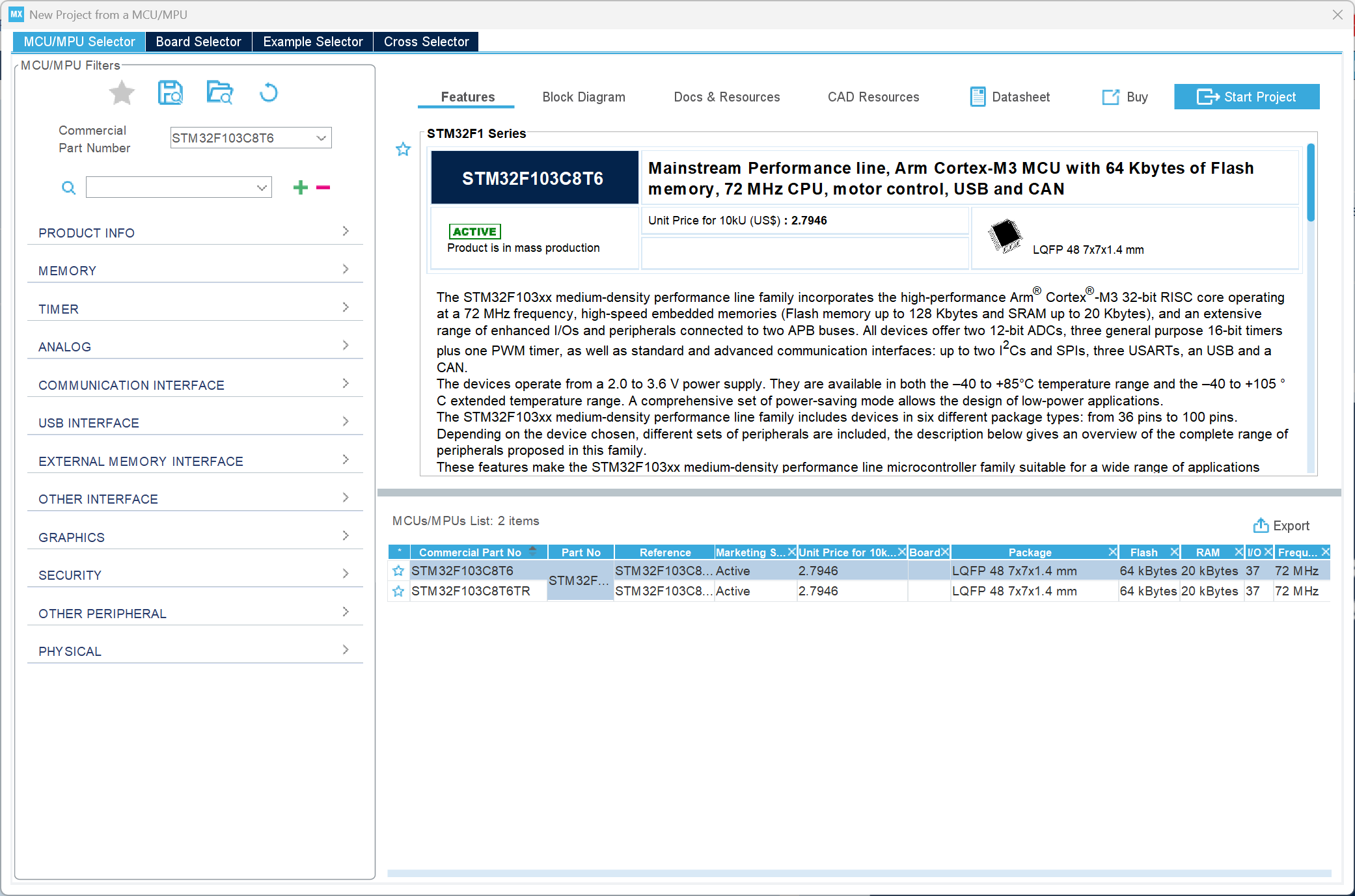

我使用的是STM32F103C8T6。

配置MCU为SWD串行下载

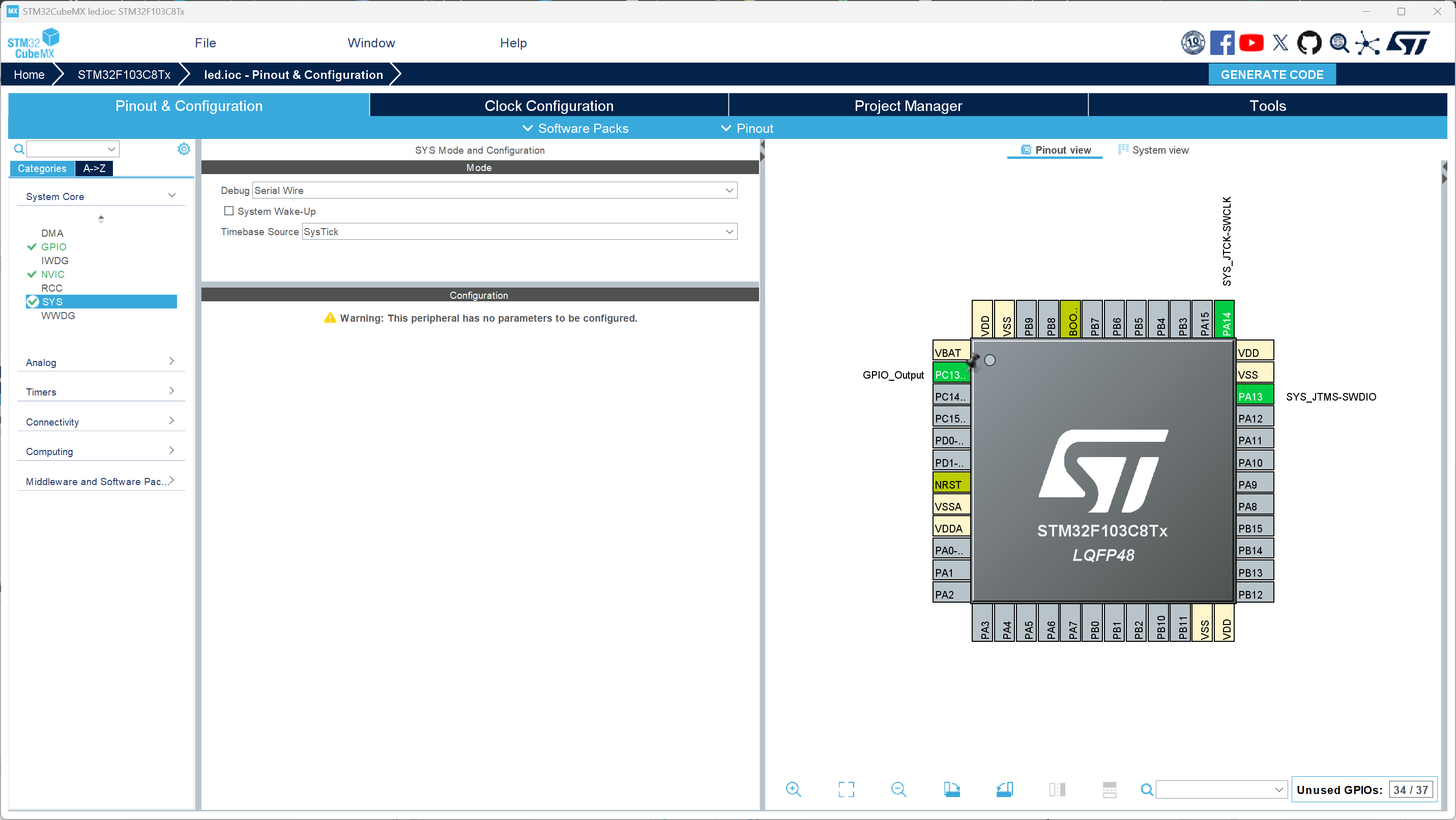

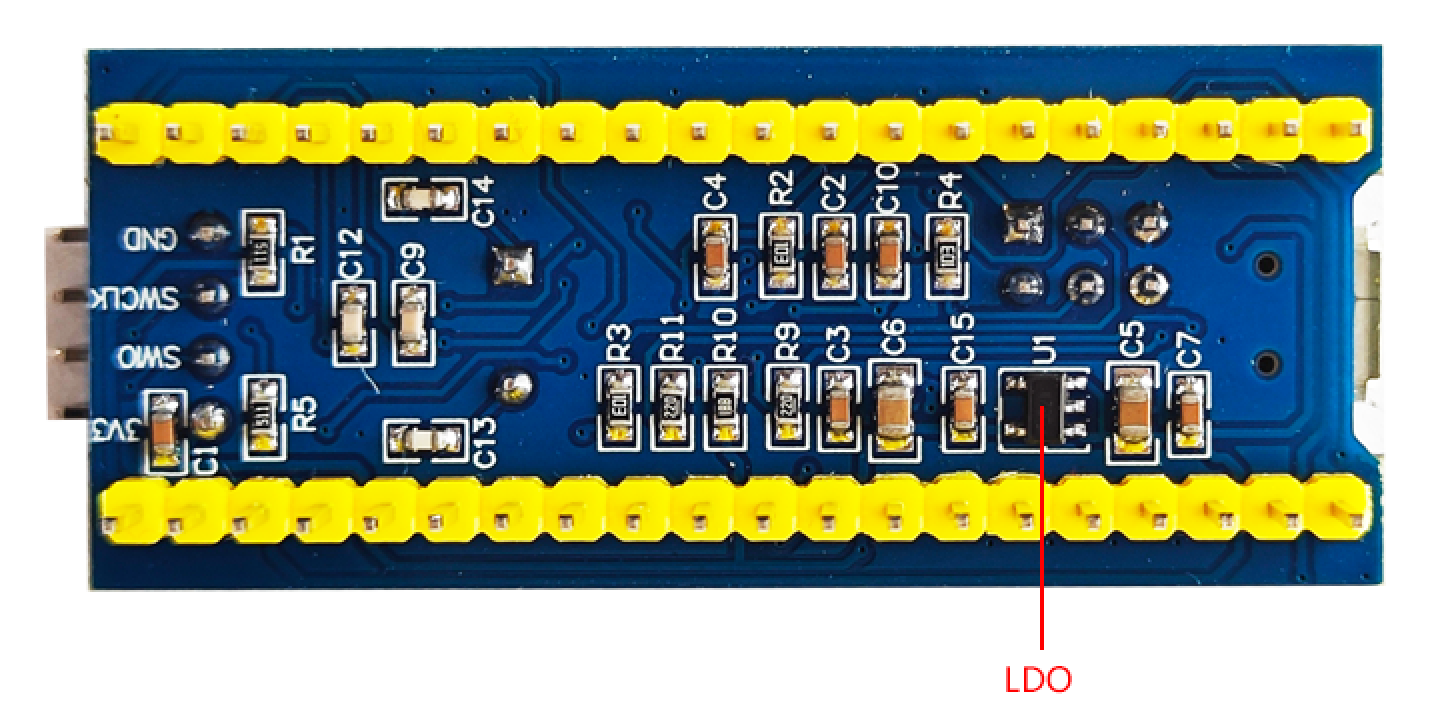

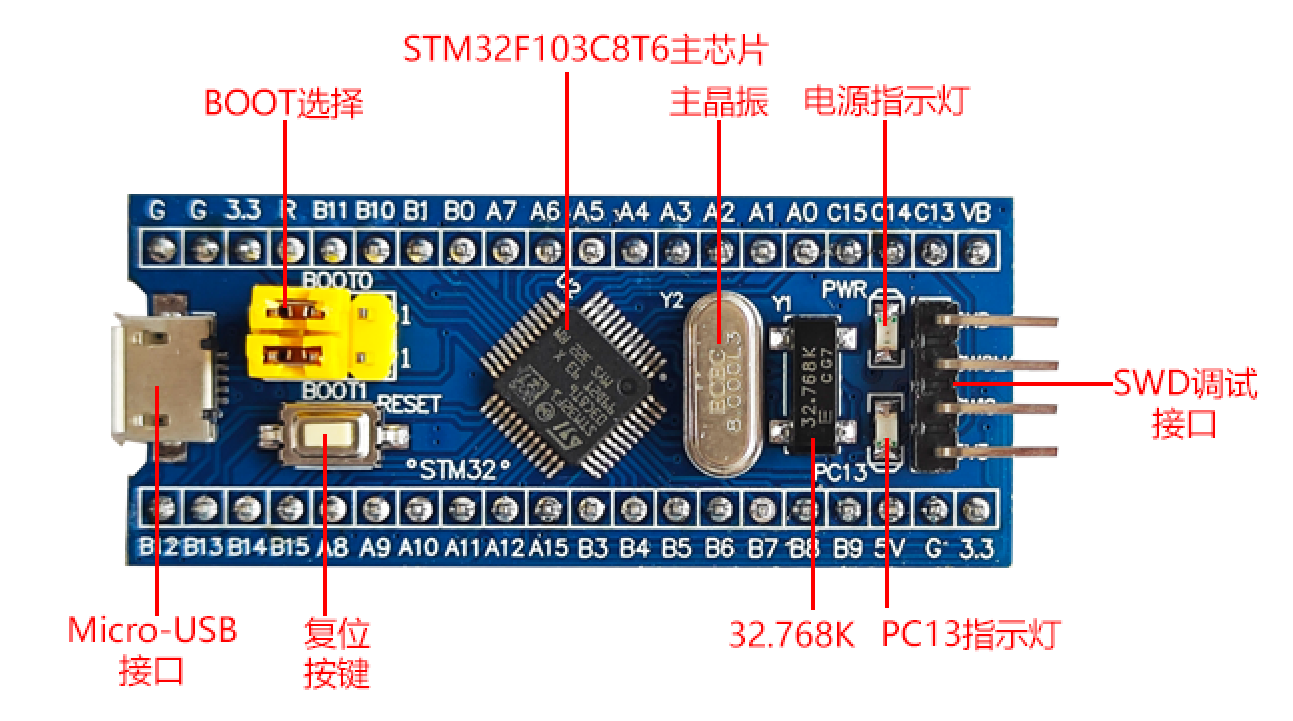

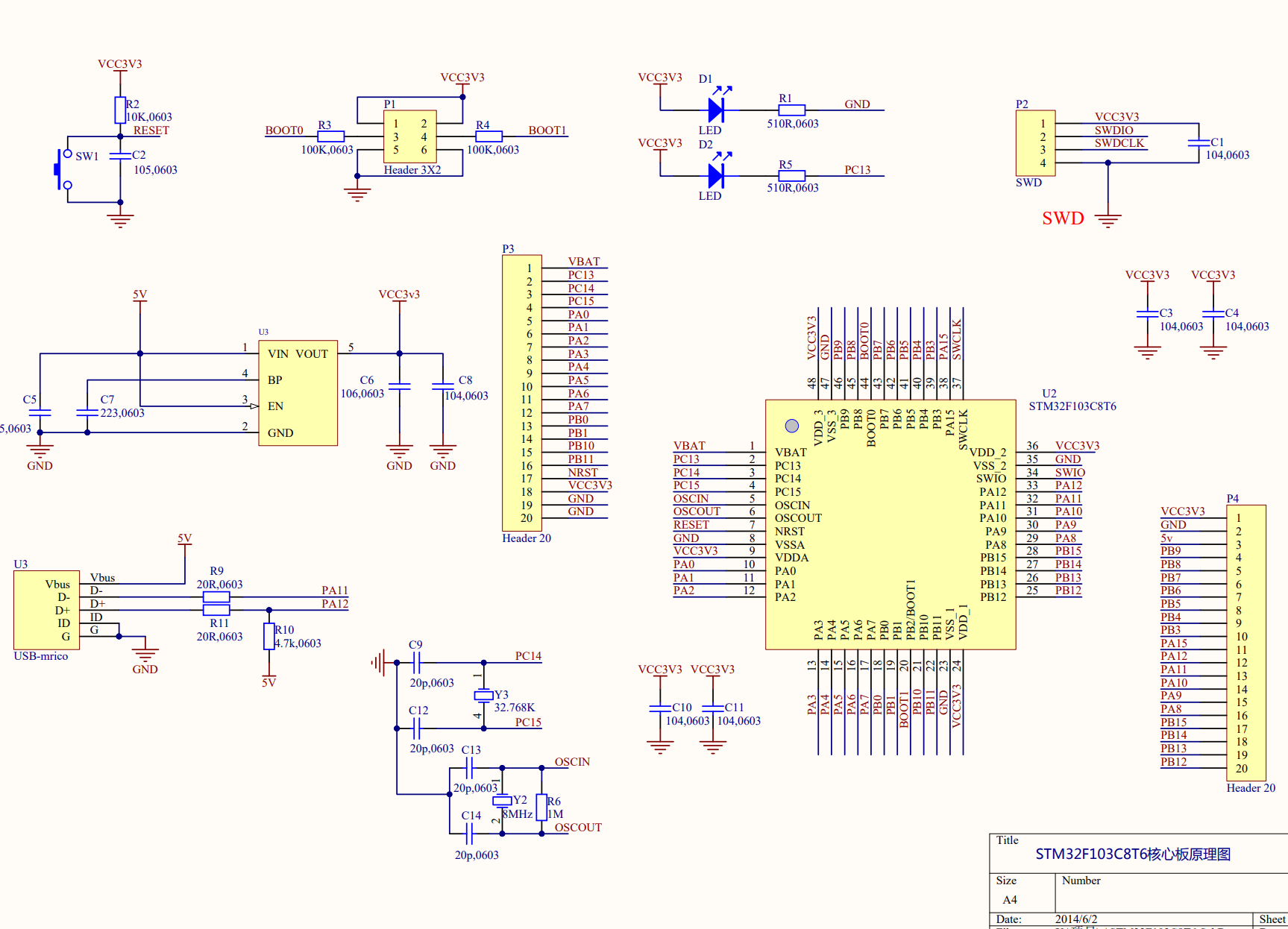

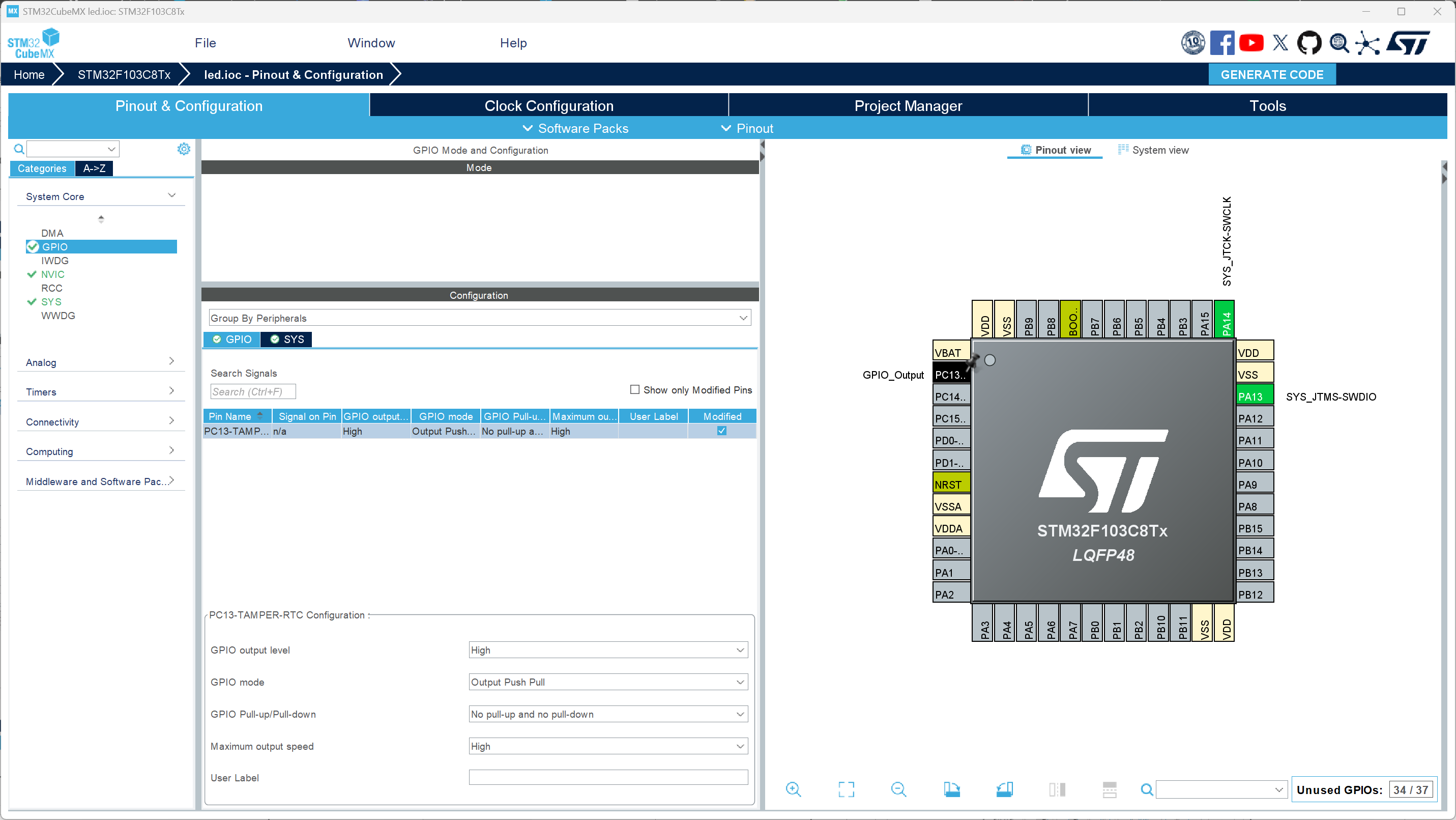

根据STM32F103C8T6核心板原理图可以看到，单片机上自带的用户指示灯接的PC13，左键点击PC13引脚并将PC13引脚设为GPIO_Output。

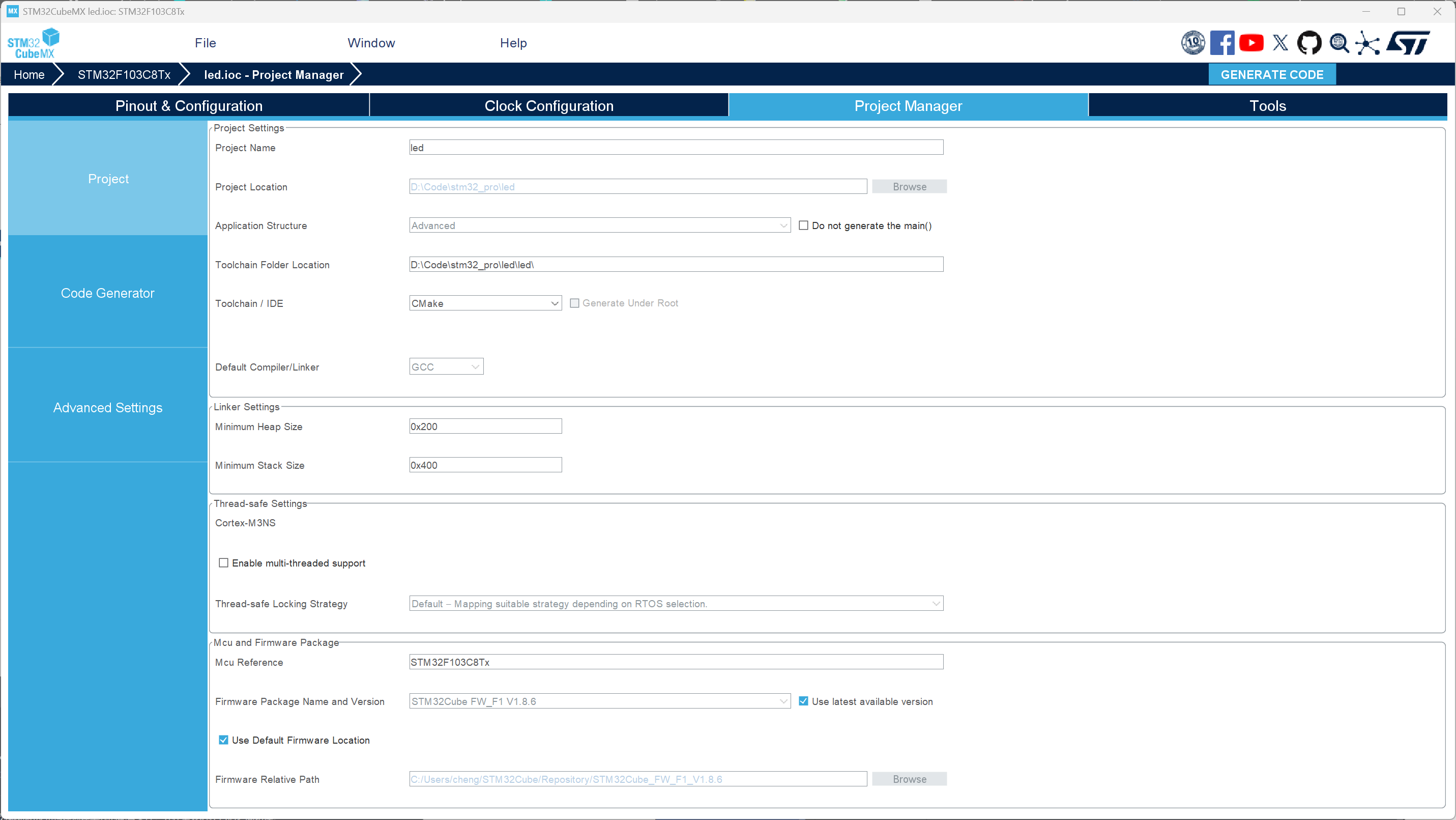

Project 配置，然后点击右上角GENERATE CODE。

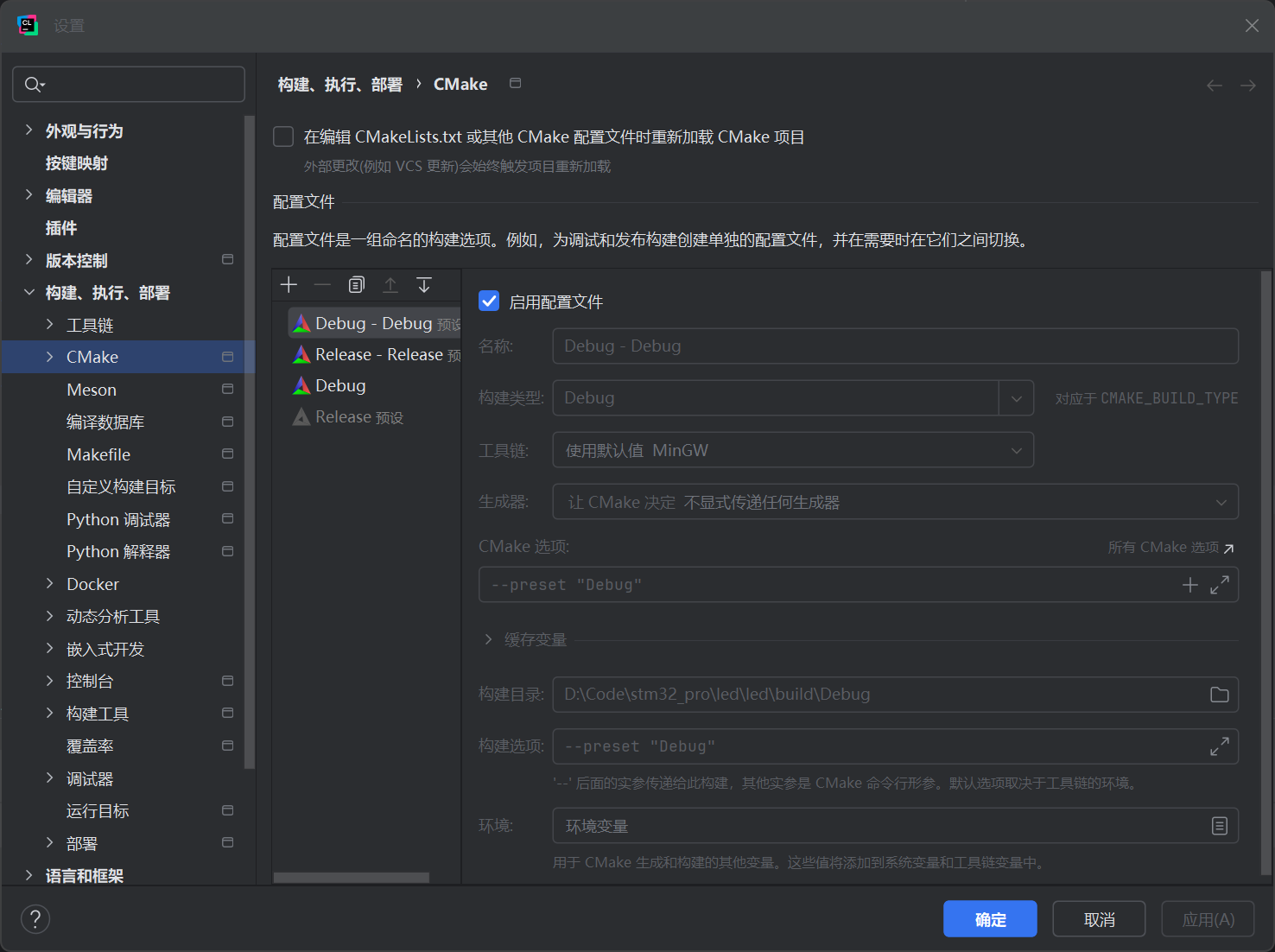

接下来我们回到Clion，CMake直接启用预设好的配置项。

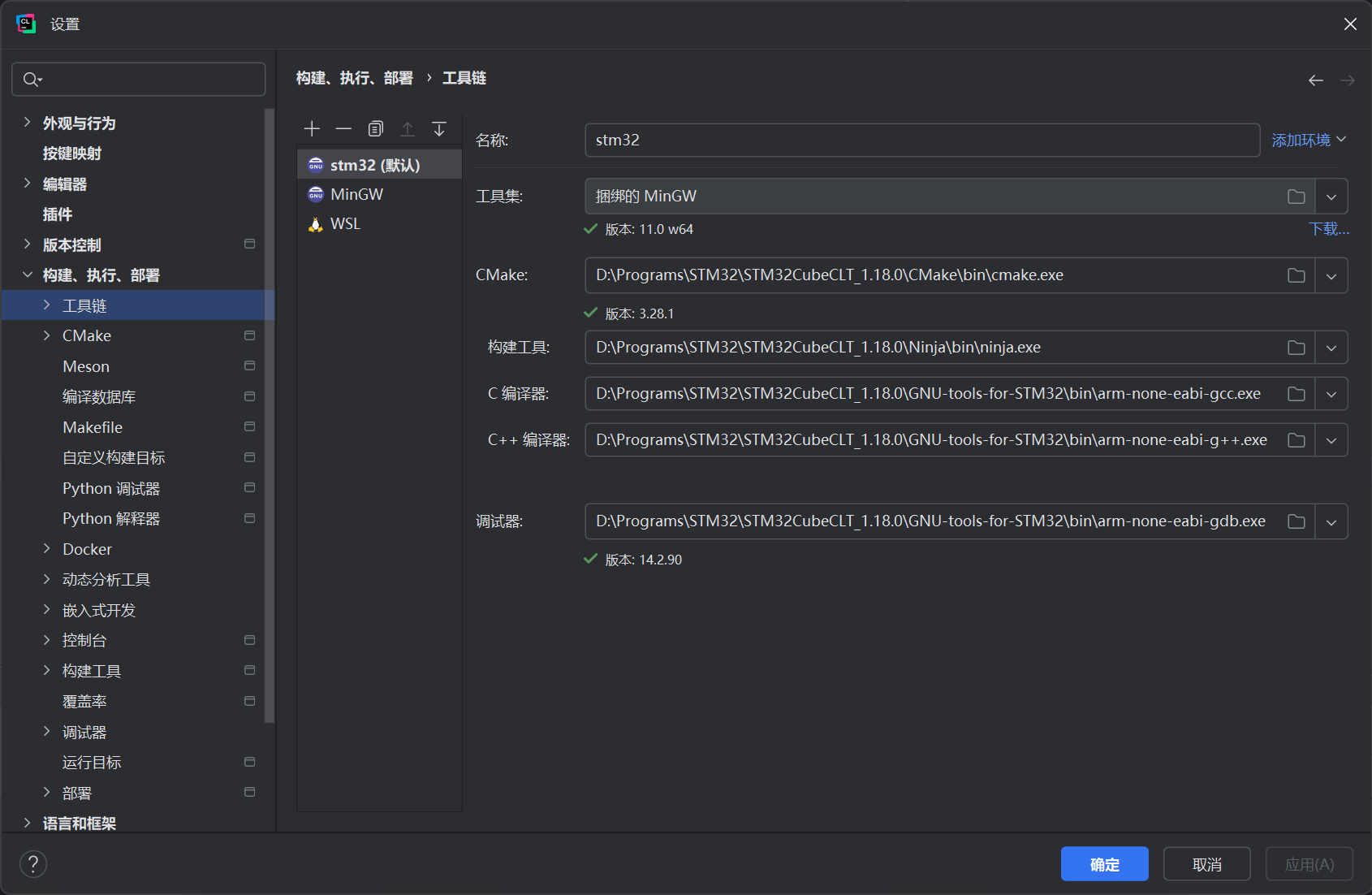

配置编译工具链

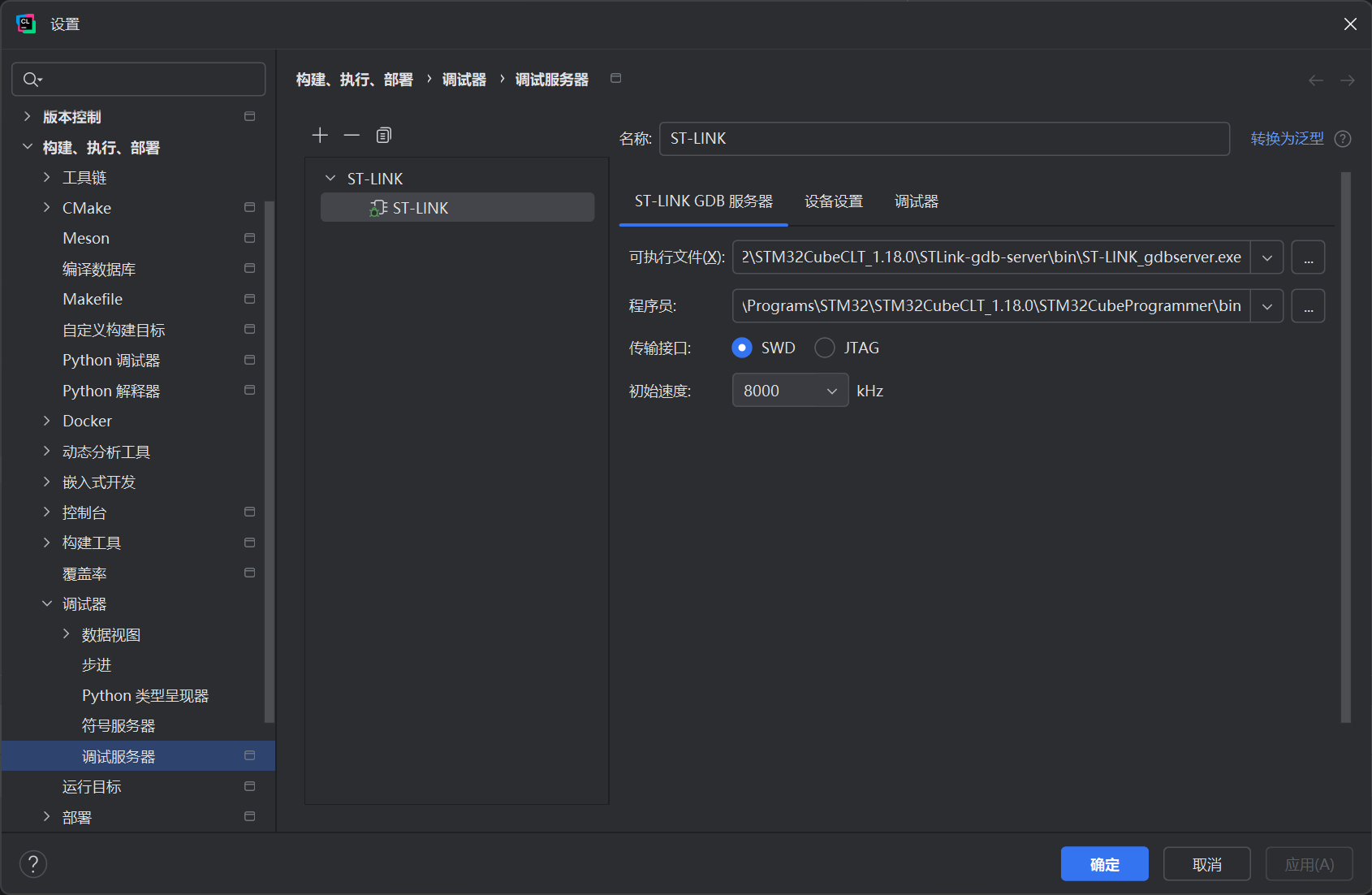

Clion已经原生支持ST-LINK，直接启用。

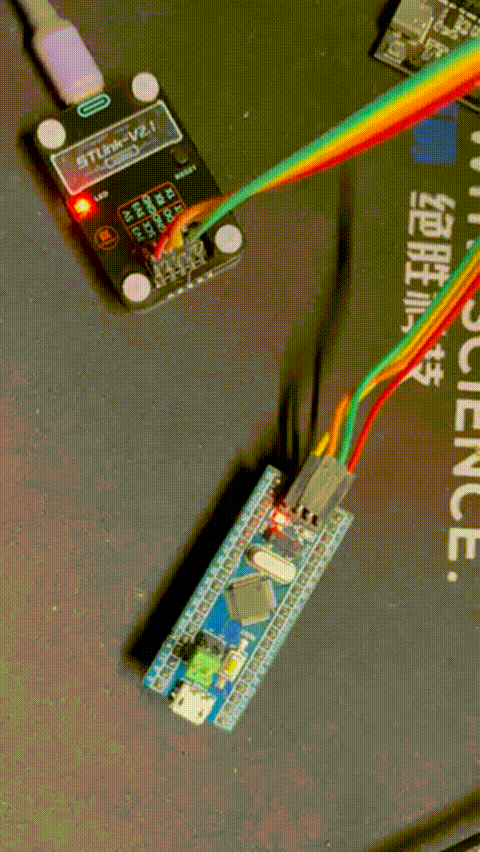

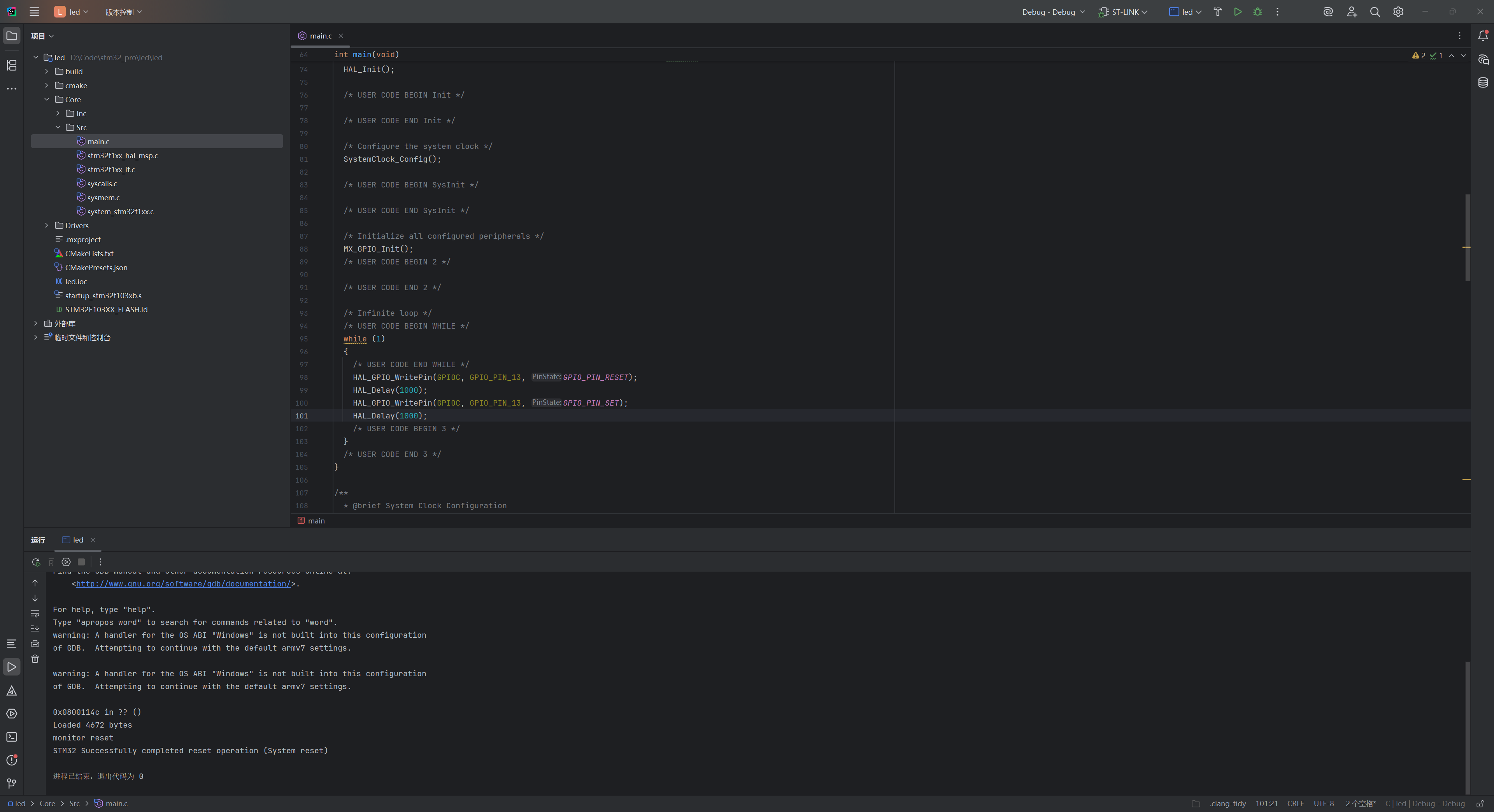

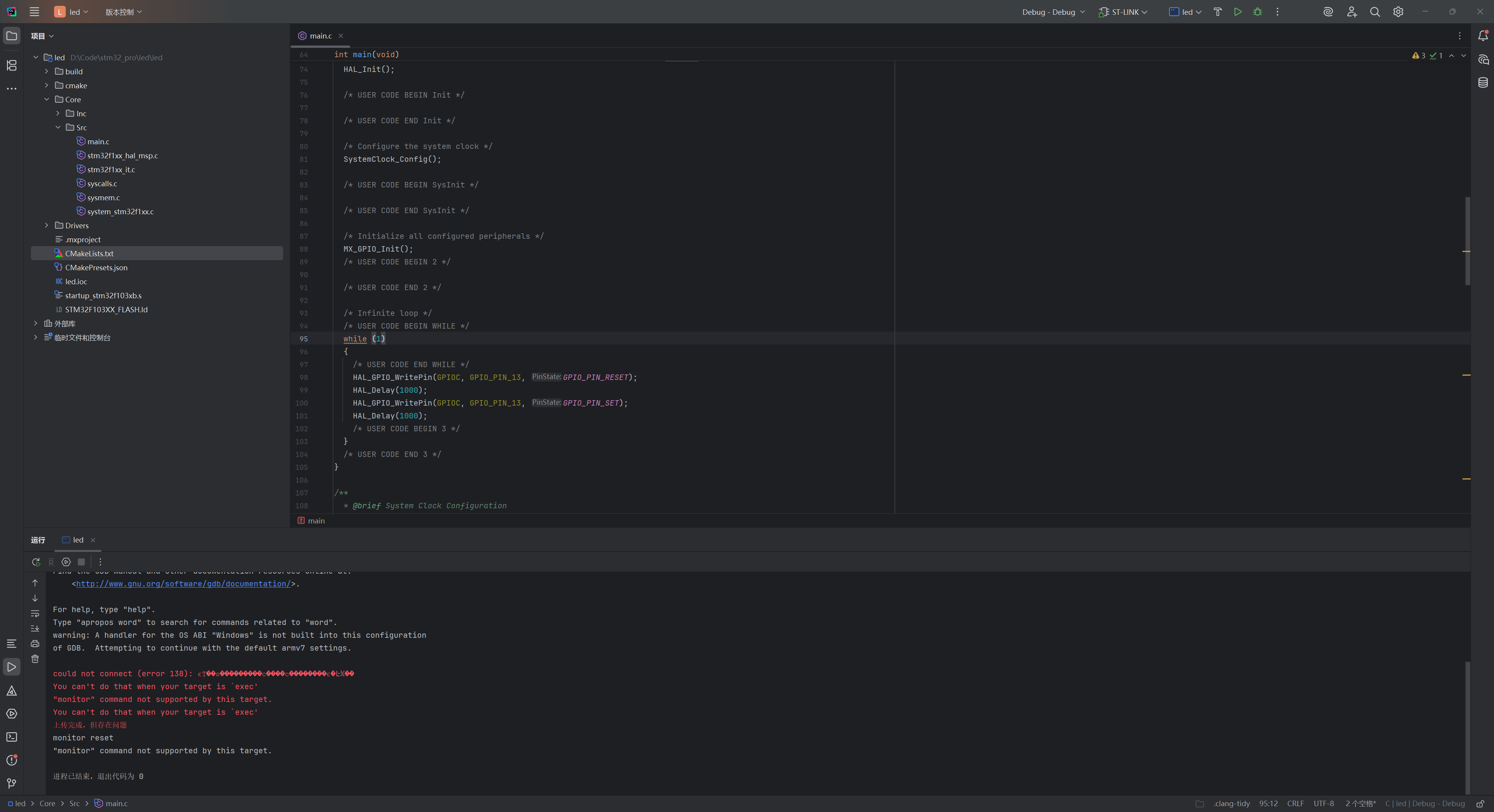

代码如图所示，我们直接编译下载，看打印是成功了。

优雅！
可能遇到的问题

原因可能如下：

• ST-LINK没连接好或连线错误。

• ST-LINK_gdbserver.exe没有正常启动。

• ST-LINK需要升级版本。

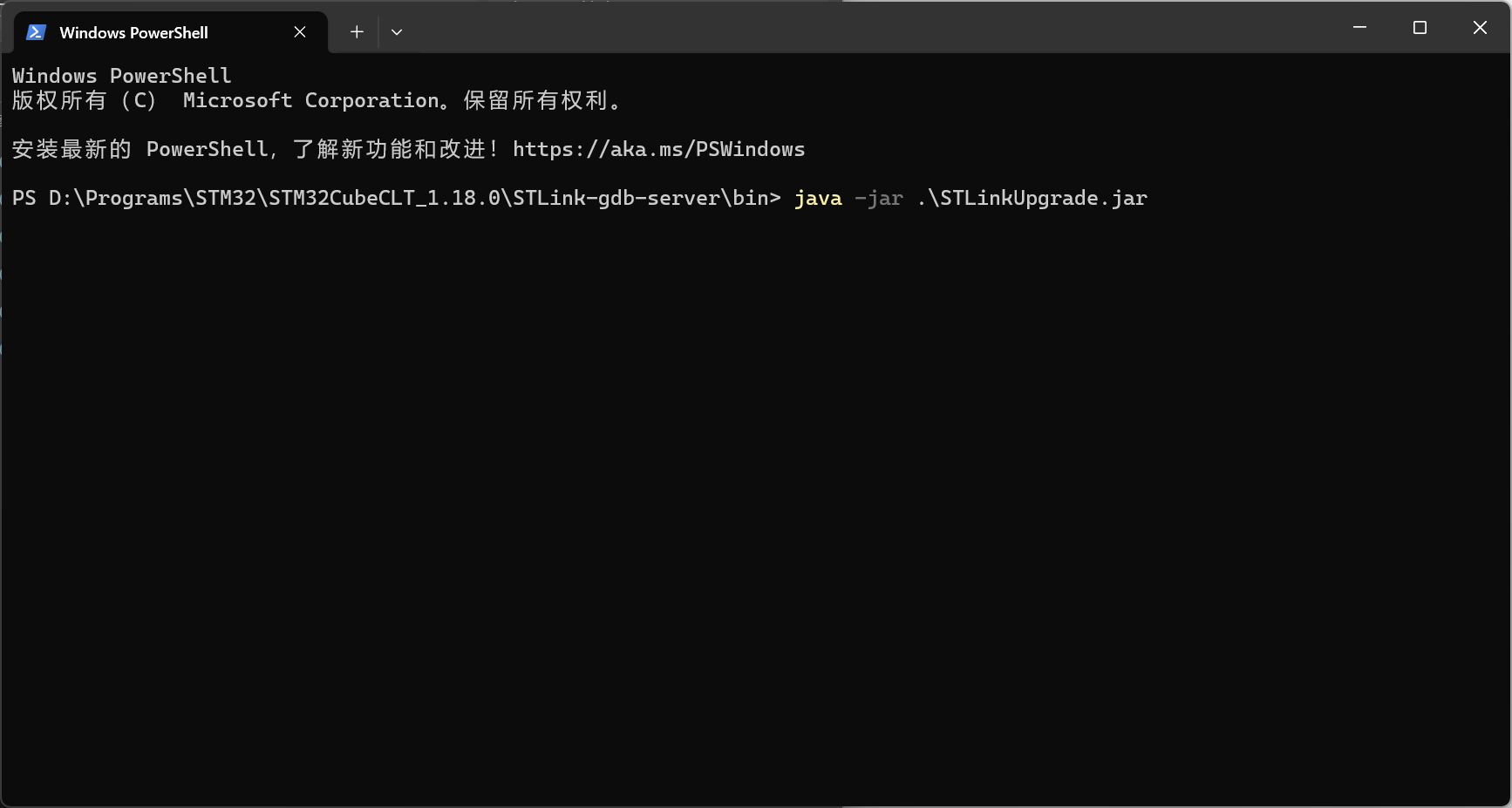

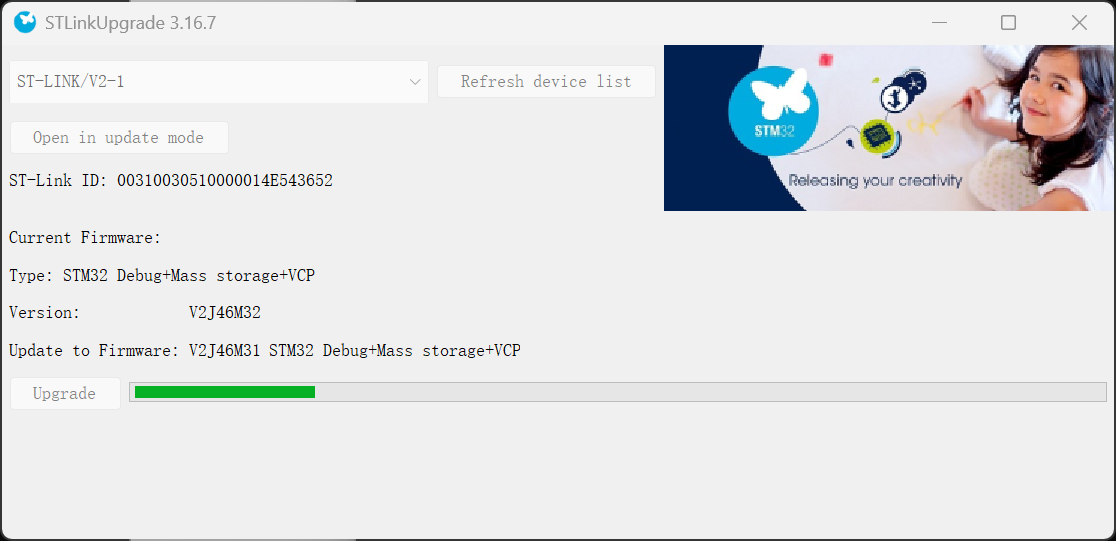

ST-LINK版本升级

拓展

如果要生成.hex文件，在CMakeLists.txt中添加如下。

1. add_custom_command(        TARGET ${CMAKE_PROJECT_NAME}        POST_BUILD        COMMAND ${CMAKE_OBJCOPY} ${CMAKE_PROJECT_NAME}.elf -Oihex ${CMAKE_PROJECT_NAME}.hex        COMMENT "Generating hex file for STM32")

复制代码
